1.2. ÉLGÉP-COLMAN szárító
ÉLGÉP COLMAN szárító
.jpg)
FONTOSABB RÉSZEK A GÉPKÖNYVBŐL
| s.sz. | Megnevezés | Ábra | Kép |

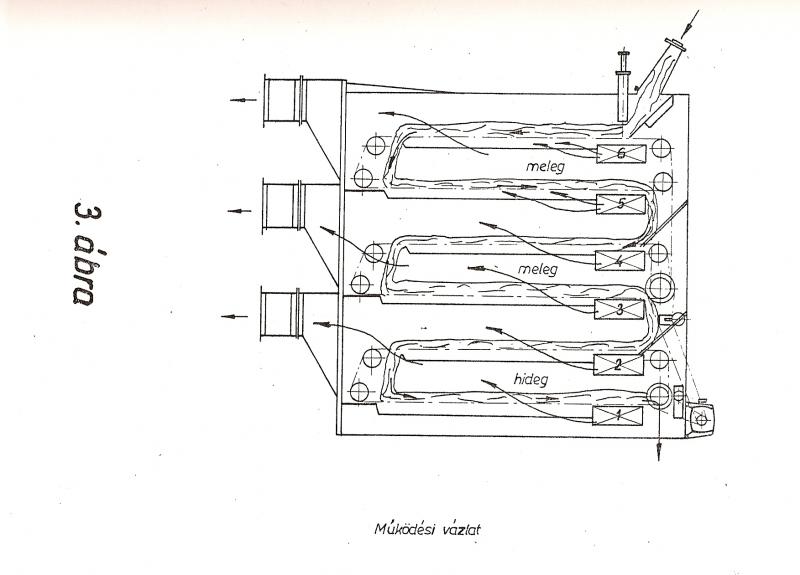

| 1 | Működési vázlat |  |
|

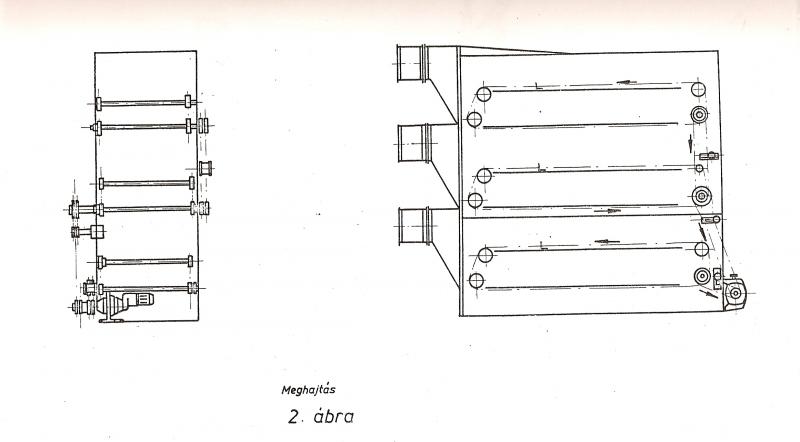

| 2 | Hajtás vázlat |  |
|

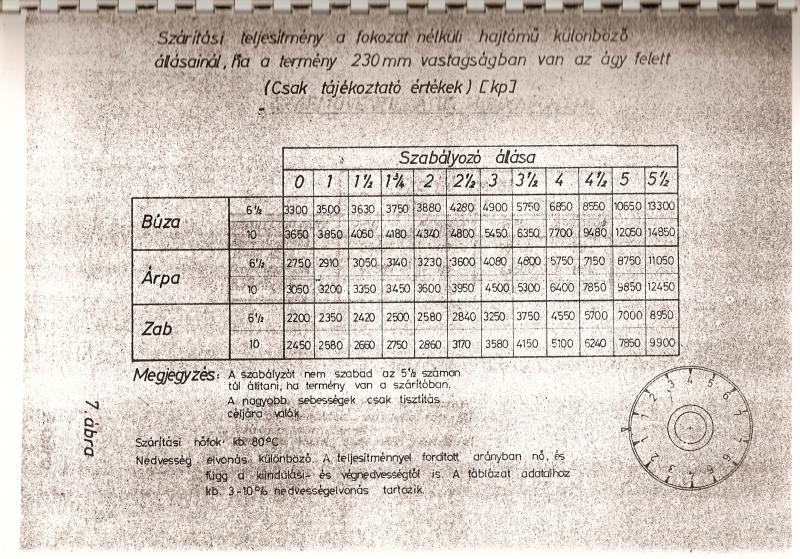

| 3 | Szárítási teljesítmény különböző lánc sebességeknél |  |
|

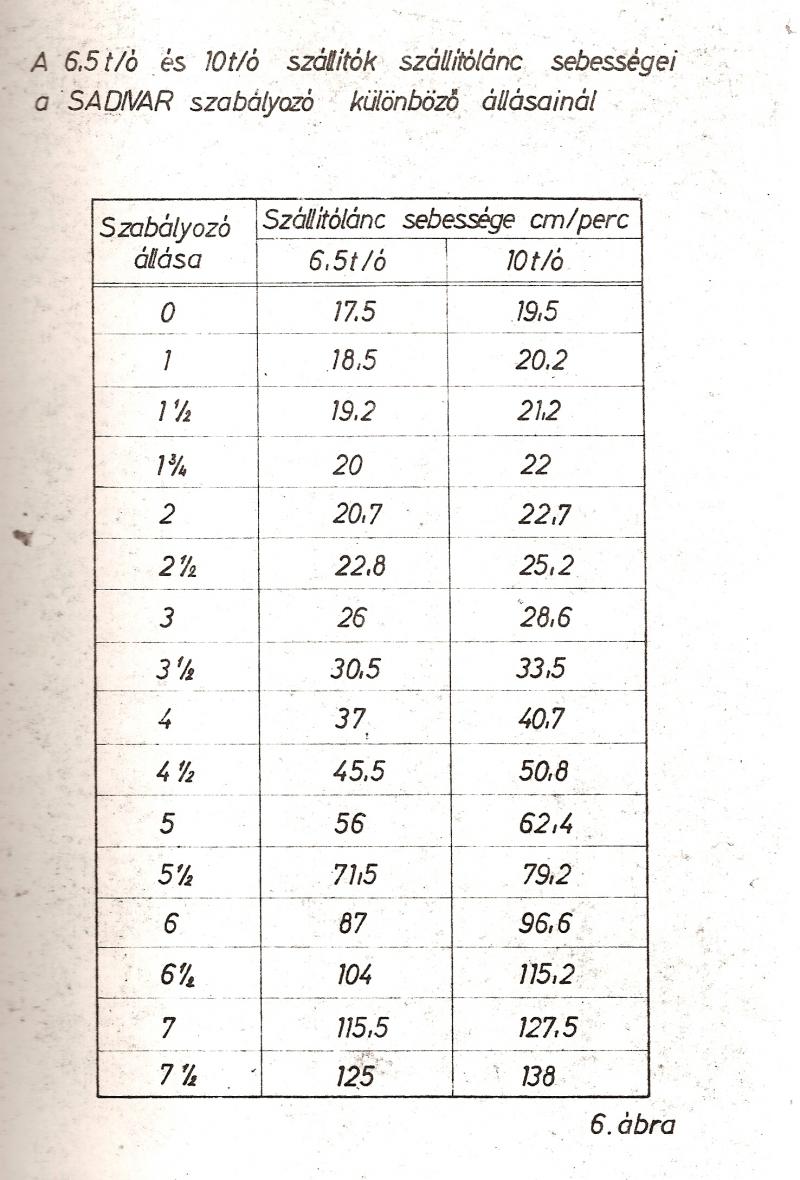

| 4 | A terménytovábbító lánc sebességei a SADI hajtómű különböző beállításainál |  |
|

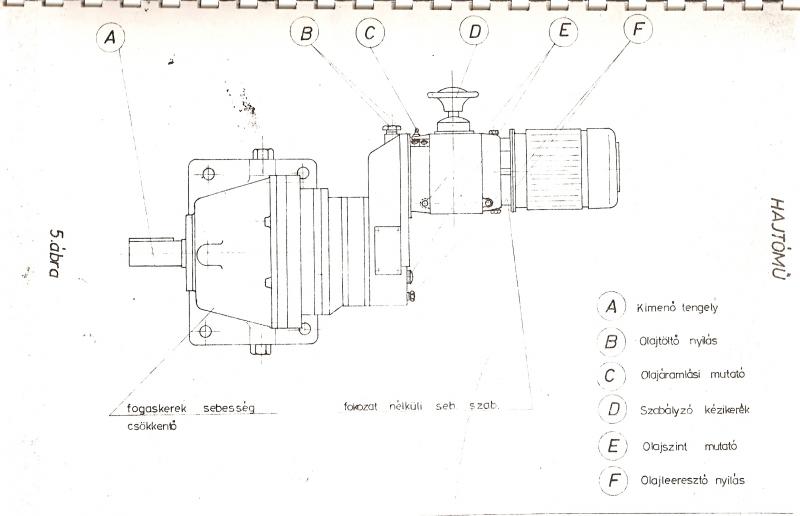

| 5 | A SADI hajtómű |  |
 |

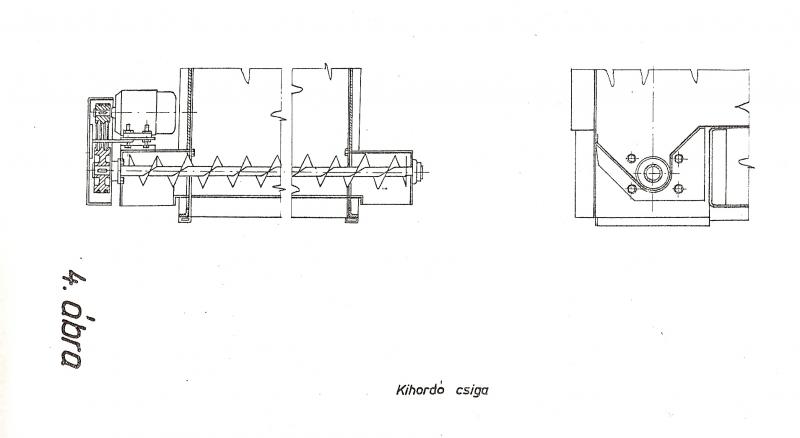

| 6 | A kihordócsiga |  |
|
A TELEPÍTÉSSEL KAPCSOLATOS RAJZOK |
|||
|
1 |

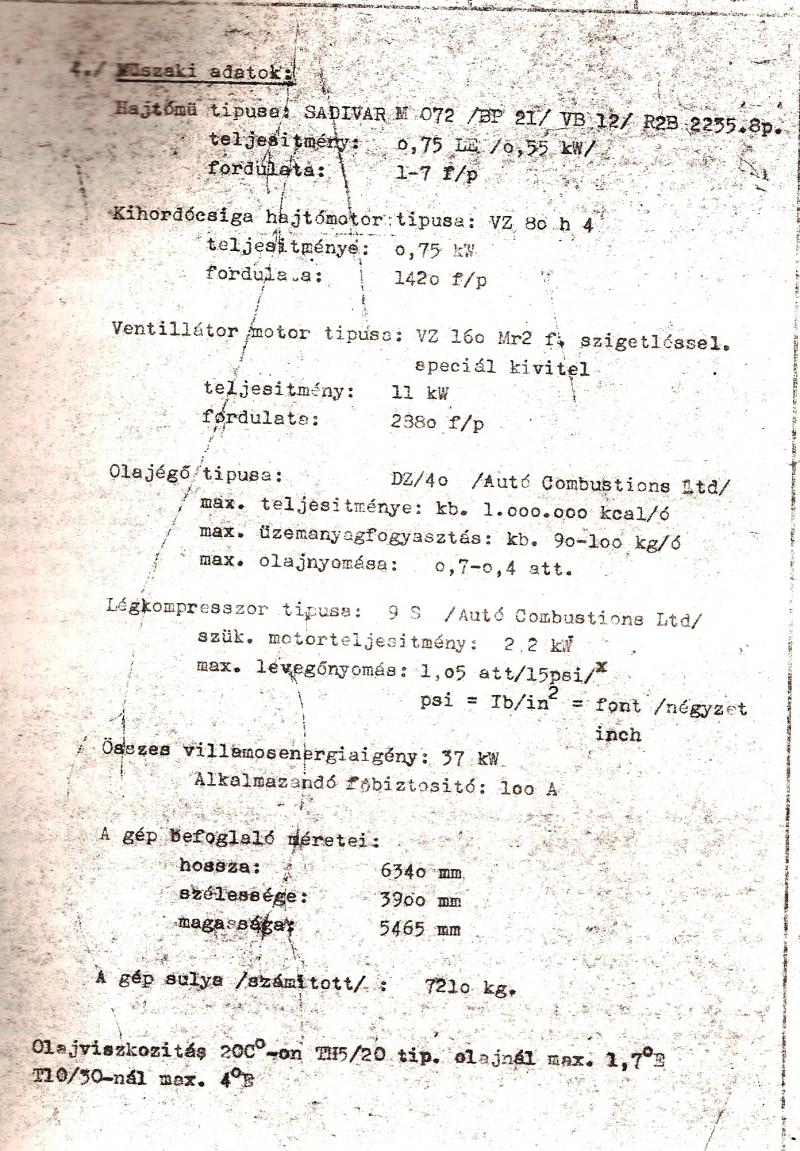

Műszaki adatok |  |
|
|
2 |

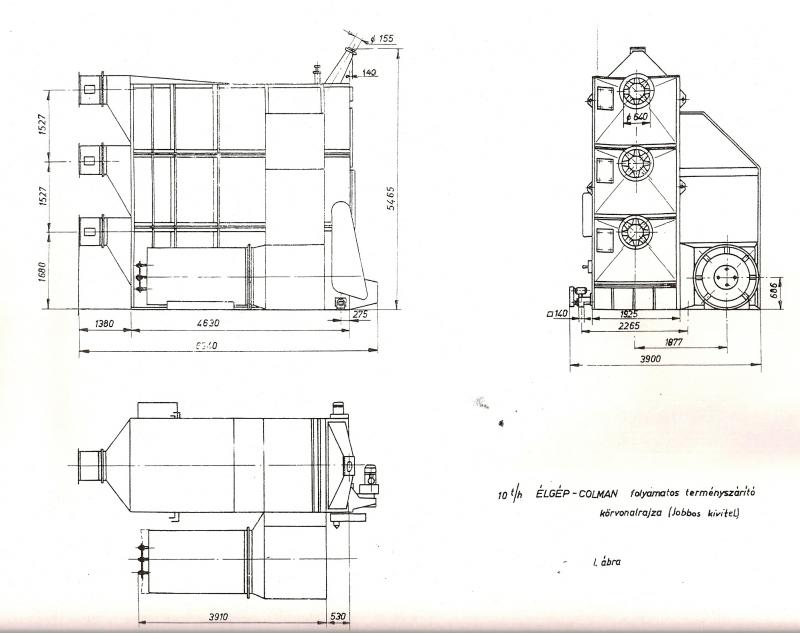

Körvonal méretek |  |
|
|
3 |

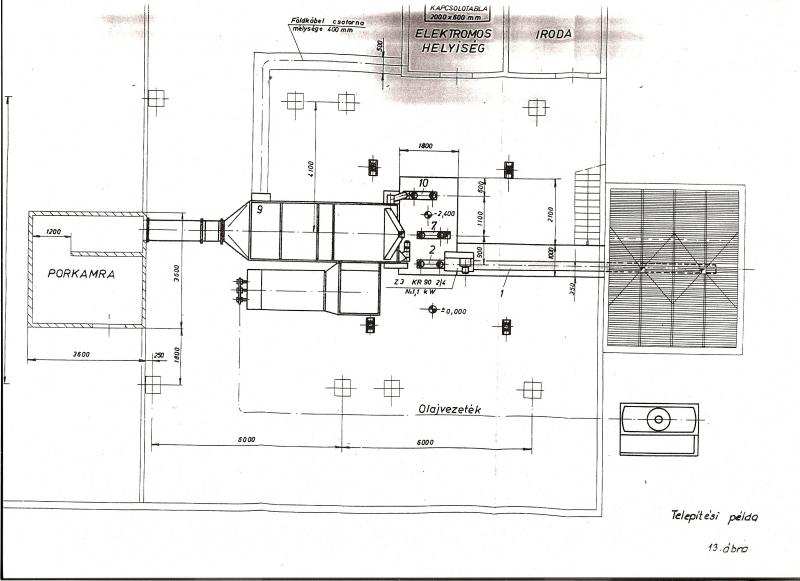

Telepítési példa |  |
|
A PORKAMRA KIALAKÍTÁSA |
|||
|
1 |

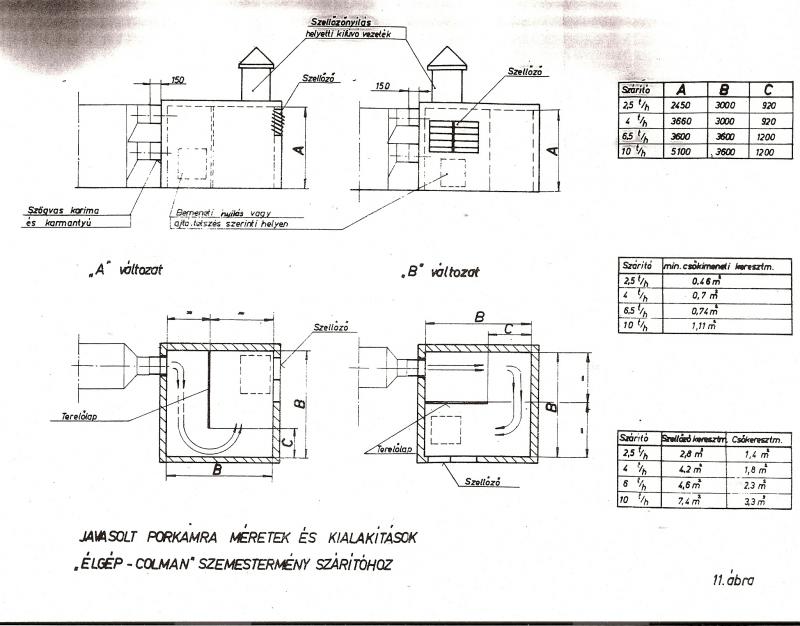

Porkamra méretek |  |
|
|
2 |

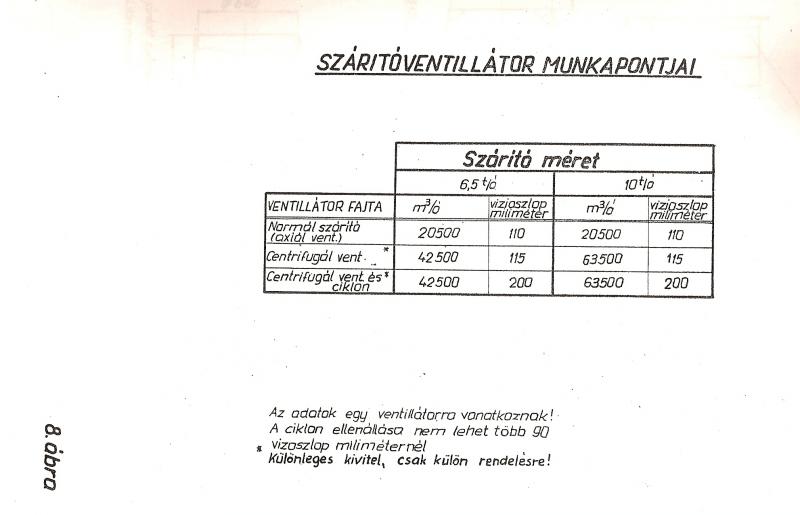

Szárító ventillátor munkapontjai |  |
|
|
3 |

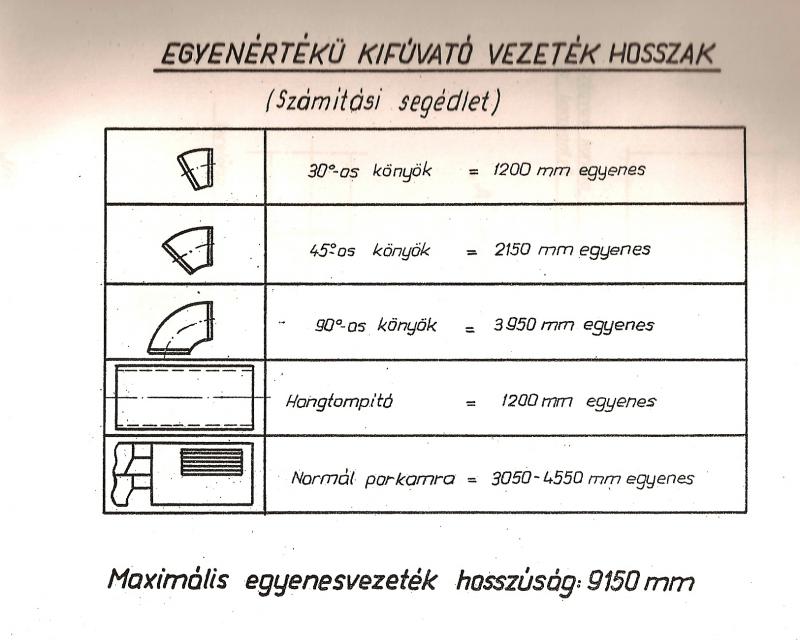

Egyenértékű vezetékhosszok |  |
| s.sz. | Cikkszám | Megnevezés | Ábra | Tétel | db/gép |
Egységár Ft/db |
Ábra | Kép |
| 01-03-00-01 | Terménytovábbító lánc kpl. | 3 | 360.000 | |||||
| 01-03-00-02 | Tisztító kefe (fém alapon műanyag sörtékkel Ft/db) | 52 | 7.400 | |||||
| 01-03-00-03 | Tisztító kefe (fa alapon fém sörtékkel( Ft/db) | 52 | 4.850 | |||||
| 01-03-00-04 | K21R 80 G4 0,75 kW/1400 | Csiga meghajtó motor | 1 | 53.000 | ||||
| 01-03-00-05 | K21R 160 M2 11kW/2880 | Ventillátor meghajtó motor | 3 | 195.000 | ||||
| 01-03-00-06 | SADI | Fokozat nélküli hajtómű ( használt) | 1 | egyedi | |
|||
| 01-03-00-07 |

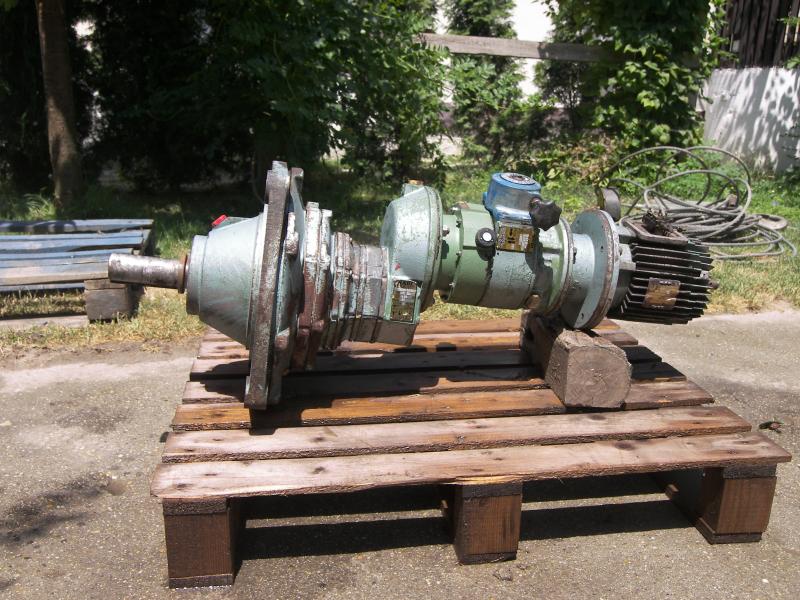

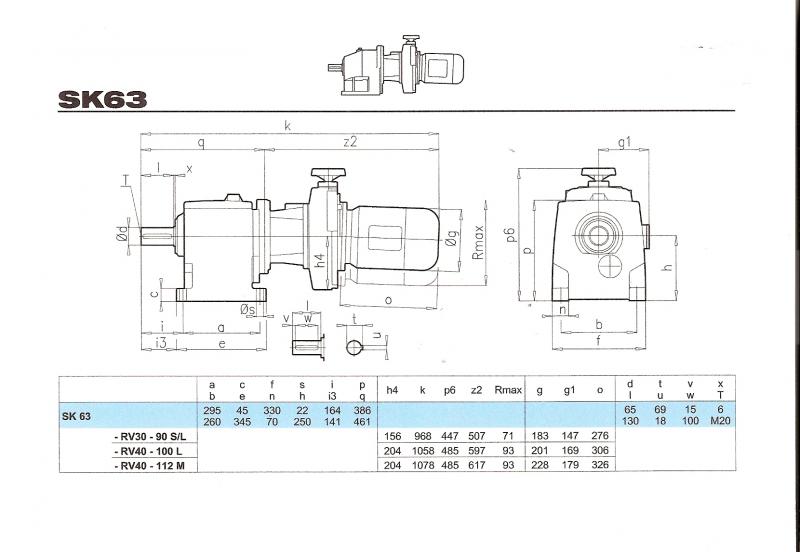

SK63-RV30-90L/4 Telj.: 1,5 kW Ford.: 1,4-9,7 i= 180,5 Súly: 171 kg. |
Homlokkerekes hajtóműves motor variátoregységgel. ( A jelenleg kapható kiviteli alak.) Szállítás: 4-6 hét. |
600.000,- Előleg: 10 % |
 |
||||
| 01-03-00-08 | Ventillátor járókerék (használt) | 3 | egyedi | |||||
| 01-03-00-09 | Járókerék kiegyensúlyozás | egyedi | ||||||
| 01-03-00-10 | Terelőkerék I. (átm. 100 mm ) | 8.900 | ||||||
| 01-03-00-11 | Terelőkerék II. (átm.110 mm) | 9.300 | ||||||
| 01-03-00-12 | SZ-11A-70001 | Duplex lánckerék Z=21 | 15.500 | |||||
| 01-03-00-13 | Termény továbbító szemeslánc (Ft/m) |
5.300 |
