1.6. SIROKKÓ 20/3 és 20/4 szemestermény szárítók alkatrészei
SIROKKÓ 20/ 3 és 20/4 szárító alkatrészei
Az alábbi műszaki leírások és rajzok, az alkatrészek azonosíthatóságát szolgálják. Alkatrész igény esetén kérjen egyedi árat.
FONTOSABB RÉSZEK A KEZELÉSI UTASÍTÁSBÓL
(a kis képre kattintva megtekinthető teljes nézetben )
| S.sz. | Megnevezés |

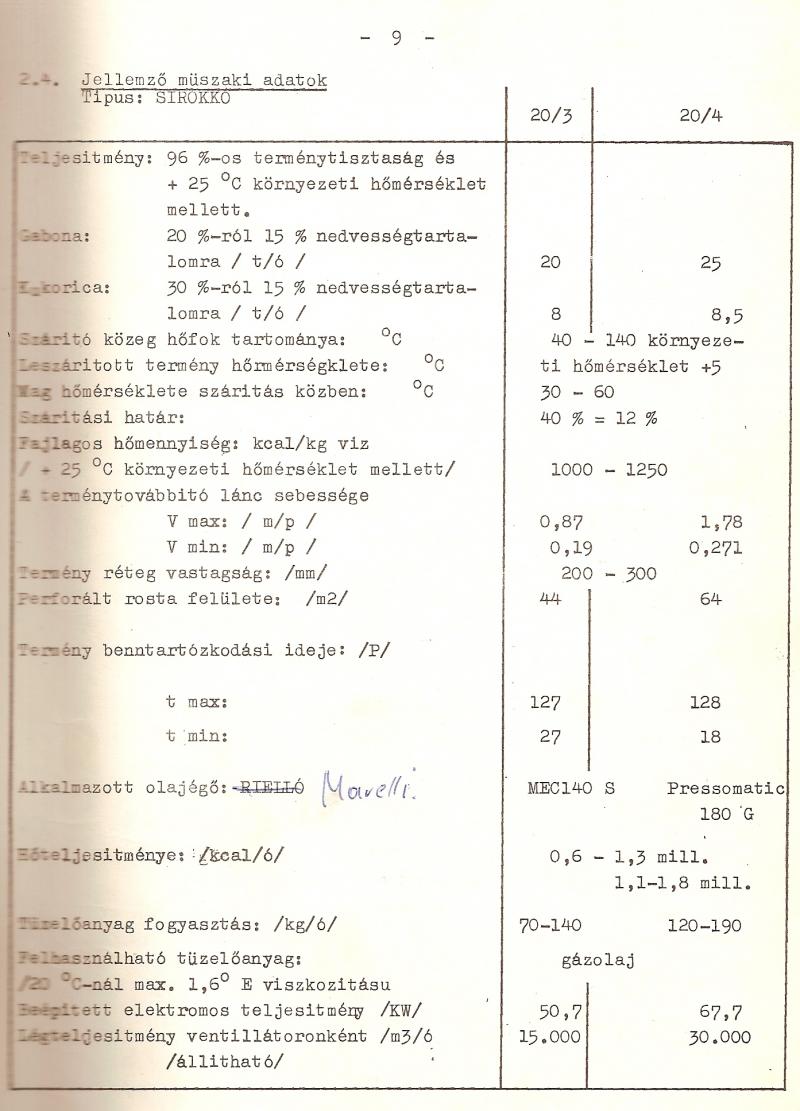

Műszaki adatok |

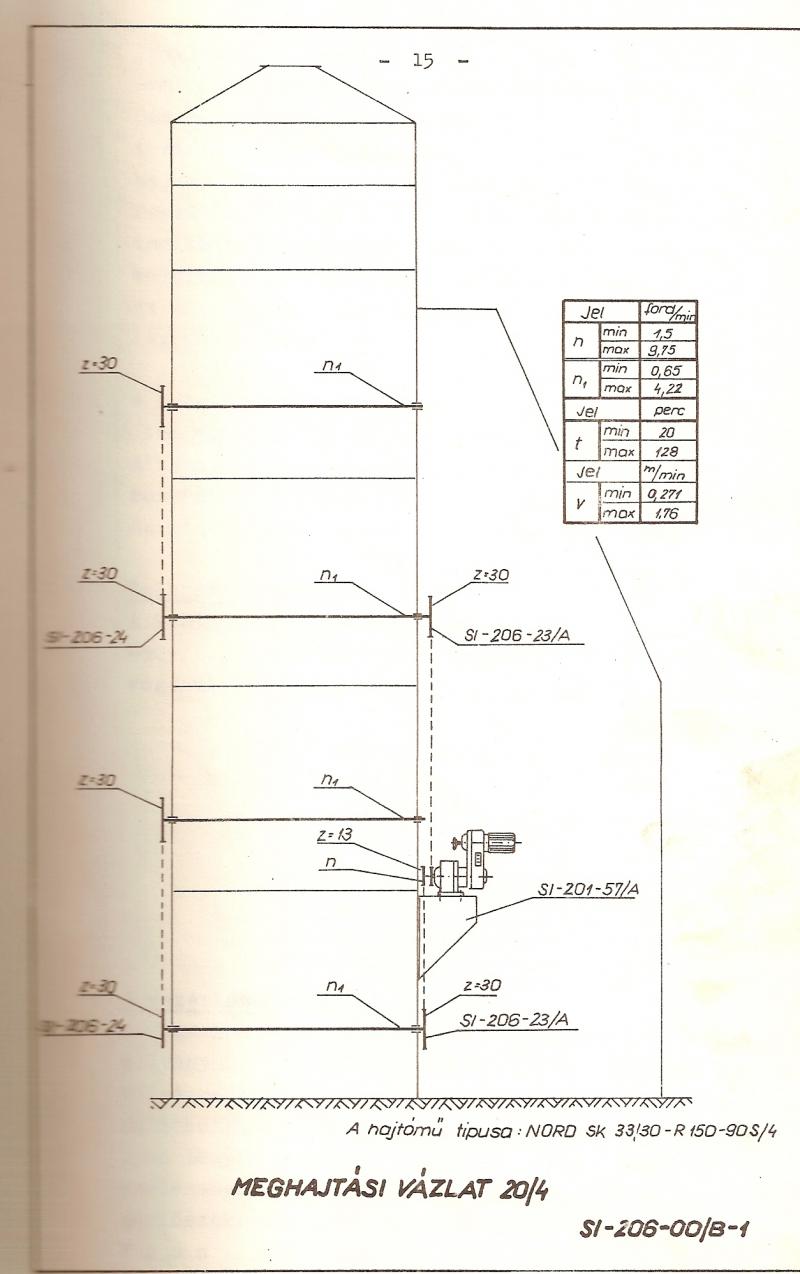

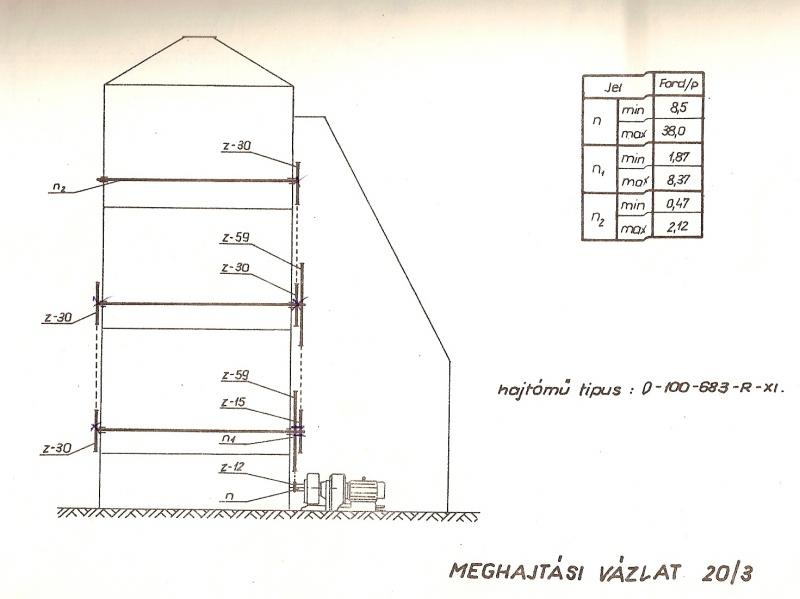

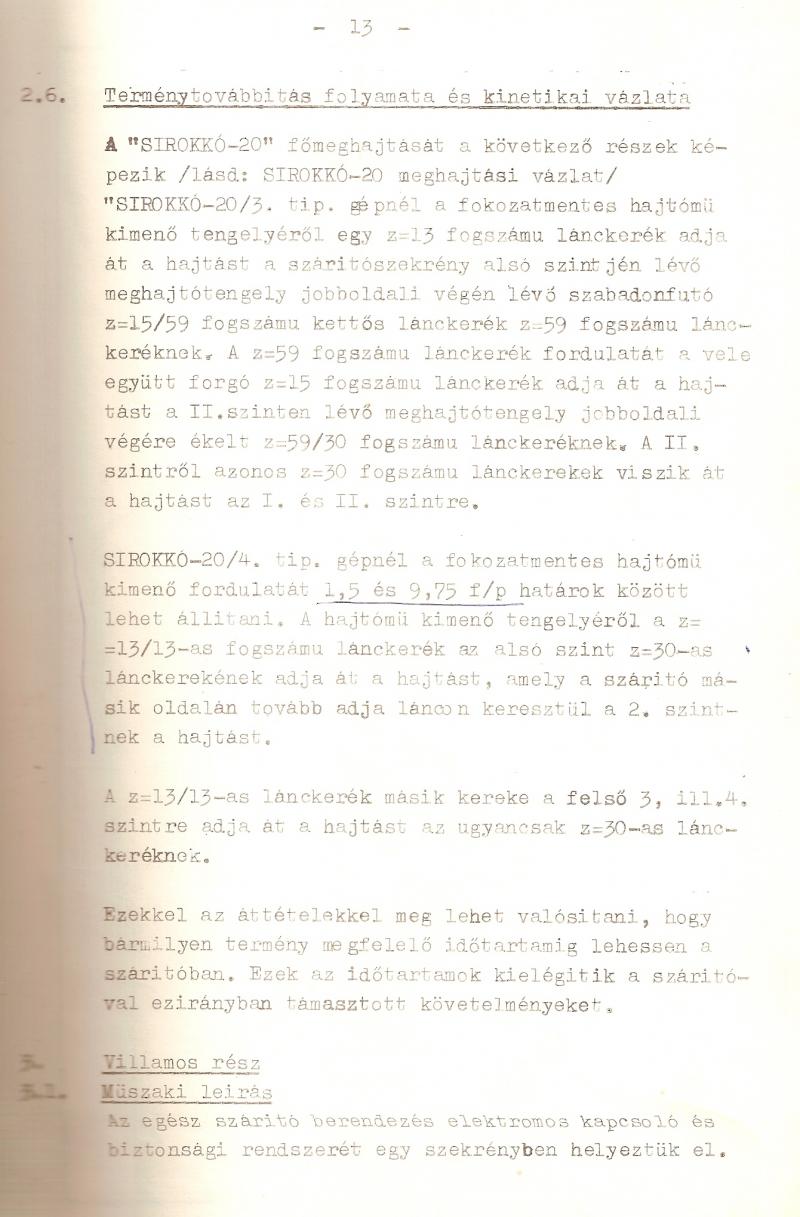

Hajtásvázlat | Hajtás leírás |

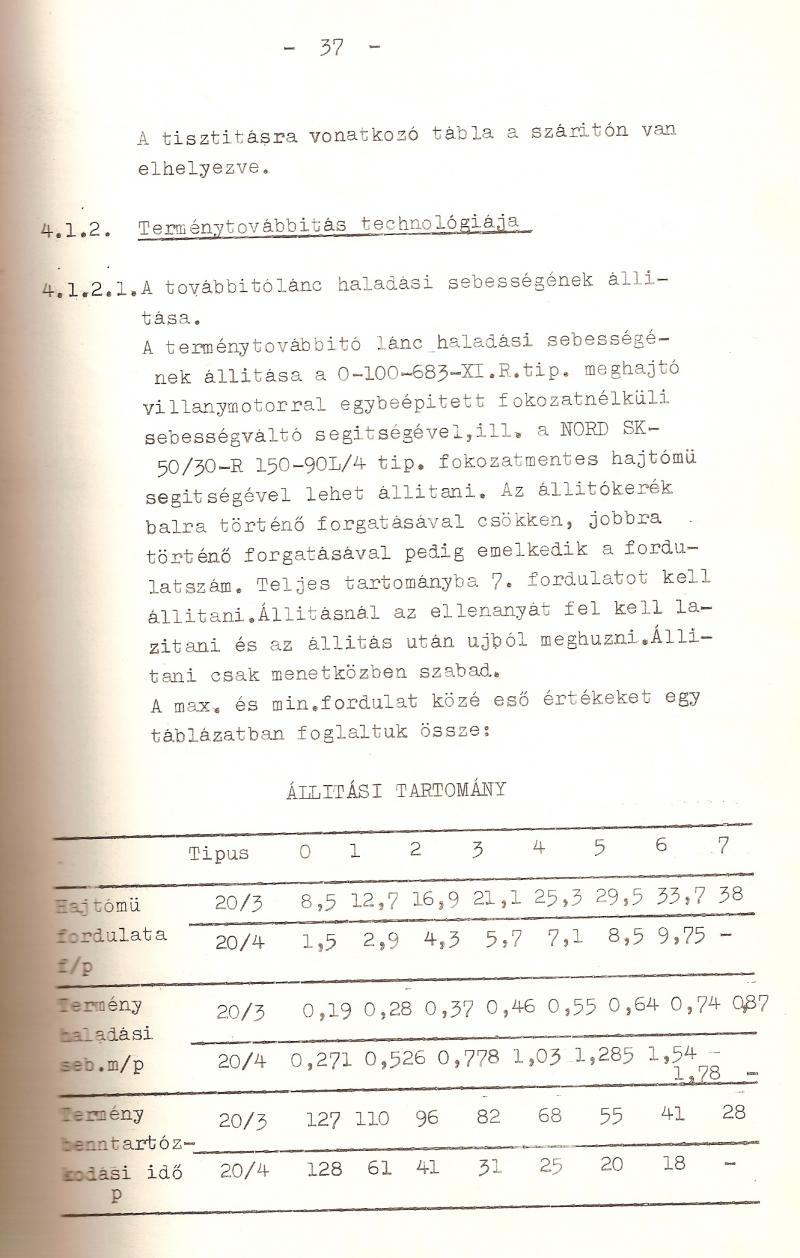

Állítási tartomány |

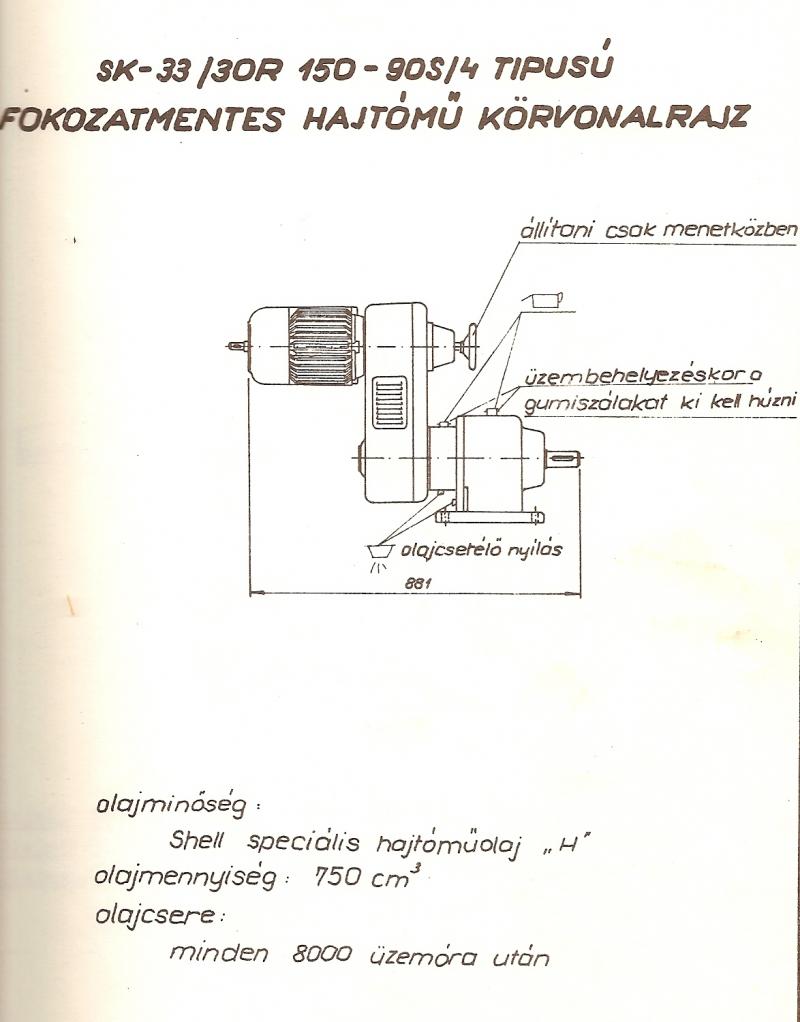

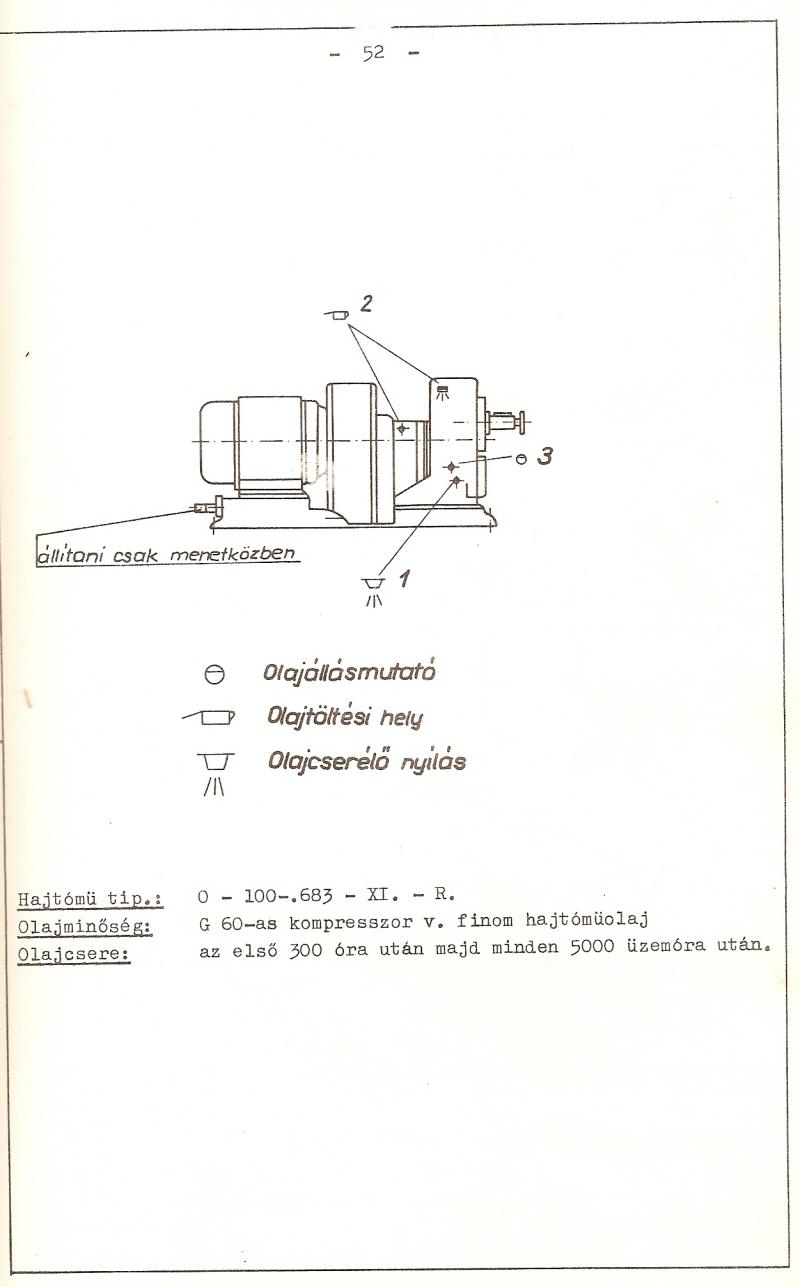

Hajtómű |
| 1 | Sirokkó 20/3 |  |
 |
 |
 |
 |
| 2 | Sirokó 20/4 | |
 |
|
|
 |
SIROKKÓ 20/3 - 20/4 ALKATRÉSZ KATALÓGUS
|
Szerkezeti e. száma |
Megnevezés |
Összeállítási rajz |

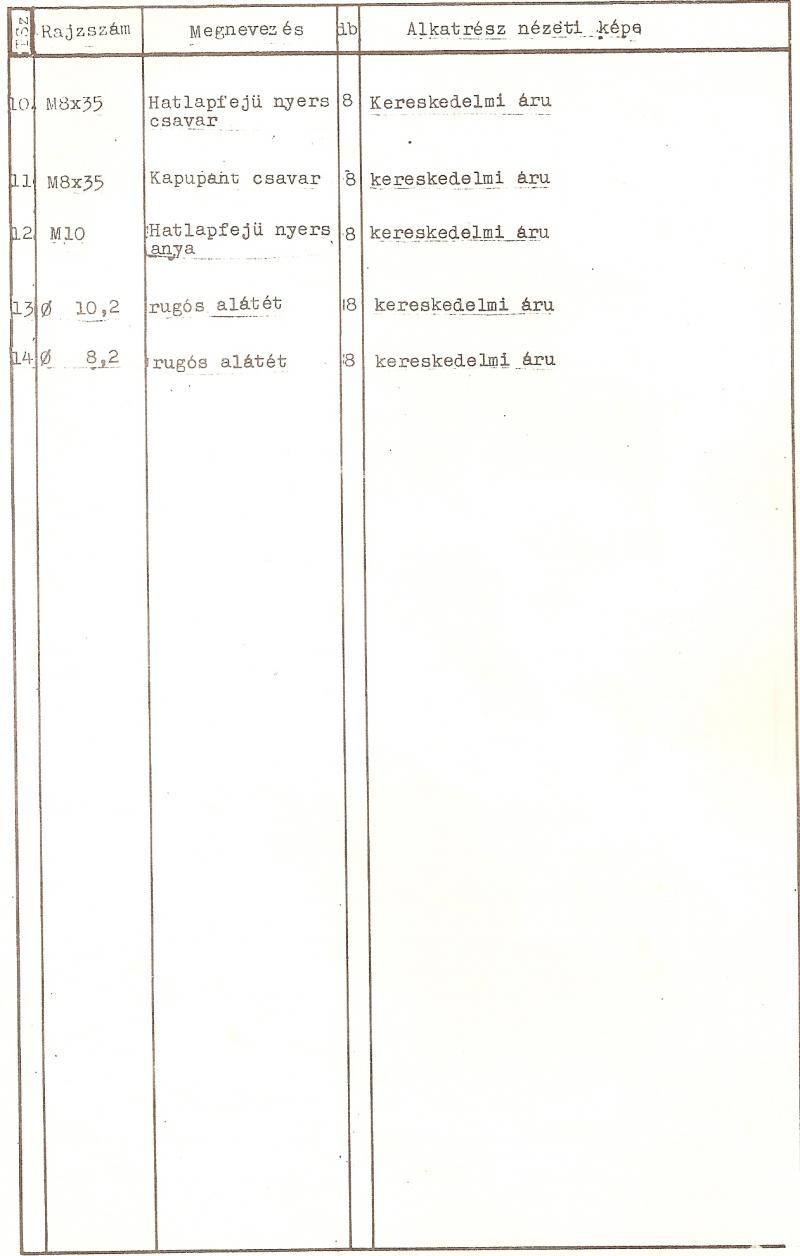

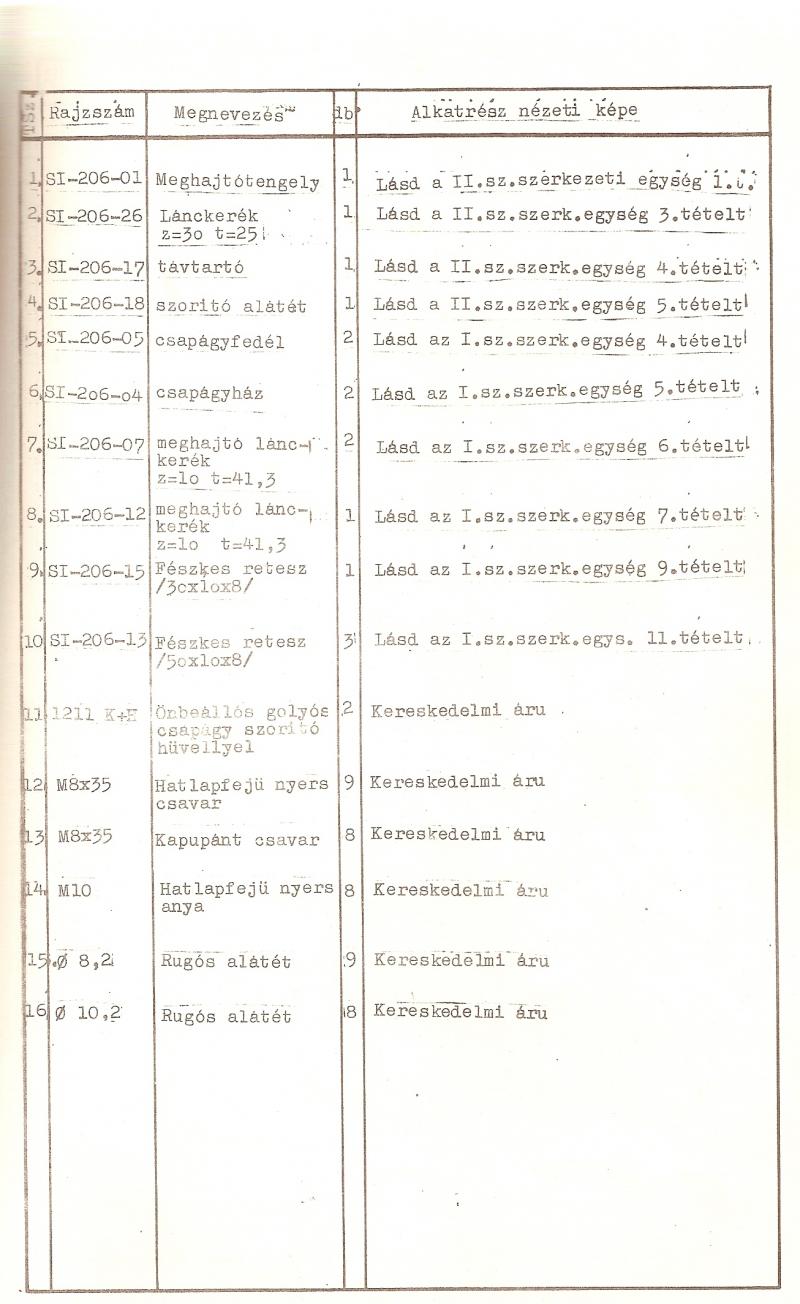

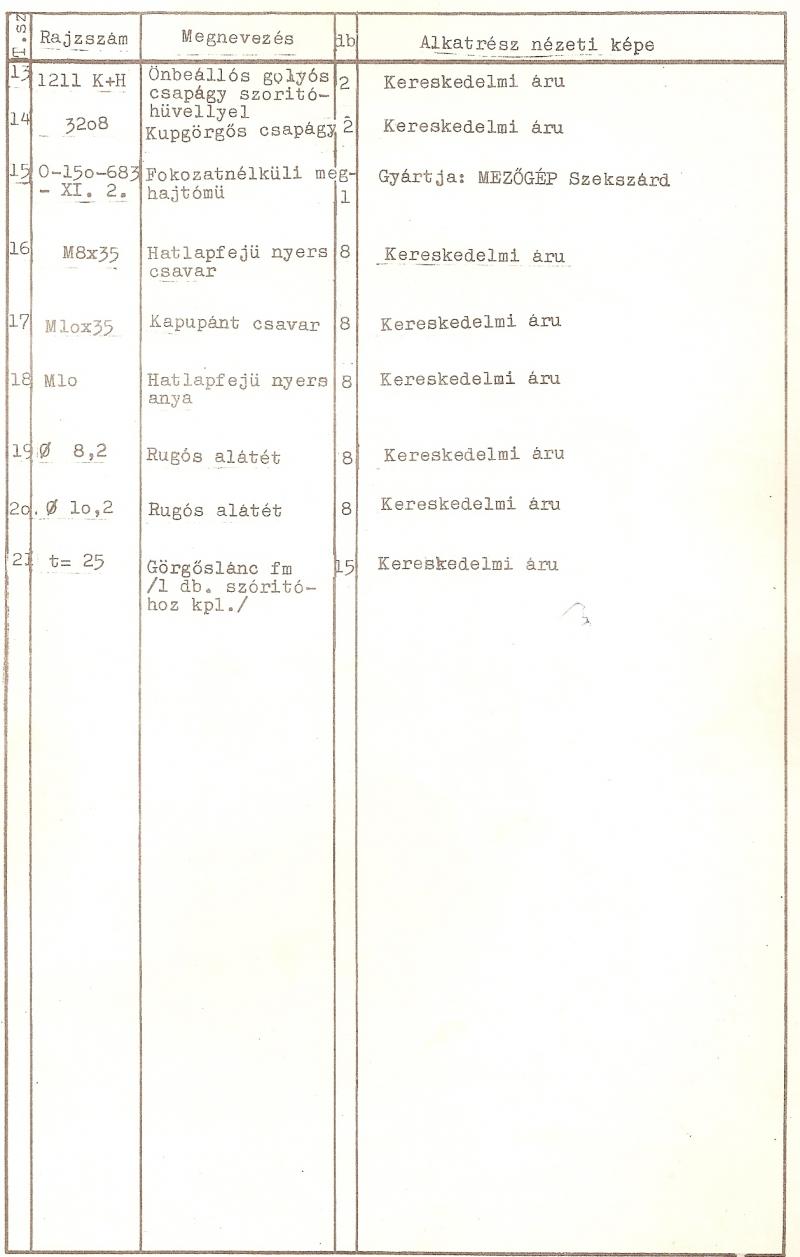

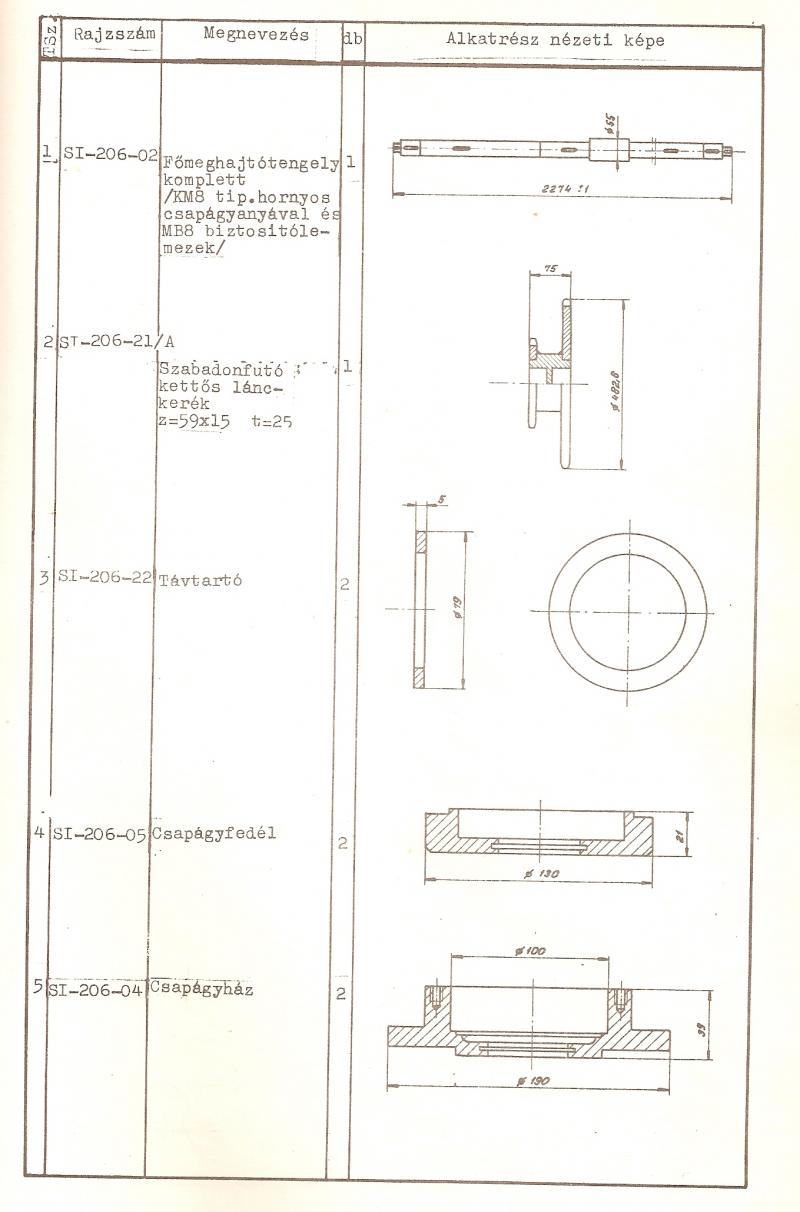

Tétel j. 1. oldal | Tételj. 2. oldal |

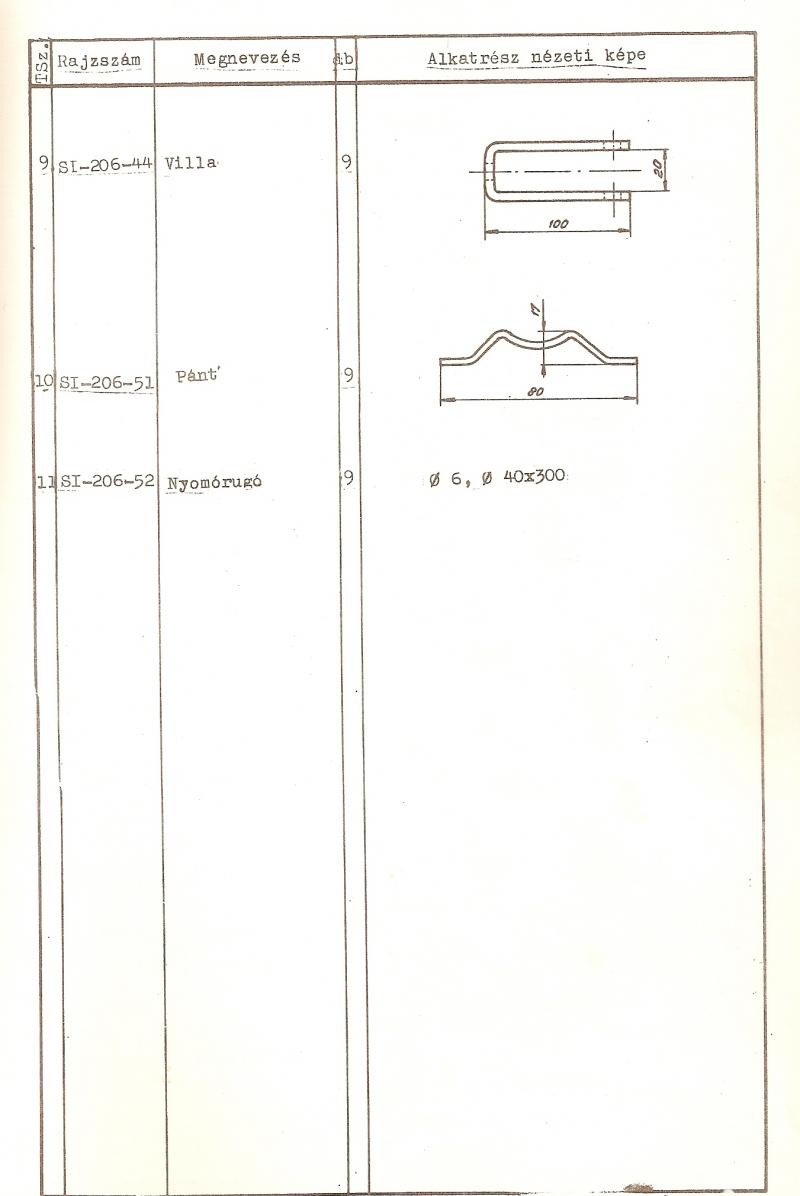

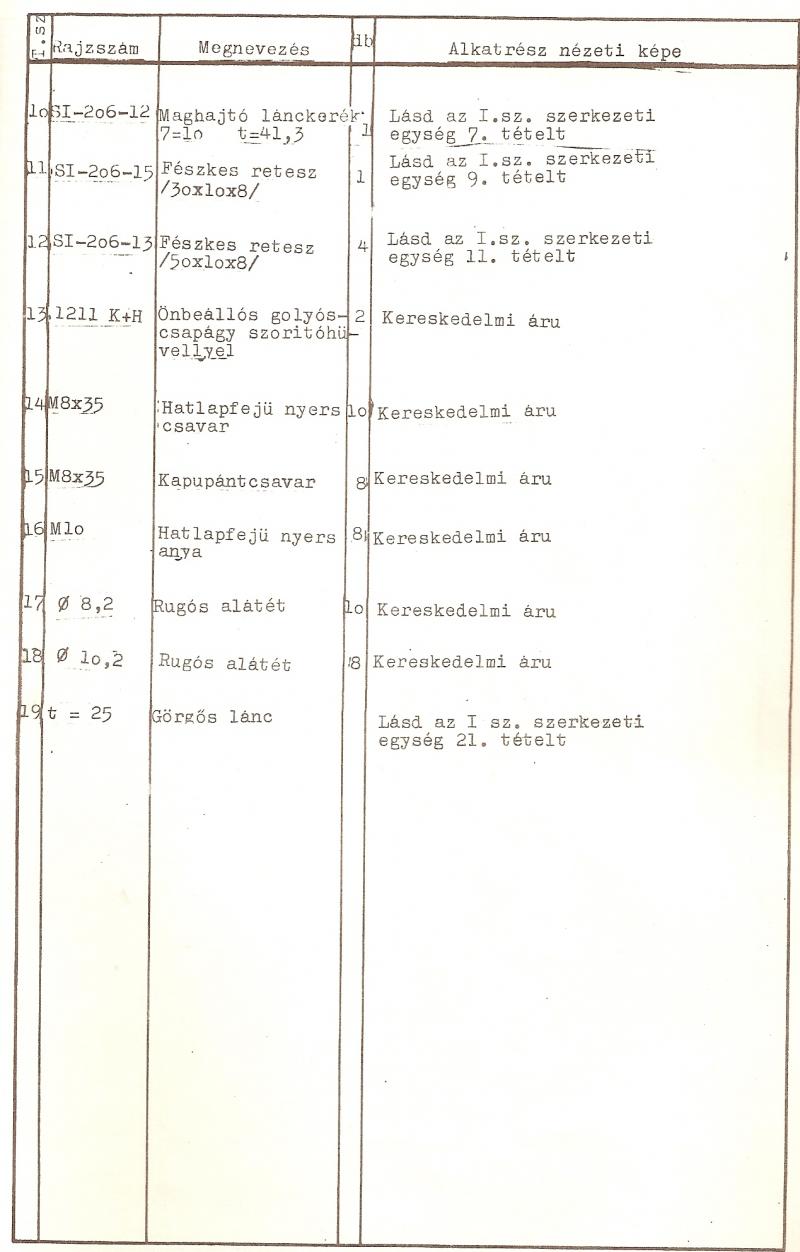

Tételj. 3. oldal |

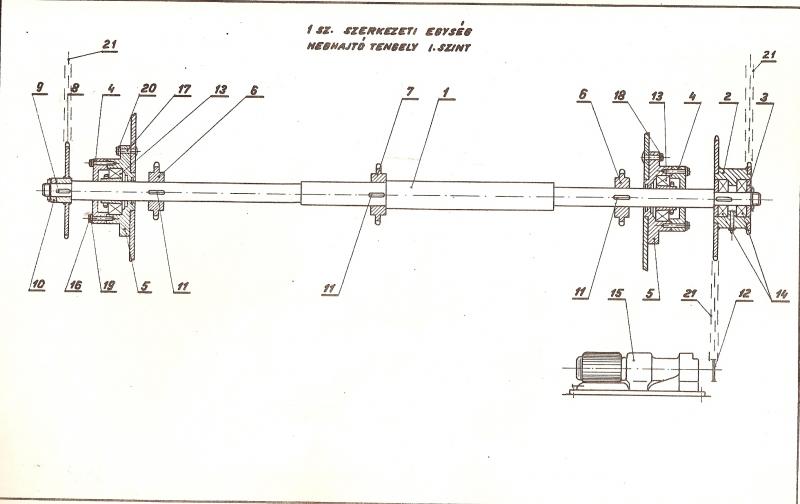

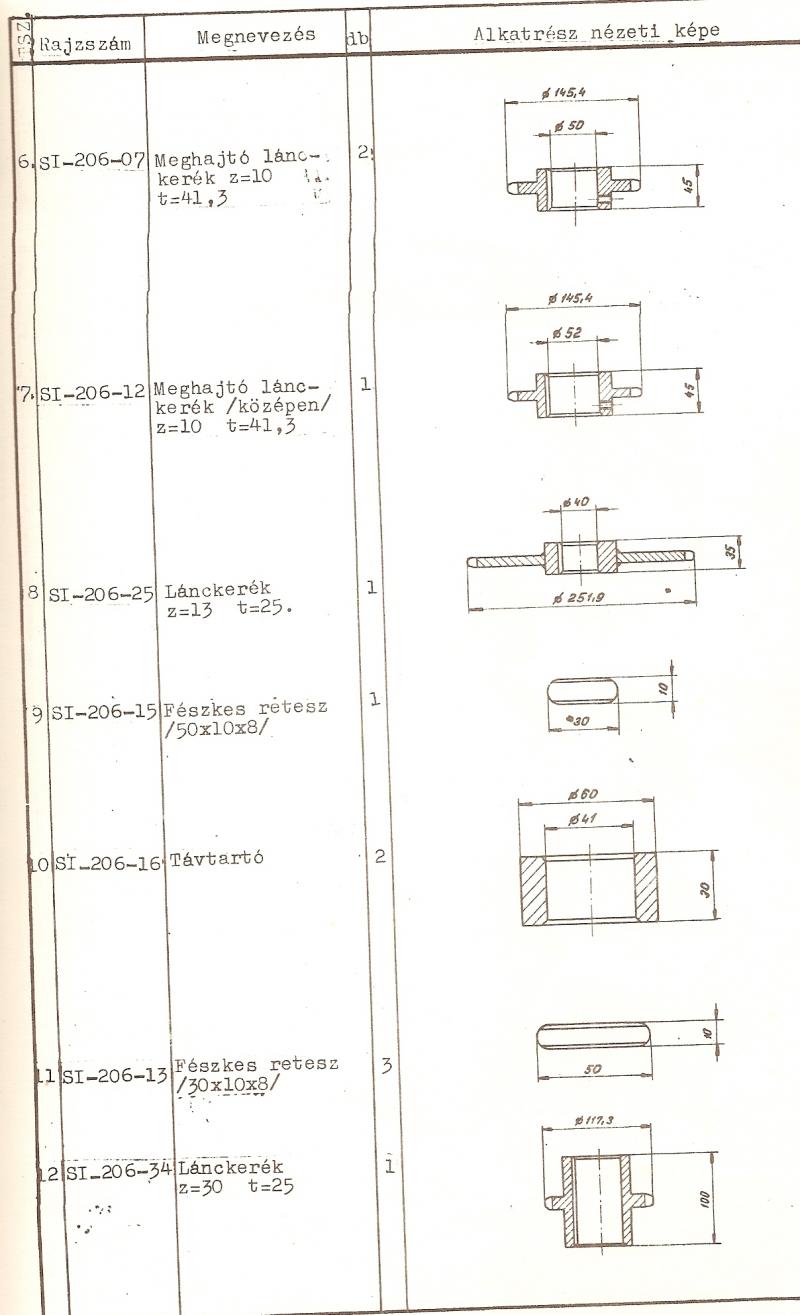

| 1 | Meghajtó tengely I. szint |  |
 |
 |
 |

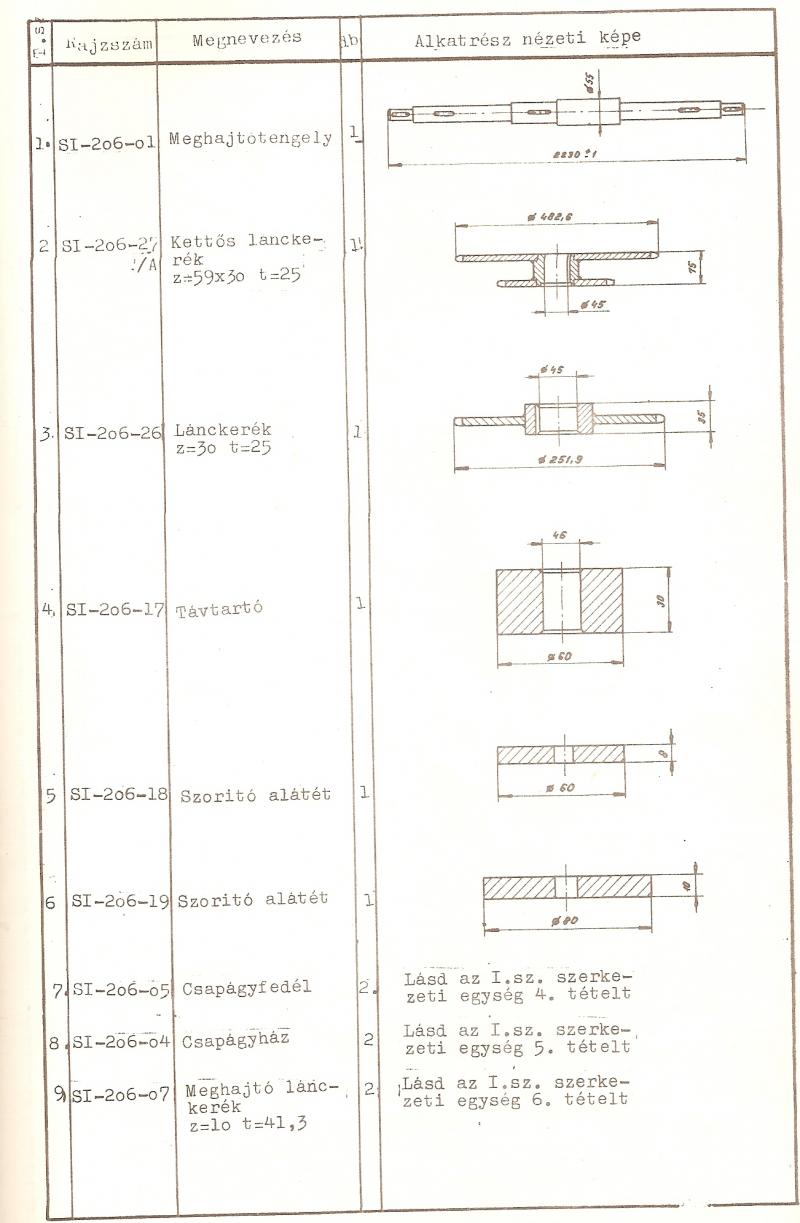

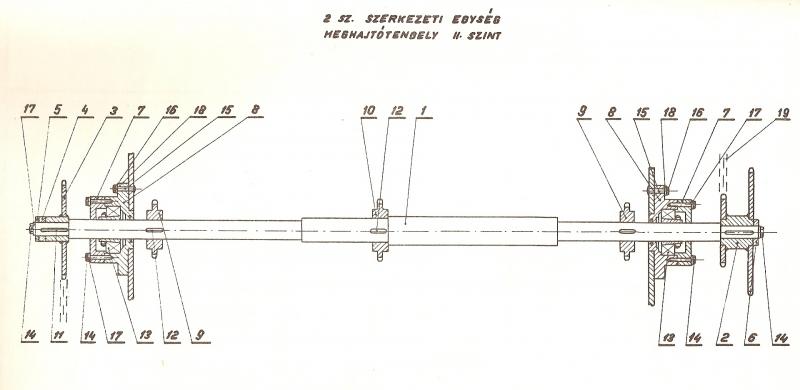

| 2 | Meghajtó tengely II. szint |  |
 |
 |
|

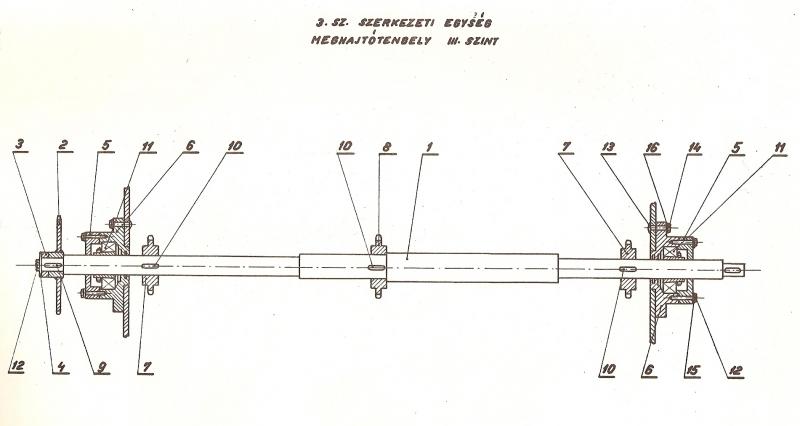

| 3 | Meghajtó tengely III. szint |  |
 |
||

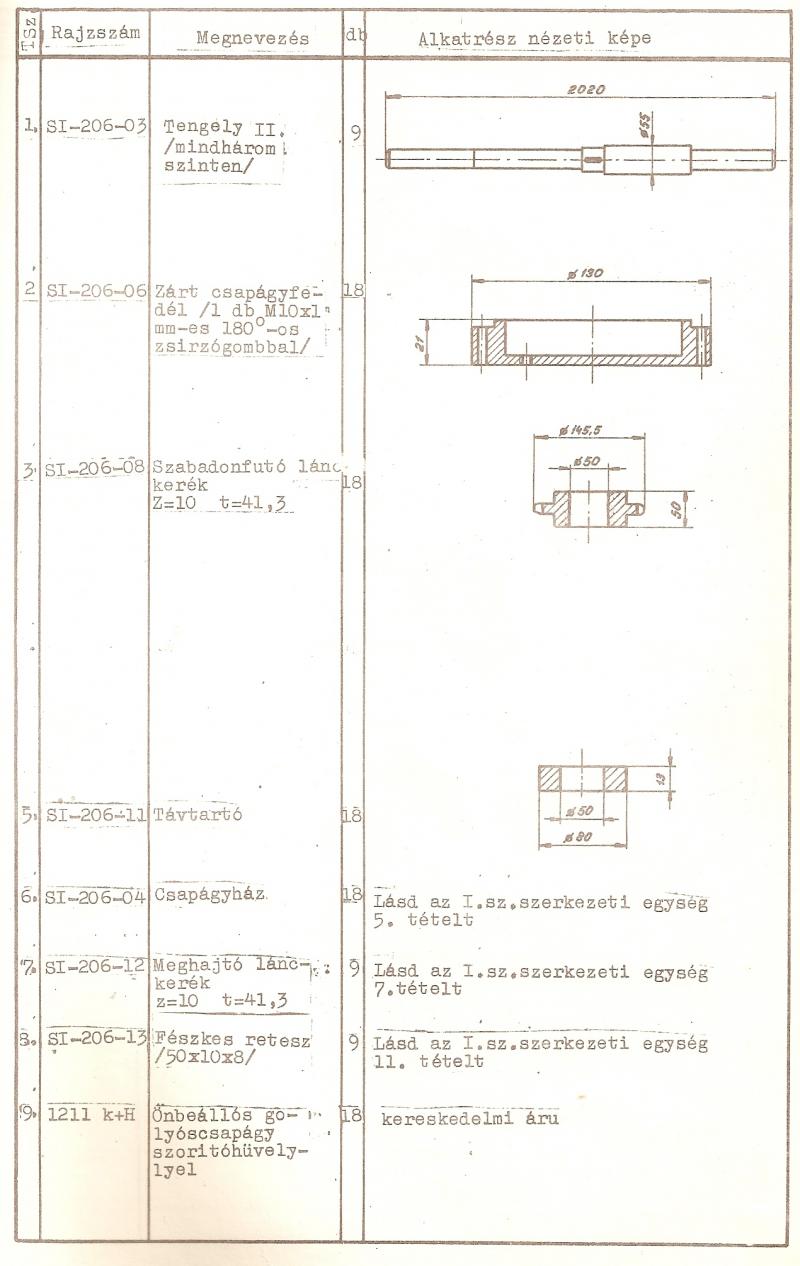

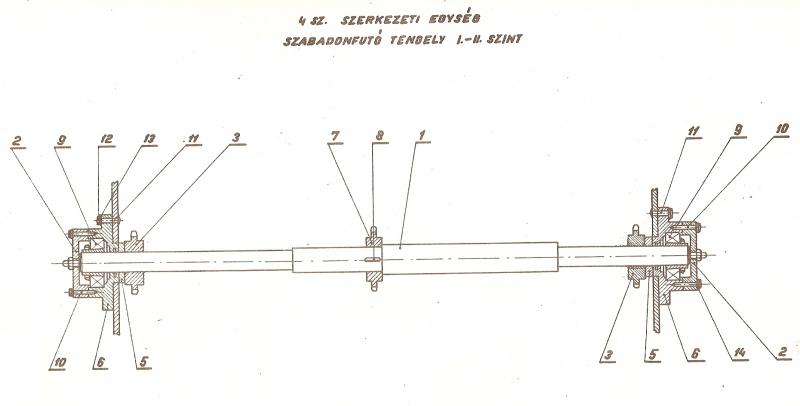

| 4 | Szabadonfutó tengely I-III. szint |  |
 |
 |
|

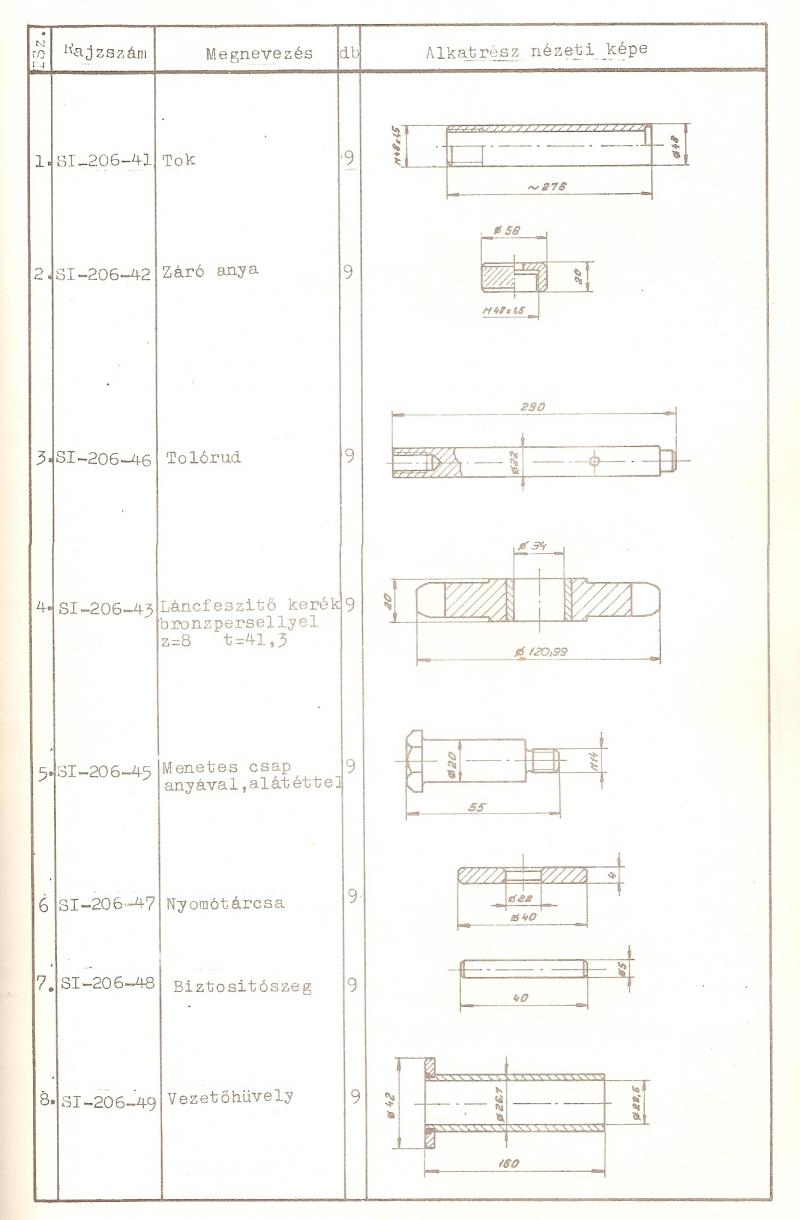

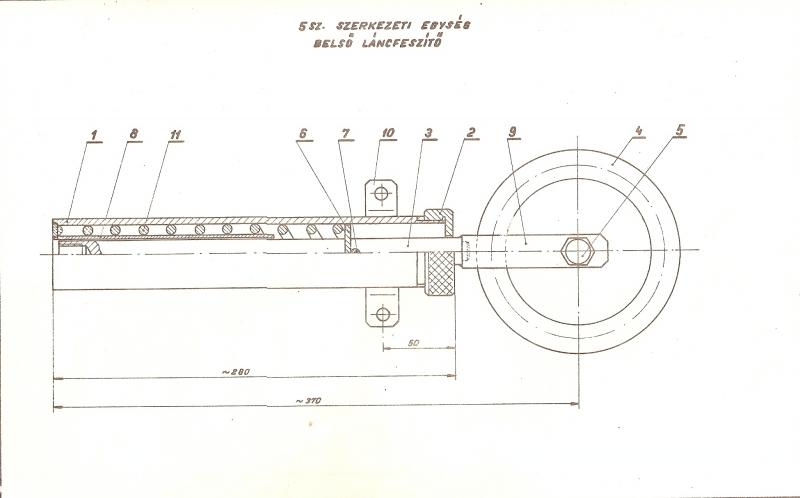

| 5 | Belső láncfeszítő |  |
 |
 |
|

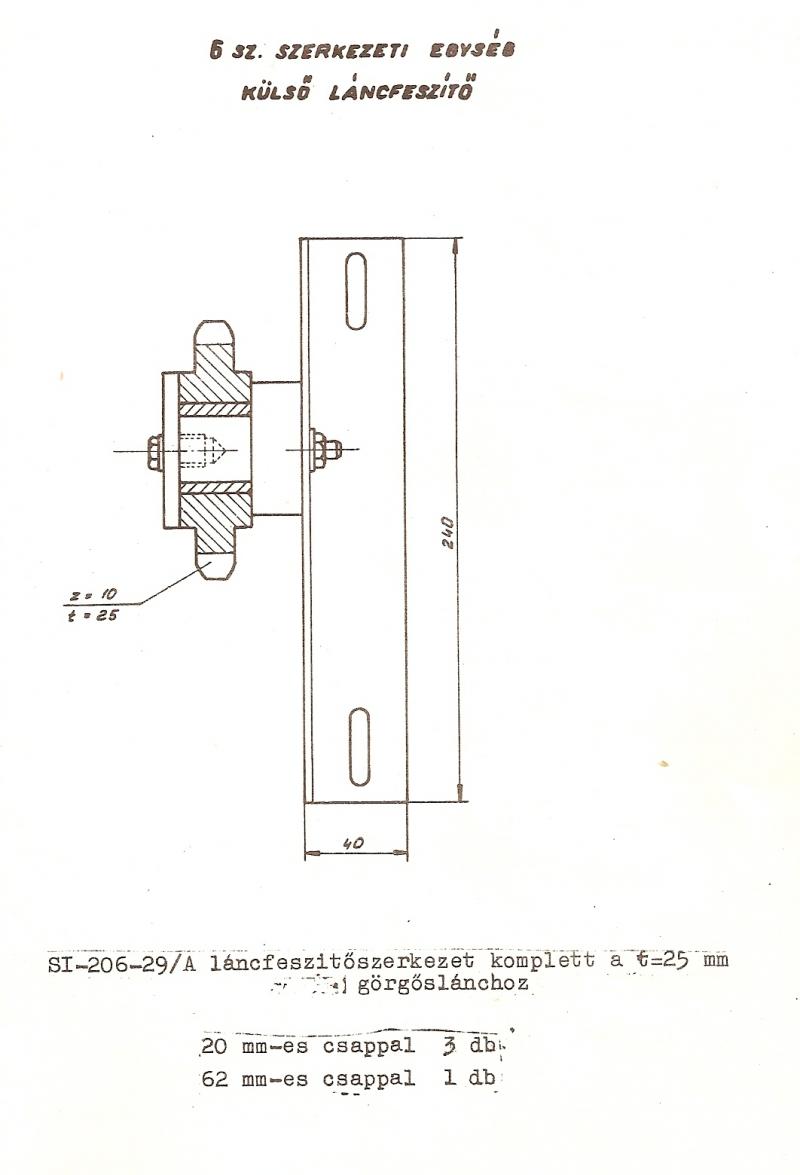

| 6 | Külső láncfeszítő |  |
|||

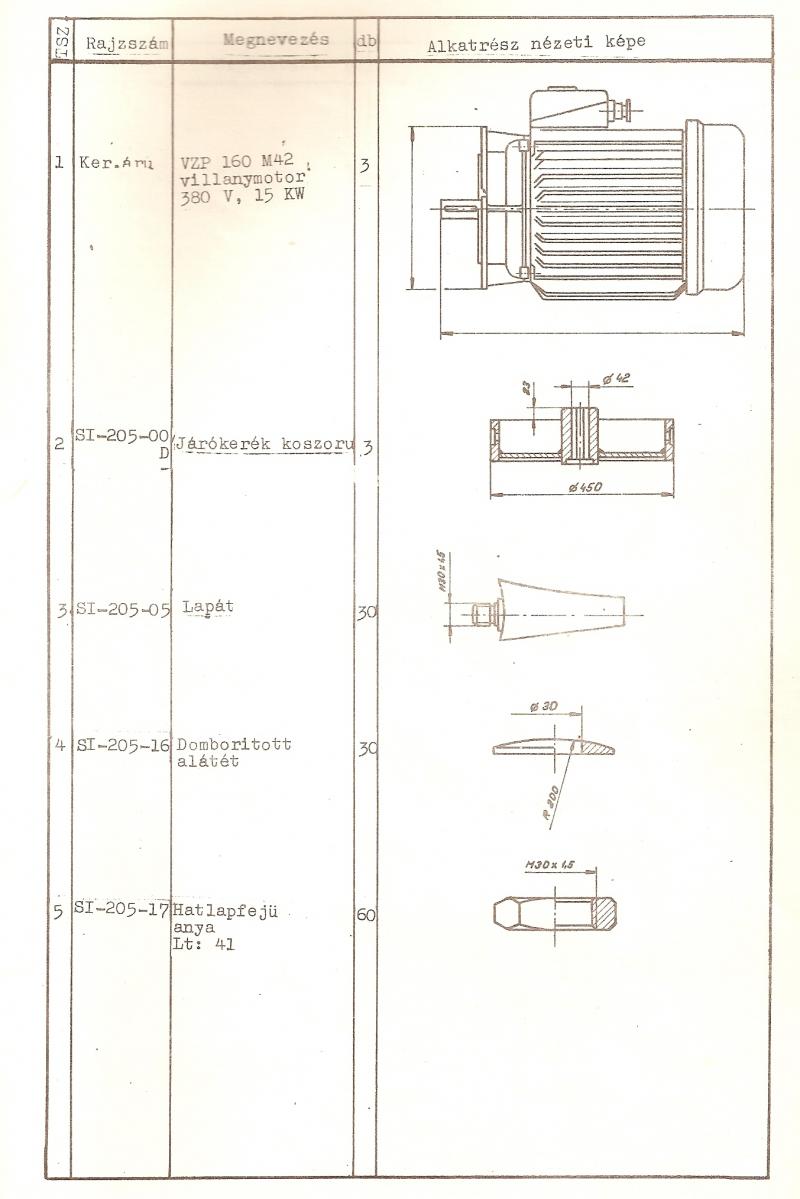

| 7 | Ventillátor |  |
 |
ALKATRÉSZEK
| s.sz. | cikkszám | Megnevezés | Ábra | Tétel | db/gép |
Egységár Ft/db |
Kép |
Ár érvényes -tól |
| 01-02-01-01 | ASZ 75/45 | Ventillátor járókerék felújított- cseredarabos (aluminium lapátozás) | 60.000,- | 2011.05.28 | ||||
| 01-02-01-02 | Láncfeszítő (belső) | |||||||
| 01-02-01-03 | Láncfeszítő (külső) | |||||||
| 01-02-01-04 | (SI-206-03) | Szabadonfutó tengely | ||||||
| 01-02-01-05 | (SI-206-01) | Meghajtó tengely | ||||||
| 01-02-01-14 | Z=10 (belső) (SI-206-07) | Lánckerék | ||||||
| 01-02-01-06 | NORD SK 33/30-R 150-90 S/4 |
Főmeghajtómű (20/4 ) ( 1,5 kW 1,5 - 9,75 f/p) |
|
|||||
| 01-02-01-07 | 0-100-.683-XI.-R. | Főmeghajtómű (20/3) (1,1 kW, 8,5- 38 f/p ) | |
|||||
| 01-02-01-08 | 1000x2000x1,5 | Perforált lemez megmunkálva | ||||||
| 01-02-01-09 | Terménytovábbító lánc | |||||||
| 01-02-01-10 |
VZP 160 Mh2 15 kW/2930 |
Ventillátor meghajtó motor | ||||||

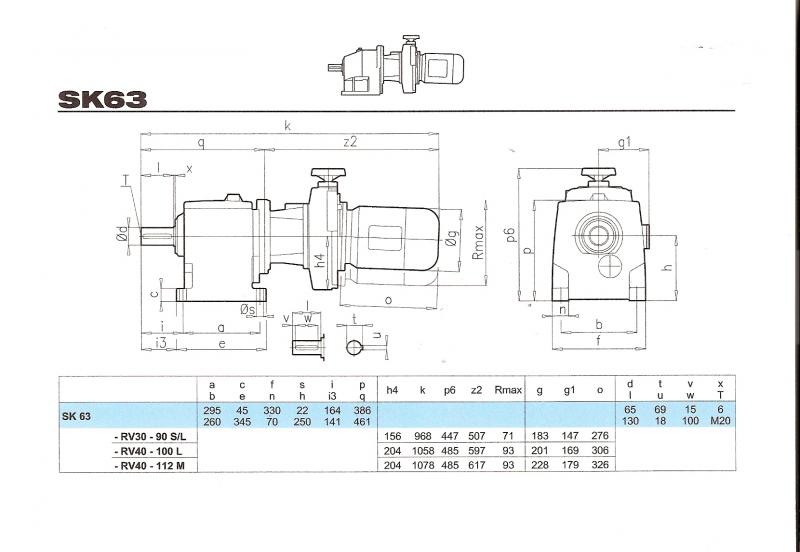

| 01-02-02-01 |
SK63-RV20-90L/4 1,5 kW 1,4-9,7 f/p i=180,5 súly(kb.):171 kg |
Homlokkerekes hajtóműves motor variátoregységgel. SIROKKÓ 20/4 szárító meghajtása.(A jelenleg beszerezhető kiviteli alak.) Szállítás: 4-6 hét |
600.000,- Előleg: 10% |
 |
||||

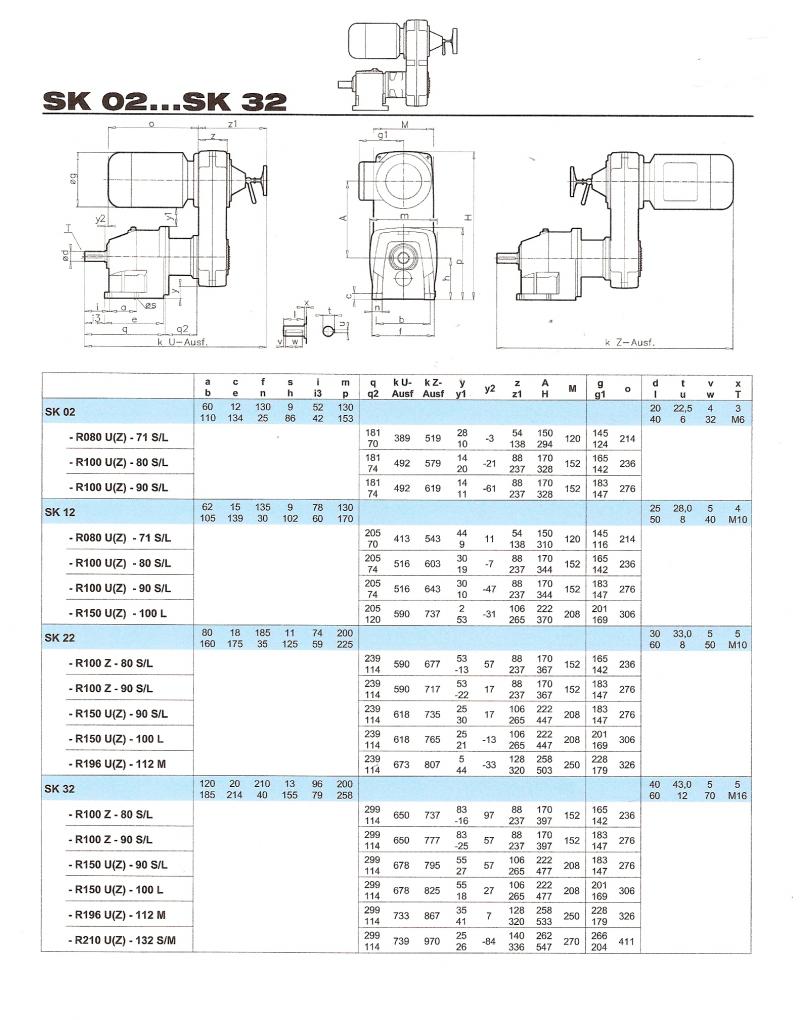

| 01-02-01-12 |
SK32-R100Z-90S/4 1,1 kW 7,9-39 f/p i=81,2 súly(kb):83 kg |
Homlokkerekes hajtóműves motor variátoregységgel. SIROKKÓ 20/3 szárító meghajtása. ( A jelenleg beszerezhető kiviteli alak.) Szállítás: 2-3 hét |
320.000,- |  |
||||
| 01-02-01-13 | Kefésléc (Ft/db) |
6.800 |
