További képek
FONTOSABB RÉSZEK A GÉPKÖNYVBŐL
|
s.sz.
|
Megnevezés
|
Kép
|
|
1
|
Főoldal
|
|
|
2
|

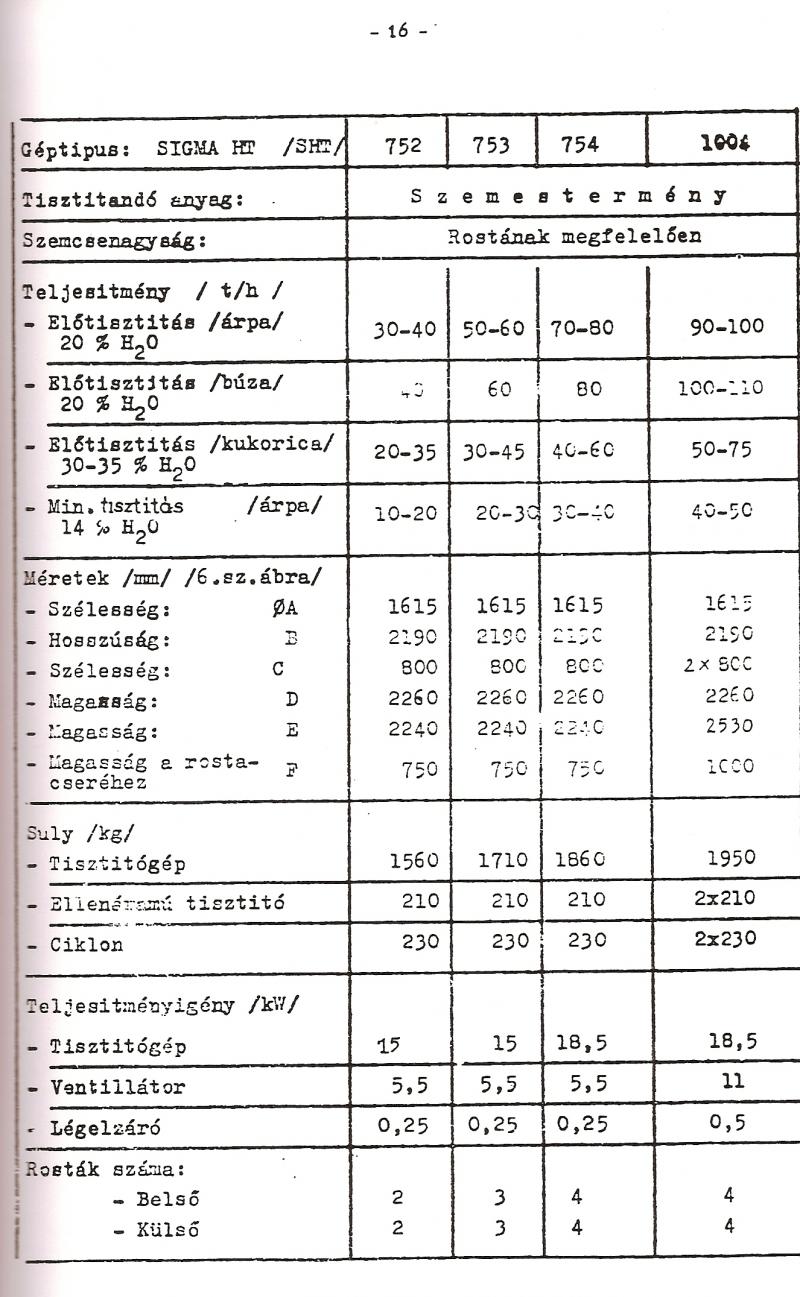

Műszaki adatok
|
|
|
3
|

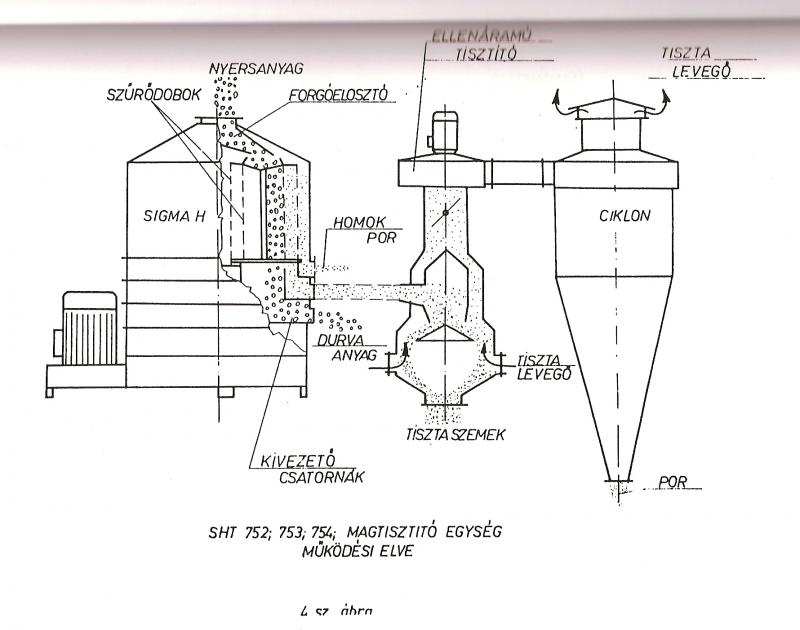

Működési elv
|
|
|
4
|

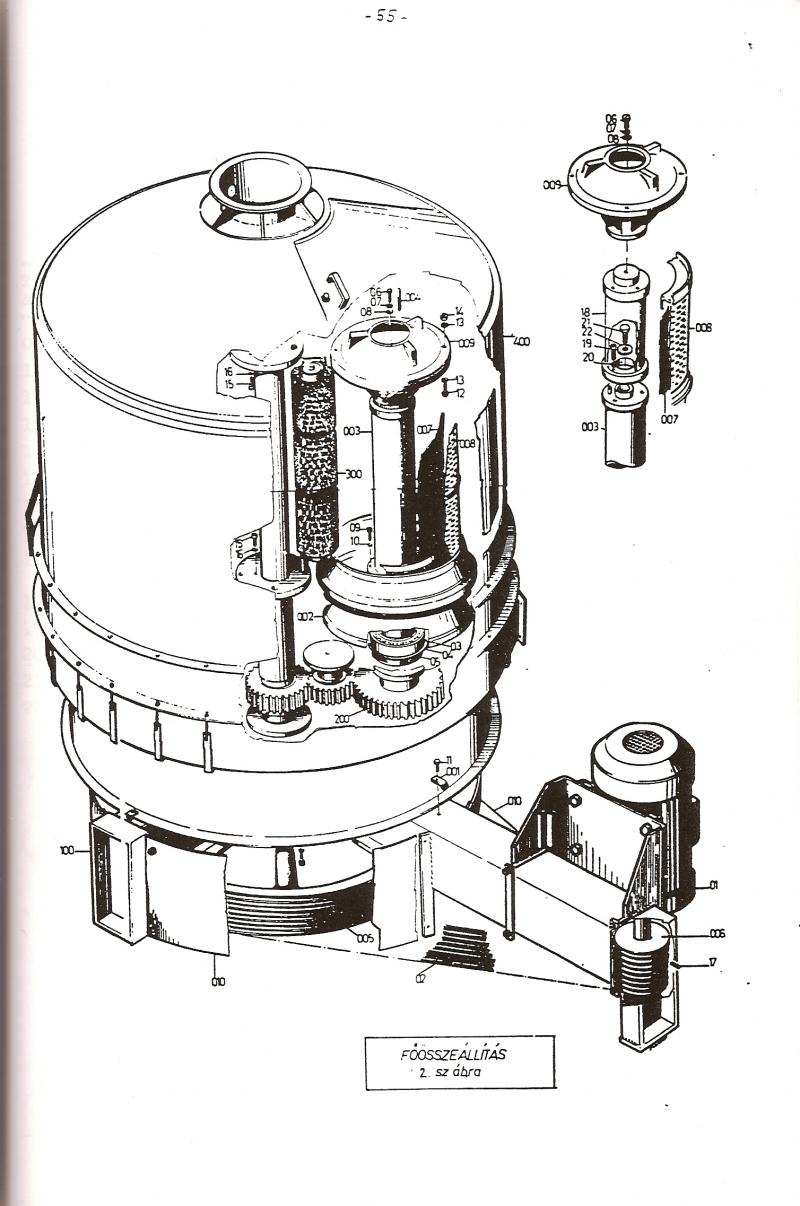

Főösszeállítás 2. ábra
|
|
|
5
|

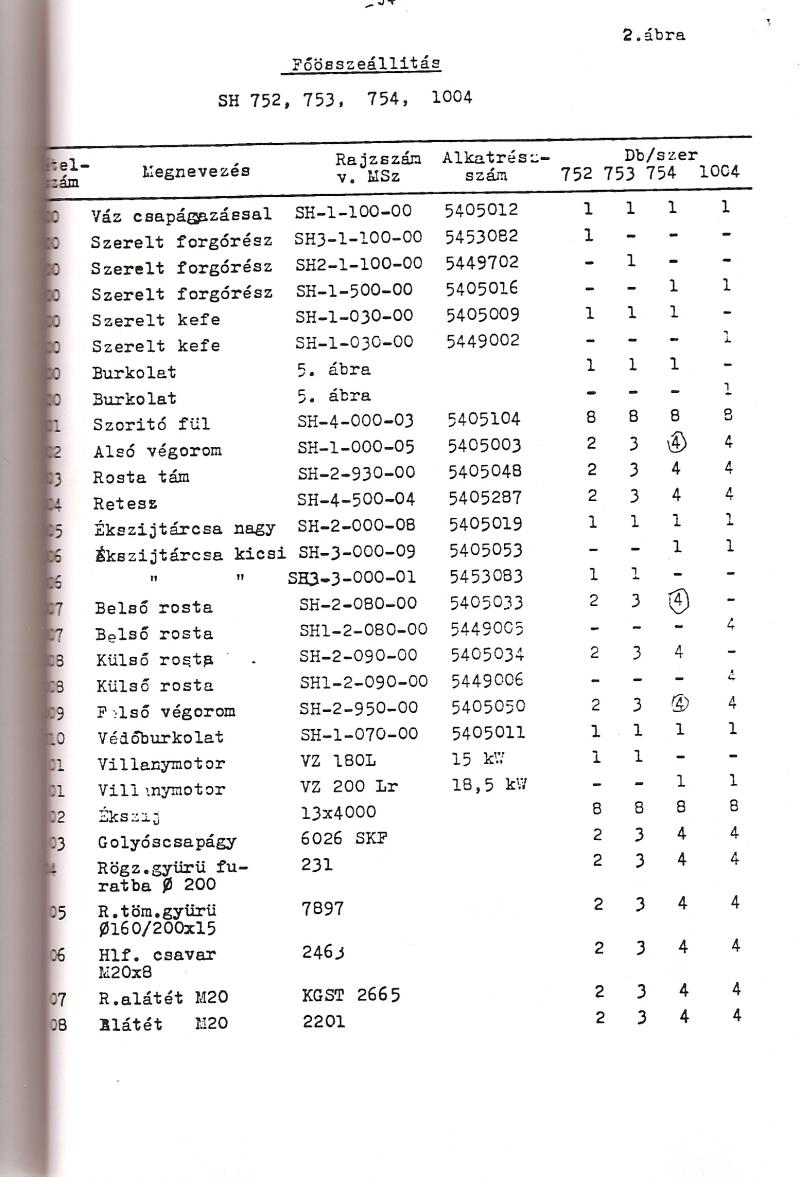

2. ábra tételei 1. oldal
|
|
|
6
|

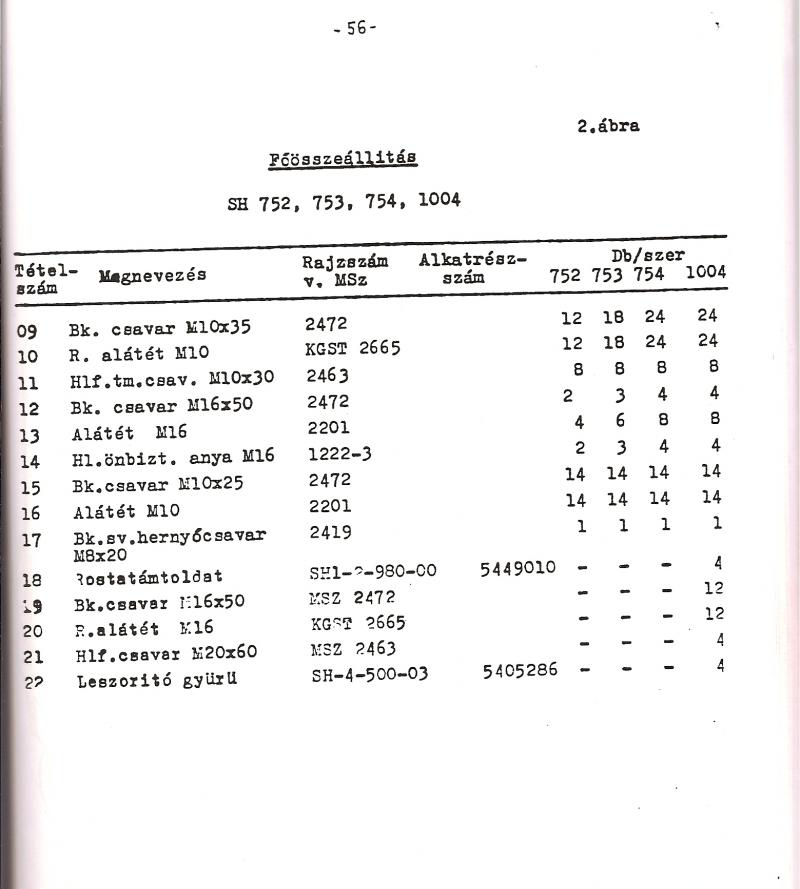

2. ábra tételei 2. oldal
|
|
|
8
|

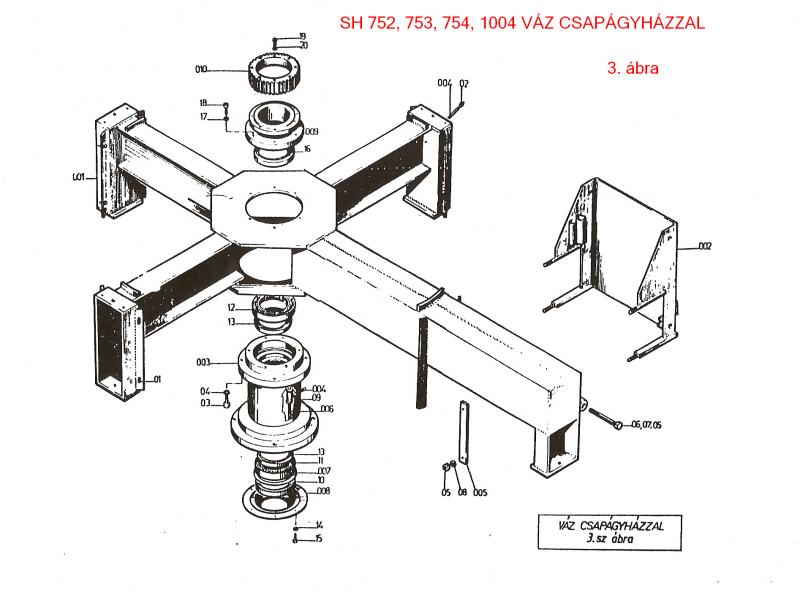

Váz a csapágyházzal 3. ábra
|
|
|
9
|

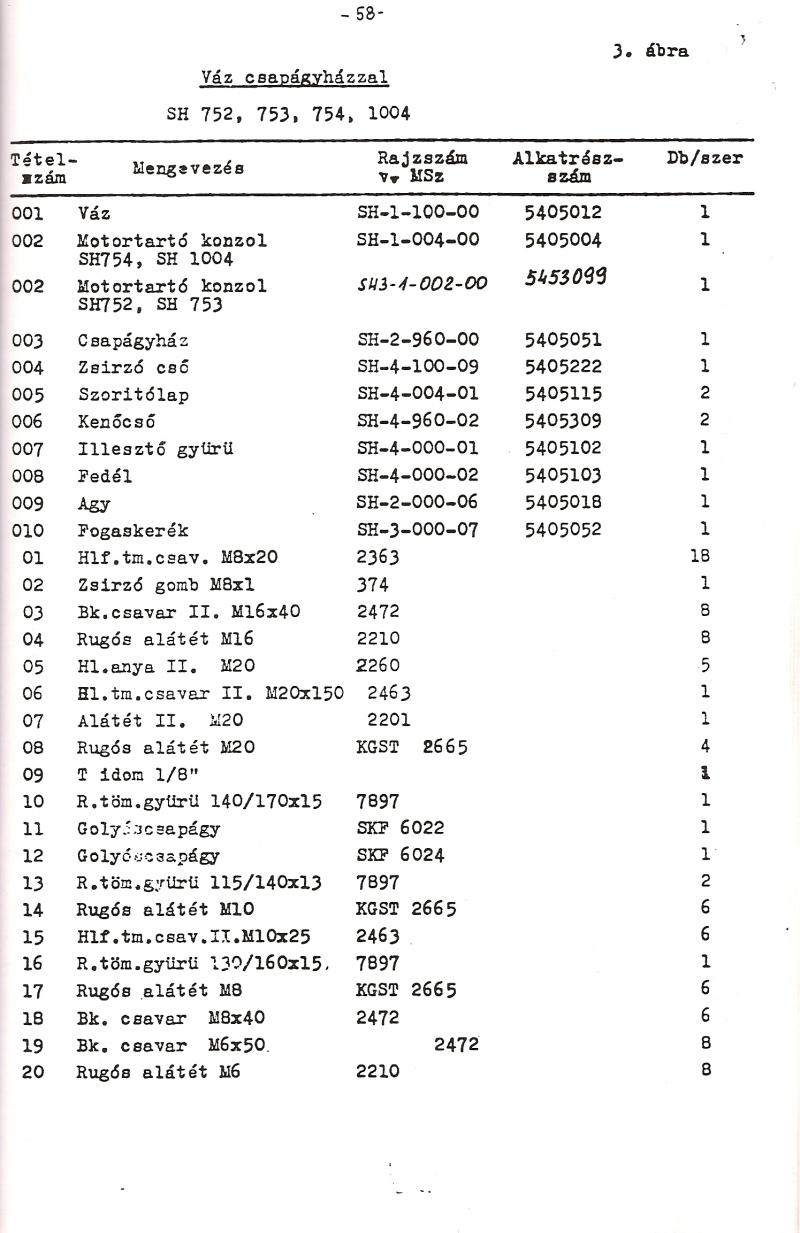

3. ábra tételei
|
|
|
10
|

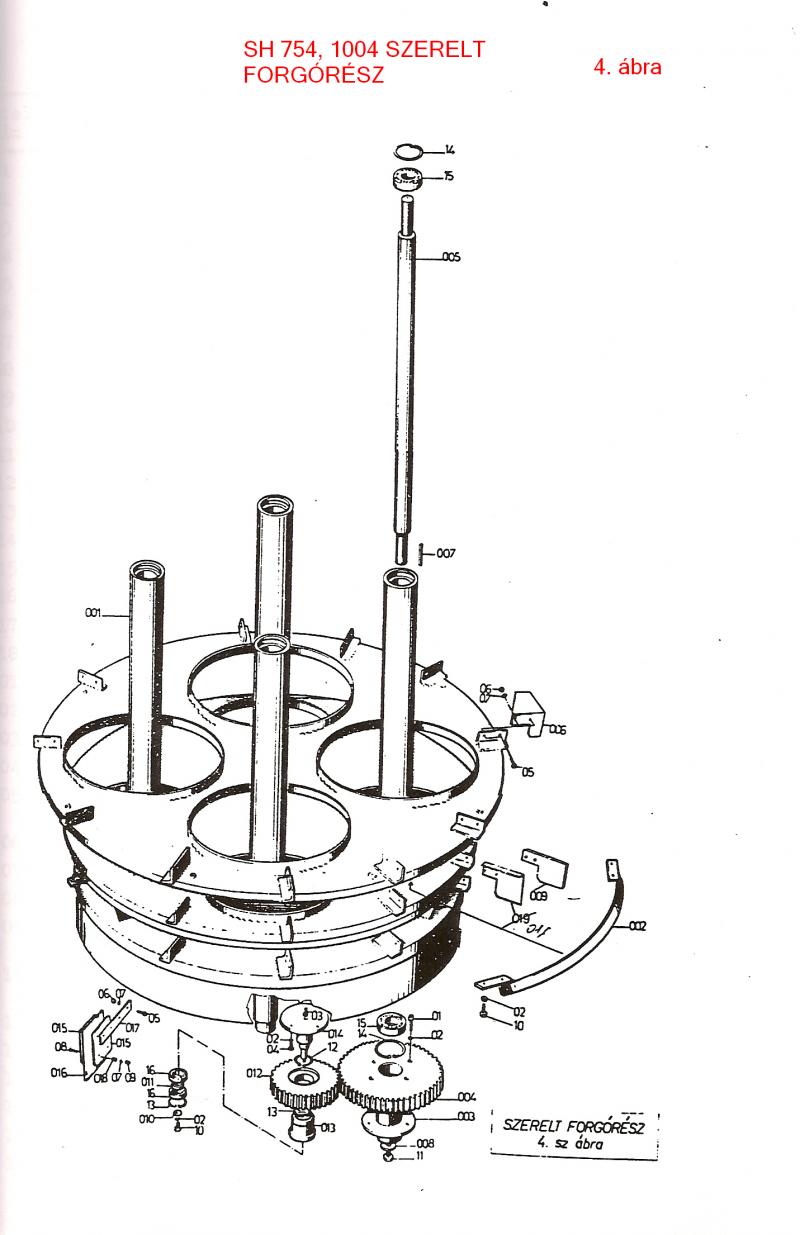

SH 754 és SH 1004 szerelt forgórész 4. ábra
|
|
|
11
|
4. ábra tételei
|
|
|
12
|

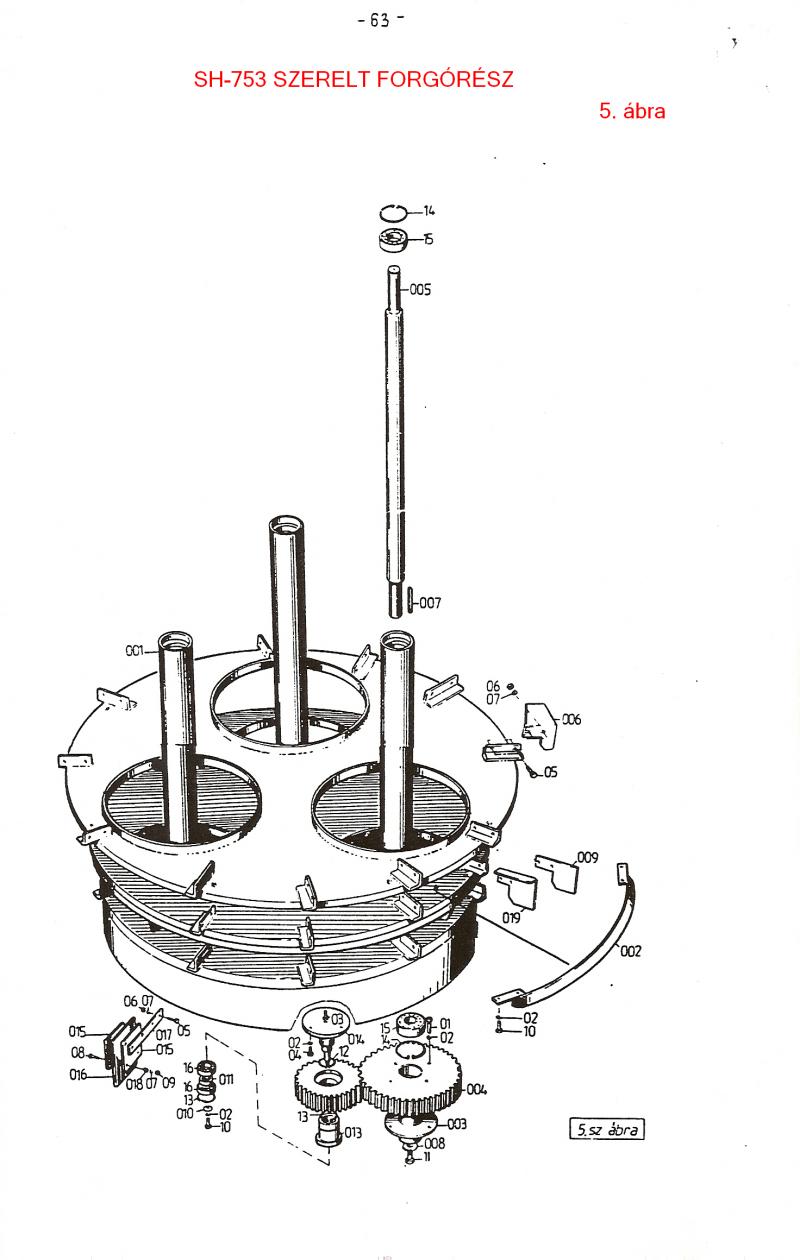

SH 753 szerelt forgórész 5. ábra
|
|
|
13
|

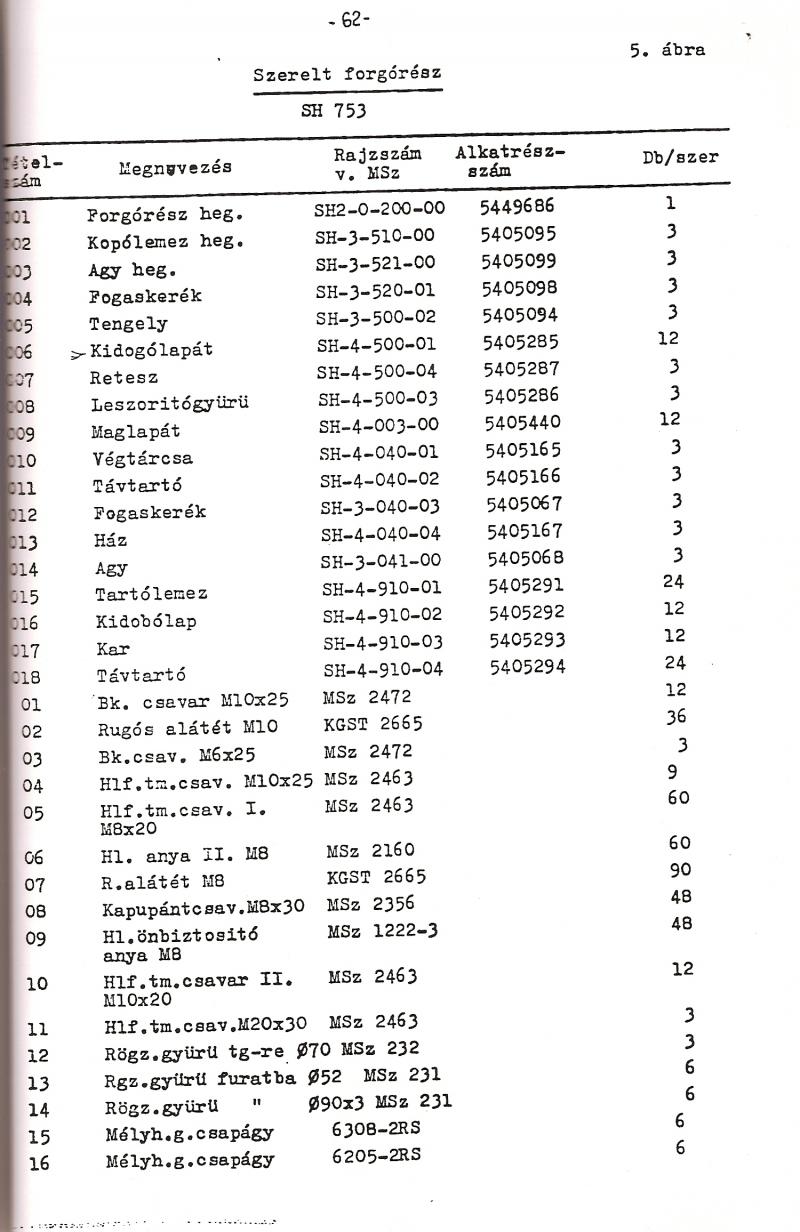

5. ábra tételei
|
|
|
14
|

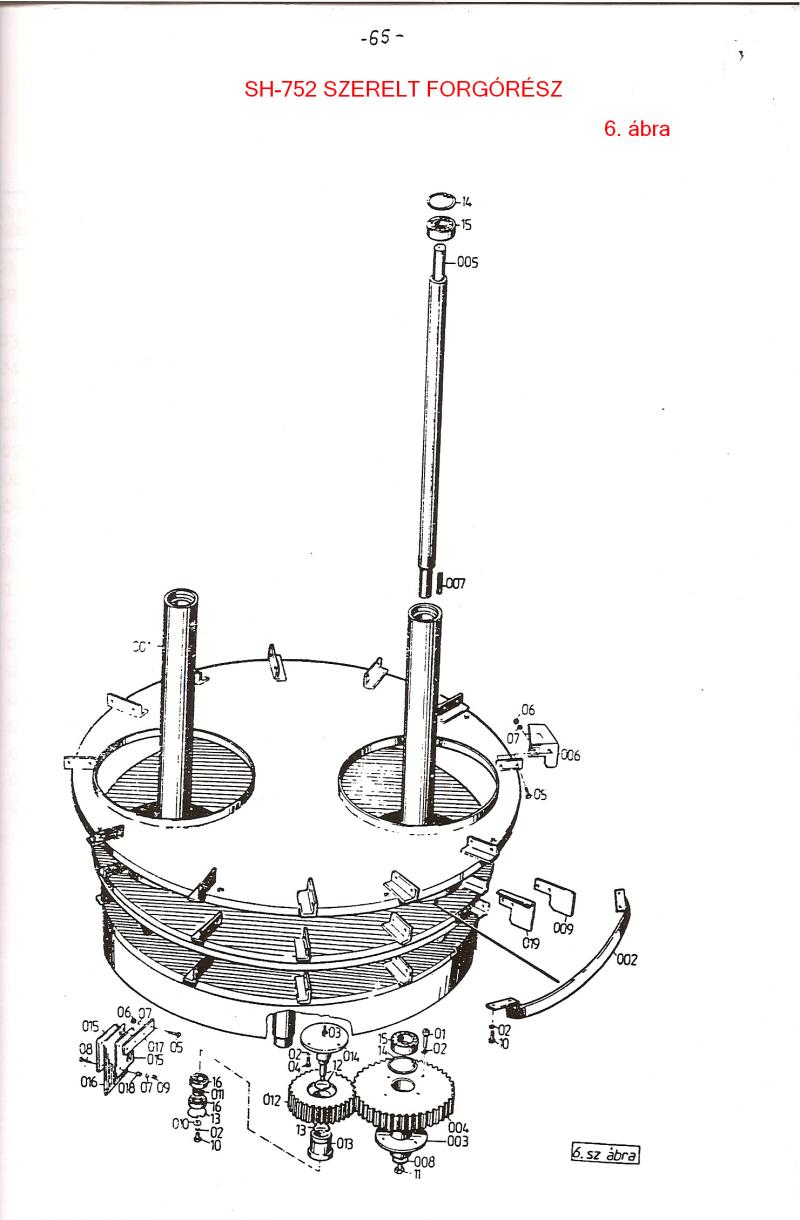

SH 752 szerelt forgórész 6. ábra
|
|
|
15
|

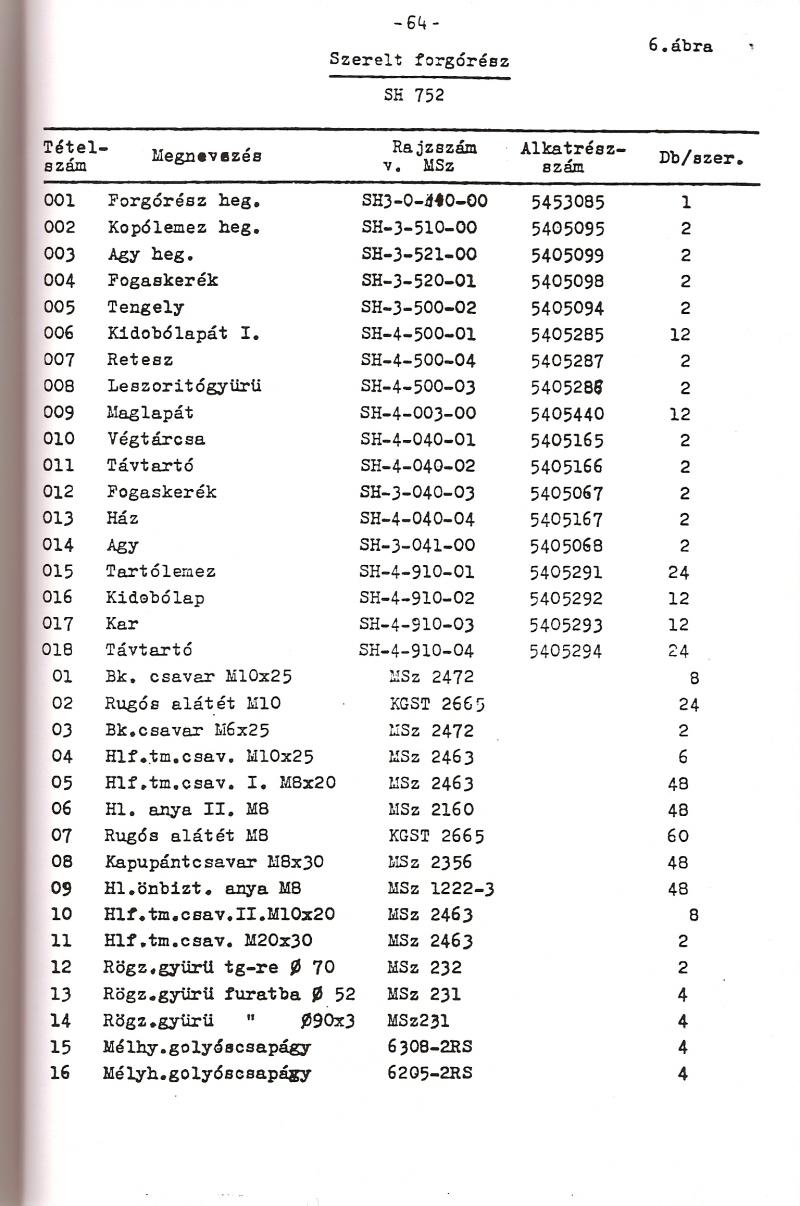

6. ábra tételei
|
|
|
16
|

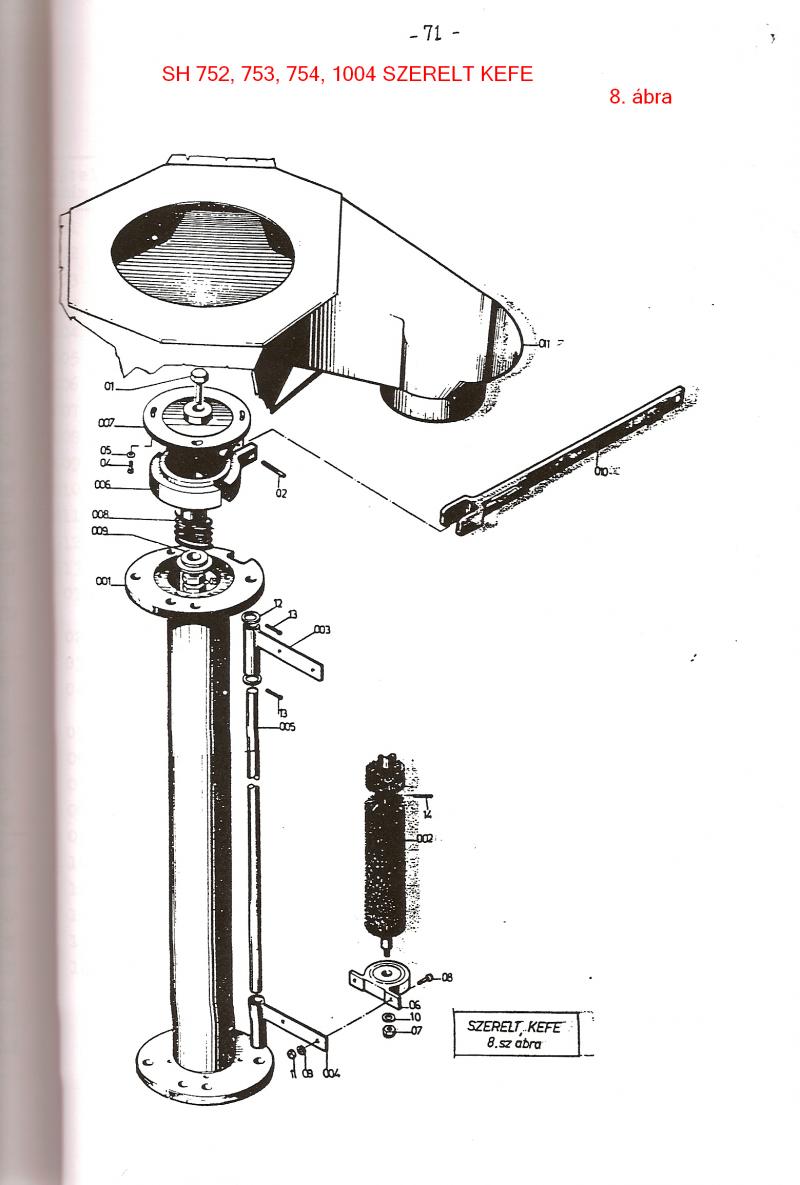

SH 752, 753, 754, 1004 szerelt kefe 8. ábra
|
|
|
17
|

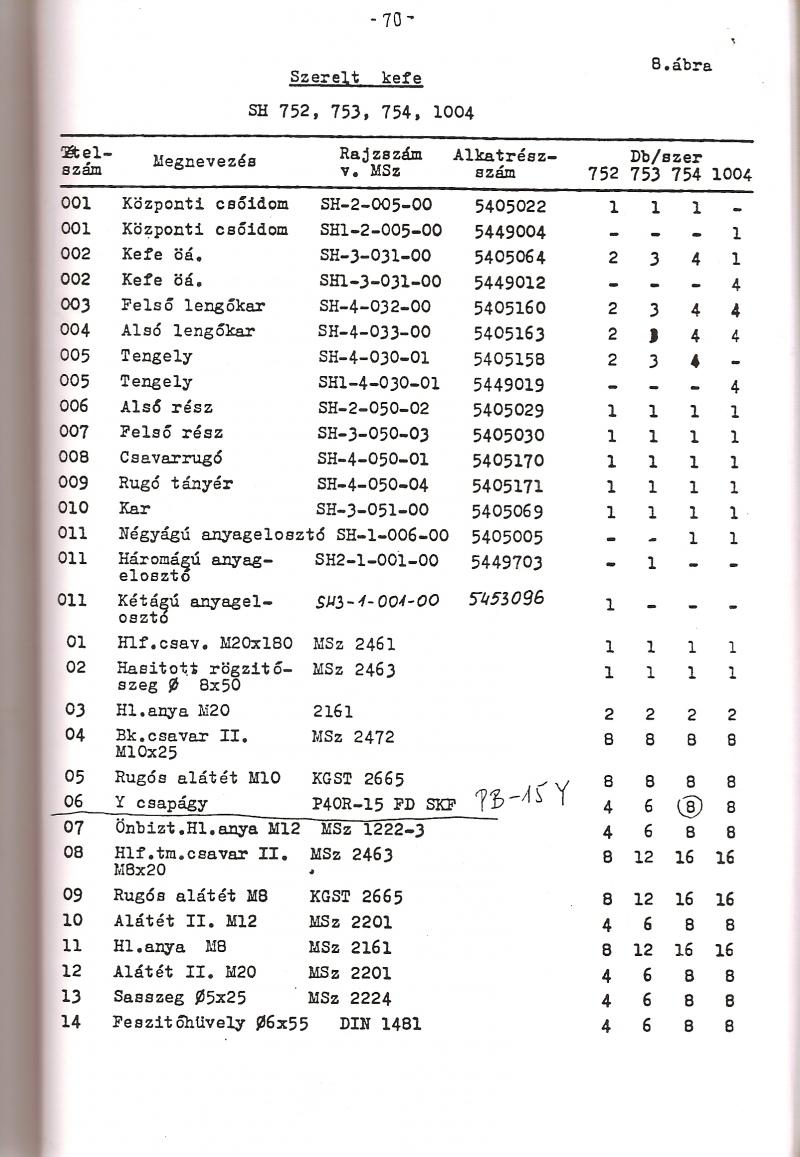

8. ábra tételei
|
|
|
18
|

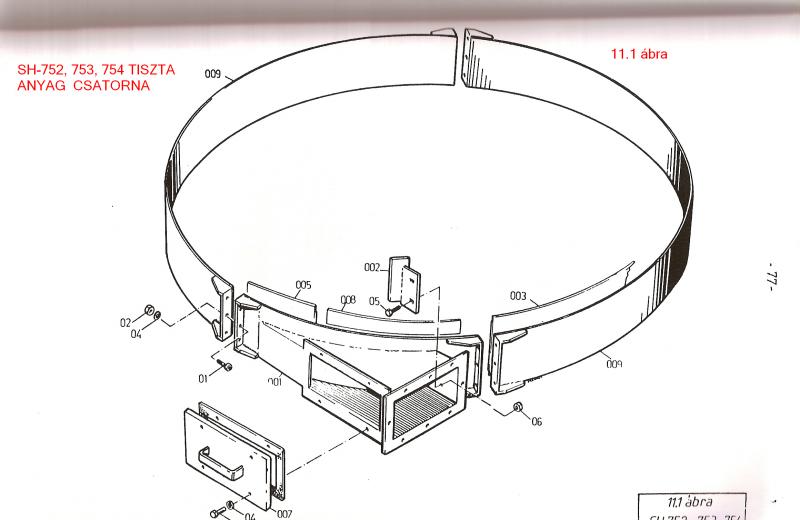

SH 752, 753, 754 tiszta anyag csatorna 11.1 ábra
|
|
|
19
|

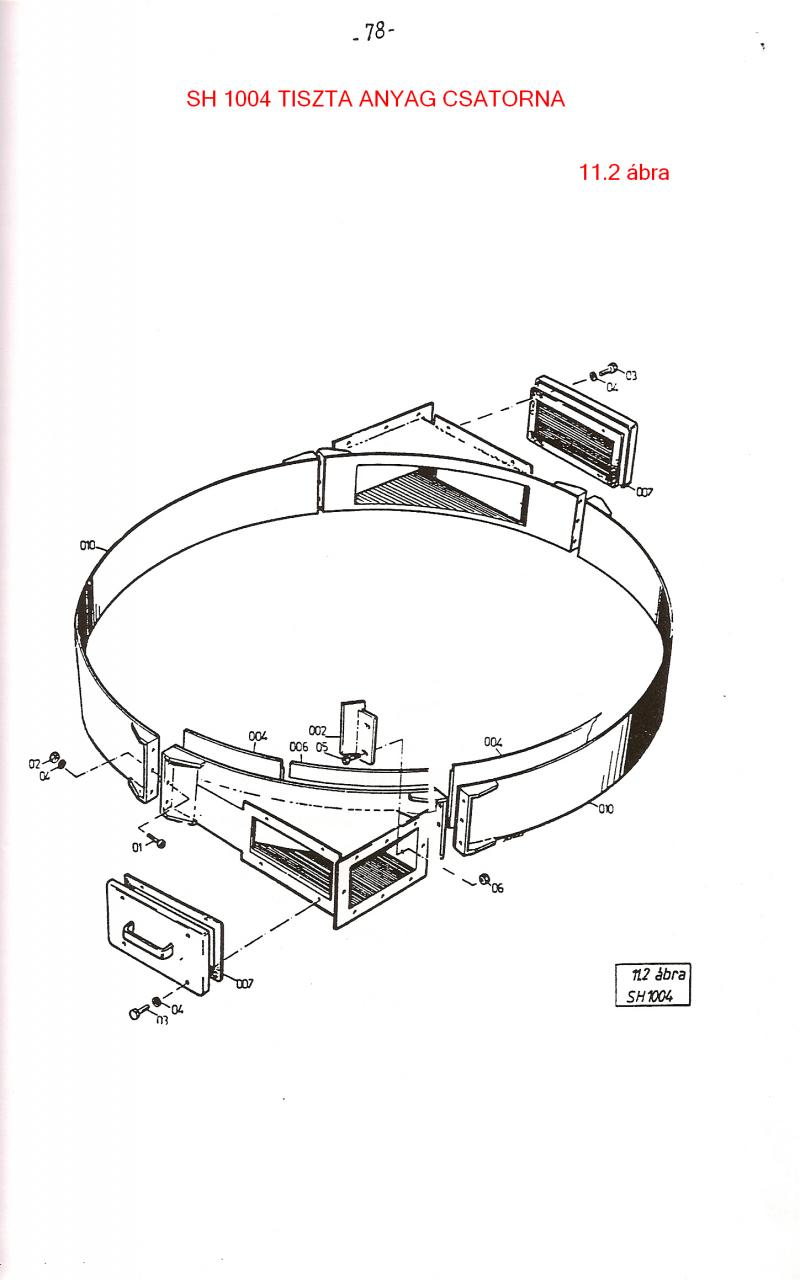

SH 104 tiszta anyag csatorna 11.2 ábra
|
|
|
20
|

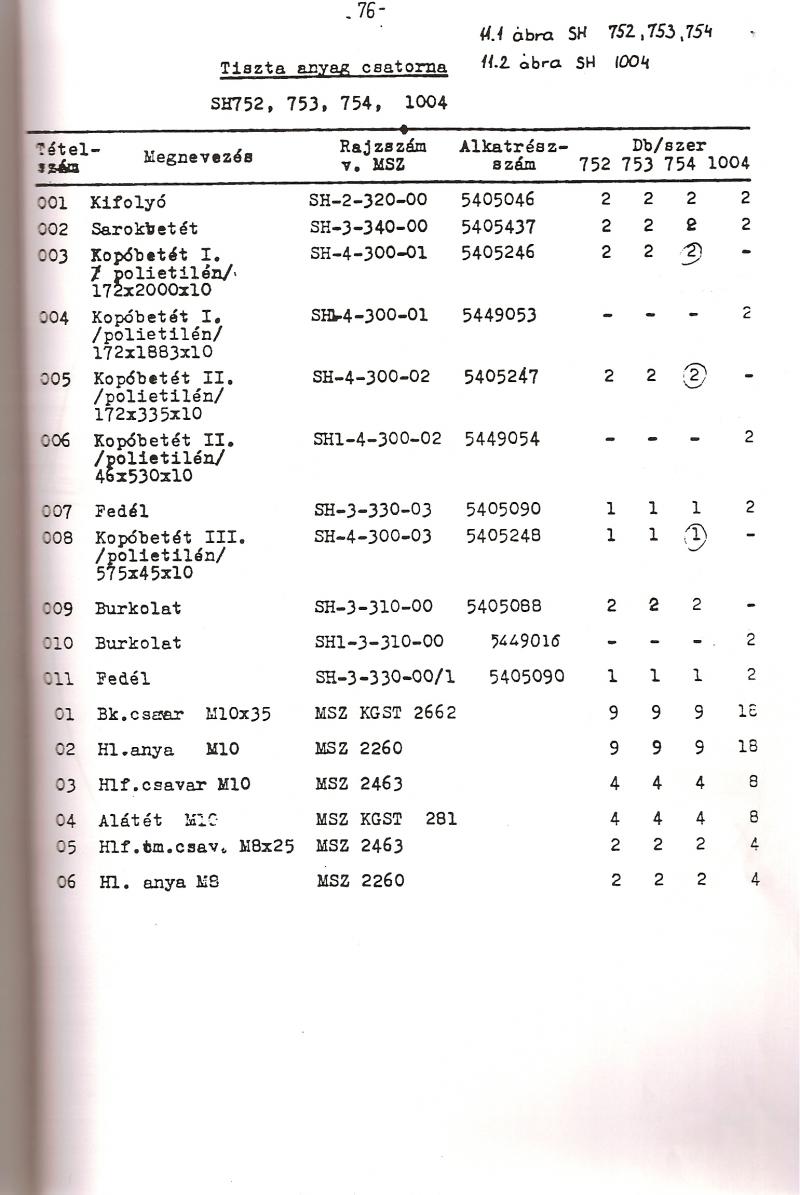

11.1 és 11.2 ábrák tételei
|
|
|
21
|

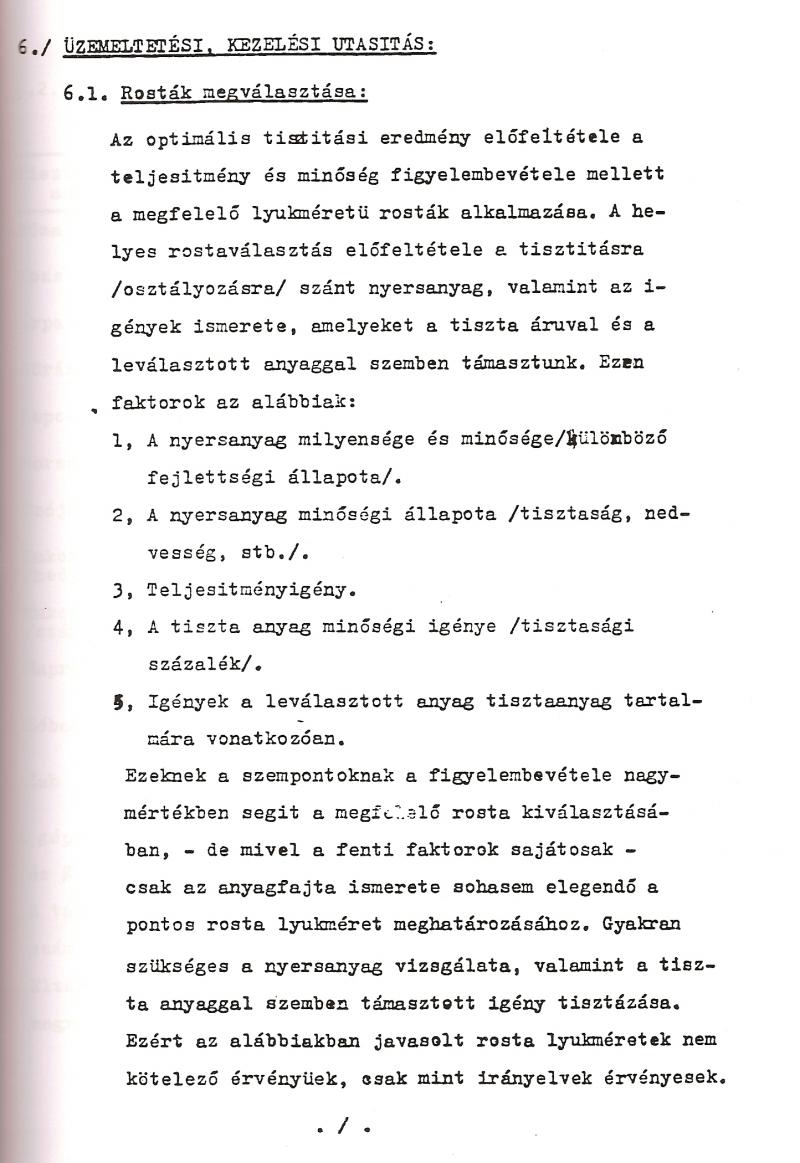

Rosták kiválasztása 1. oldal
|
|
|
22
|

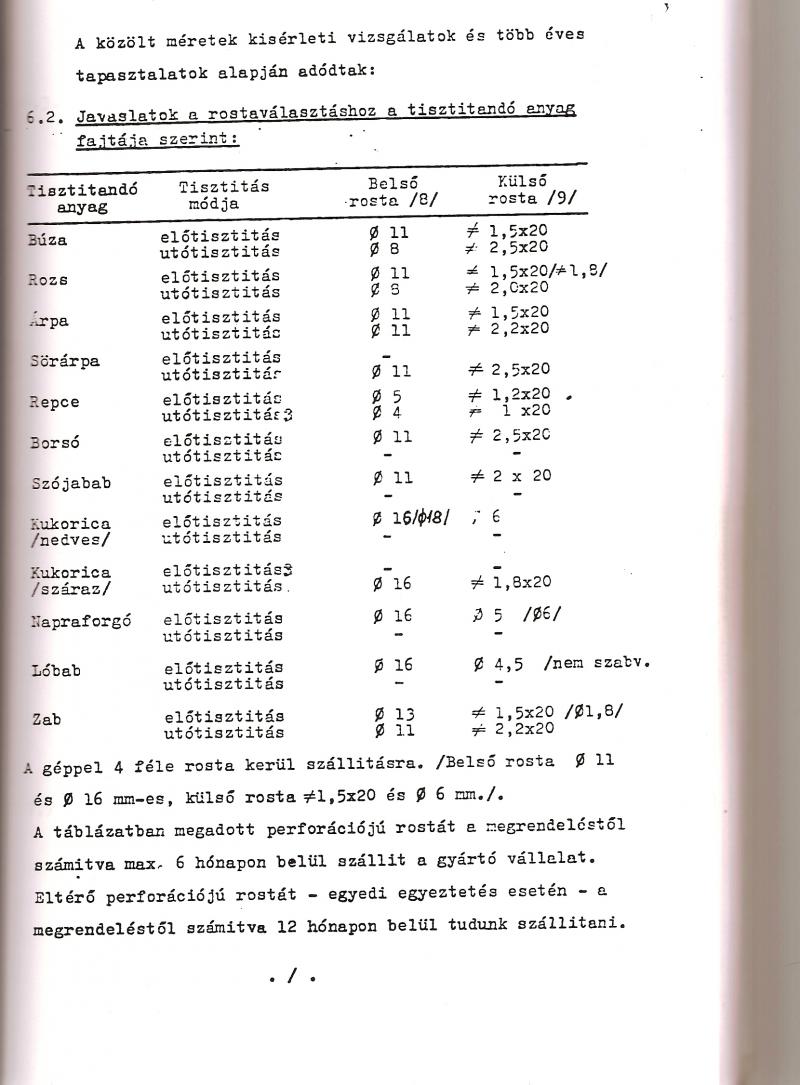

Rosták kiválasztása 2. oldal
|
|
|
s.sz.
|
Cikkszám
|
Megnevezés
|
Ábra
|
Tétel
|
Db/gép
|
Egységár
Ft/db
|
Kép
|
Ár érvényes
-tól
|
|
1
|
SH-1-000-05
|
Alsó végorom
(acél gyűrűvel együtt)
|
2
|
002
|
2,3,4
|
175.000
|
|
11.05.23.
|
|
|
|
Alsó végorom (ALU öntvény)
|
|
|
|
89.500
|
|
11.05.23.
|
|
2
|
SH-2-080-00
|
Belső rosta
|
2
|
007
|
2,3,4
|
35.000
|
|
2018.01.22
|
|
3
|
SH-2-090-00
|
Külső rosta
|
2
|
008
|
2,3,4
|
54.000
|
|
2018.01.22
|
|
4
|
SH-2-950-00
|
Felső végorom
|
2
|
009
|
2,3,4
|
75.000
|
|
2015.02.25
|
|
5
|
VZ 180L 15 kW
|
Villanymotor
|
2
|
01
|
1
|
|
|
|
|
6
|
VZ 200 Lr 18,5 kW
|
Villanymotor
|
2
|
01
|
1
|
|
|
|
|
7
|
SH-3-000-07
|
Fogaskerék
|
3
|
010
|
1
|
38.500
|
|
|
|
8
|
SH-3-520-01
|
Műanyag fogaskerék (nagy)
|
4
|
004
|
4
|
41.500
|
|
|
|
9
|
SH-3-040-03
|
Műanyag fogaskerék (kicsi)
|
4
|
012
|
4
|
29.500
|
|
|
|
10
|
SH-3-031-00
|
Kefe öá.
|
8
|
002
|
2,3,4
|
57.000
|
|
|
|
11
|
SH1-3-031-00
|
Kefe öá. (SH 1004)
|
8
|
002
|
4
|
57.000
|
|
|
|
12
|
|
Kefe csapágyak nélkül
|
|
|
|
45.000
|
|
|
|
13
|
SH-1-006-00
|
Négyágu anyagelosztó
|
8
|
011
|
1
|
180.000
|
|
|
|
14
|
SH2-1-001-00
|
Háromágu anyagelosztó
|
8
|
011
|
1
|
175.000
|
|
|
|
15
|
SH3-1-001-00
|
Kétágu anyagelosztó
|
8
|
011
|
1
|
132.000
|
|
|
|
16
|
SH-4-300-01
|
Kopóbetét I. (polietilén) 172x2000x10 (SH 752,753, 754 )
|
11.1
|
003
|
2
|
48.000
|
|
|
|
17
|
SH1-4-300-01
|
Kopóbetét I. (polietilén) 172x1883x10 SH-1004
|
11.2
|
004
|
2
|
46.500
|
|
|
|
18
|
SH-4-300-02
|
Kopóbetét II,(polietilén) 172x335x10 SH 752,753, 754
|
11.1
|
005
|
2
|
11.000
|
|
|
|
19
|
SH1-4-300-02
|
Kopóbetét II. (polietilén) 46x530x10 SH 1004
|
12.1
|
006
|
2
|
13.500
|
|
|
|
20
|
SH-4-300-03
|
Kopóbetét III. (polietilén) 575x45x10 SH-752, 753,754
|
11.1
|
008
|
1
|
9.600
|
|
|
|
21
|
|
Maglapát kompletten
|
|
|
|
6.100
|
|
|
|
22
|
|
Kidobólapát kompletten
|
|
|
|
6.100
|
|
|
|
23
|
|
Maglapát
|
|
|
|
4.000
|
|
|
|
24
|
|
Kidobólapát
|
|
|
|
4.000
|
|
|
|
