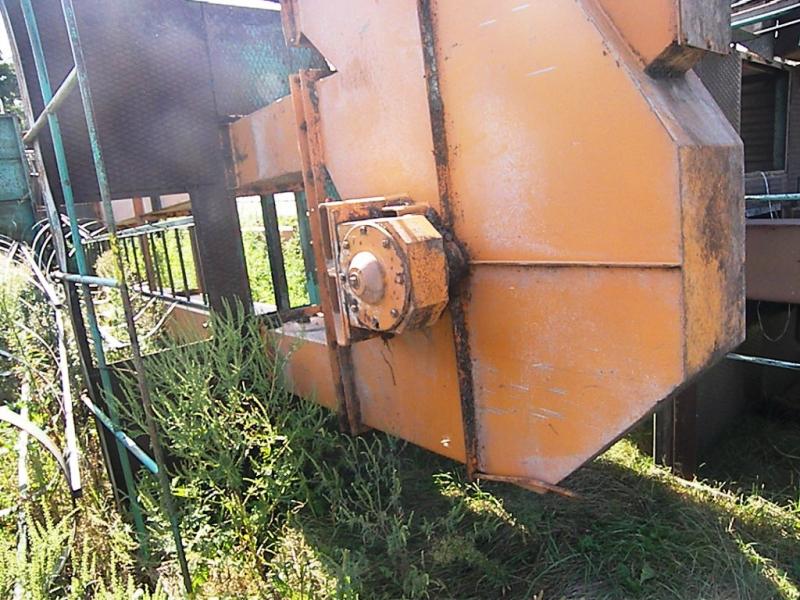

FELVONÓ FEJ

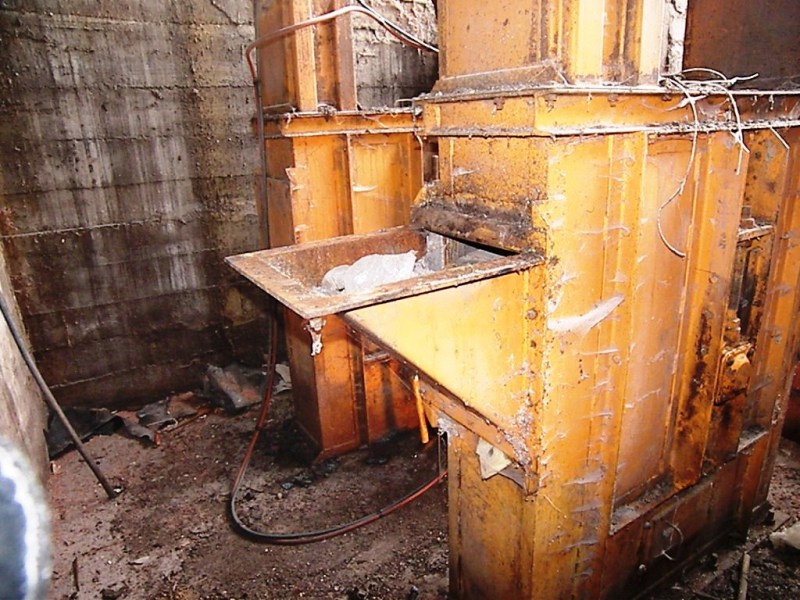

FELVONÓ LÁB

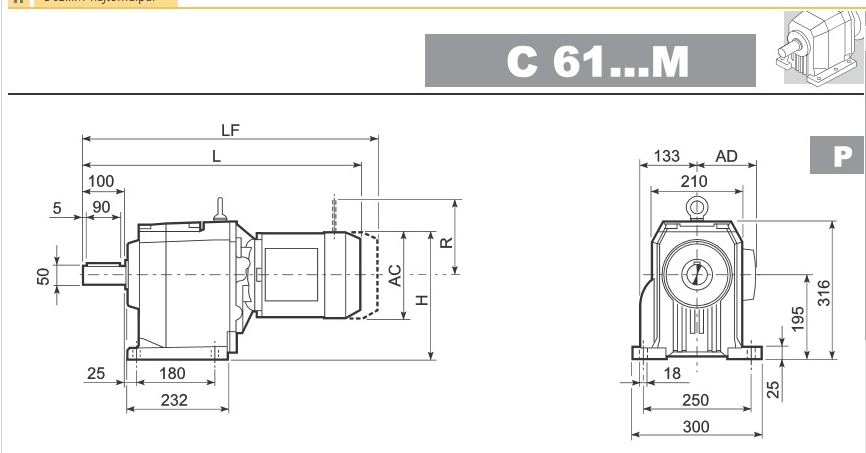

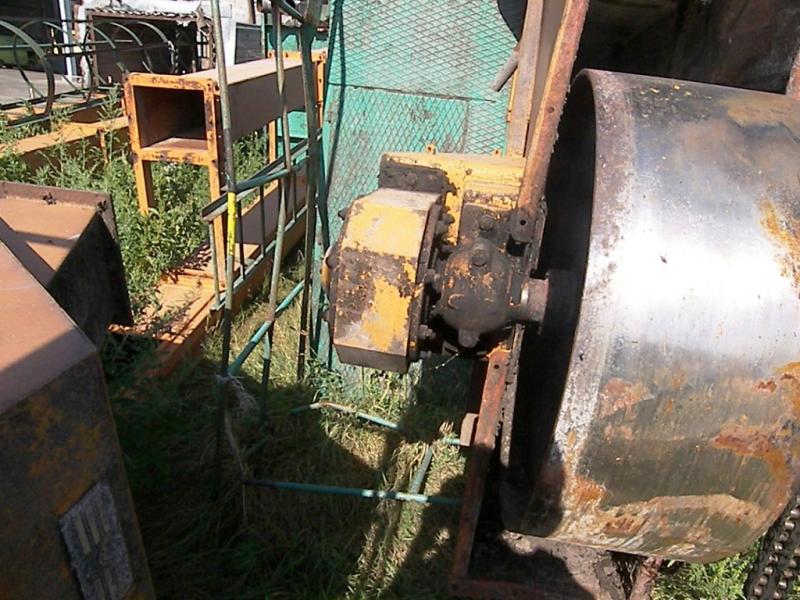

Hajtóműves villanymotor SEV-40 felvonóhoz.
.jpg)
.jpg)
Teljesítmény: 7,5 kW
Fordulatszám: 125 f/p
Nyomaték: 1350 Nm
Üzemi tényező: 2,29
Tengely irányú furatközép: 180 mm
Tengelyre merőleges furatközép: 250 mm
Tengely magasság: 195 mm
Ára: 450.000,- Ft+ÁFA
A korábbi NDK-s 7,5 kW/125 f/p ZG-4 hajtóműházak kiváltására alkalmas. A talpfuratok kis eltéréssel egyeznek, a tengely átmérő 60 mm helyett 50 mm. A lánckereket perselyezni kell.
A nyomatéka viszont lényegesen nagyobb. a ZG-4 es házba szerelt hajtómű nyomatéka 536 Nm, C61 házas hajtóműé pedig 1350 Nm.

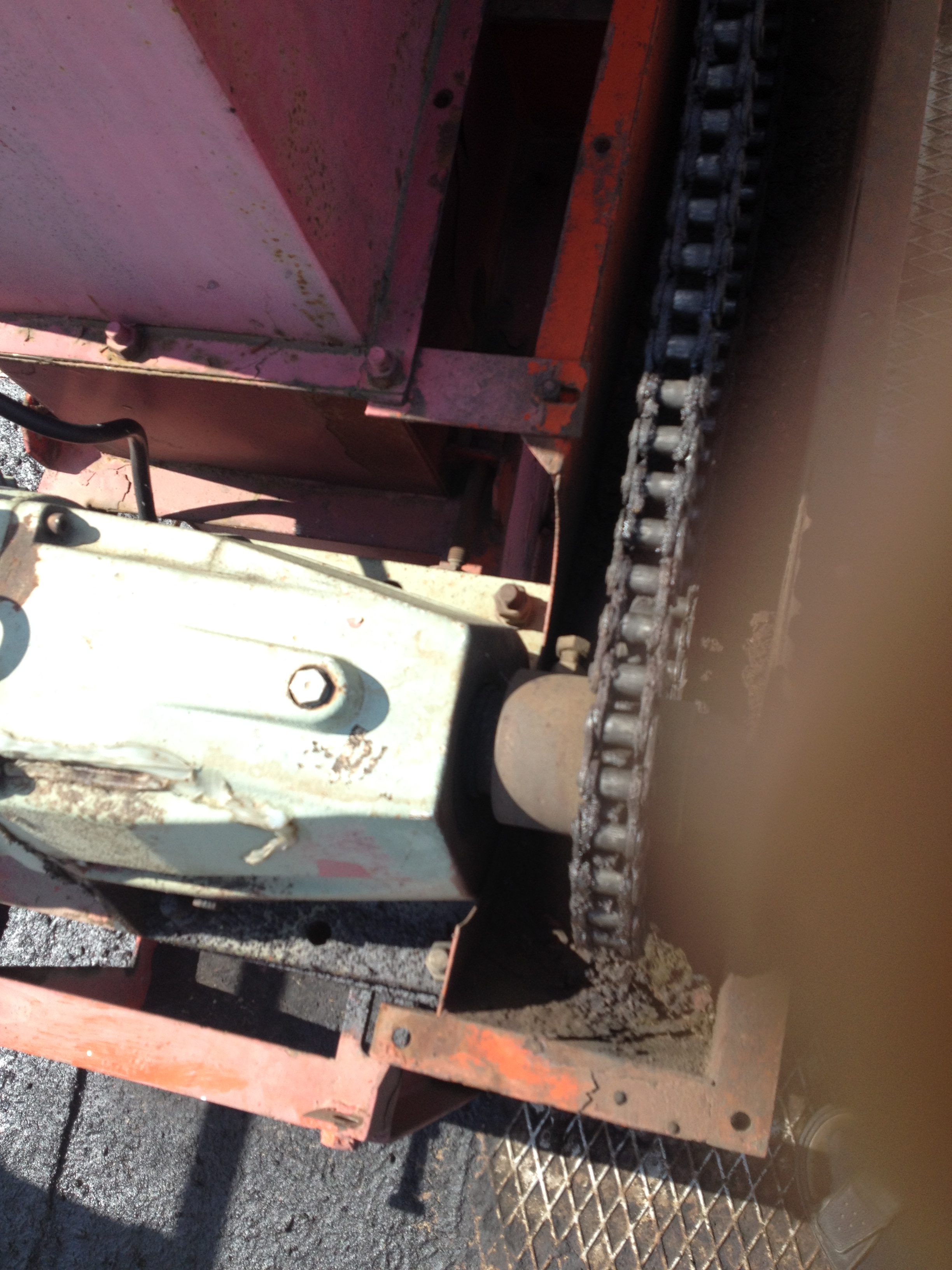

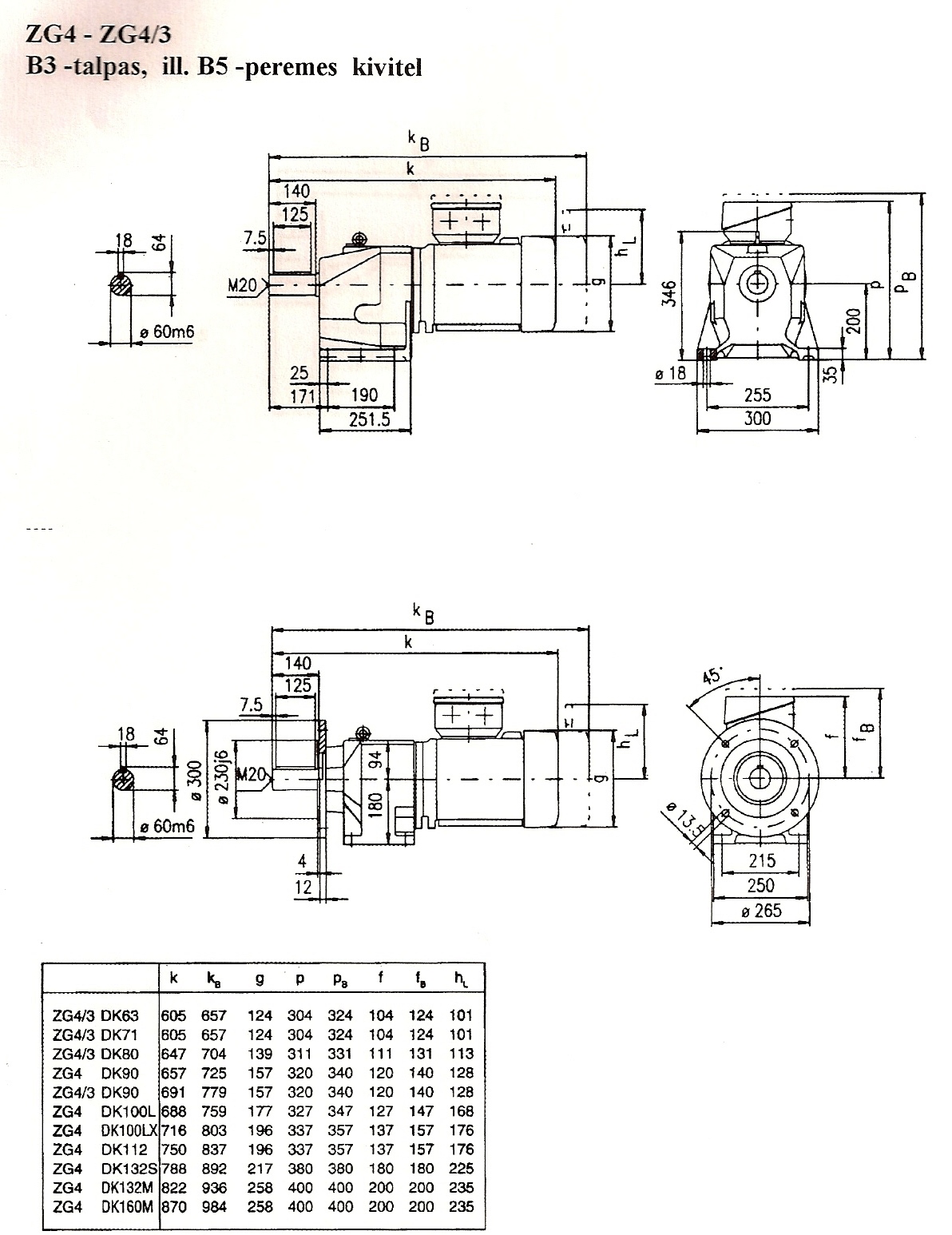

Az alábbiak a régi NDK-s ZG-4 hajtóműház méretei:
|
A leggyakoribb homlokkerekes hajtóművek összehasonlító méretei:
| Típus |
tengely átmérő mm |
teng. ir. furatközép mm |
teng. merőleges furatközép mm |
Megjegyzés |
| ZG3 |
48 |
150 |
205 |
NDK |
| ZG4 |
60 |
190 |
225 |
NDK |
| ZG5 |
75 |
245 |
315 |
NDK |
| C51 |
40 |
156 |
225 |
Olasz |
| C61 |
50 |
180 |
250 |
Olasz |
| C70 |
60 |
165 |
300 |
Olasz |
FONTOSABB RÉSZEK A SEV-40 FELVONÓ GÉPKÖNYVÉBŐL
|
s.sz.
|
Megnevezés
|
Kép
|
|
|
|
|
|
|
|
|
|
1
|

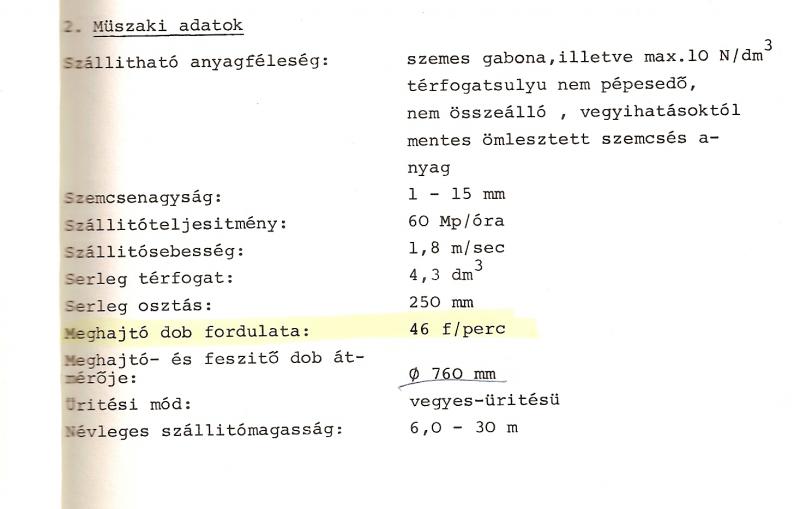

Műszaki adatok
|
|
|
|
|
2
|

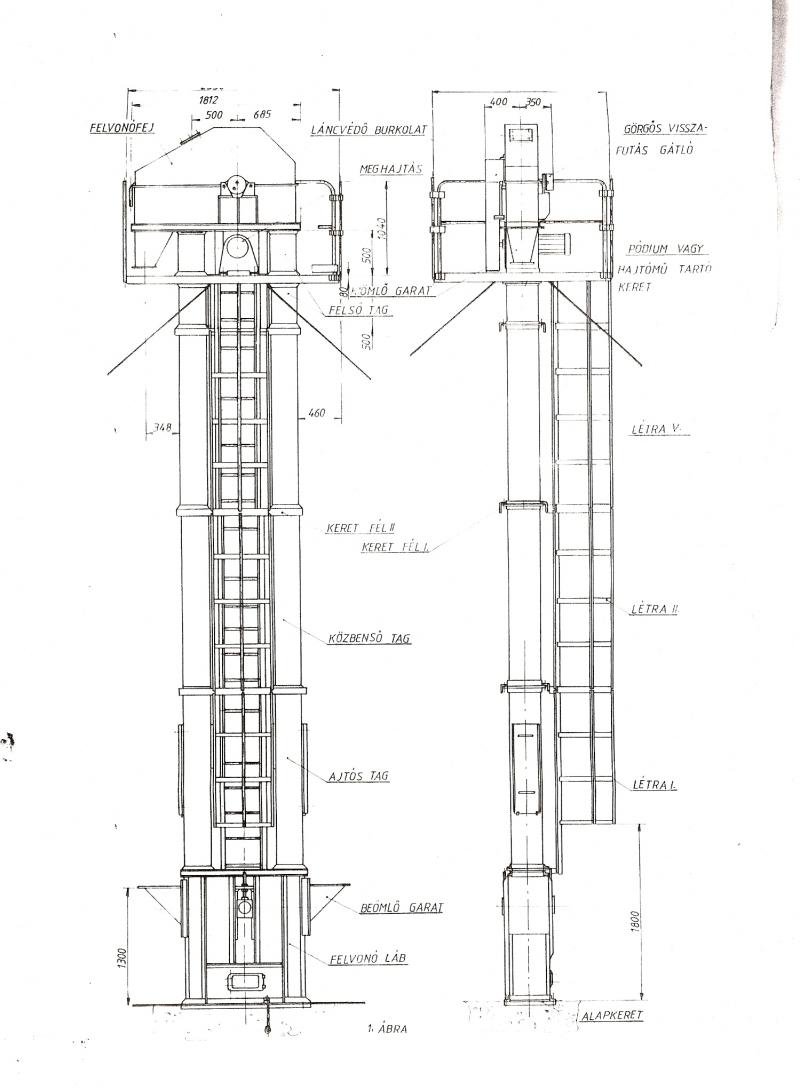

Főösszeállítás
|
|
|
|
|
3
|

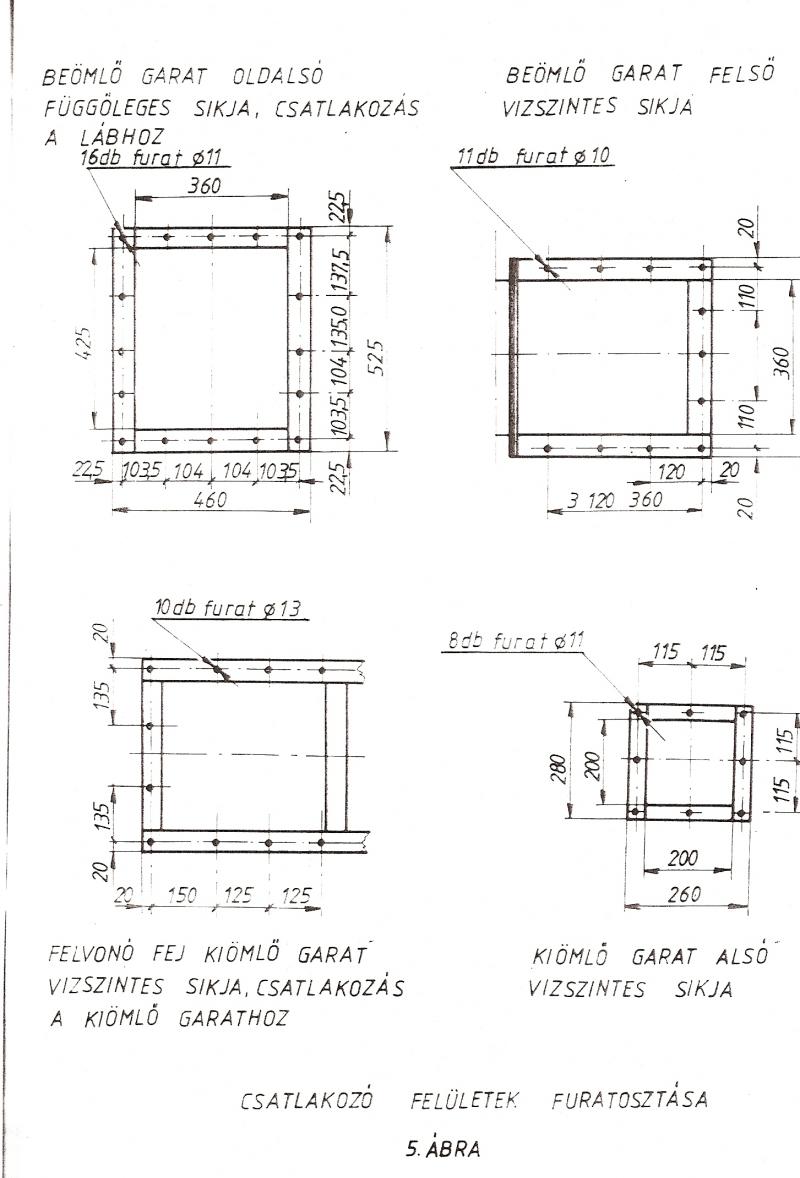

Csatlakozó felületek
|
|
|
|
|
4
|

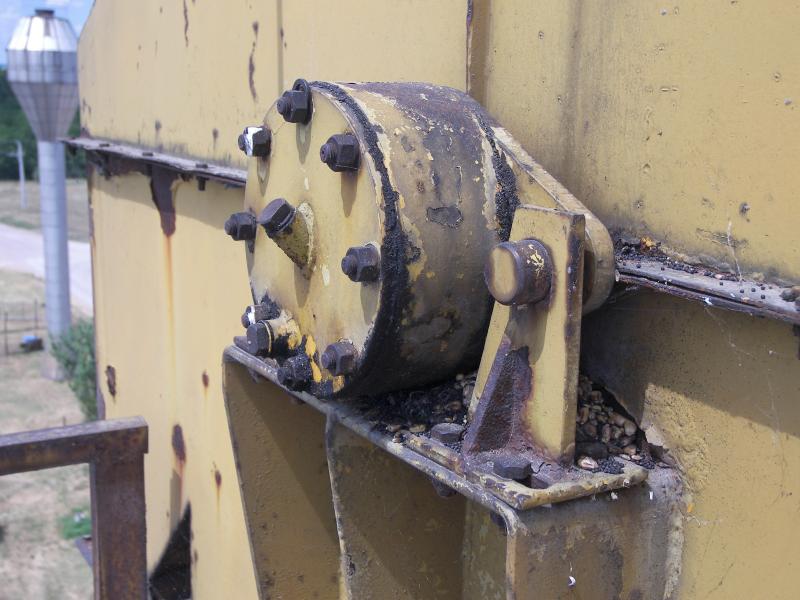

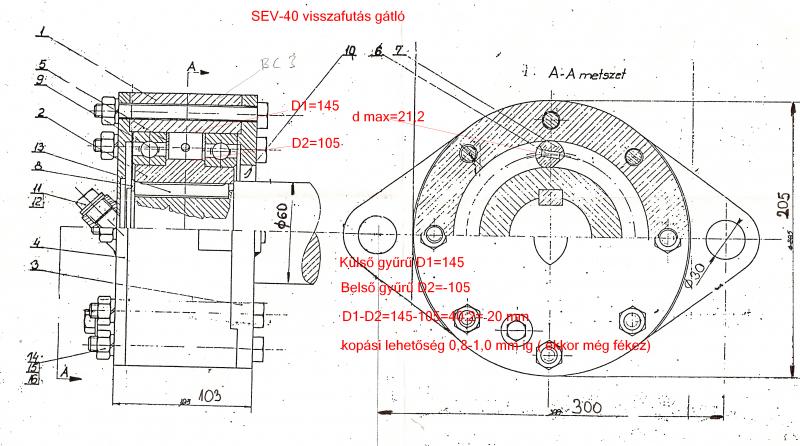

Visszafutás gátló
|
|
|
|
|
5
|
SEV-40 viszafutás gátló beépítés
|
|
|
|
|
6
|

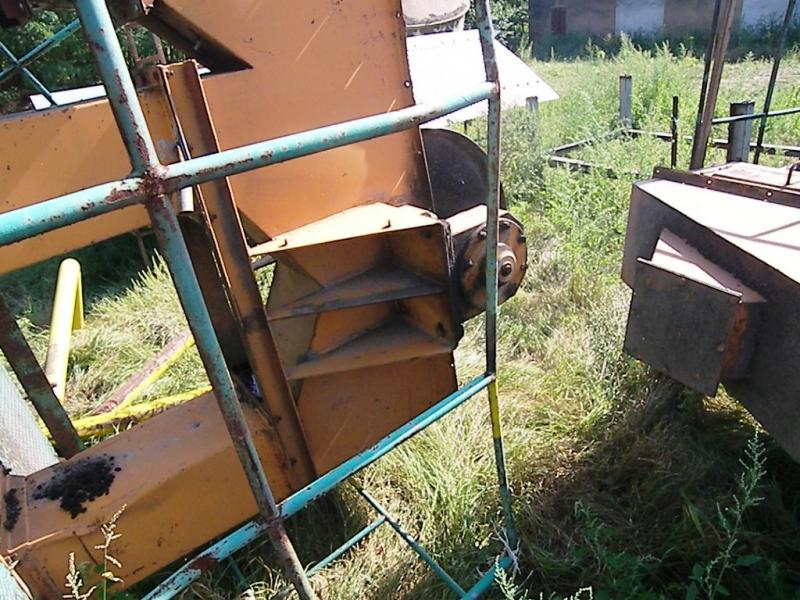

SEV-40 M visszafutásgátló beépítés
( A meghajtó tengely mindkét oldalon talpas csapágyházban csapágyazott, eltérően a SEV-40 megoldásától. )
|
|
|
|
ALKATRÉSZEK
|
s.sz.
|
Méret
|
Megnevezés
|
Ábra
|
Tétel
|
db/gép
|
Egységár
Ft/db
|
Kép
1
|
Ár érvényes
-tól
|
|
|
|
|
|
|
|
|
|
|
|
1
|
átm.760/270
|
Felső dob
|
|
|
1
|
90.000
|
|
|
|
2
|
Hossz: 673 mm
|
Felső dobtengely (újabb kivitel)
|
|
|
1
|
85.000
|
|
|
|
3
|
Hossz: 730 mm
|
Felső dobtengely ( régebbi kivitel) Megjegyzés: a dobok méretei is különböznek.
|
|
|
1
|
85.000
|
|
|
|
4
|
|
Visszafutásgátló új (SEV-40 )
|
|
|
1
|
190.000
|
|
|
|
5
|
|
Visszafutásgátló felújított (SEV-40 )
Cseredarabos megoldás, a külső gyűrűt kérem cseredarabként, a fedelek maradnak.
( A külső gyűrű átm.200 BC3 anyag )
csapágy méret: 6019 2 db.
Fedél simmering méret: 100x75x10
|
|
|
1
|
150.000
|
|
|
|
6
|
SNH 213
|

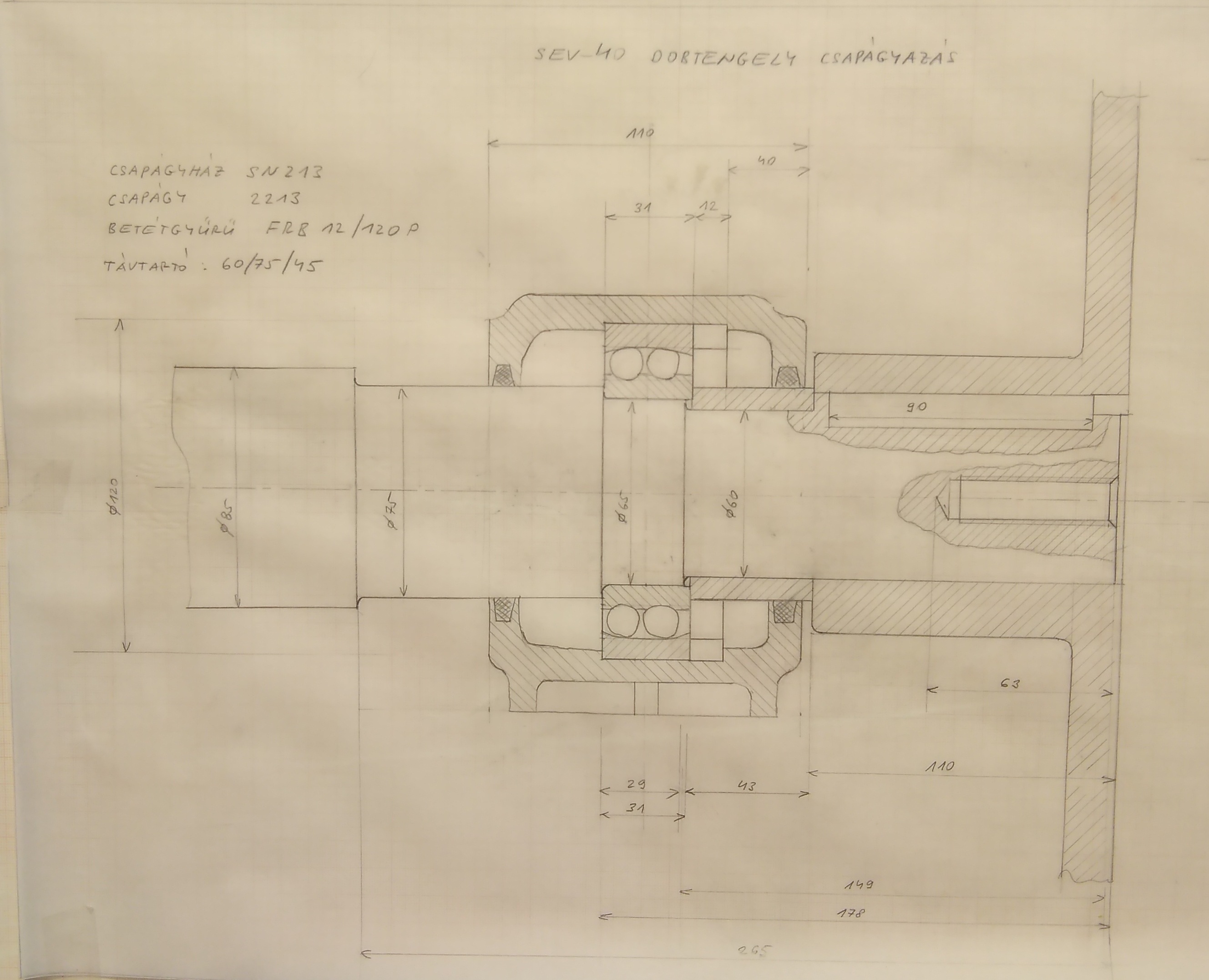

Álló csapágyház hengeres furatú csapágyhoz( felső dobcsapágyház )
|
|
|
1
|
|
|
|
|
7
|
2213 E
|
Beálló golyóscsapágy hengeres furattal ( felső dobcsapágy)
|
|
|
1
|
|
|
|
|
8
|
FRB 10/120
|
Betétgyűrű a 2213 csapágyhoz
|
|
|
2
|
|
|
|
|
9
|
FS 170
|
Nemez tömítés a 2213 csapágyhoz
|
|
|
4
|
|
|
|
|
10
|
|
Felvonóláb- burkolat tengely és feszítő szerkezet nélkül, horganyozva
|
|
|
|
450.000
|
|
|
|
11
|
|
Alsó dob
|
|
|
|
90.000
|
|
|
|
12
|
|
Alsó dobtengely
|
|
|
|
80.000
|
|
|
|
13
|
SEV-362
|

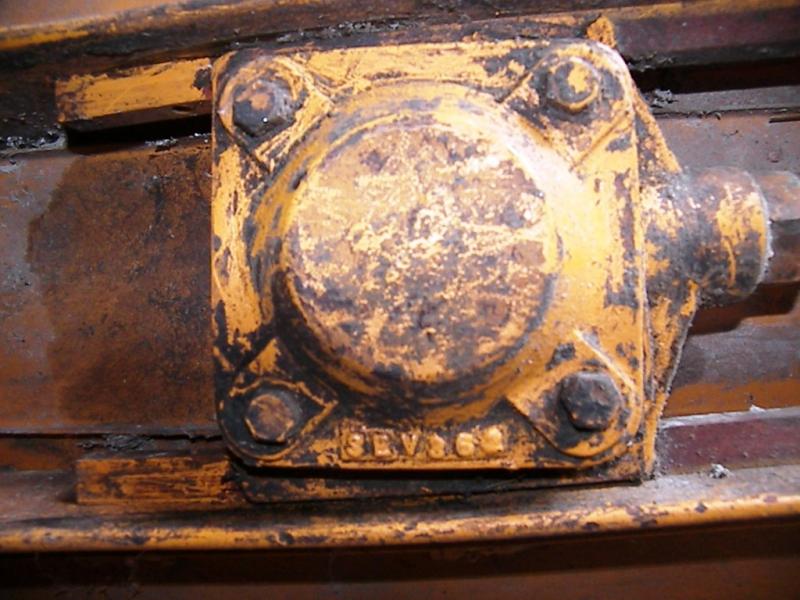

Alsó dobcsapágyház
(házi szabvány szerinti )
|
|
|
|
|
|
|
|
14
|
2213
sim.: 75x100x10
|
Alsó dobcsapágy
|
|
|
|
|
|
|
|
15
|
250 mm/5bet
|
Serleges felvonó heveder (Ft/m)
|
|
|
|
4.900
|
|
|
|
16
|
250 mm/6 bet.
|
Serleges felvonó heveder (Ft/m)
|
|
|
|
5.200
|
|
|
|
17
|
M8x25
|
Serlegcsavar +anya+alátét
|
|
|
|
150
|
|
|
|
18
|
M8x40
|
Serlegcsavar (végtelenítéshez)
|
|
|
|
60
|
|
|
|
19
|
|
M10x35 serlegcsavar+anya+alátét
|
|
|
|
180
|
|
|
|
20
|
SPS-230-160
|

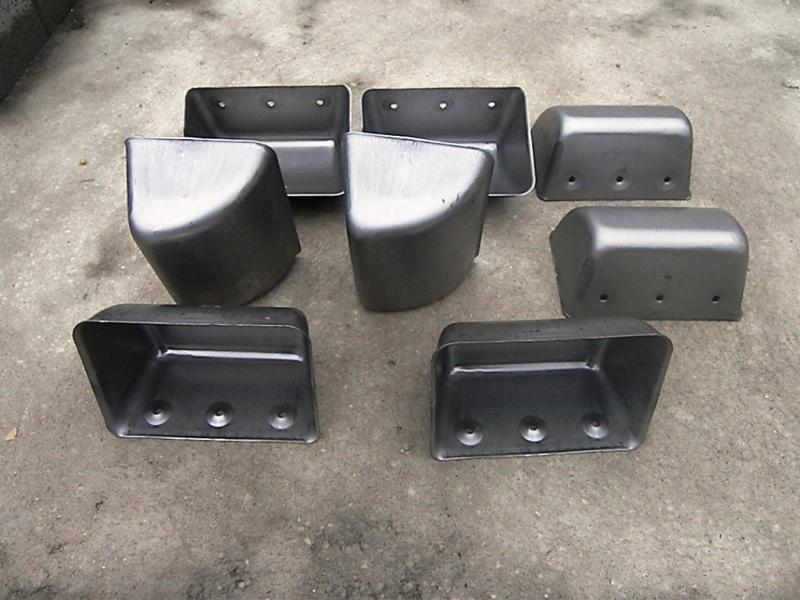

Mélyhúzott serleg 230 mm-es
|
|
|
|
2.100
|
|
|
HEGESZTETT SERLEGEK A SEV-40 SERLEGES FELVONÓHOZ
A SEV-40 serleges felvonó hegesztett serlegeit, a körülményes csomagolás és a nehézkes postai feladás miatt saját gépkocsival szállítom.
A NAGY MÉRETŰ HEGESZTETT SERLEGEK ÁRA A SZÁLLÍTÁSI TÁVOLSÁG ÉS A MENNYISÉG FÜGGVÉNYÉBEN
|
Szállítási
táv.
km
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
Mennyiség
db
|
|
|
|
|
|
|
|
|
|
|
|
10
|
3.375
|
3.510
|
3.645
|
3.105
|
3.915
|
4.050
|
4.995
|
4.995
|
4.455
|
4.590
|
|
15
|
3.330
|
3.420
|
3.510
|
2.925
|
3.690
|
3.780
|
4.410
|
4.410
|
4.050
|
4.140
|
|
20
|
3.308
|
3.375
|
3.443
|
2.835
|
3.578
|
3.645
|
4.118
|
4.118
|
3.848
|
3.915
|
|
25
|
3.294
|
3.348
|
3.402
|
2.781
|
3.510
|
3.564
|
3.942
|
3.942
|
3.726
|
3.780
|
|
30
|
3.285
|
3.330
|
3.375
|
2.745
|
3.465
|
3.510
|
3.870
|
3.960
|
3.645
|
3.690
|
|
40
|
3.274
|
3.308
|
3.341
|
2.700
|
3.409
|
3.443
|
4.185
|
4.320
|
3.544
|
3.578
|
|
50
|
3.267
|
3.294
|
3.321
|
2.673
|
3.375
|
3.402
|
3.996
|
4.104
|
3.483
|
3.510
|
|
60
|
3.263
|
3.285
|
3.308
|
2.655
|
3.353
|
3.375
|
3.870
|
3.960
|
3.443
|
3.465
|
|
70
|
3.259
|
3.279
|
3.298
|
2.642
|
3.336
|
3.356
|
3.780
|
3.857
|
3.414
|
3.433
|
|
100
|
3.254
|
3.267
|
3.281
|
2.619
|
3.308
|
3.321
|
3.618
|
3.672
|
3.362
|
3.375
|
A kis méretű serlegek ára a fenti táblázatban szereplő áraknál 20%-kal kevesebb.
A heveder lyukasztás díja 300,- Ft +ÁFA/m
|
EGÉSZ ÉVBEN VÁLLALJUK SERLEGES FELVONÓK JAVÍTÁSÁT
- heveder csere, serlegek cseréje
- hajtóművek le és felszerelése
- hajtóművek javítása szakműhelyben
Kérjen árajánlatot !
30/9 690-575
