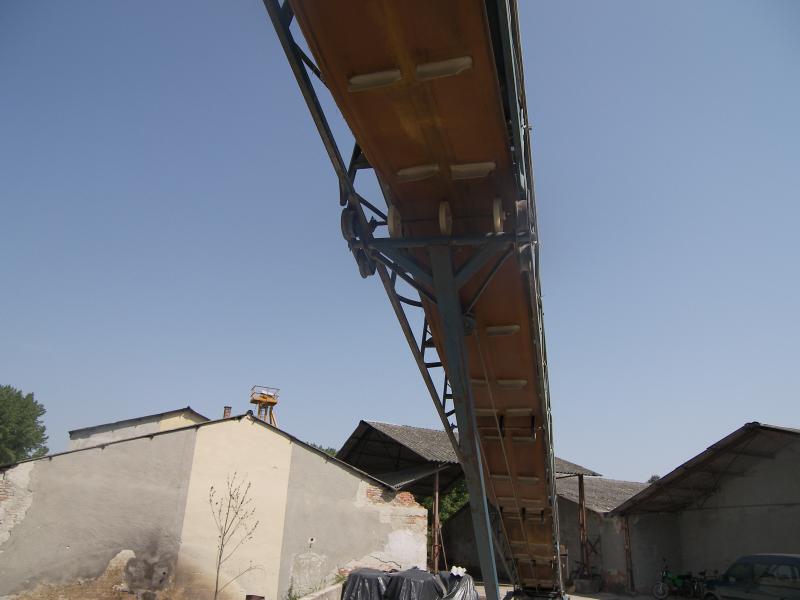

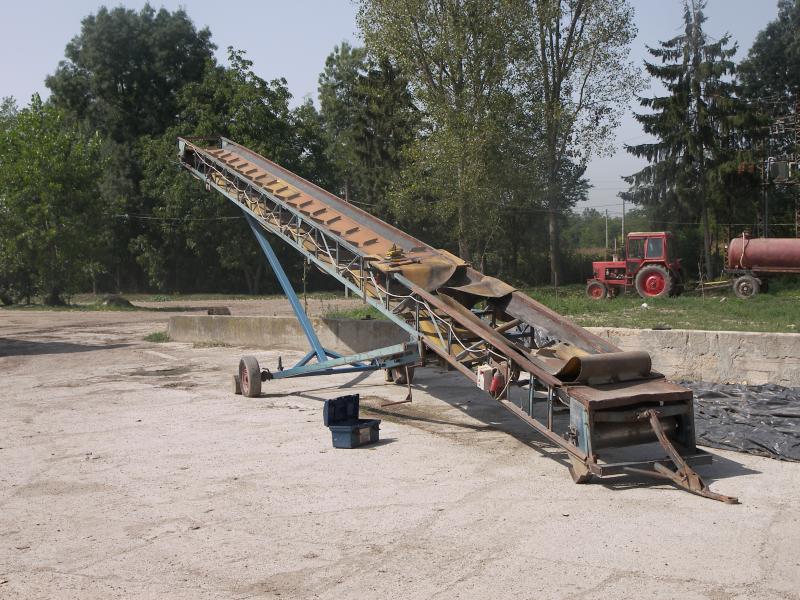

3.2. T-224 szállítószalag alkatrészei
T-222, T223, T224 típusú szállítószalagok alkatrészei
FONTOSABB RÉSZEK A GÉPKÖNYVBŐL
| s.sz. | Megnevezés | Kép |

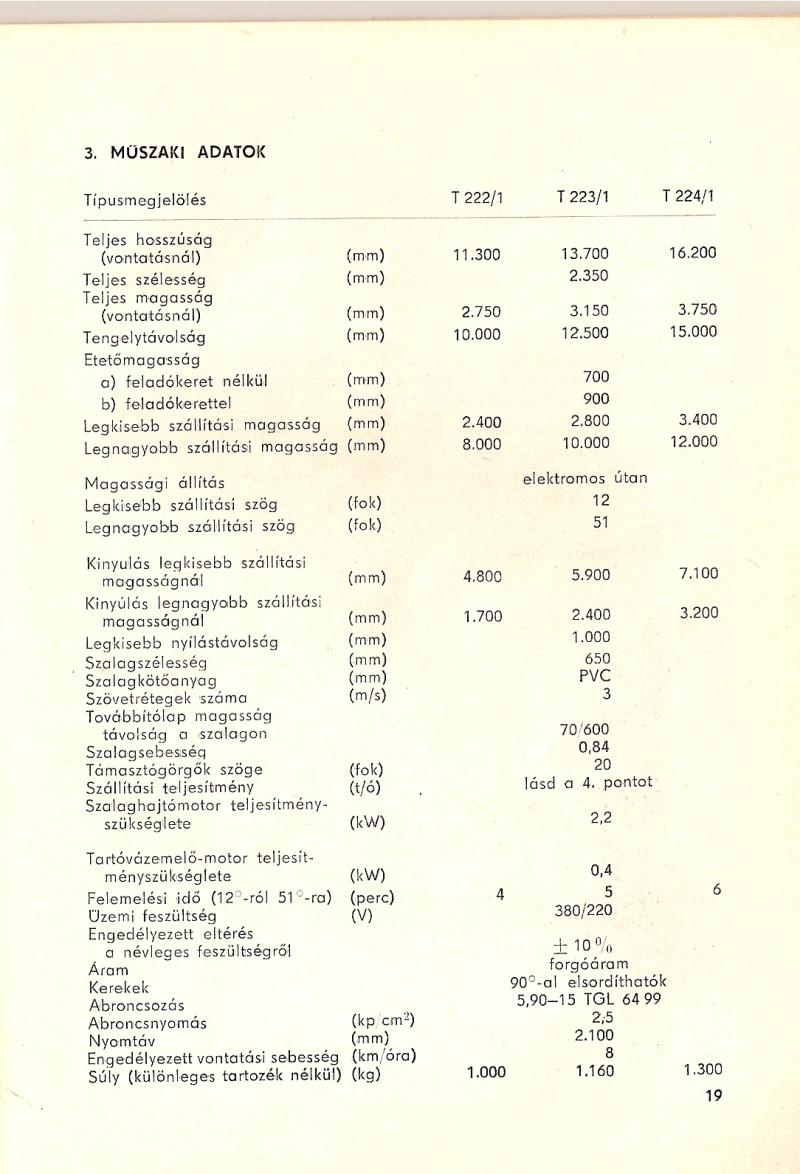

| 1 | Műszaki adatok |  |

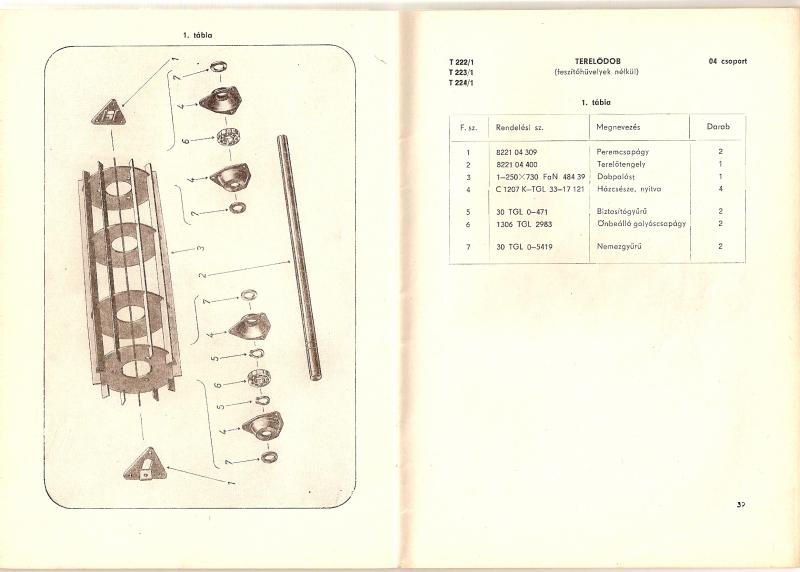

| 2 | 1. tábla terelődob |  |

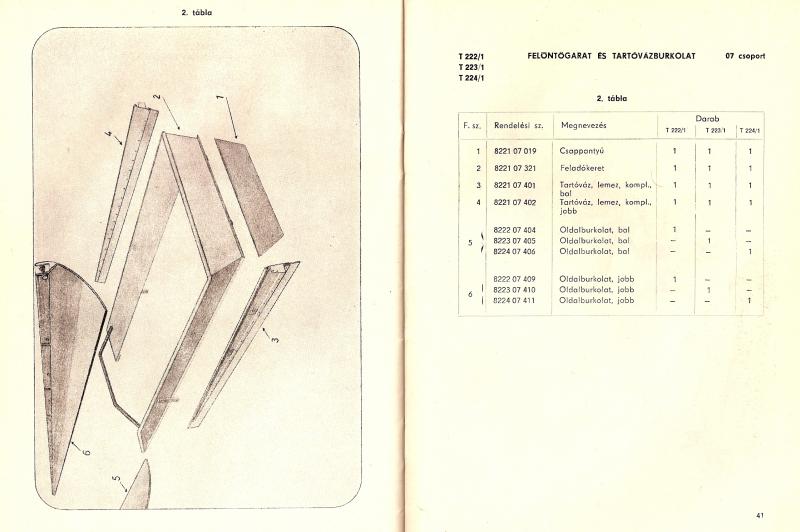

| 3 | 2. tábla felöntőgarat és tartóvázburkolat |  |

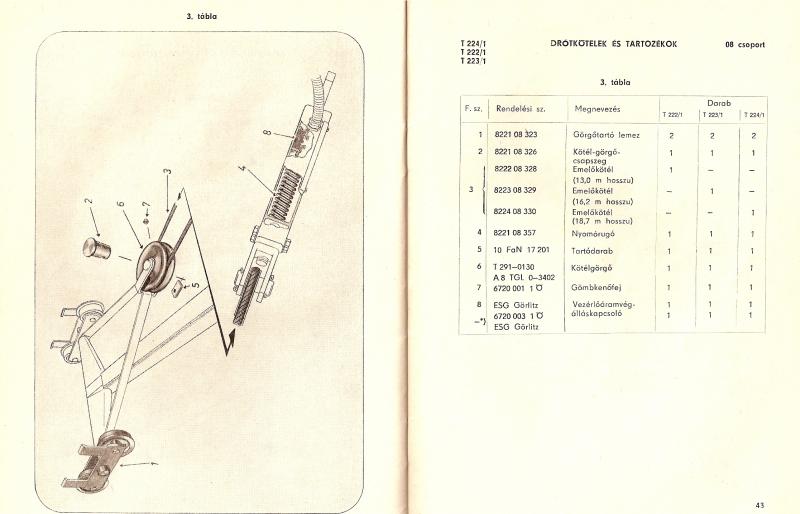

| 4 | 3. tábla drótkötelek és tartozékok |  |

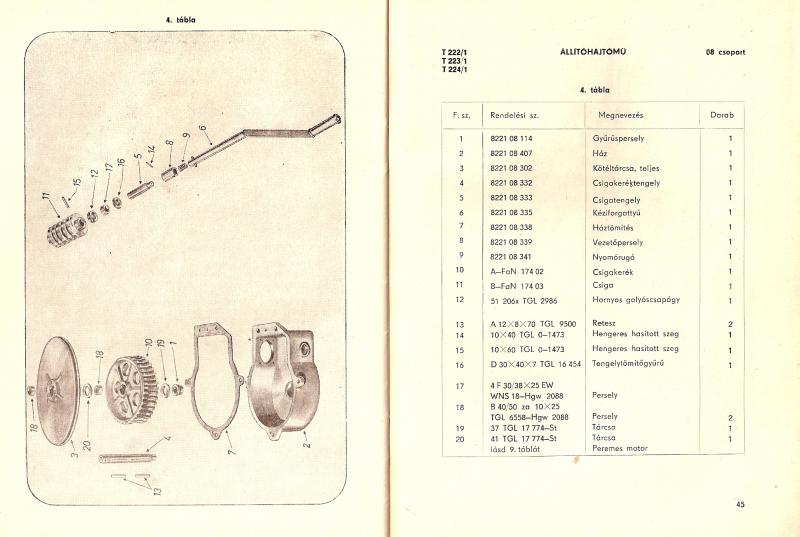

| 5 | 4. tábla állító hajtómű |  |
| 6 | 5. tábla elfordítható kerék bal |  |

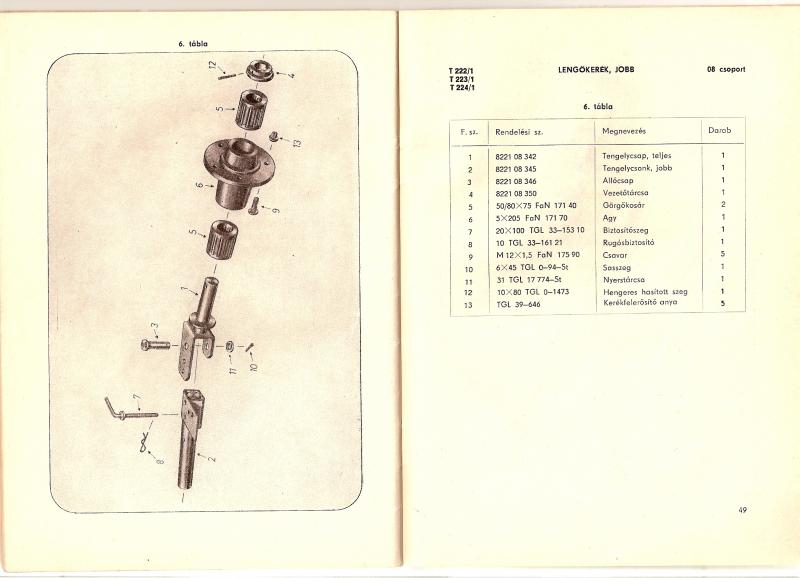

| 7 | 6. tábla lengőkerék jobb |  |

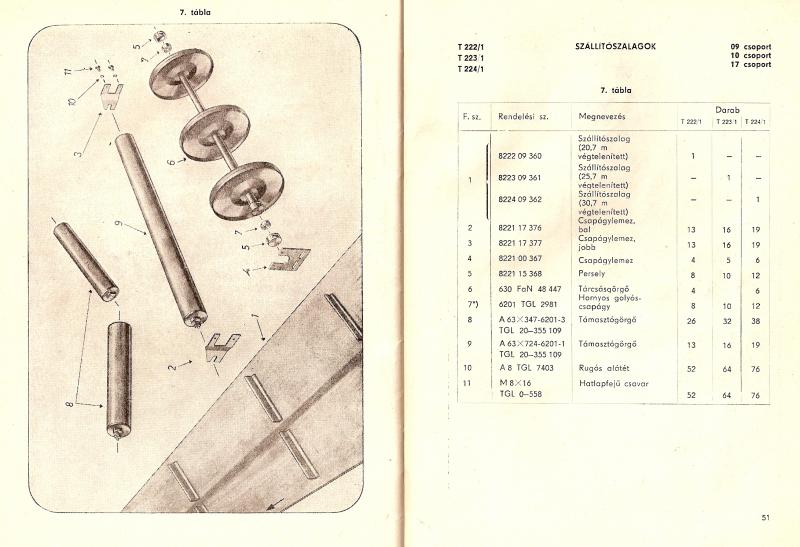

| 8 | 7. tábla heveder és a görgők |  |

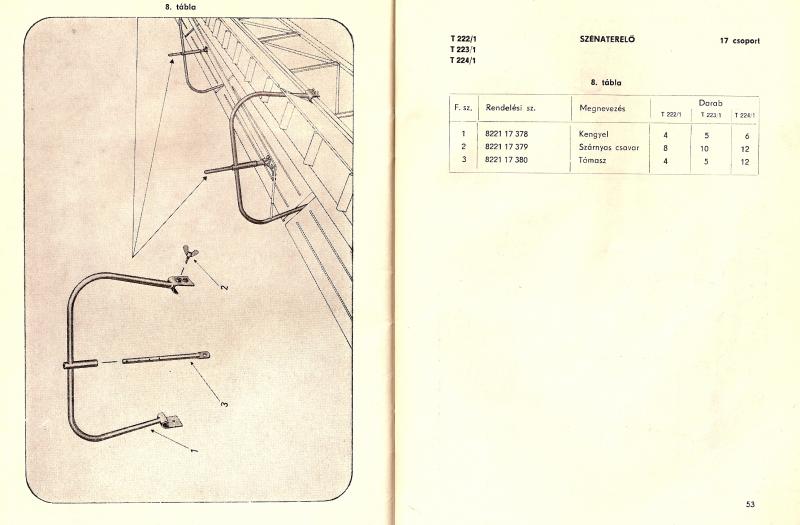

| 9 | 8. tábla szénaterelő |  |

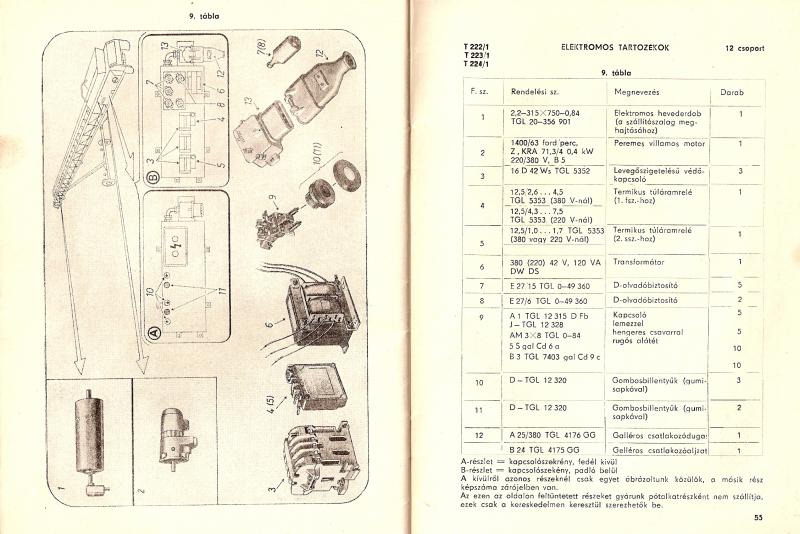

| 10 | 9. tábla a dobmotor és az elektromos tartozékok |  |
ALKATRÉSZEK
| s.sz. |
Cikkszám / méret |
Megnevezés | Ábra | Tétel |
db/gép T-222 |
db/gép T-223 |
db/gép T-224 |
Egységár Ft/db |
Az e.ár érv. |
| 1 | 20.700x650 | Osztott bordás műanyag heveder T-222 szállítószalaghoz | 1 |
302.000 |
|||||
| 2 | 20.700x650 | Osztott bordás gumi heveder T-222 szállítószalaghoz | 1 |
275.000 |
|||||
| 3 | 25.700x650 | Osztott bordás műanyag heveder T-223 szállítószalaghoz | 1 |
368.000 |
|||||
| 4 | 25.700x650 | Osztott bordás gumi heveder T-223 szállítószalaghoz | 1 |
330.000 |
|||||
| 5 | 30.700x650 | Osztott bordás műanyag heveder T-224 szállítószalaghoz ( 3 bet. sárga) | 1 |
421.000 |
|||||
| 6 | 30.700x650 | Osztott bordás gumi heveder T-224 szállítószalaghoz ( 2 bet. zöld) | 1 |
380.000 |
|||||
| 7 | A63x350 | Sima görgő (rövid) | 26 | 32 | 38 |
5.000 |
|||
| 8 | A63x730 | Sima görgő (hosszú) | 13 | 16 | 19 |
8.150 |
|||
| 9 | FAN 650 | Tárcsás görgő | 4 | 6 |
28.000 |
22.07.30 | |||
| 10 | 2,2x315x750-0,84 | Dobmotor | 1 | 1 | 1 |
387.000 |
|||
| 11 | Fordítódob | 1 | 1 | 1 |
63.800 |
||||
| 12 | ZG0 DK 71 G4 0,55/63 B5 | Emelőmotor | 1 | 1 | 1 |
104.000 |
