4.2. F-40 serleges felvonó alkatrészei
F-40 serleges felvonó alkatrészei

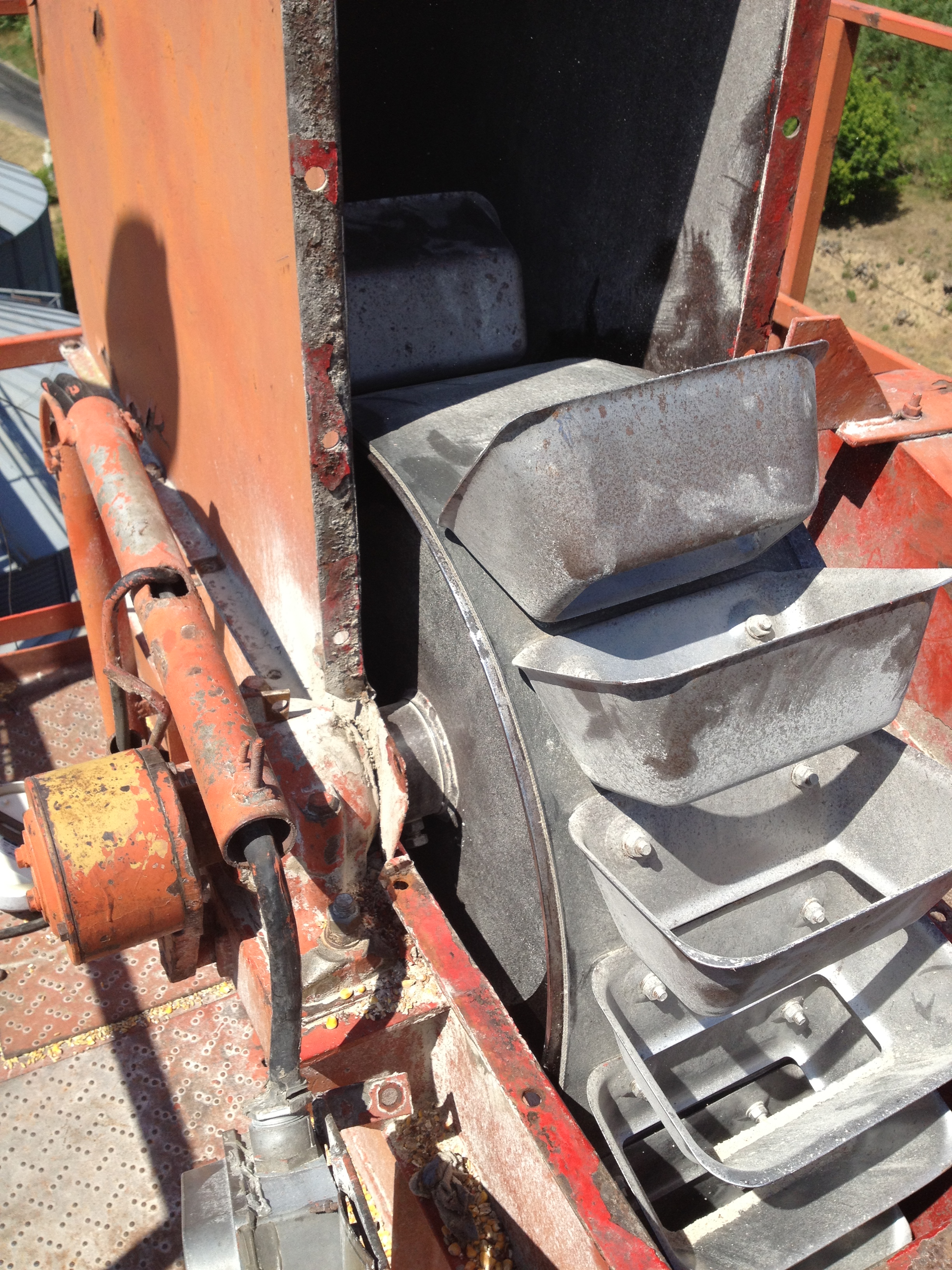

FELVONÓ FEJ

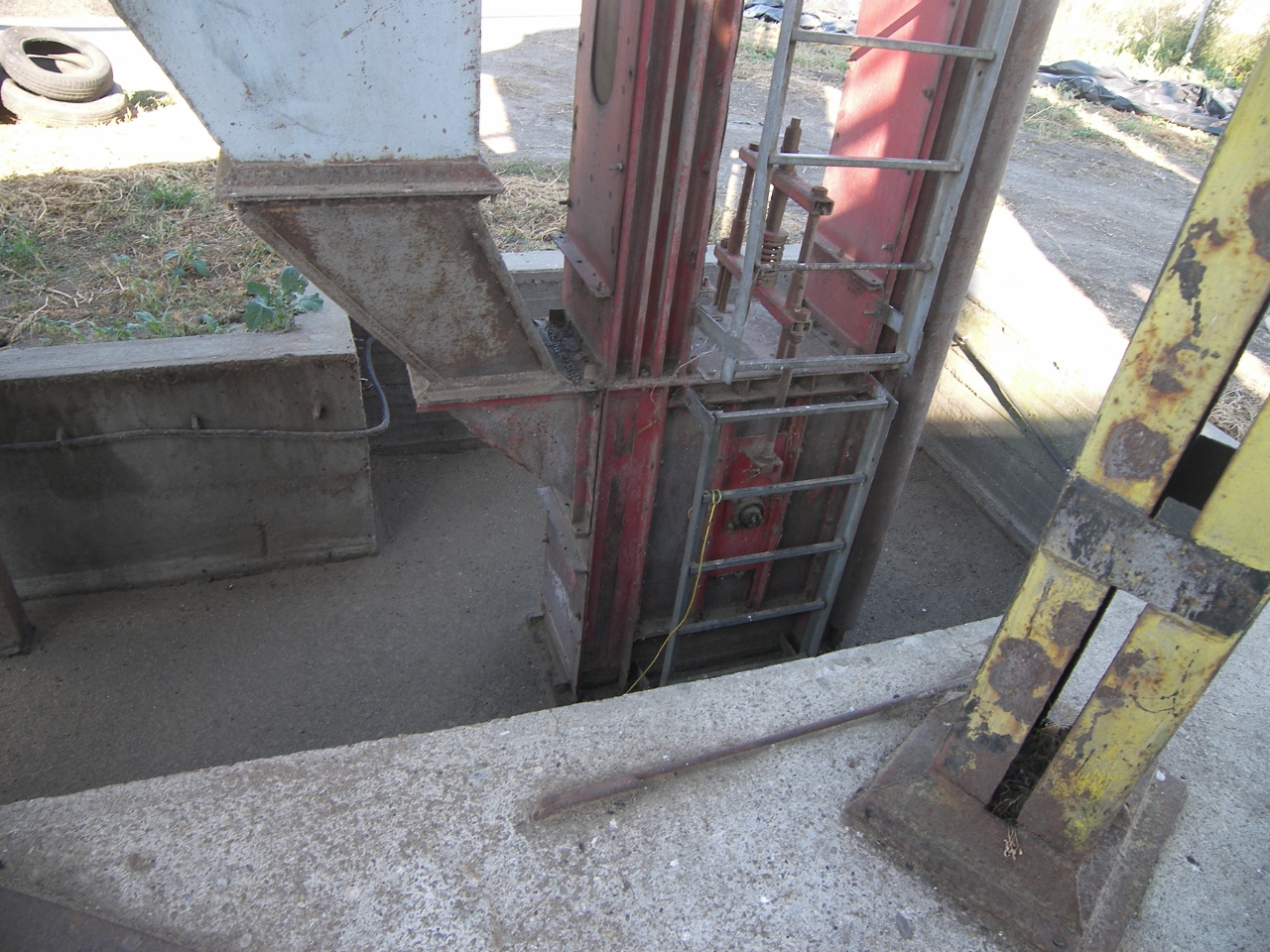

FELVONÓ LÁB
FONTOSABB RÉSZEK A GÉPKÖNYVBŐL
s.sz. | Megnevezés |
Kép 1 |
kép 2 |
Kép 3 |

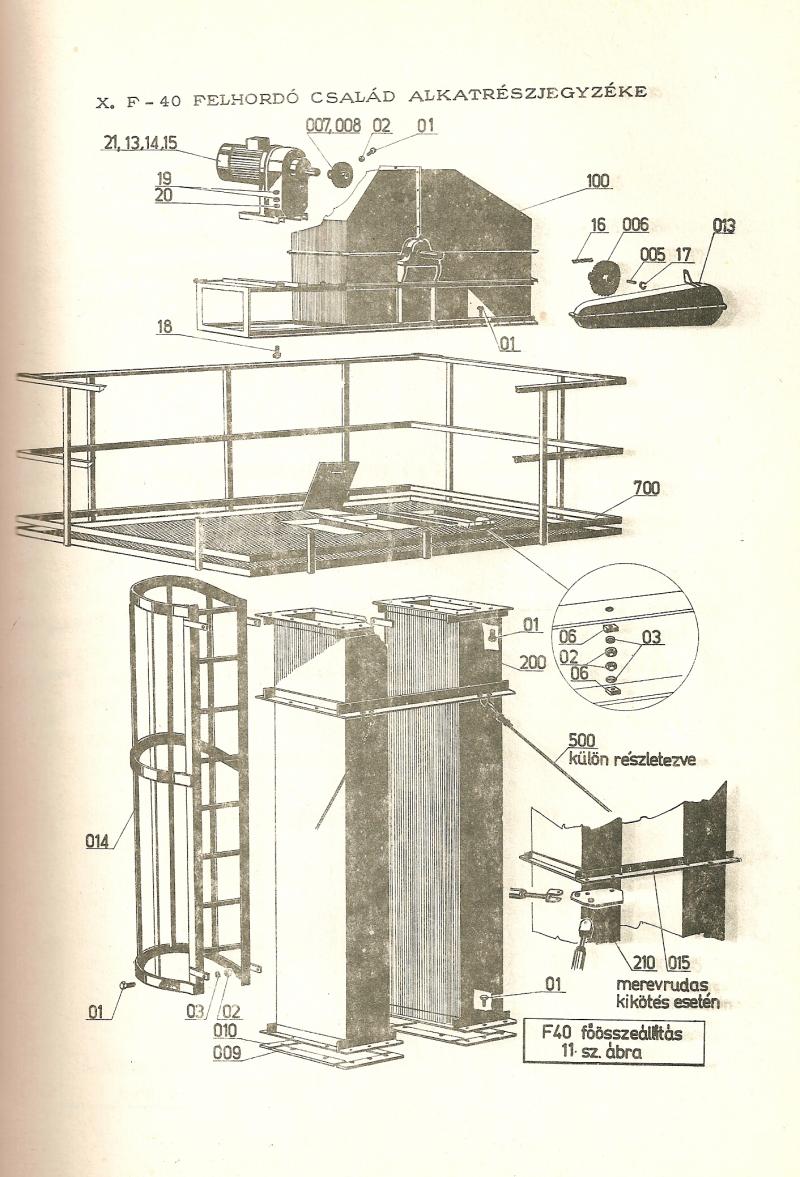

1 | Főösszeállítás | ![]() |
||

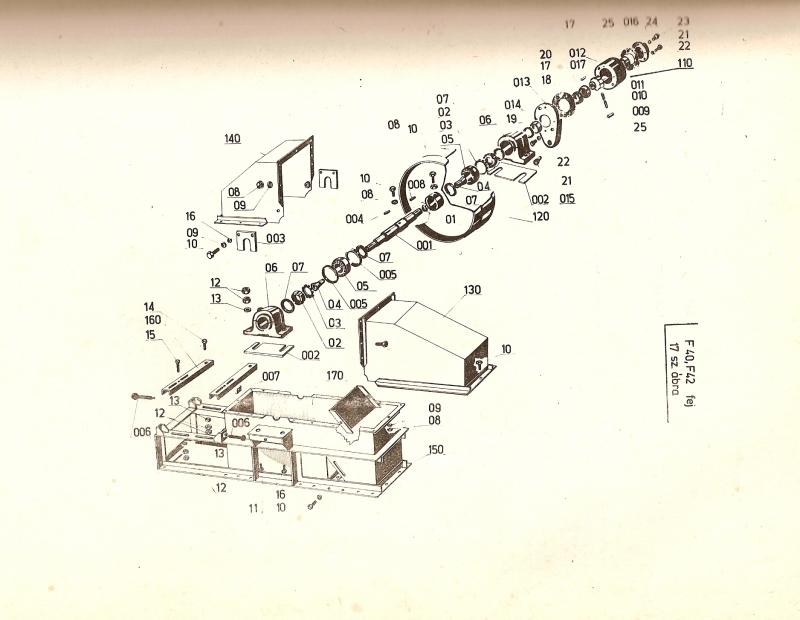

2 | Felvonófej | ![]() |
||

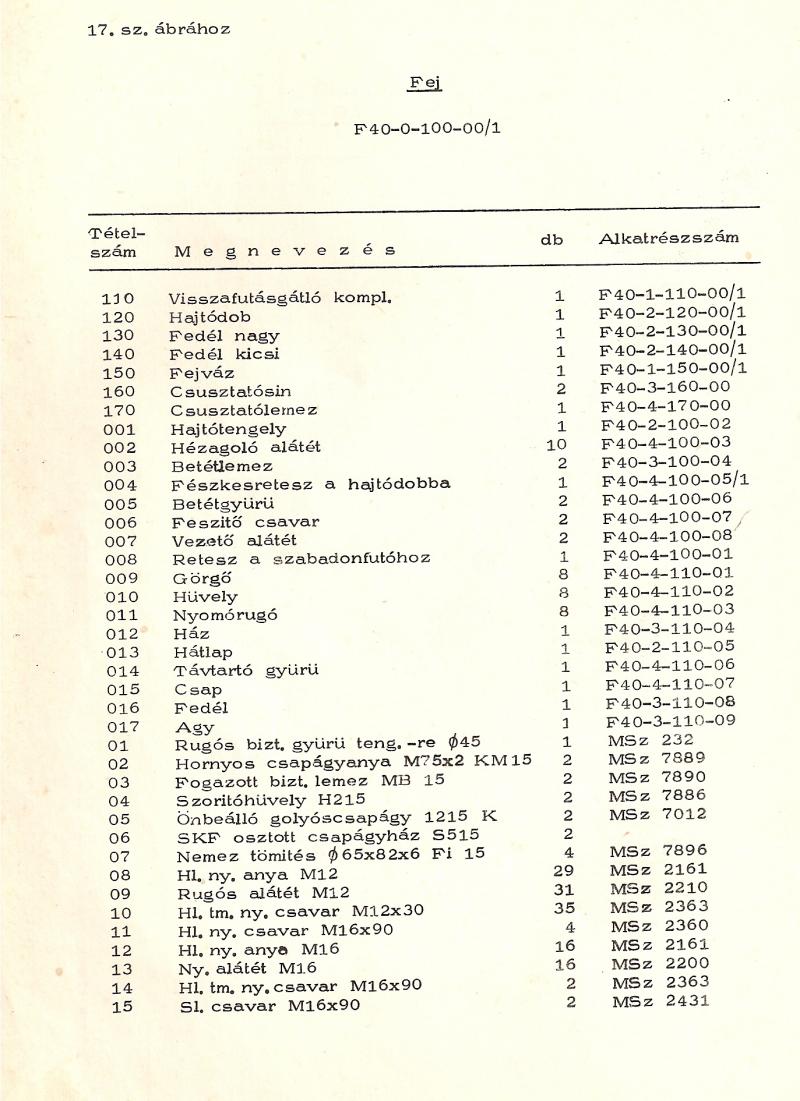

3 | Felvonófej alkatrészjegyzéke | ![]() |
||

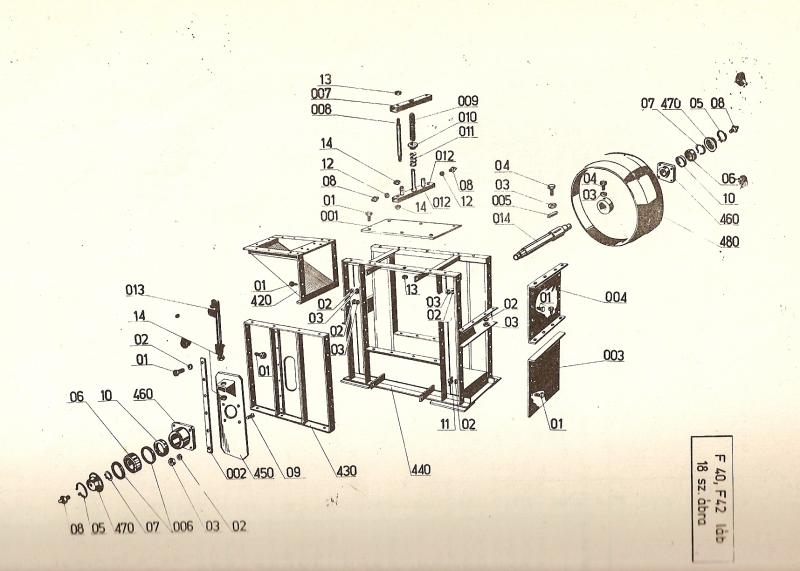

4 | Felvonóláb | ![]() |
||

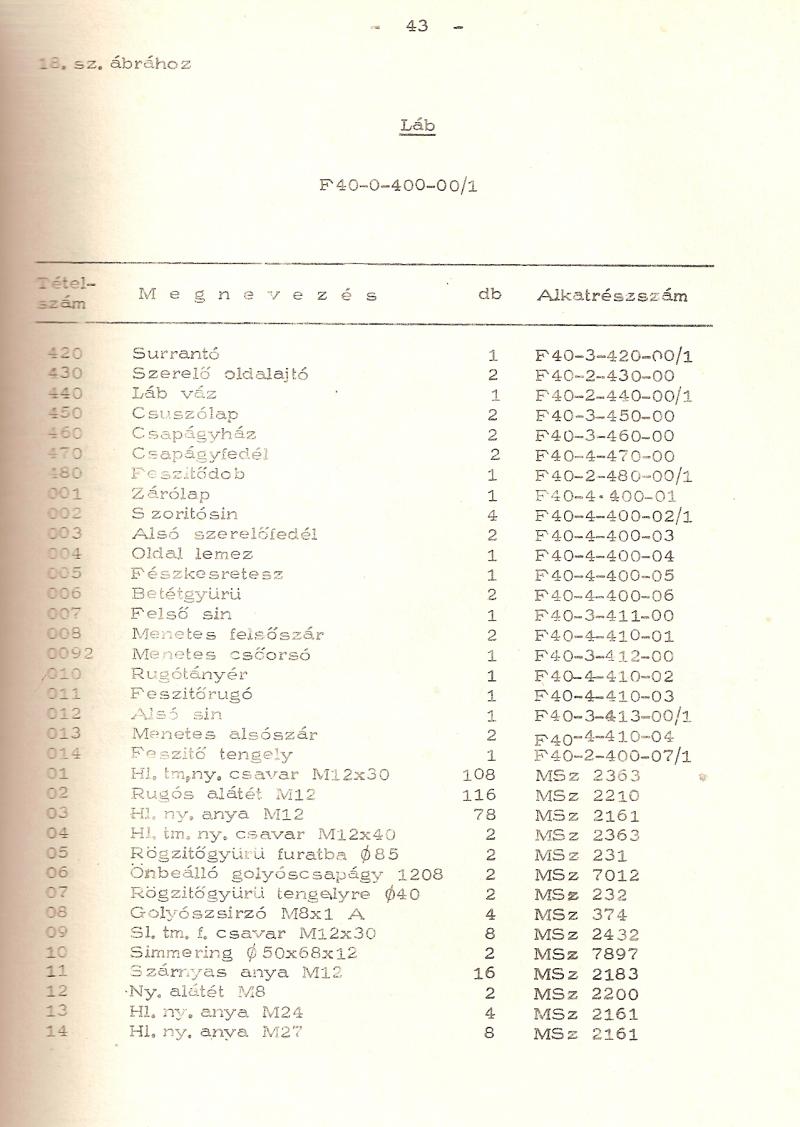

5 | Felvonóláb alkatrészjegyzéke | ![]() |
||

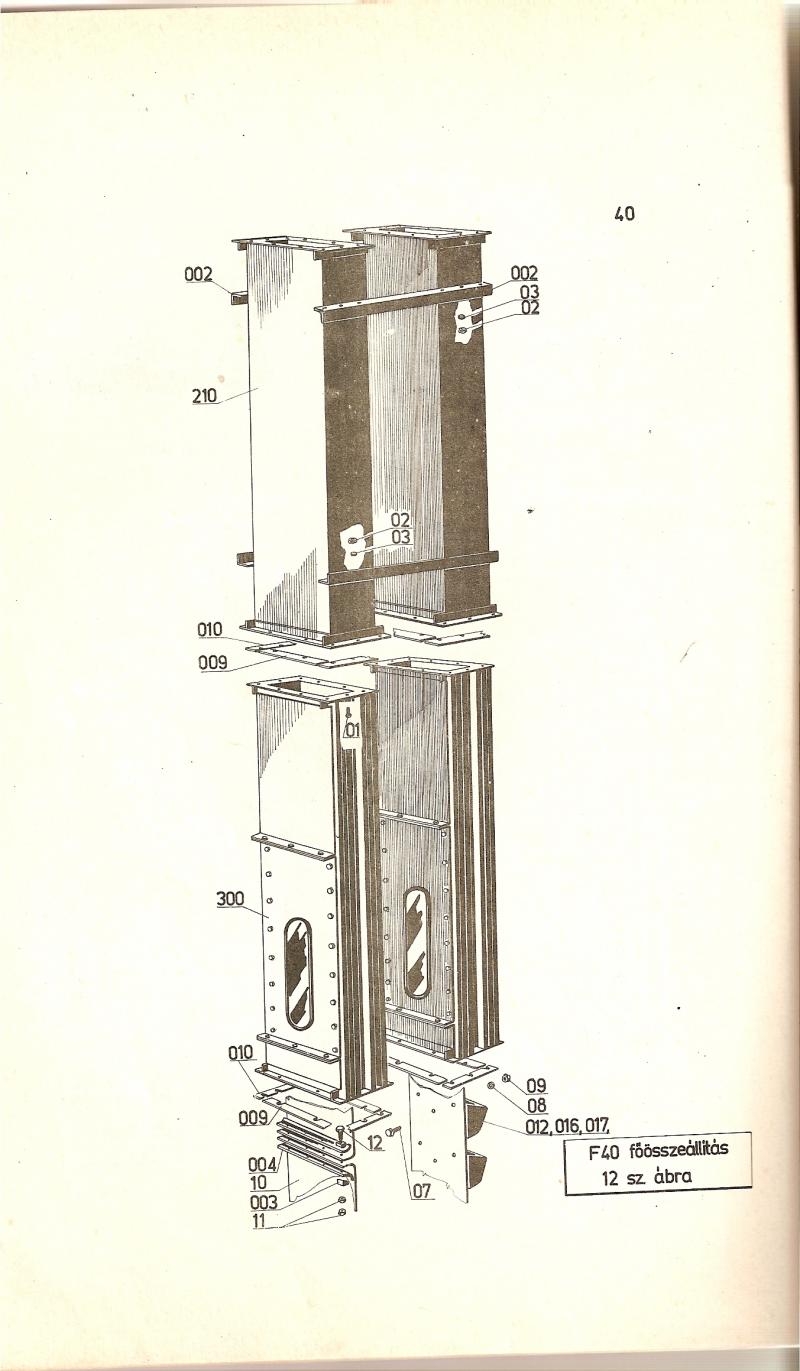

6 | Felvonószár | ![]() |
||

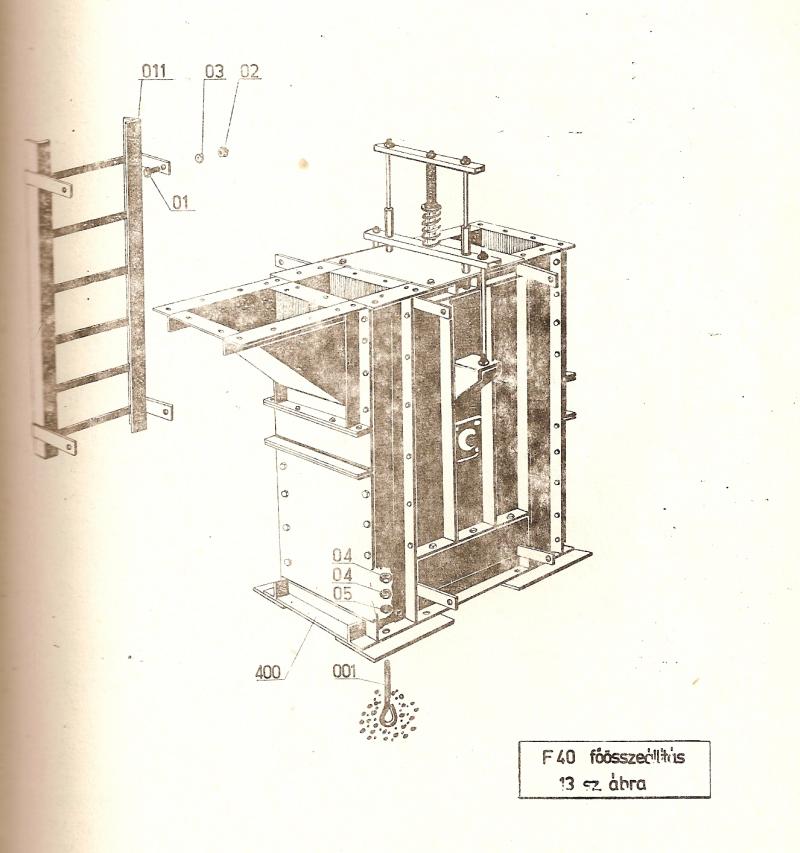

7 | Lábburkolat | ![]() |
||

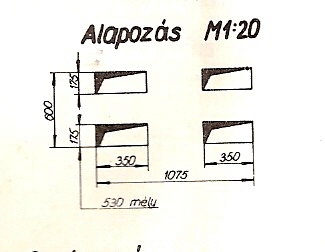

8 | Alapozás | ![]() |
||

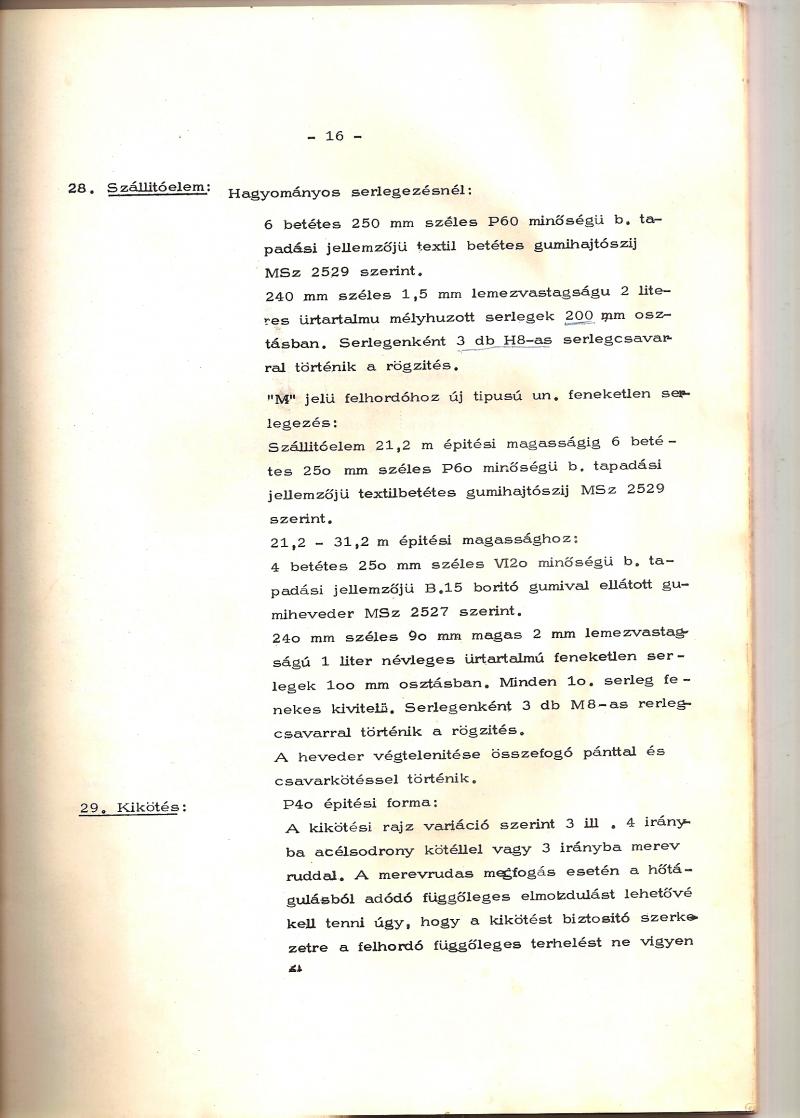

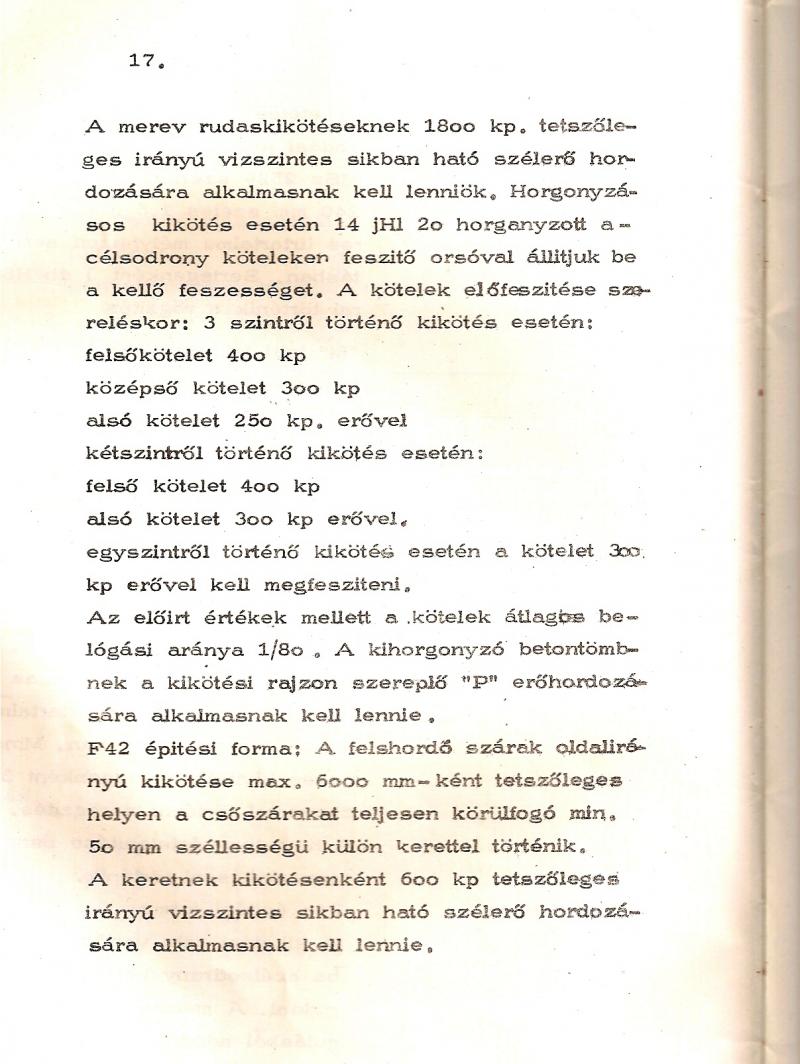

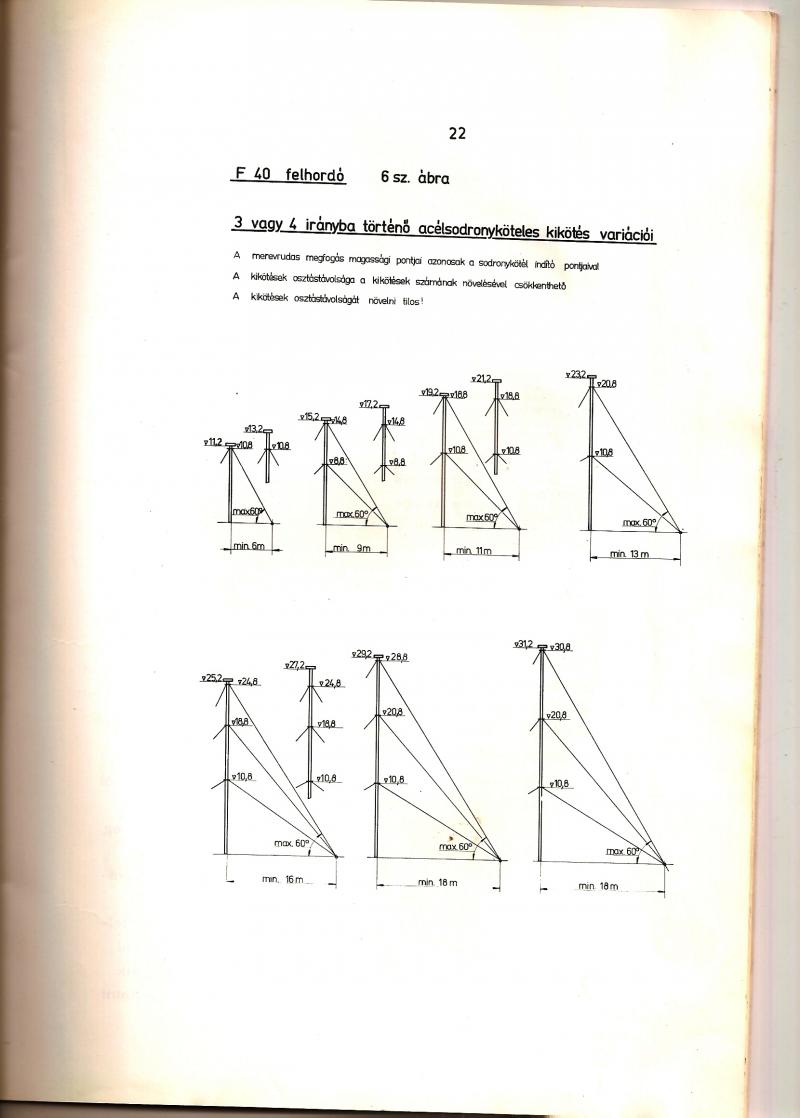

9 | Kikötés | ![]() |
![]() |
![]() |
