5.1. Szállítócsigák alkatrészei

KCD-201 terményszállító csiga alkatrészei

FONTOSABB RÉSZEK A GÉPKÖNYVBŐL

(ékszíj hajtású)

s.sz. Megnevezés
Kép

1

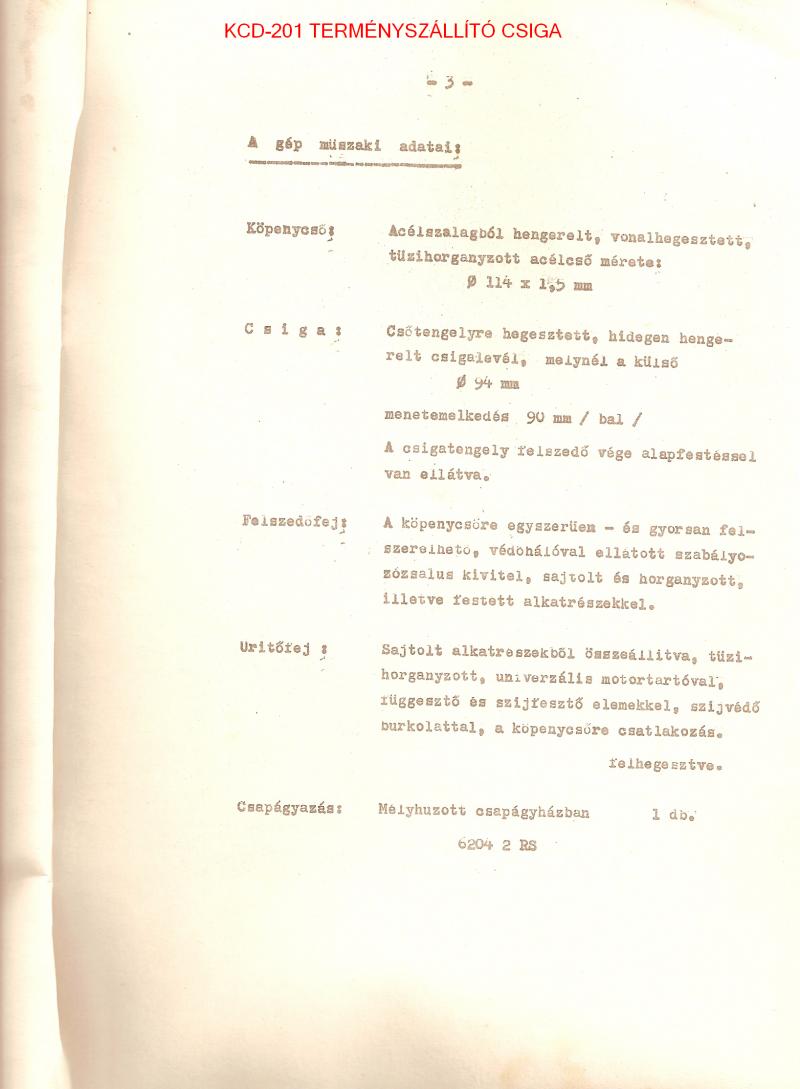

Műszaki adatok 1. oldal

2

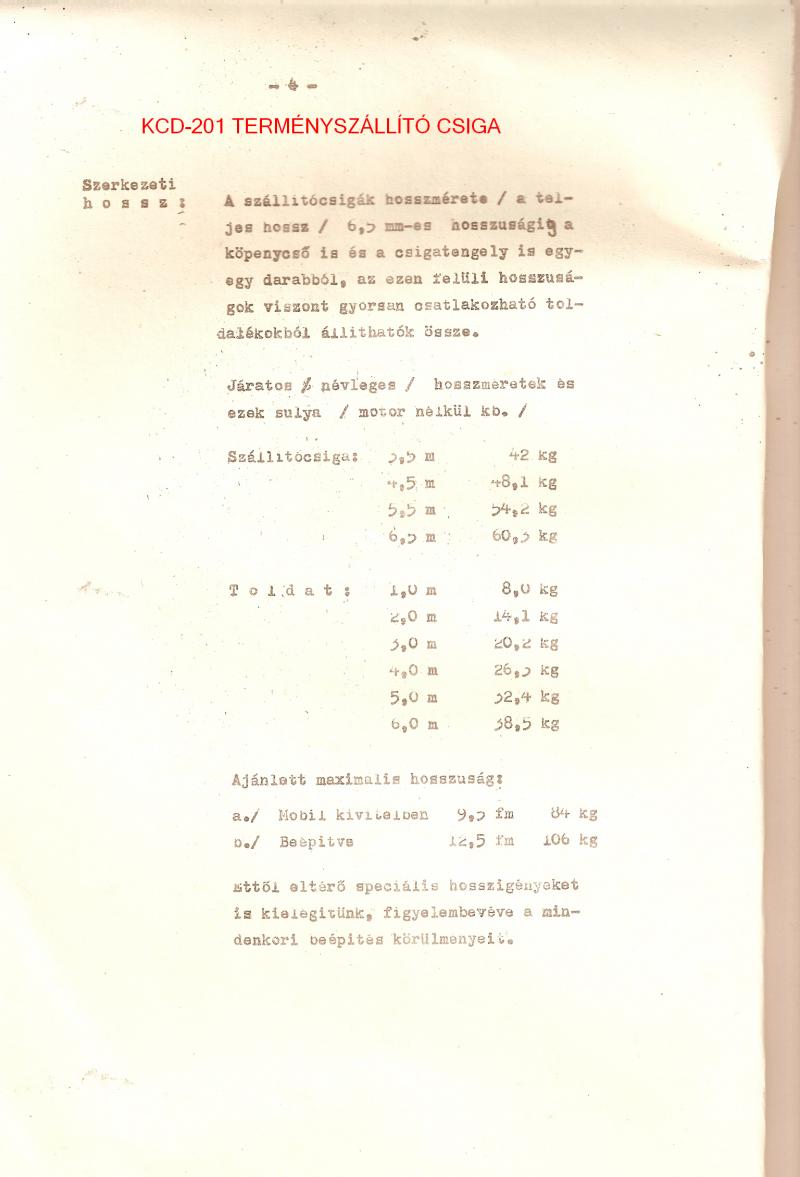

Műszaki adatok 2. oldal

3

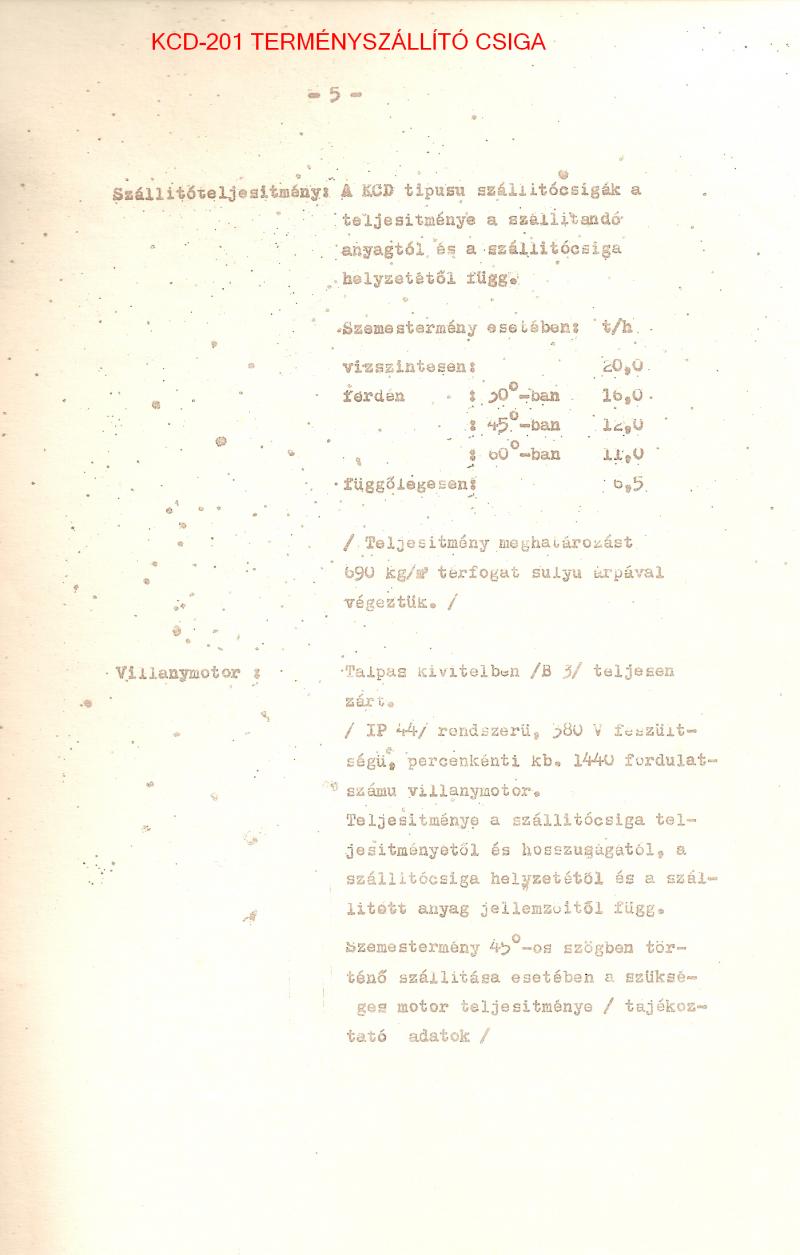

Műszaki adatok 3. oldal

4

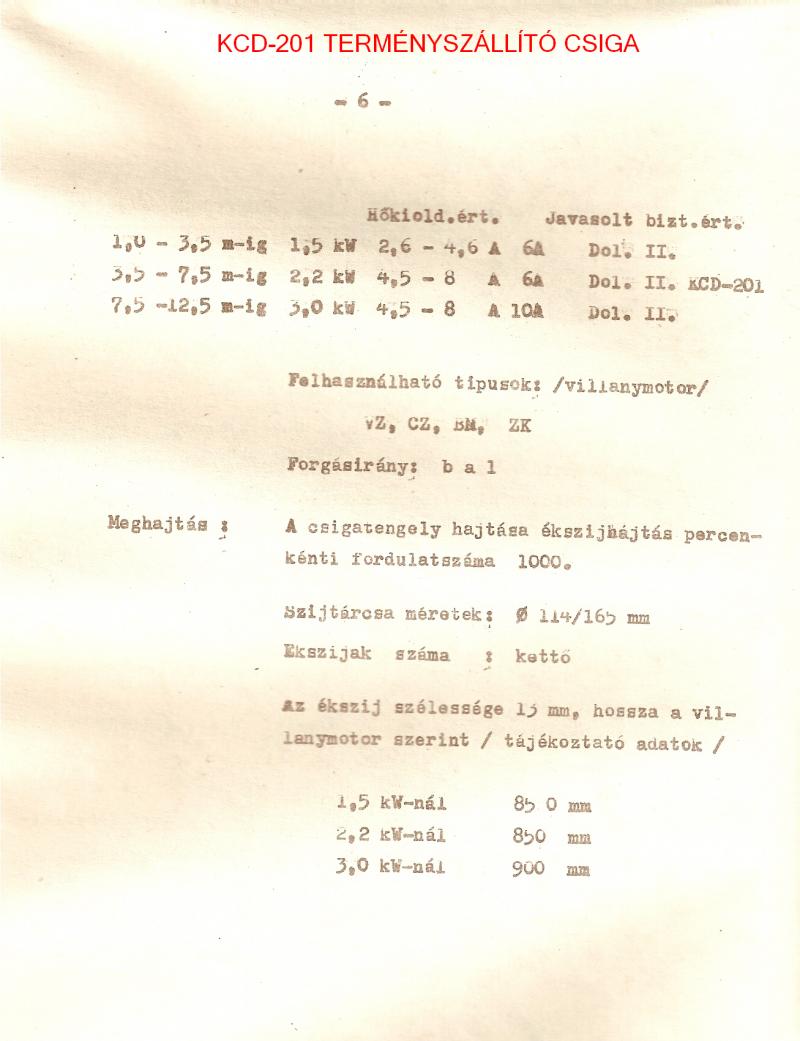

Műszaki adatok 4. oldal

5

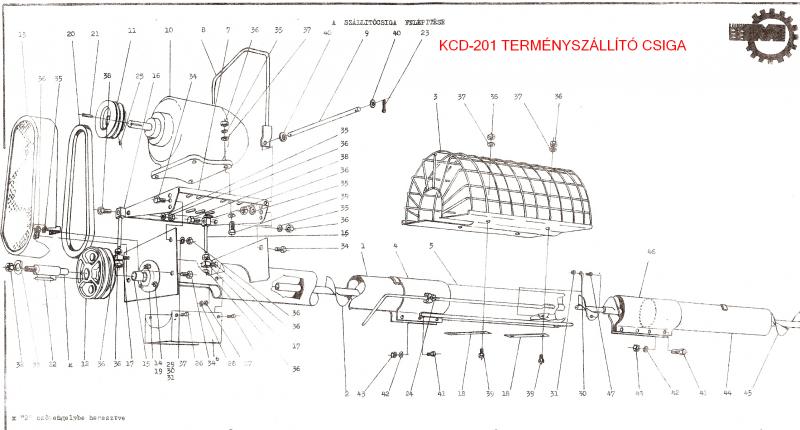

Összeállítási rajz

6

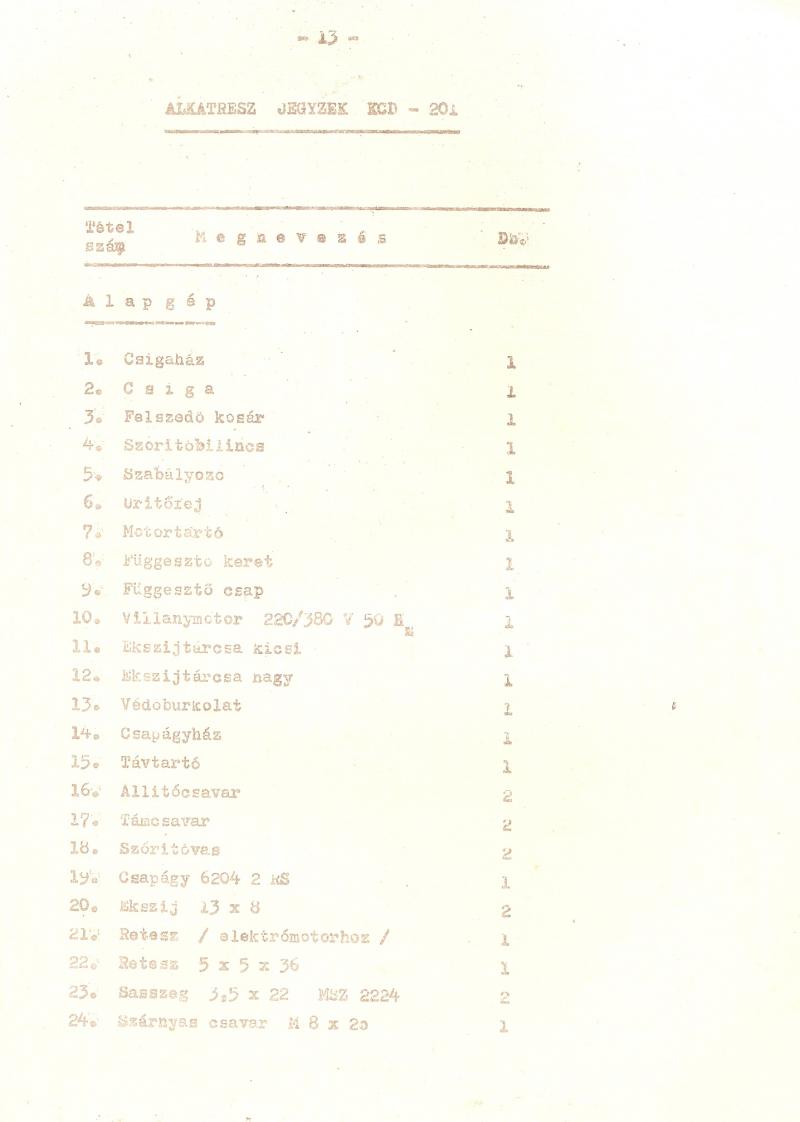

Alkatrészjegyzék 1. oldal

7

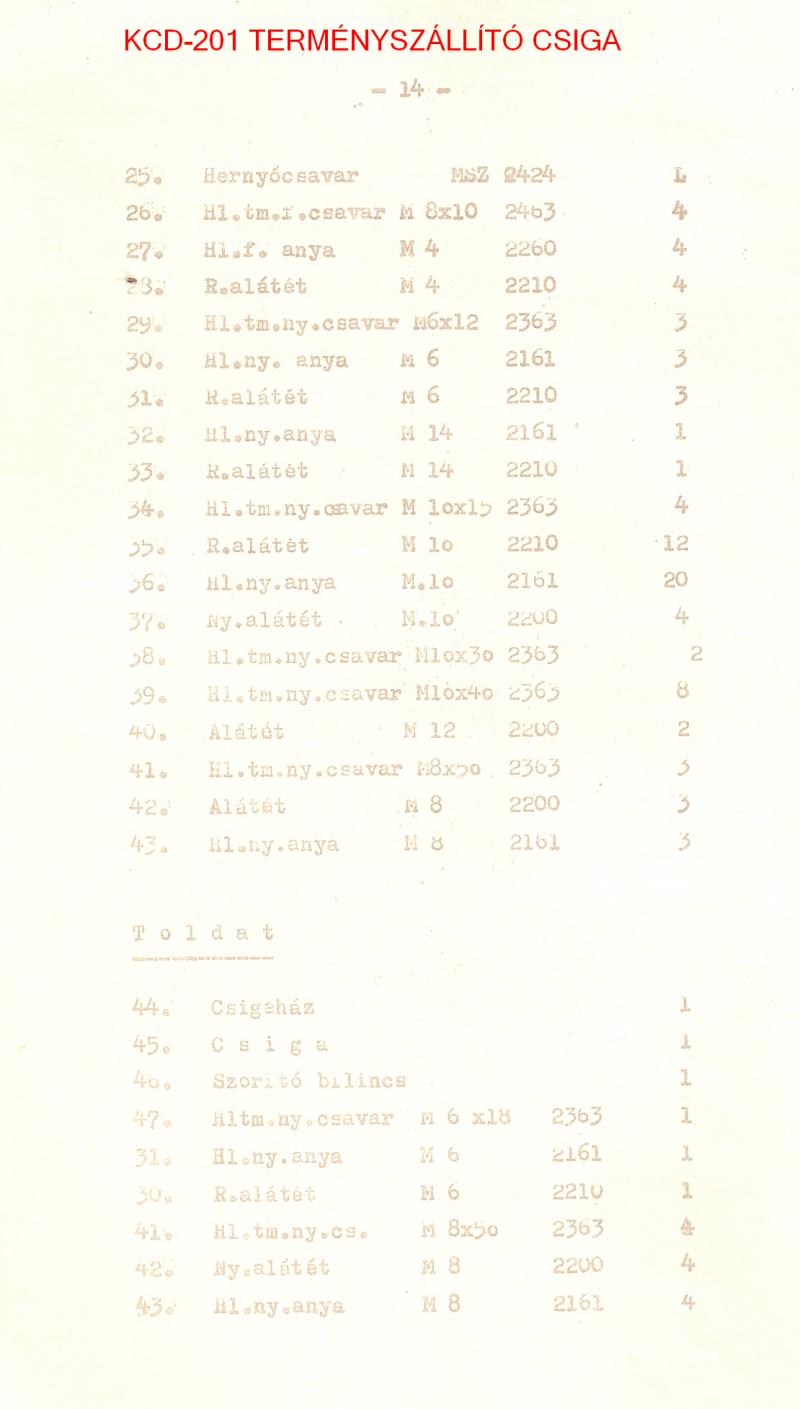

Alkatrészjegyzék 2. ldal

ALKATRÉSZEK

s.sz. Méret
Megnevezés
Ábra
Tétel
db/gép

Egységár

Ft/db

Kép

1

Köpenycső



 74.800


2

Csigatengely csigalevéllel



 70.500


3
114/27/97
Csigalevél



 7.200


4

Villanymotor







KCD-201-1 terményszállító csiga alkatrészei

FONTOSABB RÉSZEK A GÉPKÖNYVBŐL

(hajtás peremes villanymotorral)

s.sz. Megnevezés
Kép

1

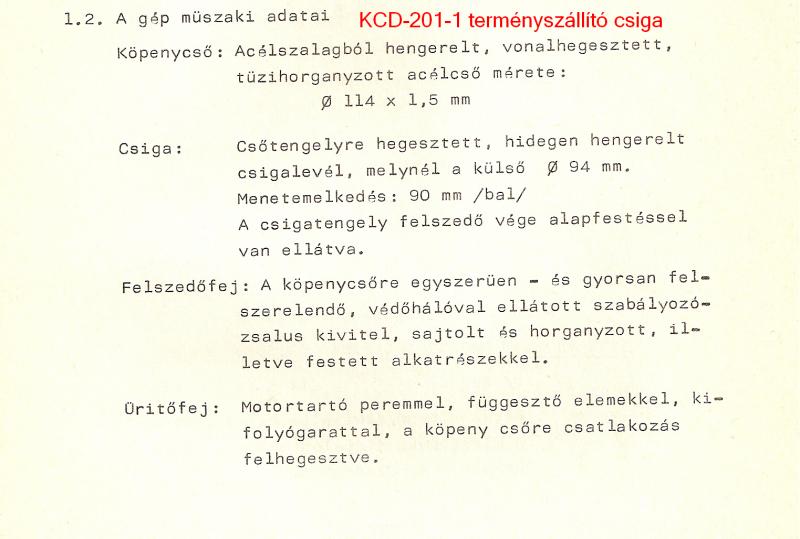

Műszaki adatok 1. oldal

2

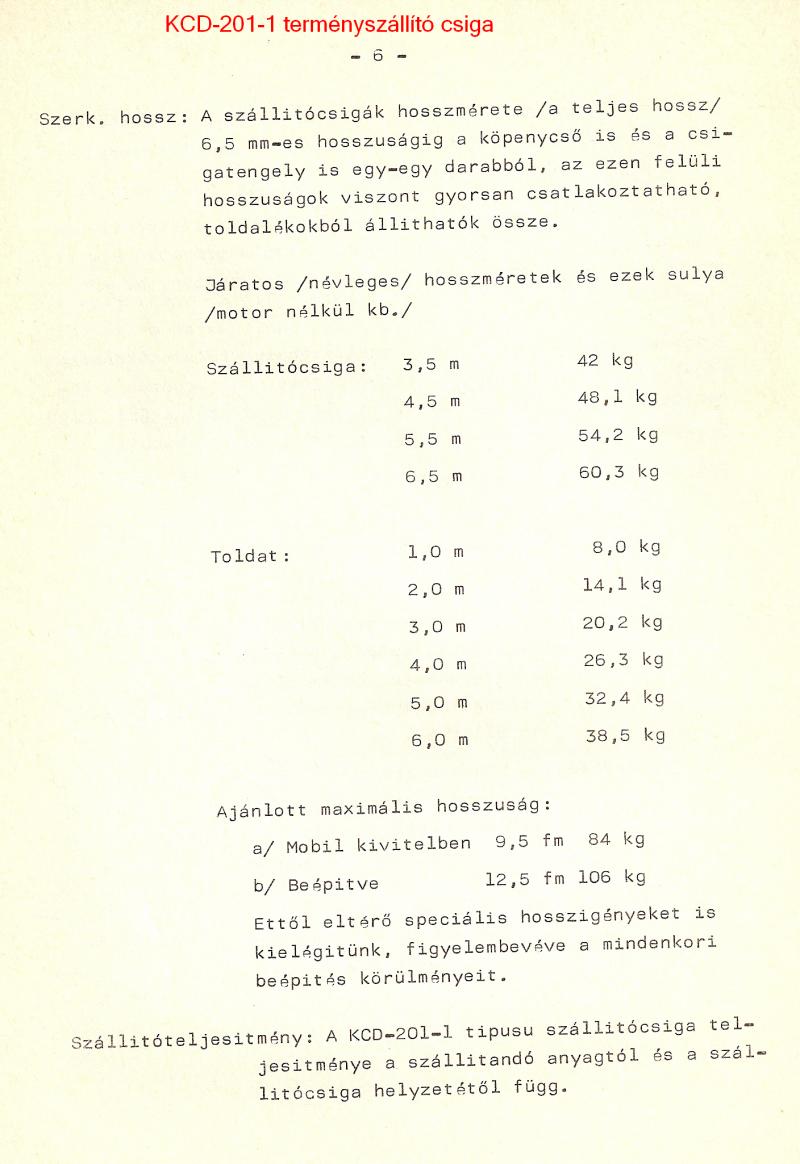

Műszaki adatok 2. oldal

3

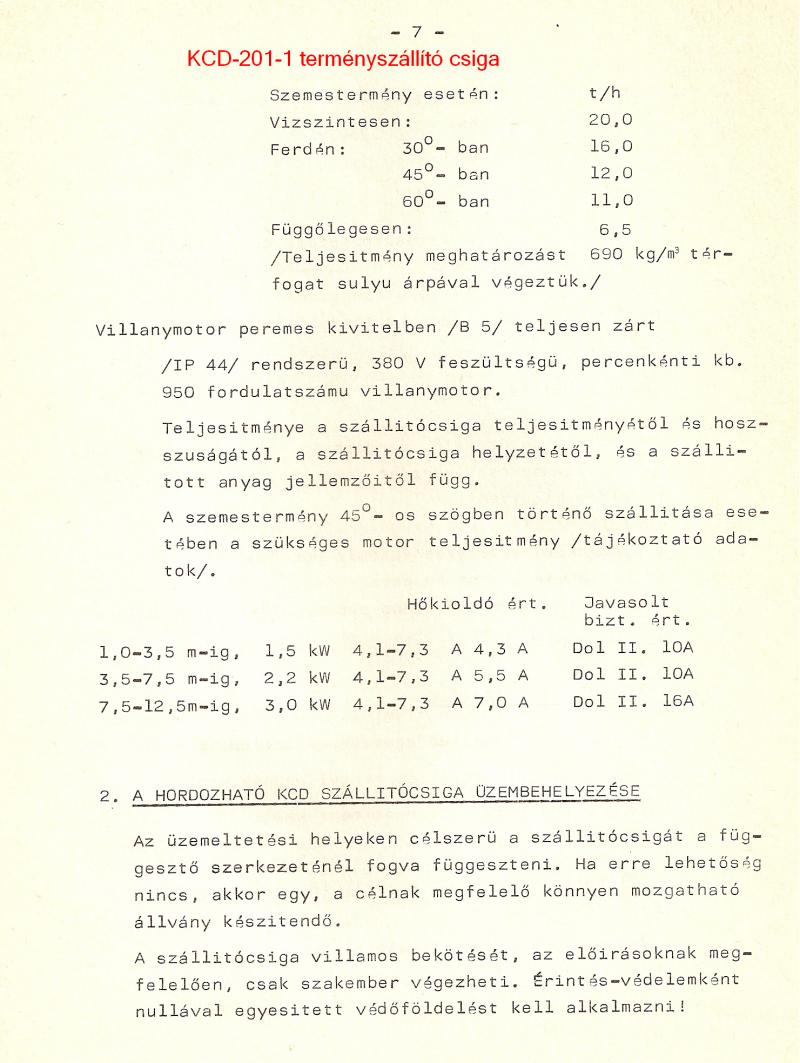

Műszaki adatok 3. oldal

4

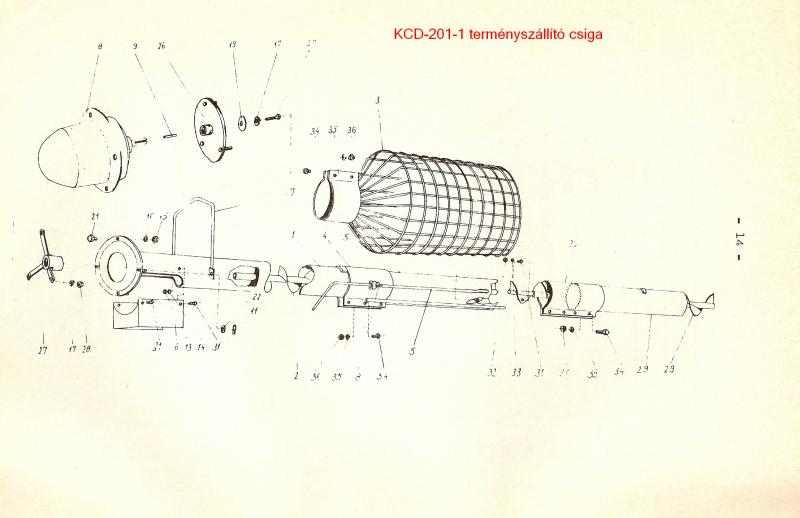

Összeállítási rajz

5

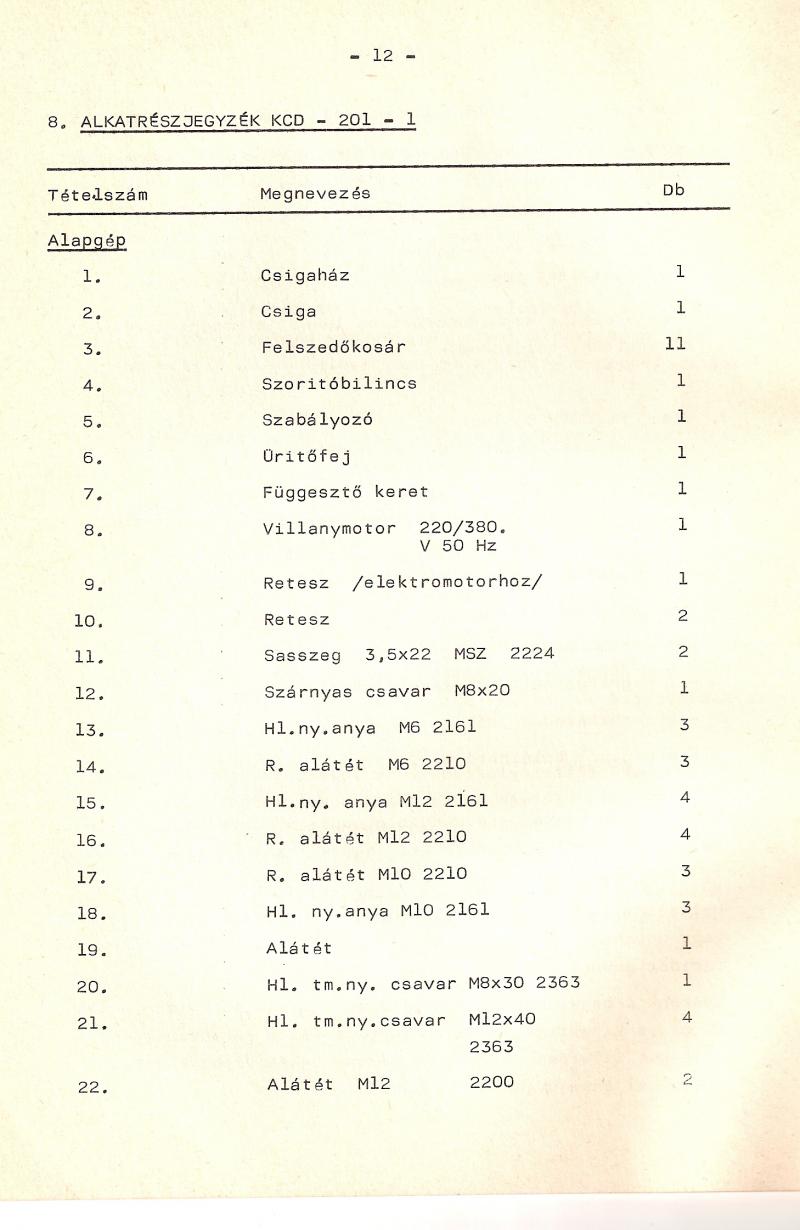

Alkatrészjegyzék 1. oldal

6

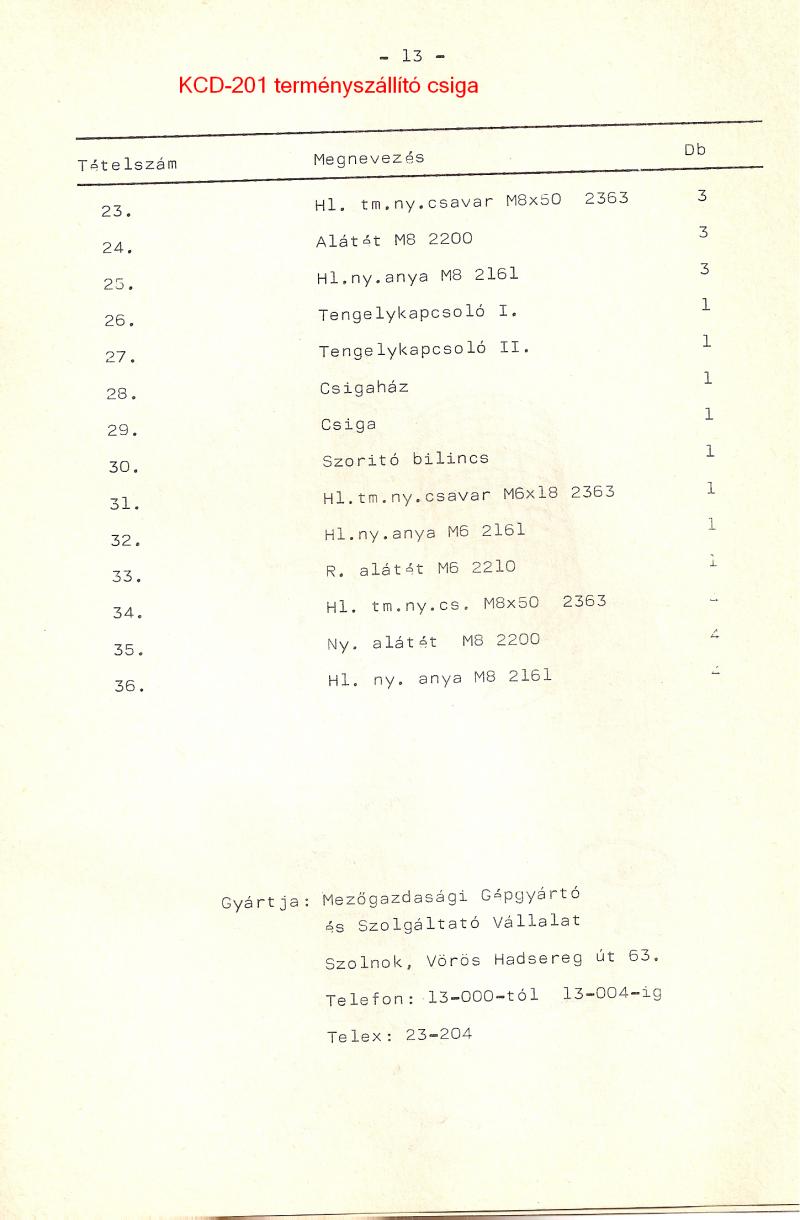

Alkatrészjegyzék 2. oldal

ALKATRÉSZEK

s.sz. Méret
Megnevezés
Ábra
Tétel

db/kép



Ár

Ft/db

Kép

1

Köpenycső (6 m)



 74.800


2

Csigatengely csigalevéllel



 70.500


3

Csigalevél ( Ft/m )



 7.200


4

Villanymotor




5









TIC-30 vályús csiga alkatrészei

FONTOSABB RÉSZEK A GÉPKÖNYVBŐL

s.sz.Megnevezés
Kép

1

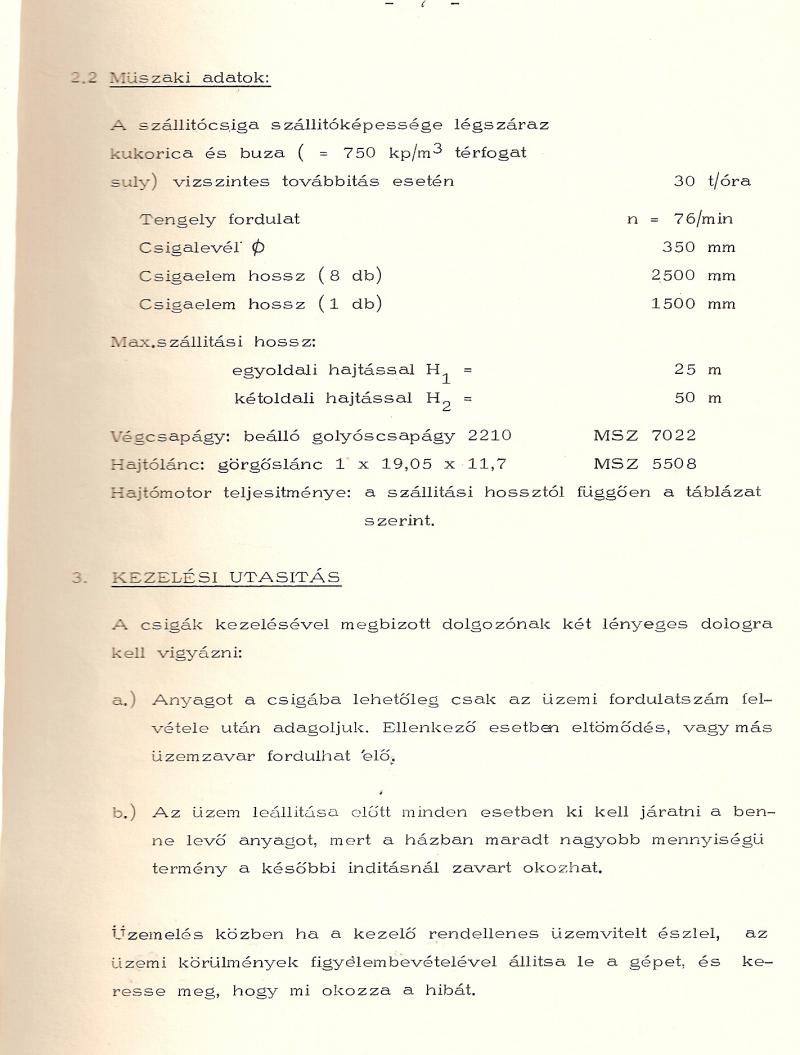

Műszaki adatok és kezelési utasítás

2

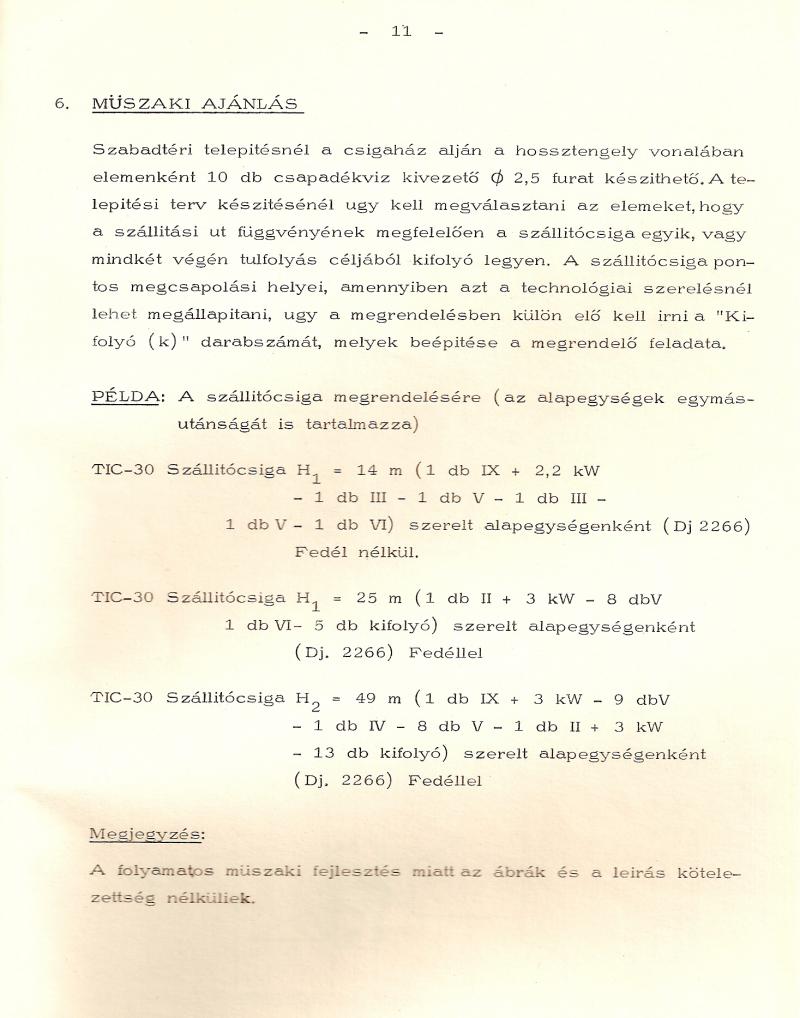

Műszaki ajánlás

3

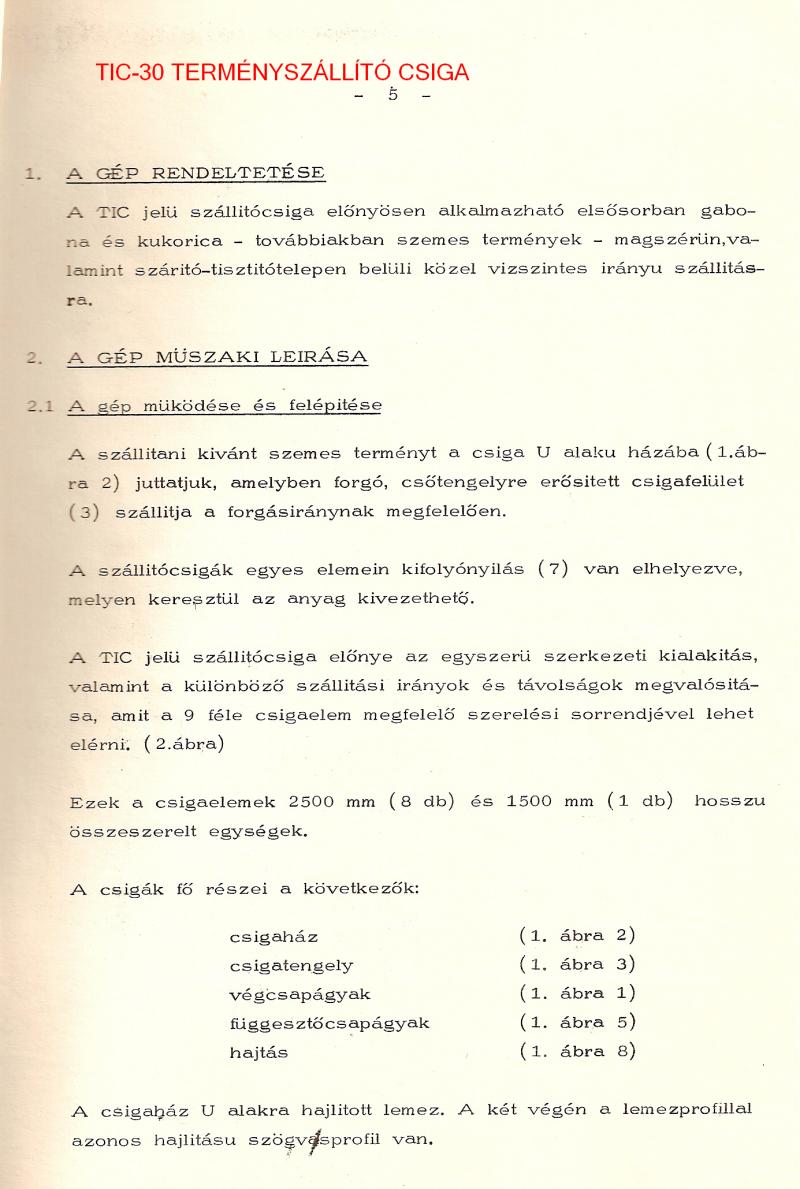

Műszaki leírás 1. oldal

4

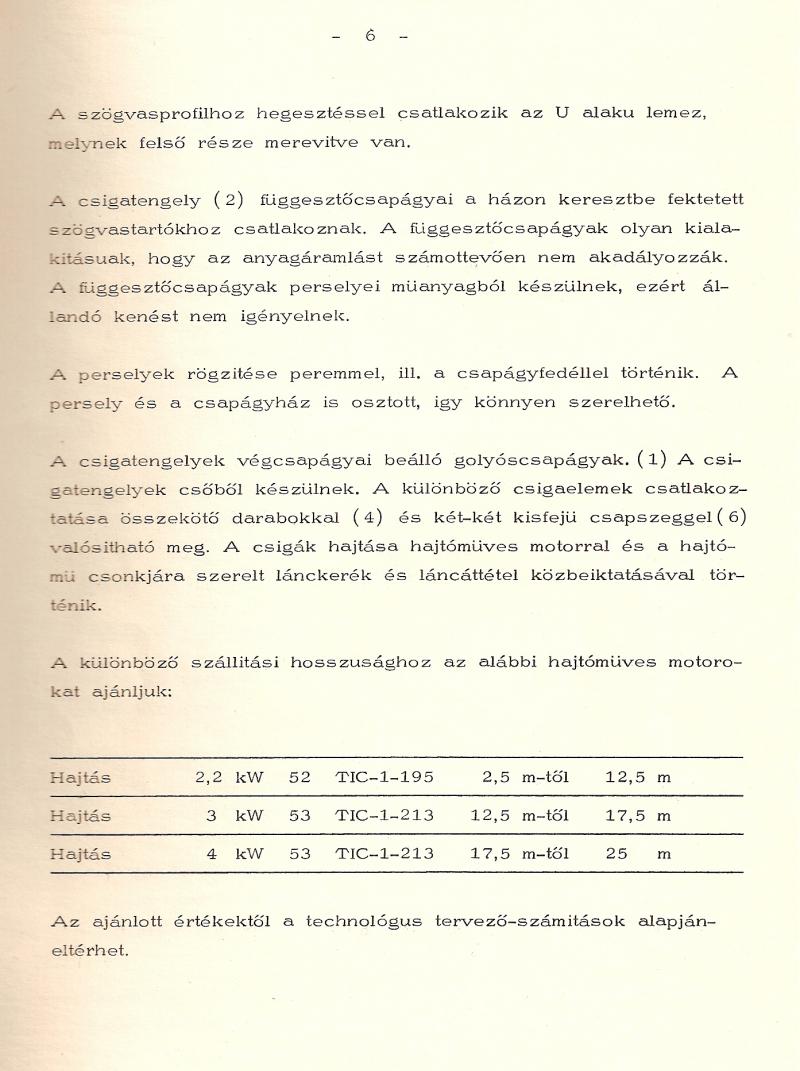

Műszaki leírás 2. oldal

5
Műszaki ajánlás

6

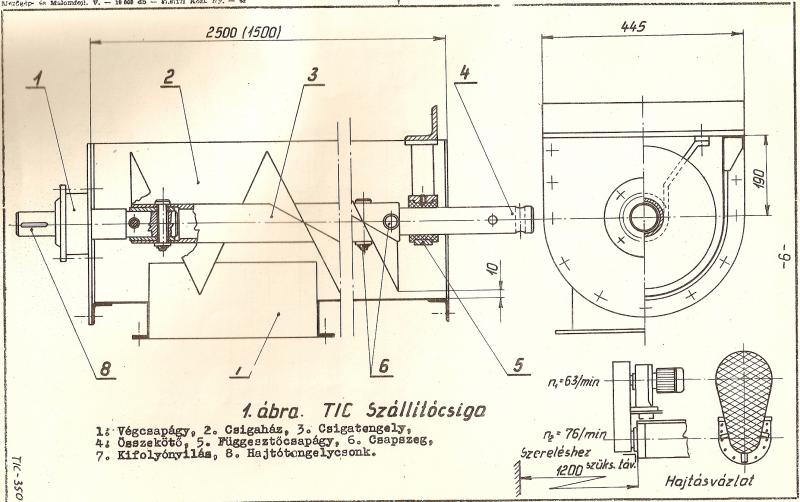

1. ábra összeállítási rajz

7

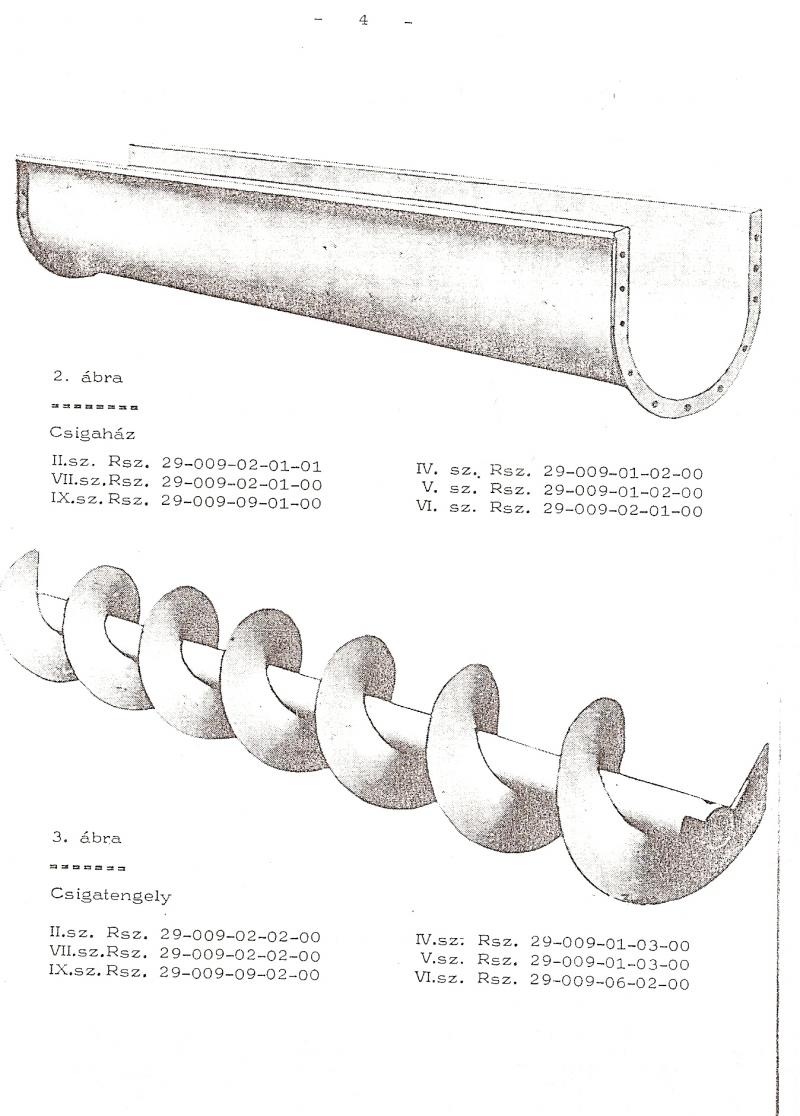

2. ábra csigaház, 3. ábra csigatengely

8

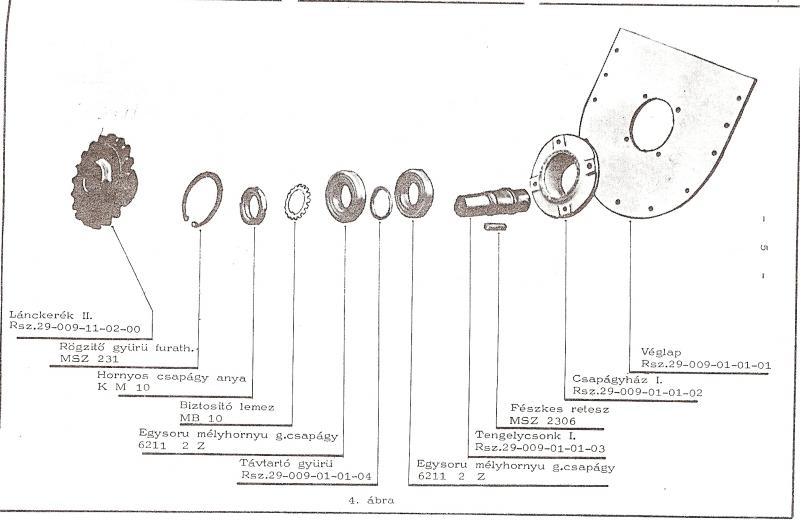

4. ábra meghajtóoldali csapágyazás

9

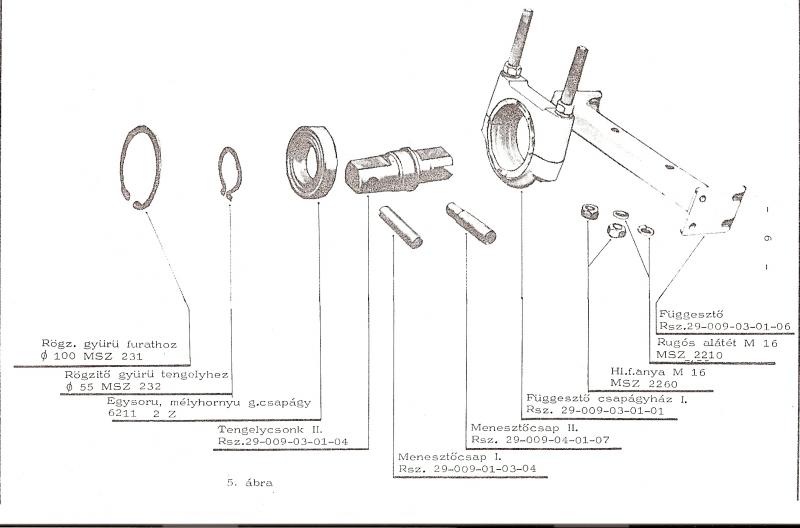

5. ábra függesztőcsapágy

10

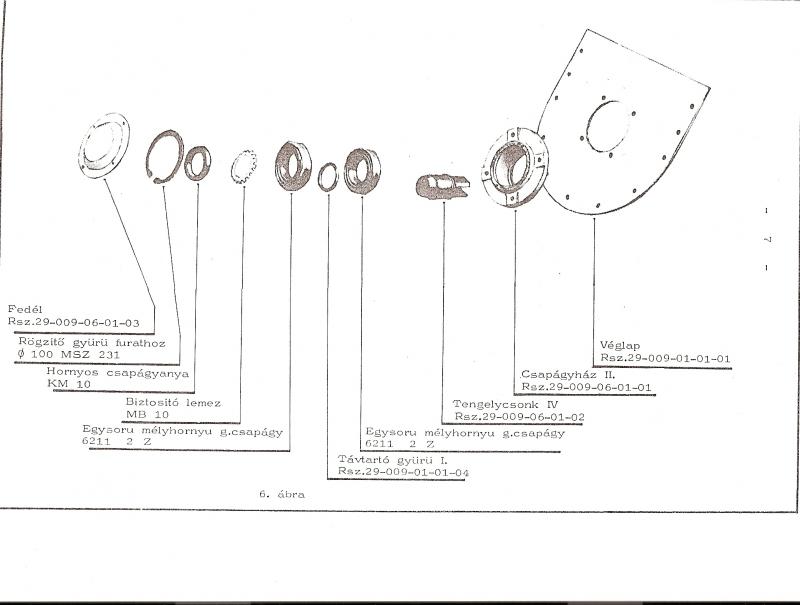

6. ábra végcsapágy

ALKATRÉSZEK

s.sz. Méret
Megnevezés
Ábra
Tétel
Db/gép

 Ár

Ft/db

Kép

1

Csigavályú 2,5 m



 42.900


2

Csigavályú 1,5 m



 25.300


3

Csigatengely 2,5 m



 55.000


4

Csigatengely 1,5 m



 33.000


5
350/90(100, 110)/360
Csigalevél ( Ft/m)



 16.500


6
2,5 m
Csigavályú betétlemez ( 3 mm-es lemezből )



 44.000




7
1,5 m
Csigavályú betétlemez ( 3 mm-es lemezből



 26.400


8

Fügesztőcsapágy ( danamid )




9

Összekötő tengelycsonk ( csőtengely )



 8.800
