6.2. Hajtóműves villanymotorok

Hajtóműves villanymotorok műszaki adatai

A./ NDK gyártmányú hajtóműves villanymotorok azonosító adatai

1./ NDK gyártmányú hajtóműves villanymotorok általános ismertetése.

s.sz. Megnevezés
Kép

1

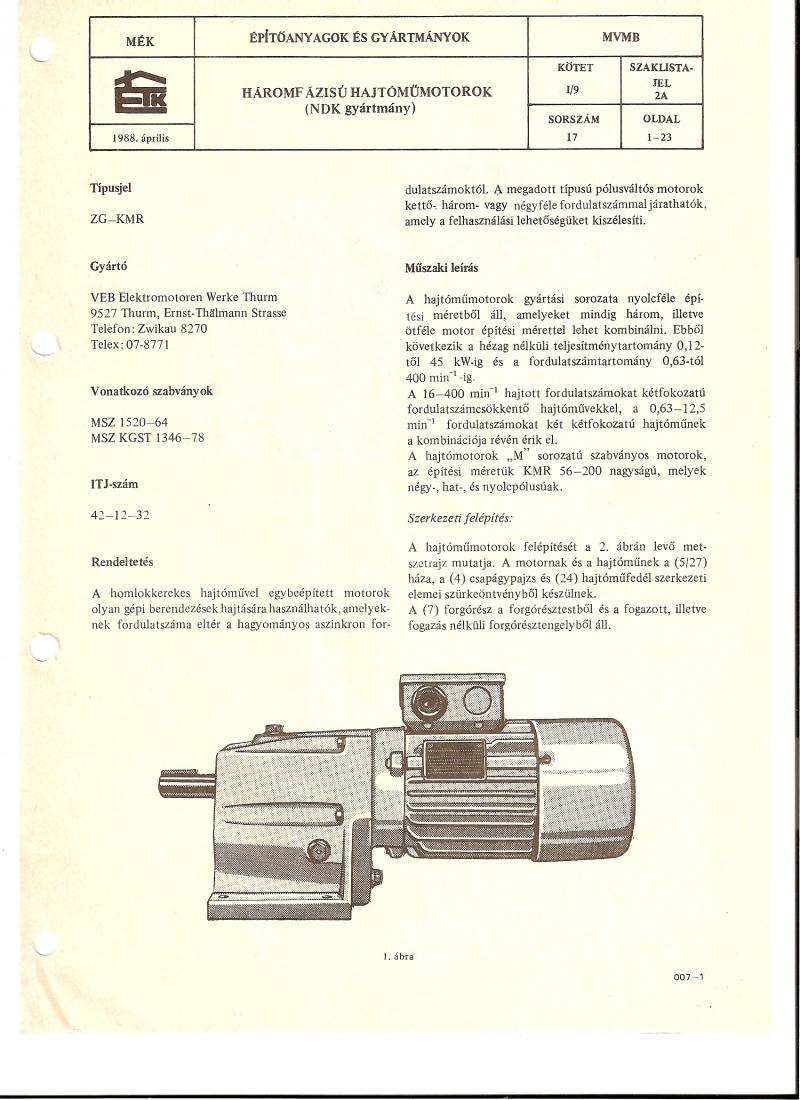

ZG-KMR típusú hajtóműves mtorok általános ismertető 1. oldal

2

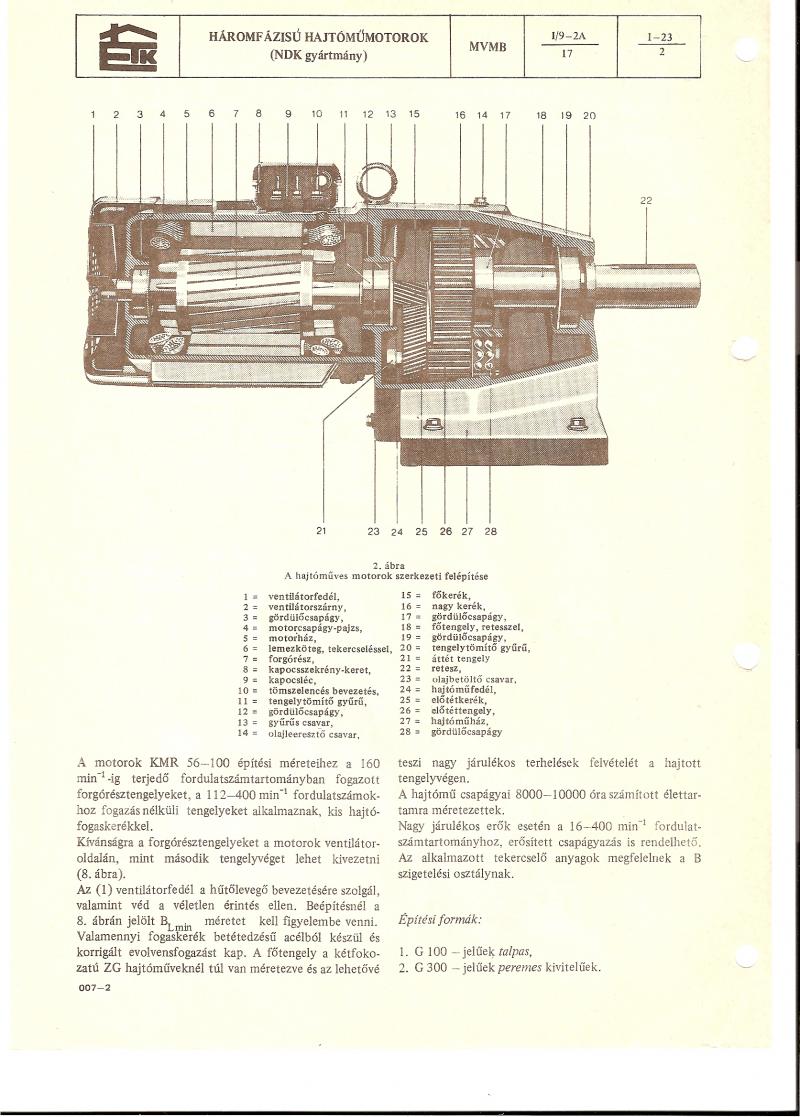

ZG-KMR típusú hajtóműves motorok szerkezeti felépítése (metszeti ábra )

3

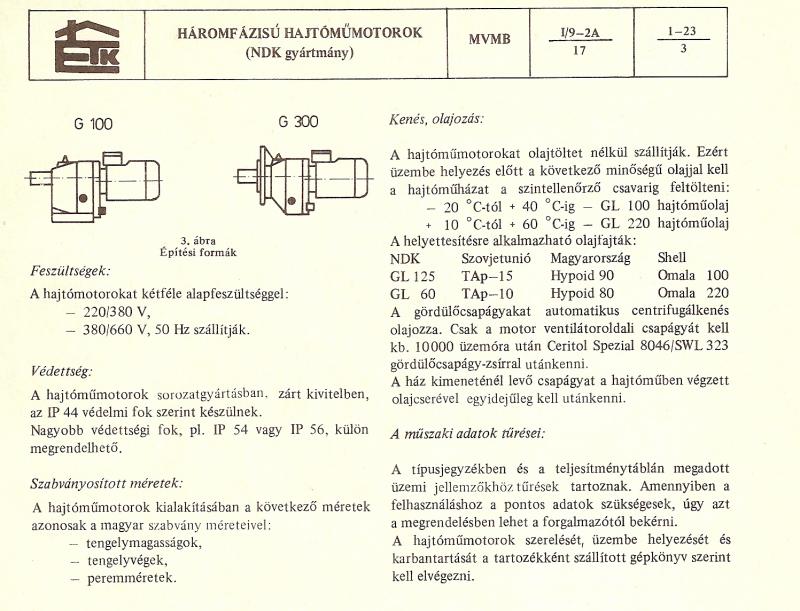

ZG-KMR típusú hajtóműves motorok,építési formák,kenés

2./NDK gyártmányú hajtóműves villanymotorok kiválasztó táblázatai.

s.sz Megnevezés
Kép

1

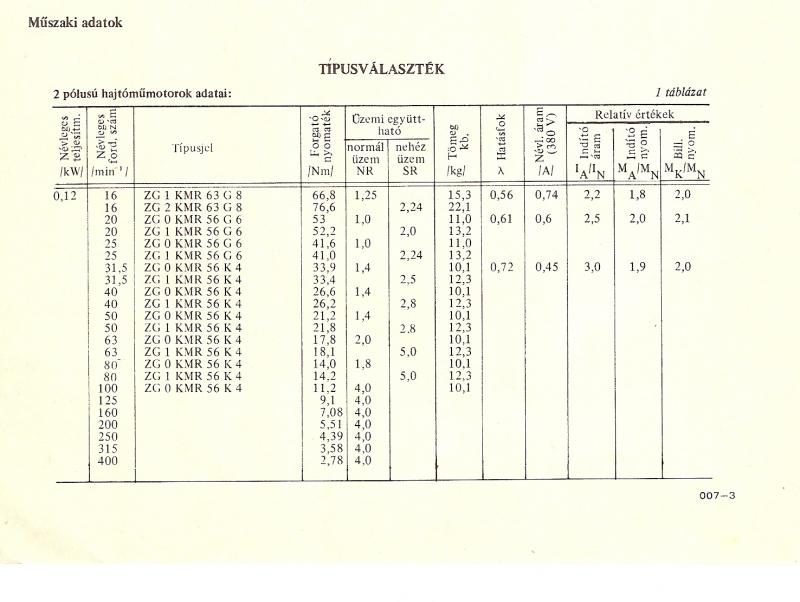

Típus választék 0,12 kW

2

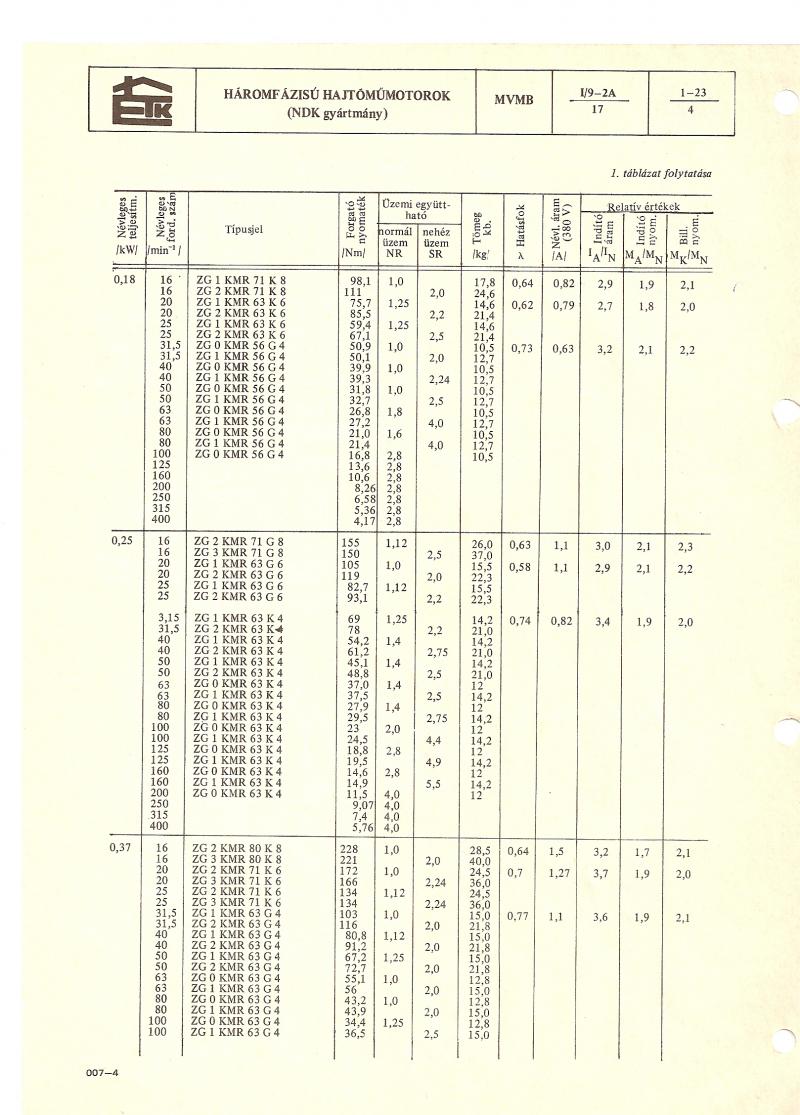

Típus választék 0,18-0,37 kW (16-100 f/p)

3

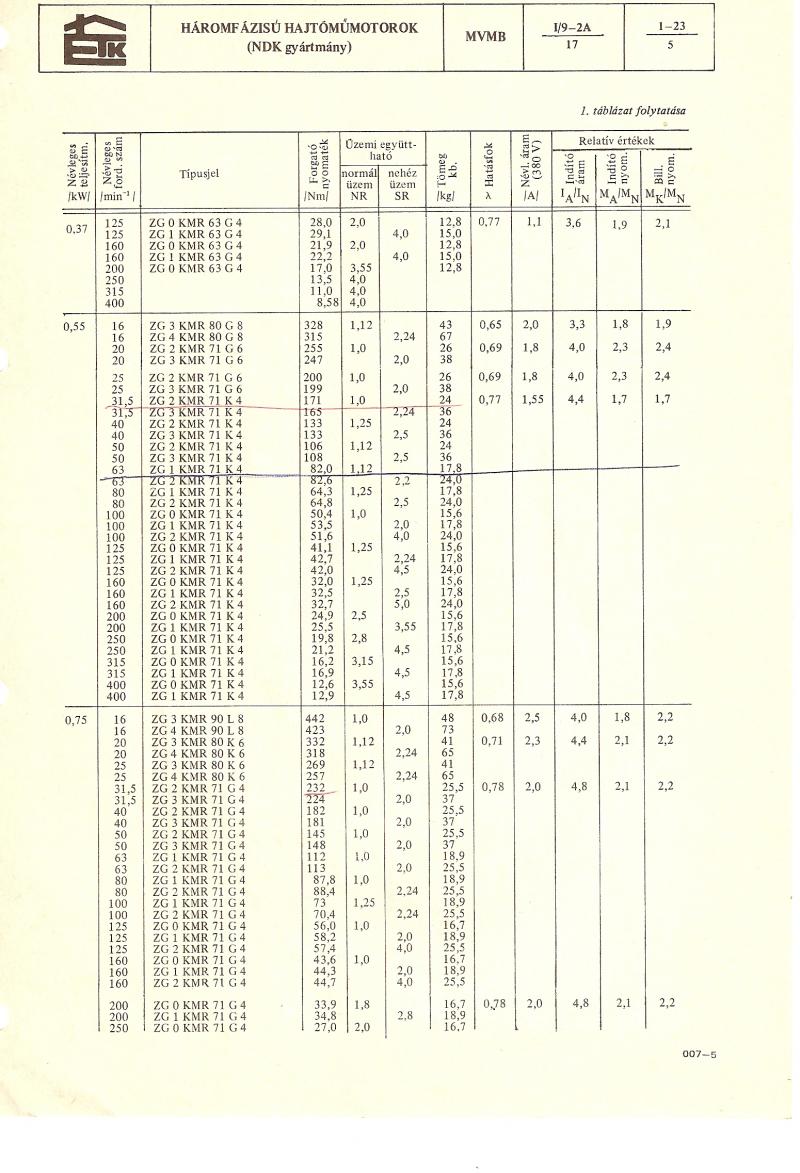

Típus választék 0,37( 125-400 f/p)-0,75 KW(16-250 f/p)

4

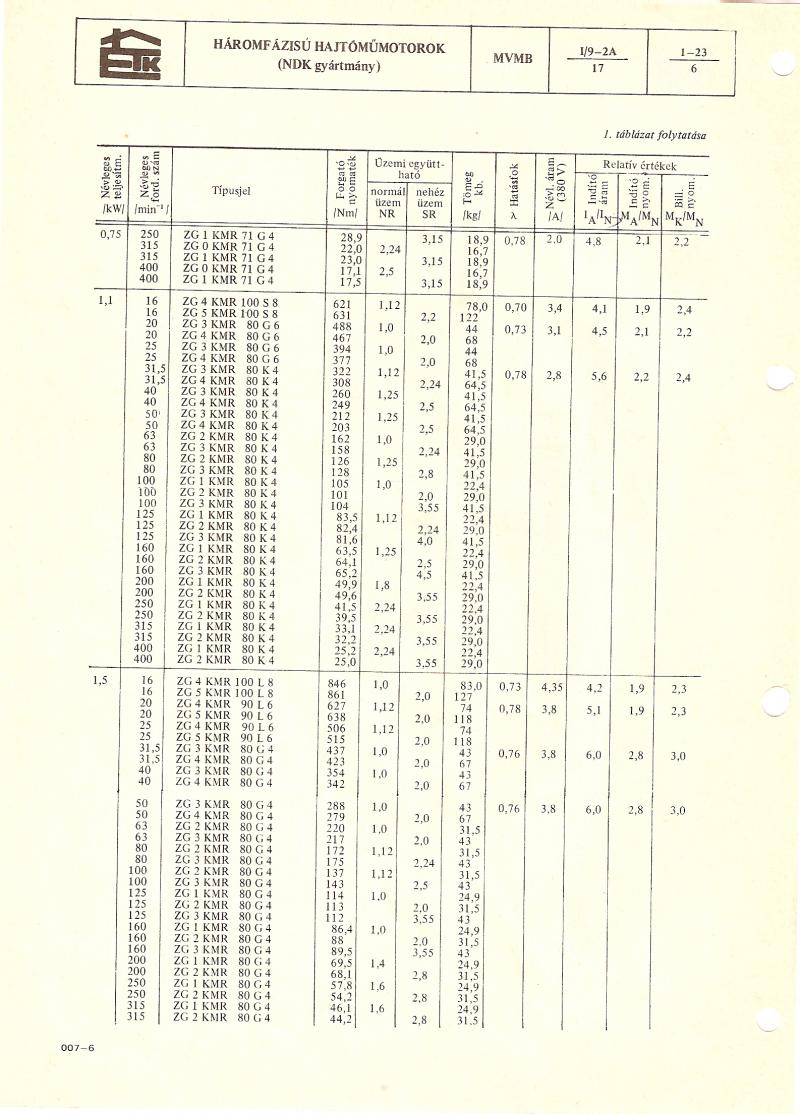

Típus választék 0,75 (250-400 f/p)-1,5 kW (16-315 f/p)

5
Típus választék 1,5 (400 f/p)-4 kW (16-31,5 f/p)

6
Típus választék 4,0 (31,5-400 f/p) -7,5 kW (16-100 f/p)

7

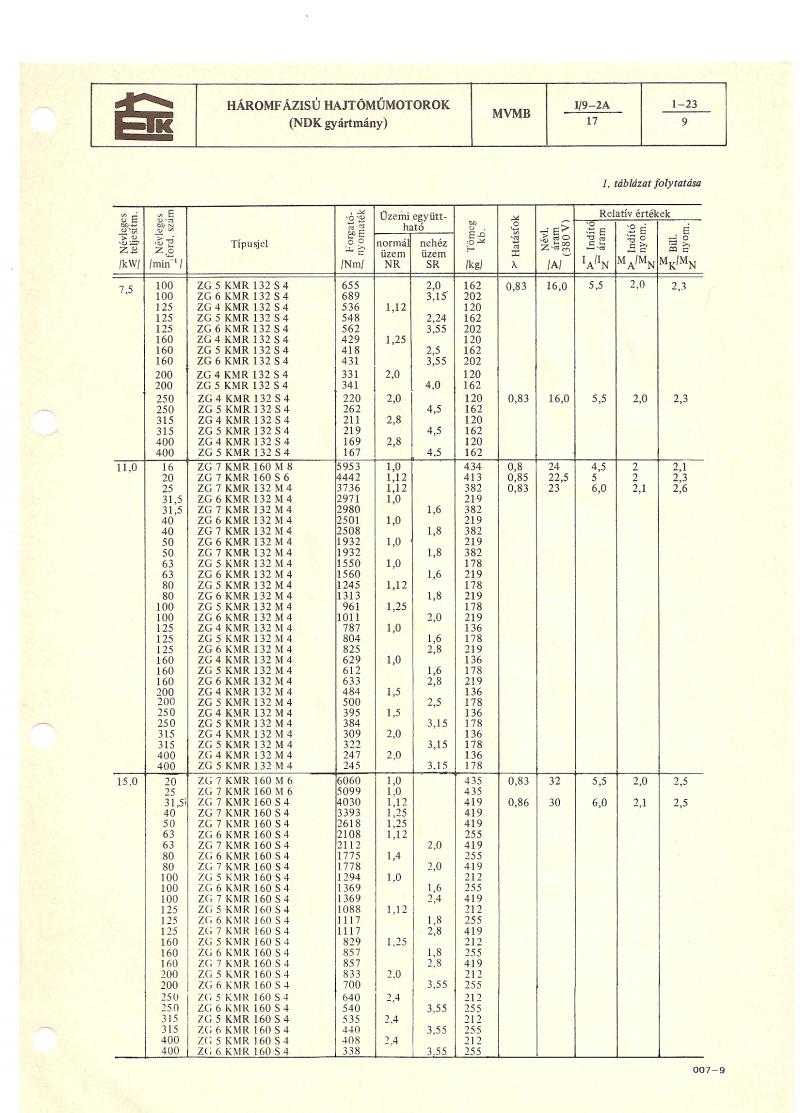

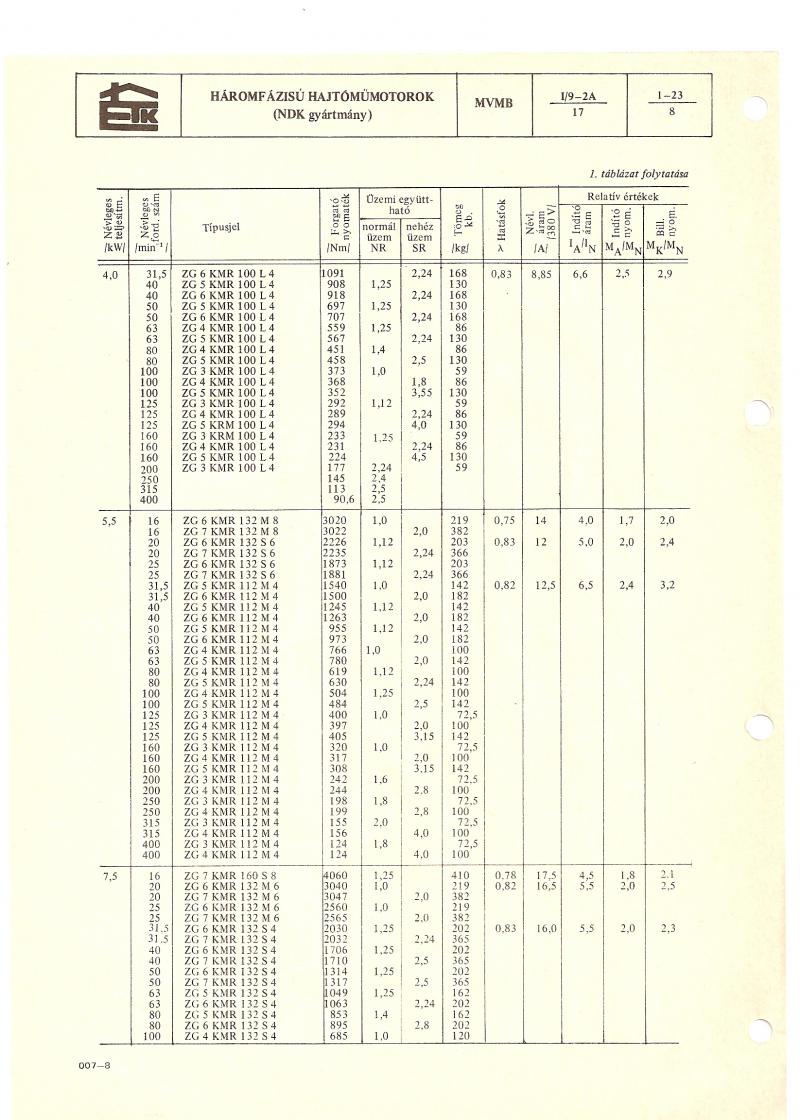

Típus választék 7,5 (100-400 f/p) -15 kW (20-400 f/p)

3./ Méretek

3.1/ NDK gyártmányú talpas kivitelű villanymotorok méretei.

s.sz. Megnevezés
Kép

1

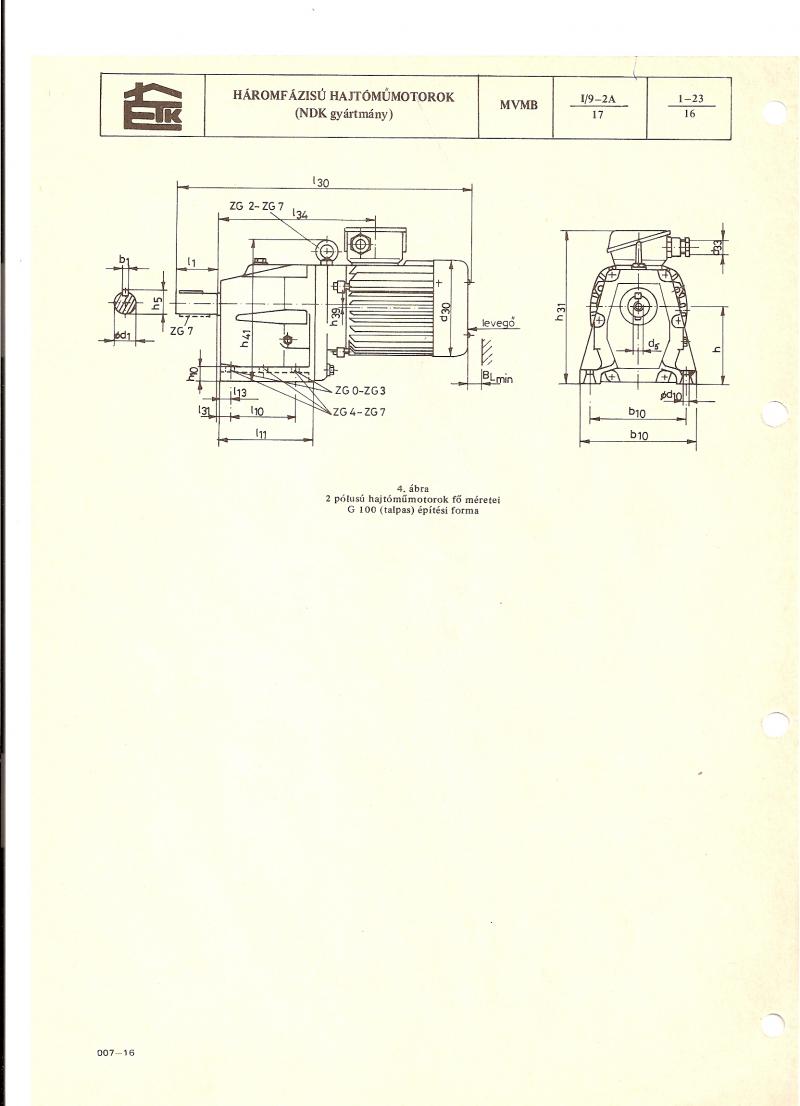

ZG-KMR típusú talpas kivitelű hajtóműves villanymotorok fő méretei (ábra )

2

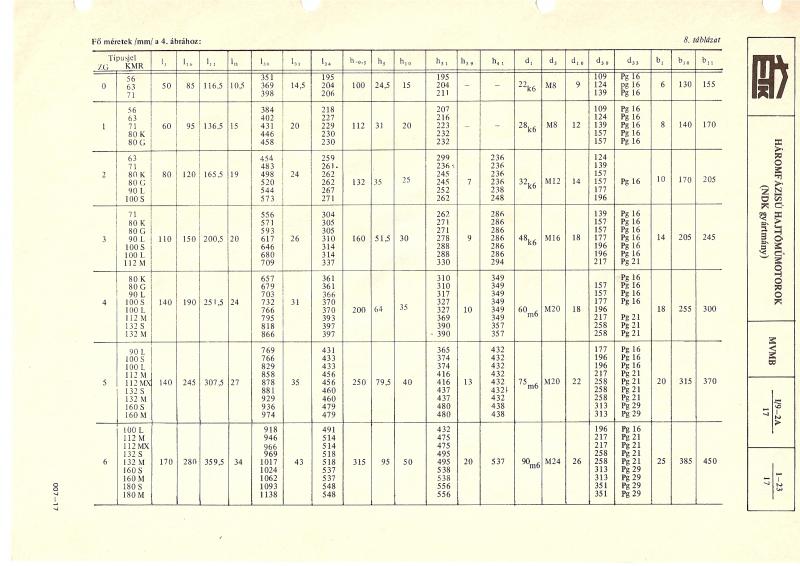

Fő méretek táblázat 1. oldal

3

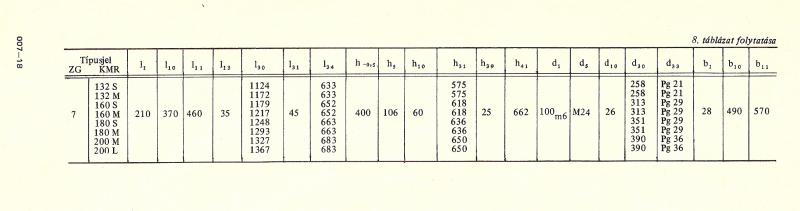

Fő méretek táblázat 2. oldal

3.2/ NDK gyártmányú peremes kivitelű villanymotorok méretei.

s.sz. Megnevezés
Kép

1

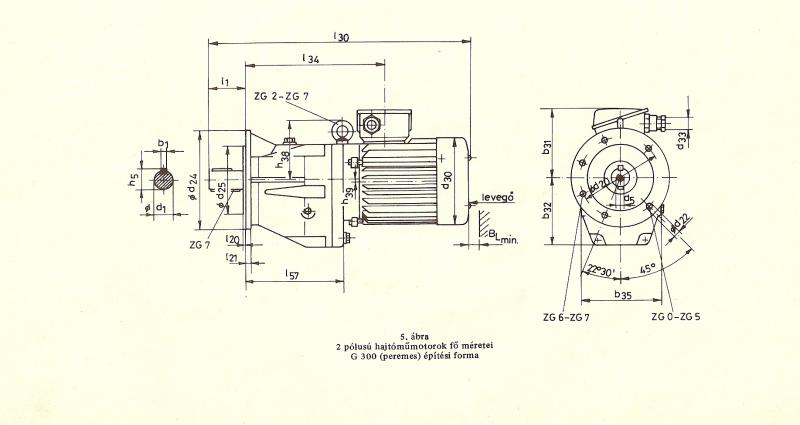

ZG-KMR típusú peremes kivitelű hajtóműves villanymotorok fő méretei (ábra)

2

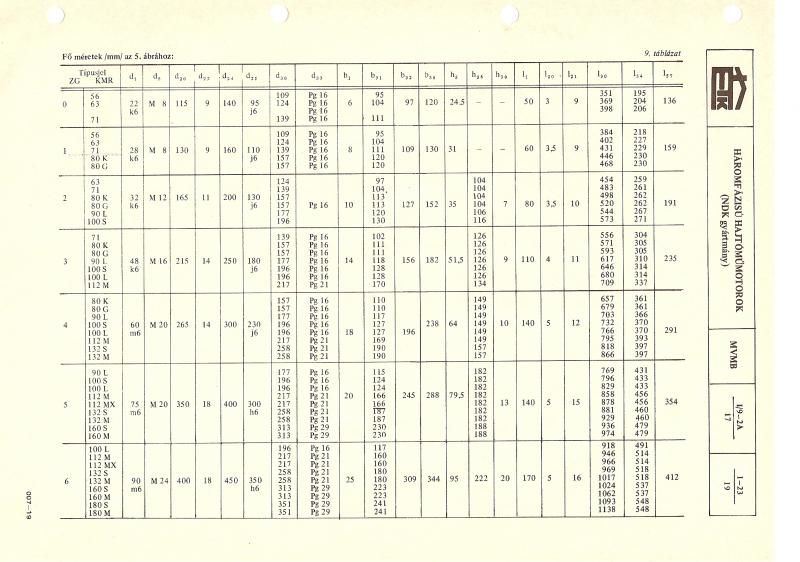

Fő méretek táblázat 1 oldal

3

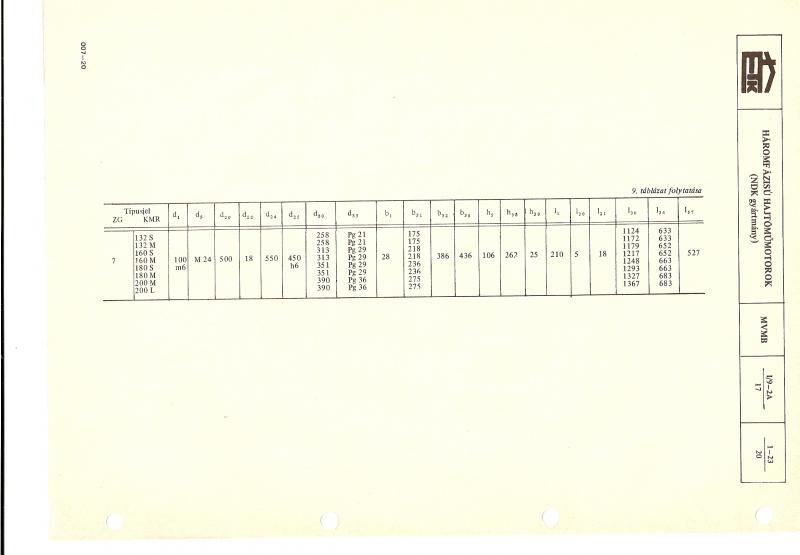

Fő méretek táblázat 2. oldal

B./ KEB hajtóműves motorok fő műszaki adatai

1./ KEB hajtóműves villanymotorok általános ismertetése.

s.sz. Megnevezés
Kép

1

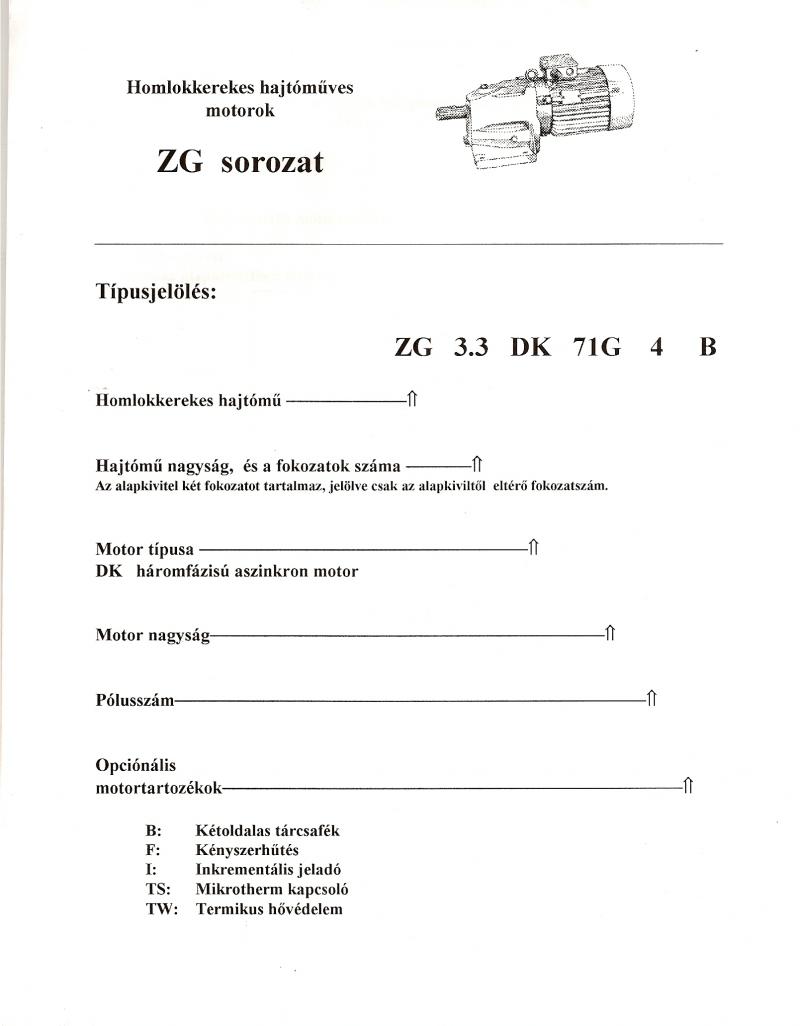

ZG sorozatú homlokkerekes hajtóműves villanymotorok típusjelölése

2

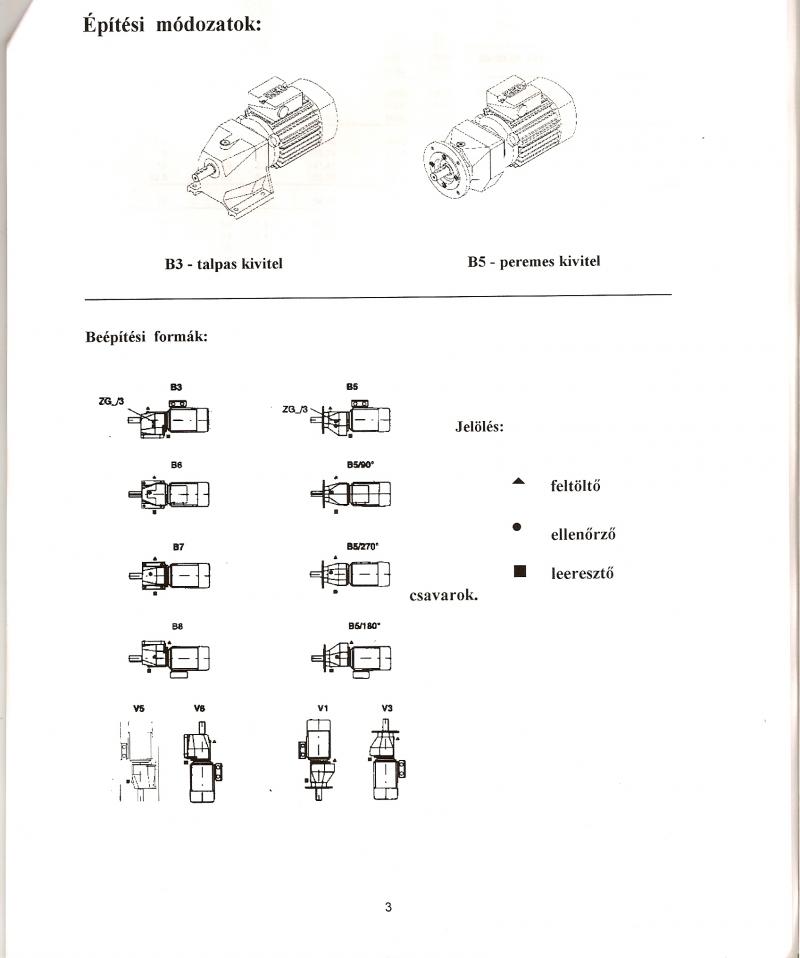

ZG sorozatú hajtóműves motorok építési módozatai

2./ KEB hajtóműves villanymotorok kiválasztó táblázatai.

s.sz.Megnevezés
Kép

1

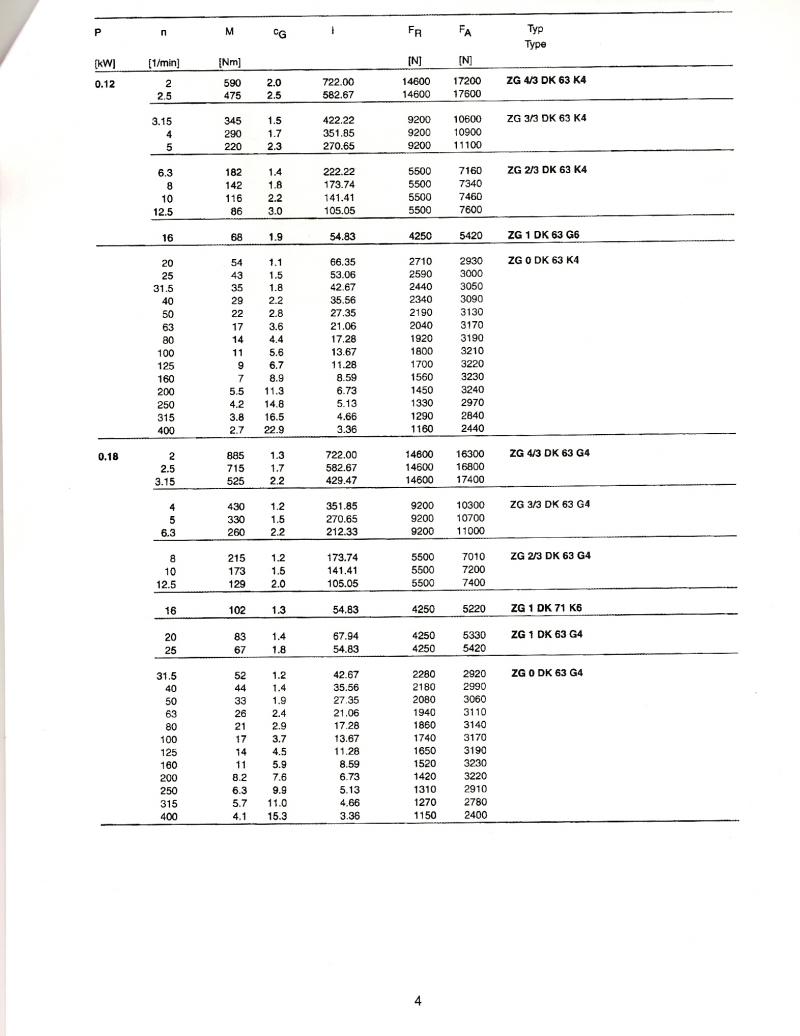

ZG sorozatú hajtóműves motorok típus választéka 0,12 kW-0,18 kW

2

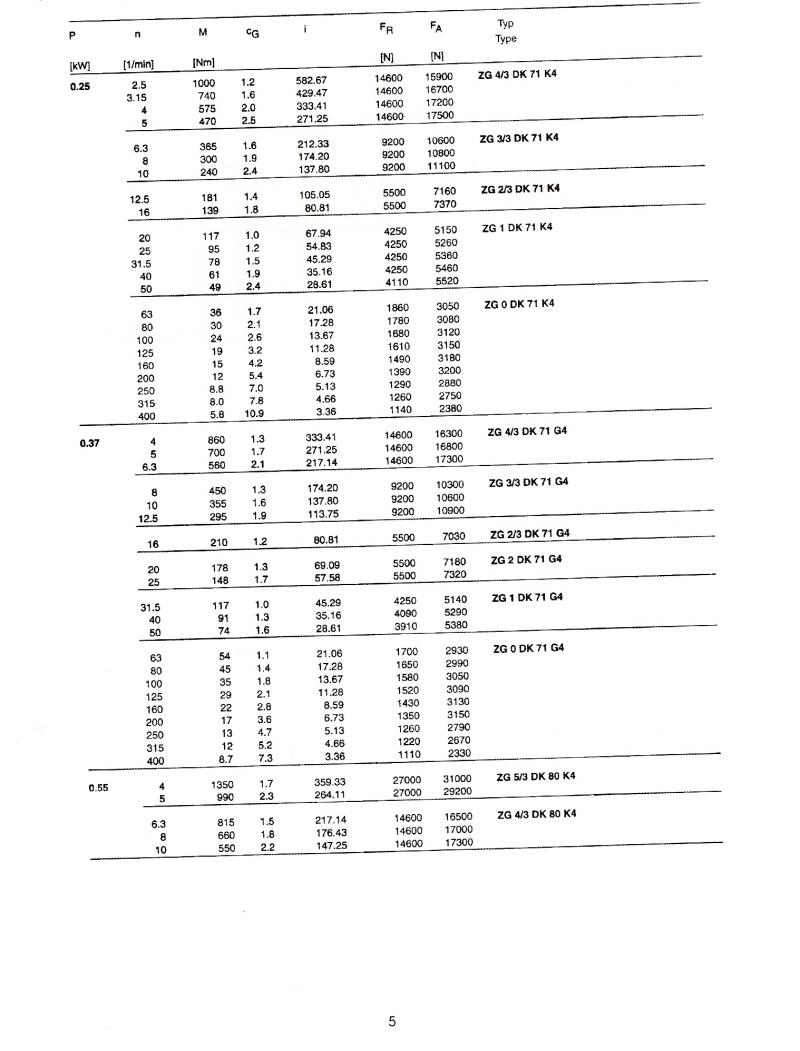

ZG sorozatú hajtóműves villanymotorok típus választéka 0,25-0,55 kW

3

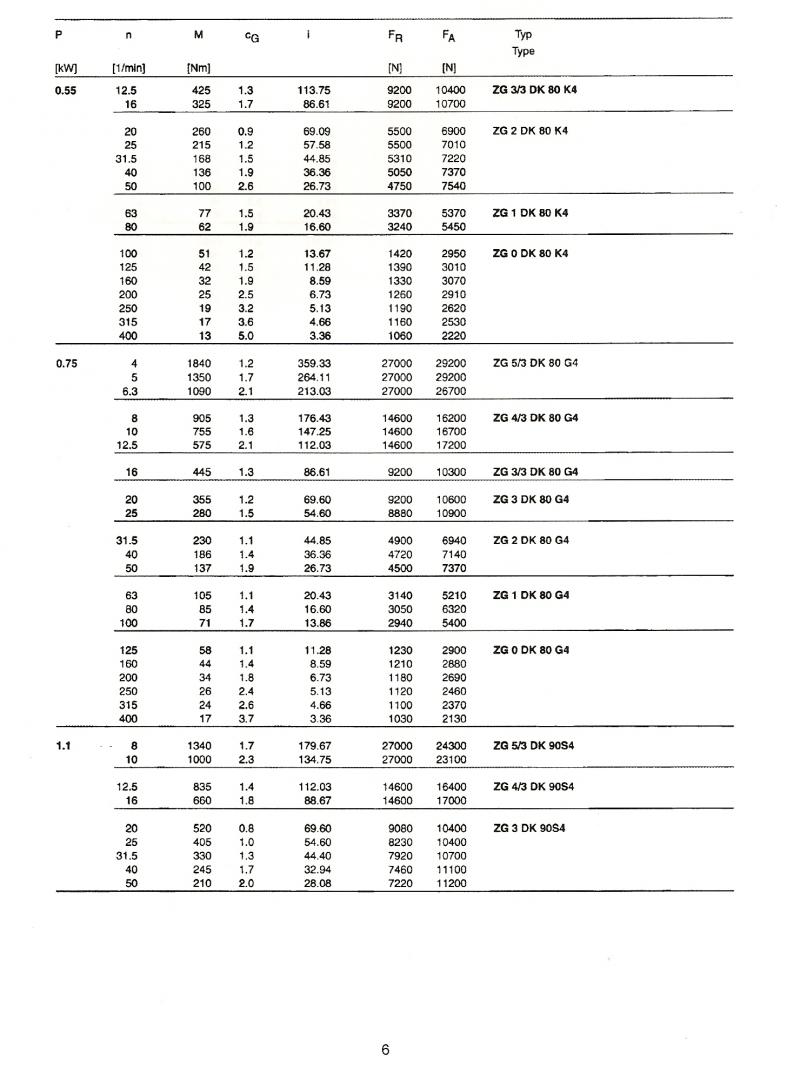

ZG sorozatú hajtóműves villanymotorok típus választéka 0,55-1,1 kW

4

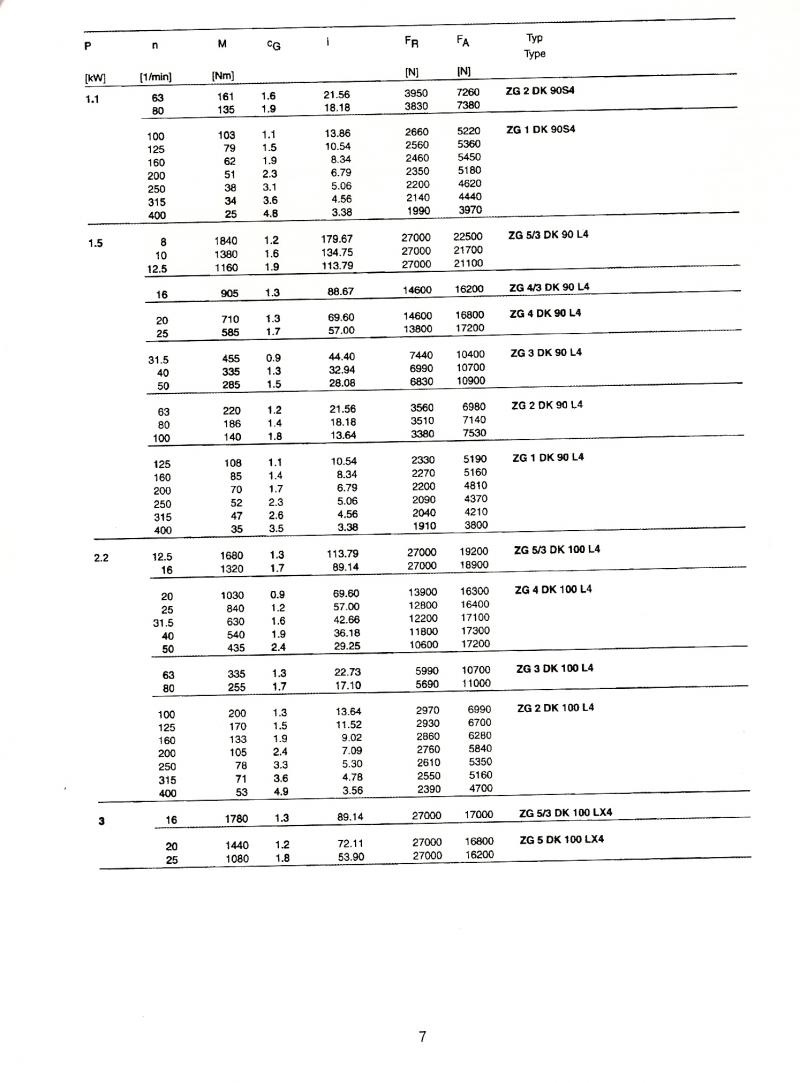

ZG sorozatú hajtóműves villanymotorok típus választéka 1,1- 3,0 kW

5

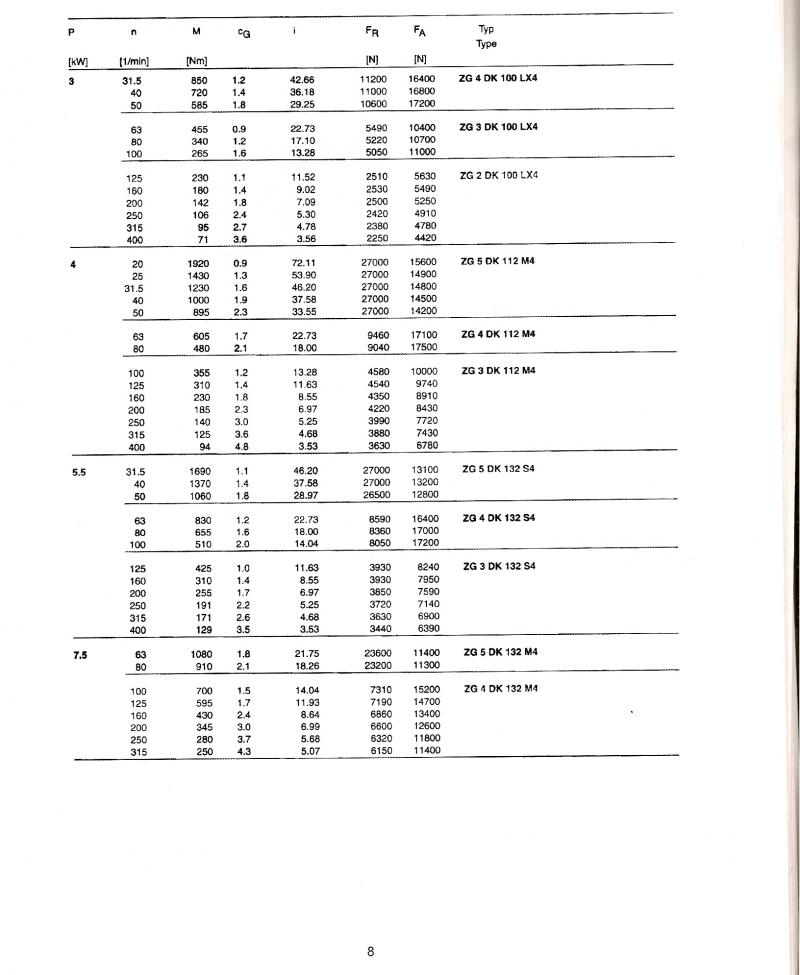

ZG sorozatú hajtóműves vilanymotorok típus választéka 3,0-7,5 kW

6

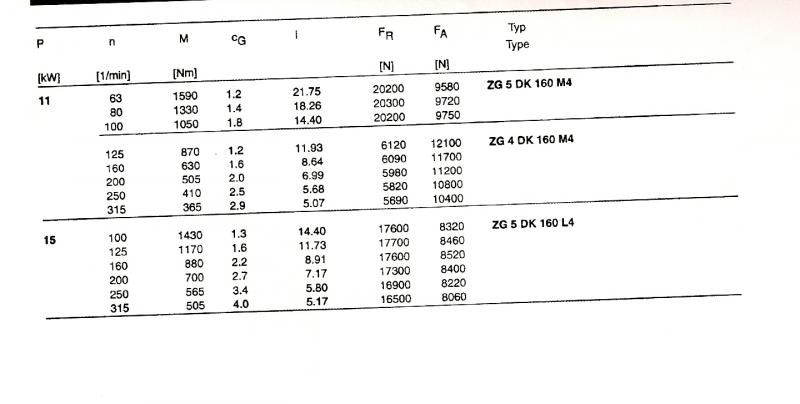

ZG sorozatú hajtóműves villanymotorok típus választéka 11-15 kW

3./ KEB hajtóművek fő méretei.

s.sz. Megnevezés
Kép

1

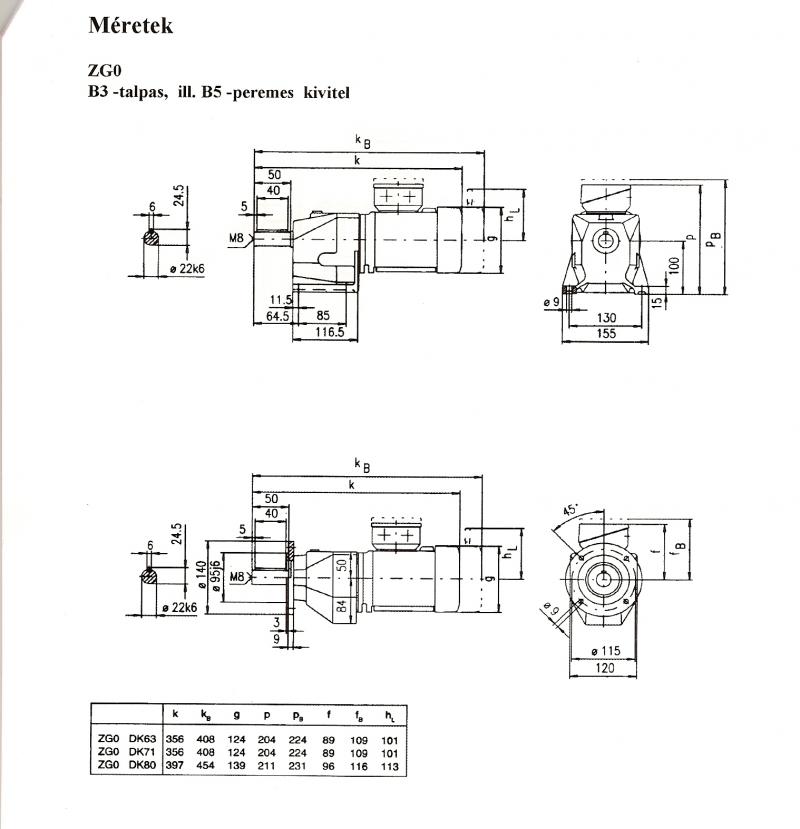

ZG-0 típusú hajtóművek fő méretei

2

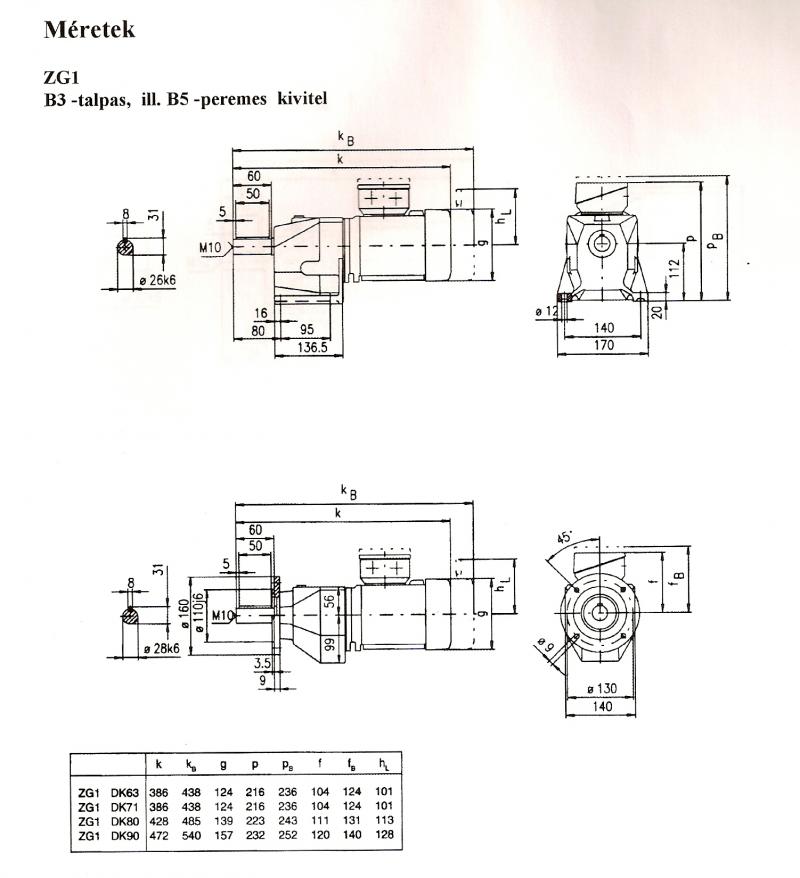

ZG-1 típusú hajtóművek fő méretei

3

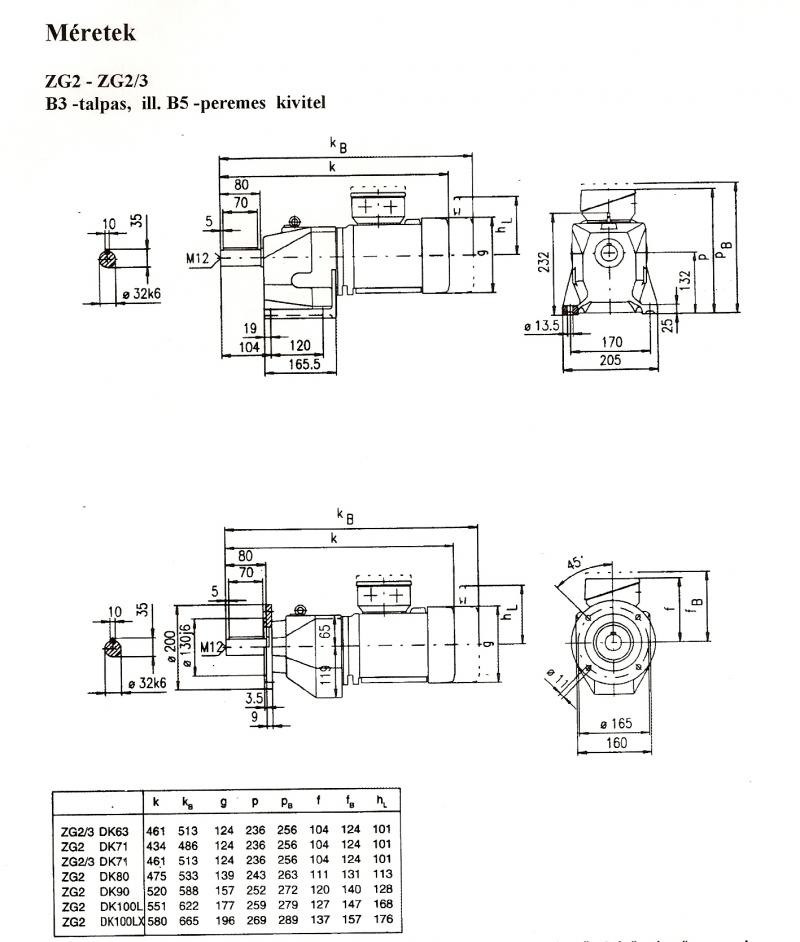

ZG-2 típusú hajtóművek fő méretei

4

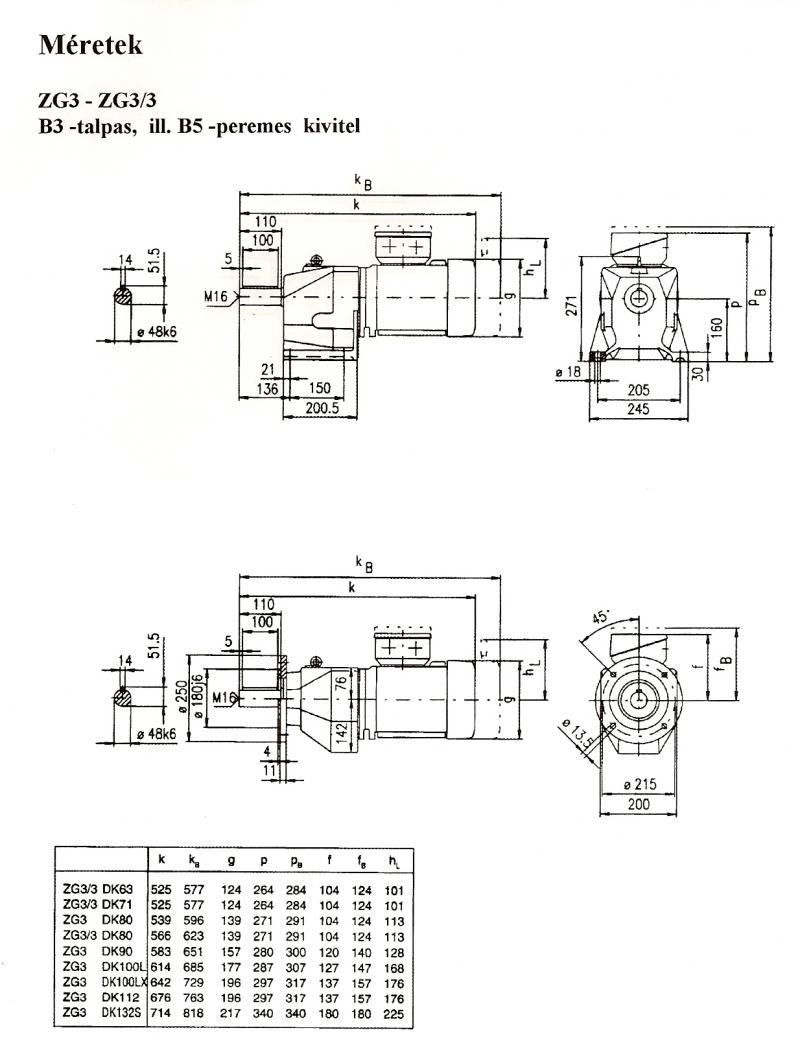

ZG-3 típusú hajtóművek fő méretei

5

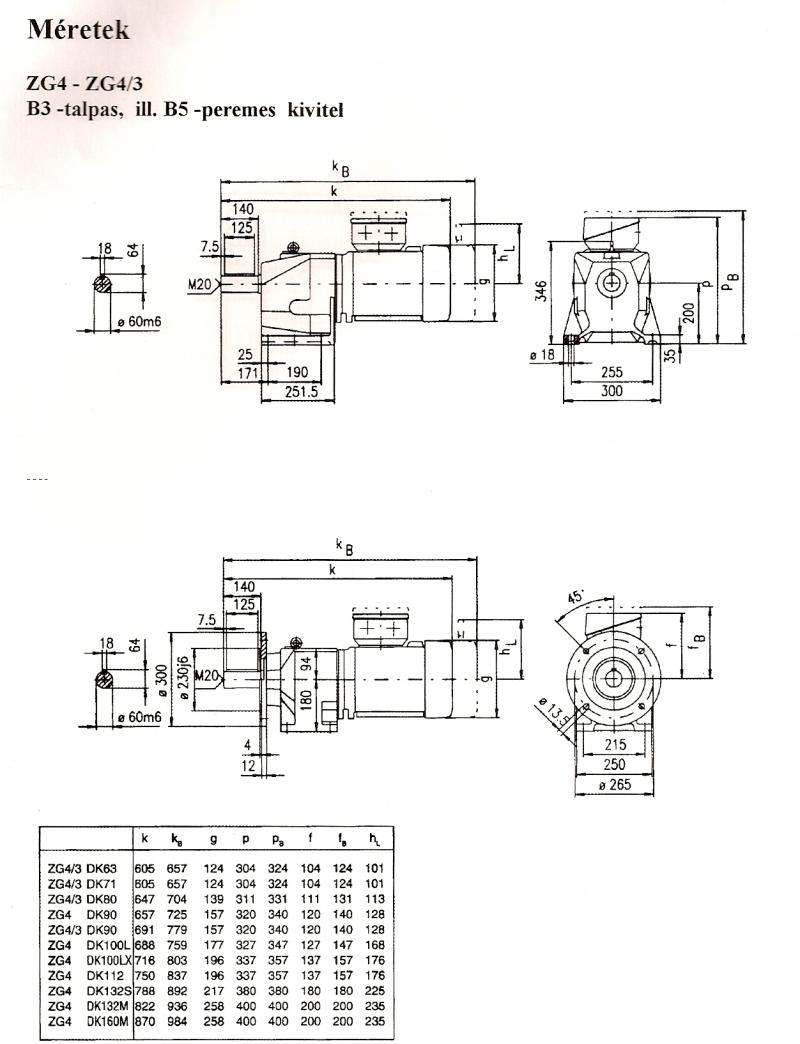

ZG-4 típusú hajtóművek fő méretei

6

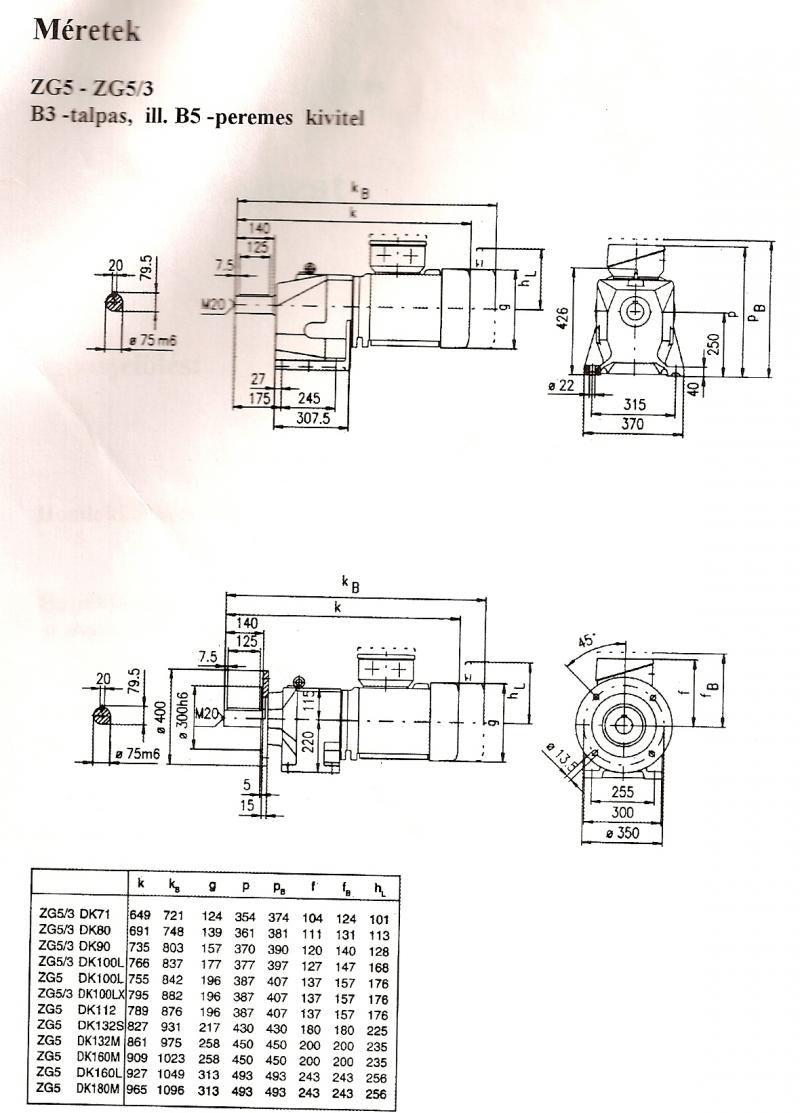

ZG-5 típusú hajtóművek fő mératei

C./ Leggyakrabban előforduló hajtóműves villanymotorok.

s.sz.

Telj.

kW

Ford.

p/p

Régi

típus jel

Új

típus jel

Hajtott gép

Hajtott

részegység

Egységár

Ft/db


10,37 63
ZG0 KMR G4-0,37 G310-63-380/220/B5
ZG0 DK 71 G4/B5 T-428 szállítószalag
emelő motor
88.000
 0,463
KRA 71,3/4 0,4 kW 220/380 B5
ZG0 DK 71G4 T-224 szállítószalag
emelő motor
90.000,-
1
0,55
31,5

ZG2 DK 80 K4/B3
PETKUS K-525 magtisztító
kefekocsi meghajtó motor
110.000
2
0,75
125

ZG0 DK 80 G4/B3
PETKUS K-523 magtisztító
rostaszekrény meghajtó motor
95.000
3
0,55
16

ZG3/3 DK 80 K4/B3
B1-15 szárító
ürítő motor
150.000
4
5,5
63

ZG4 DK 132 S4 /B3
Serleges felvonó

265.000
5
5,5
125

ZG 3 DK 132 S4/B3
Serleges felvonó

210.000
6
7,5
125

ZG 4 DK 132 M4/B3
Serleges felvonó

298.000
