3.3. T-428 szállítószalag alkatrészei
T-428 szállítószalag alkatrészei

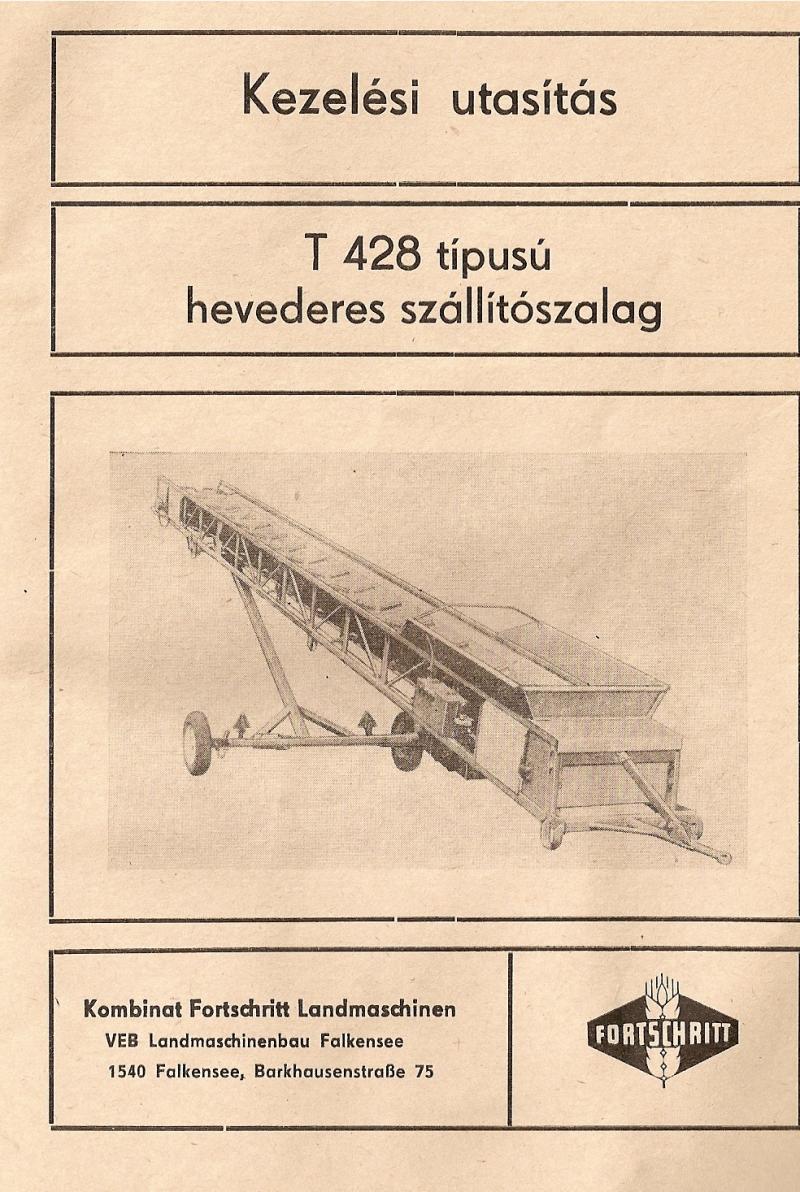

FONTOSABB RÉSZEK A GÉPKÖNYVBŐL
| s.sz. | Megnevezés | Kép |

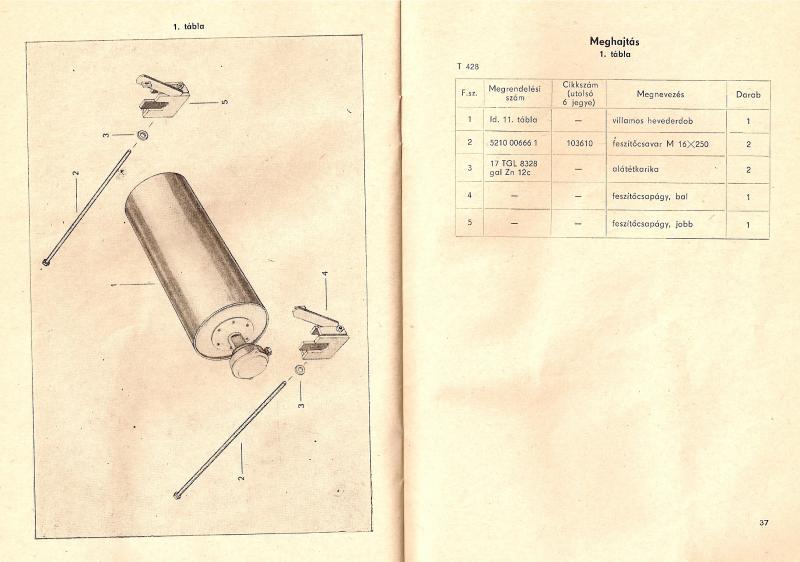

| 1 | 1. tábla meghajtás |  |

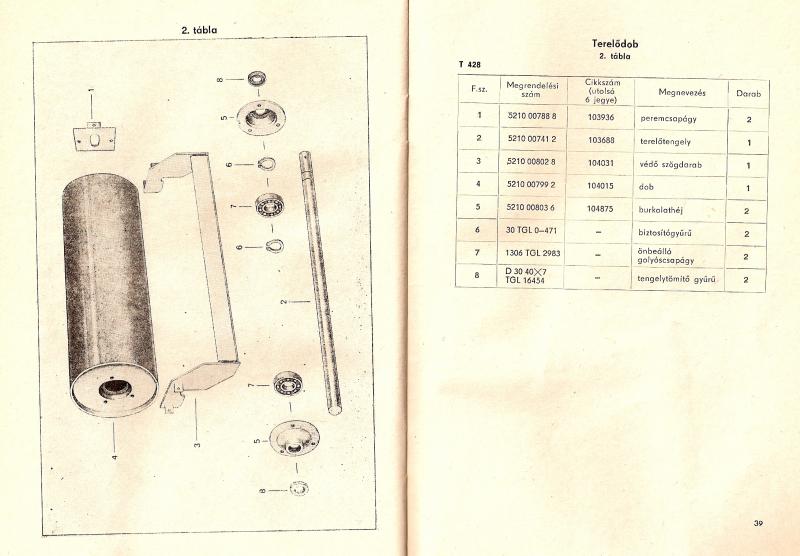

| 2 | 2. tábla terelődob |  |

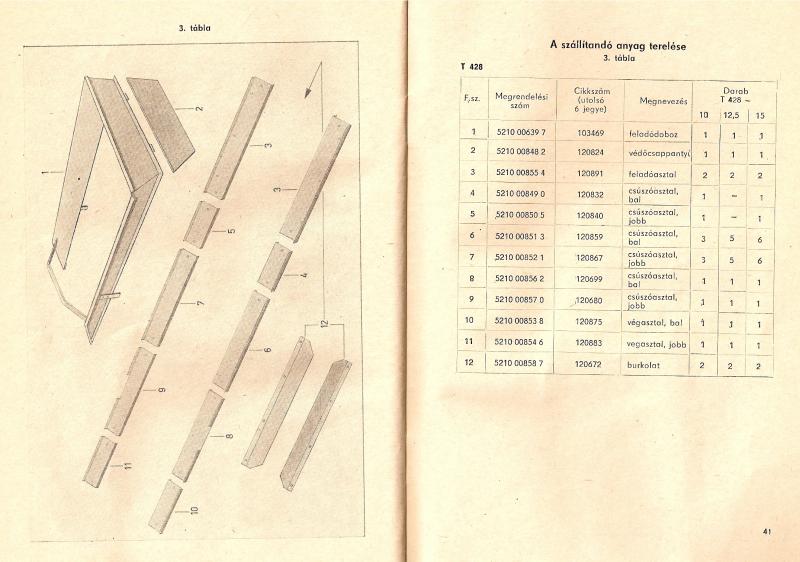

| 3 | 3.tábla a szállítandó anyag terelése |  |

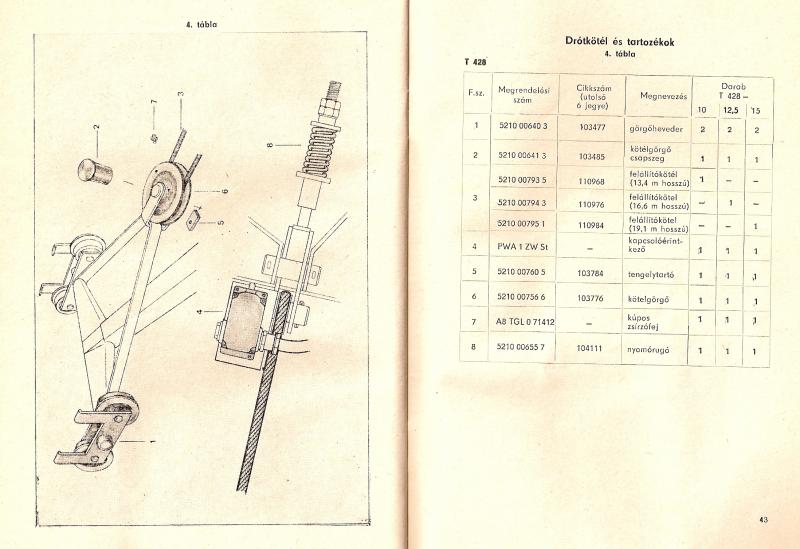

| 4 | 4. tábla drótkötél és tartozékok |  |

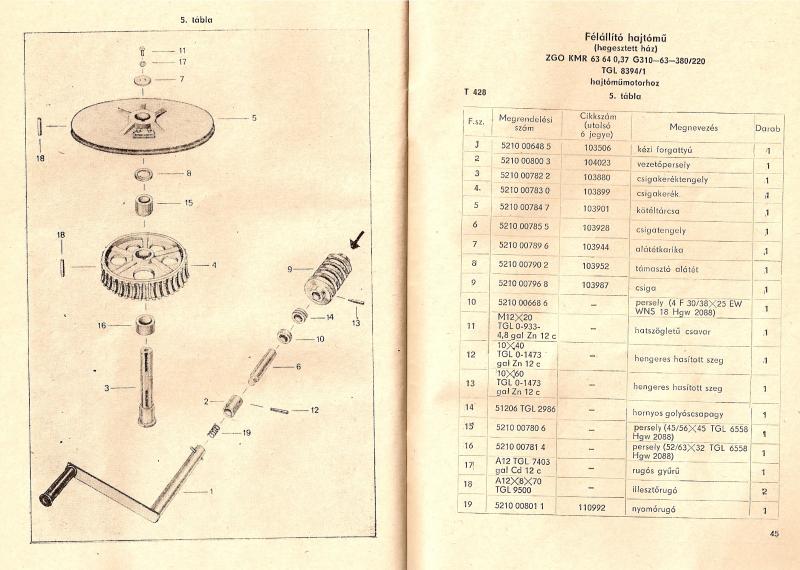

| 5 | 5. tábla állító hajtómű |  |

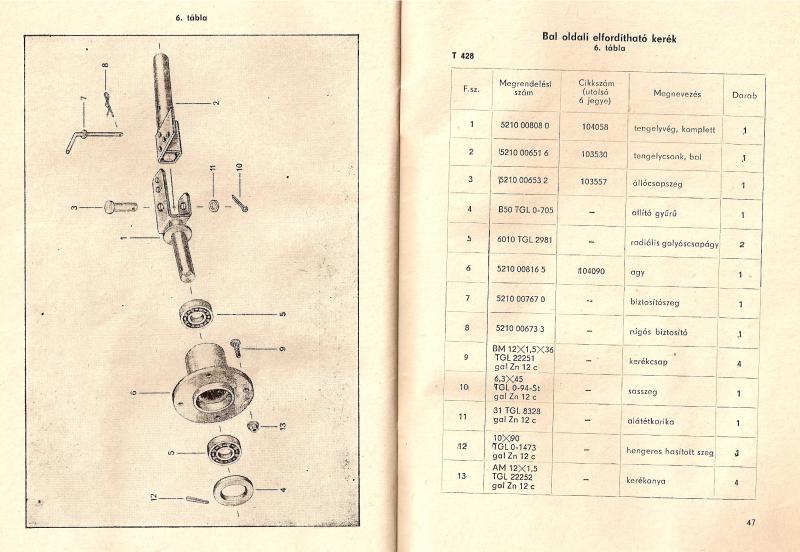

| 6 | 6. tábla baloldali elfordítható kerék |  |

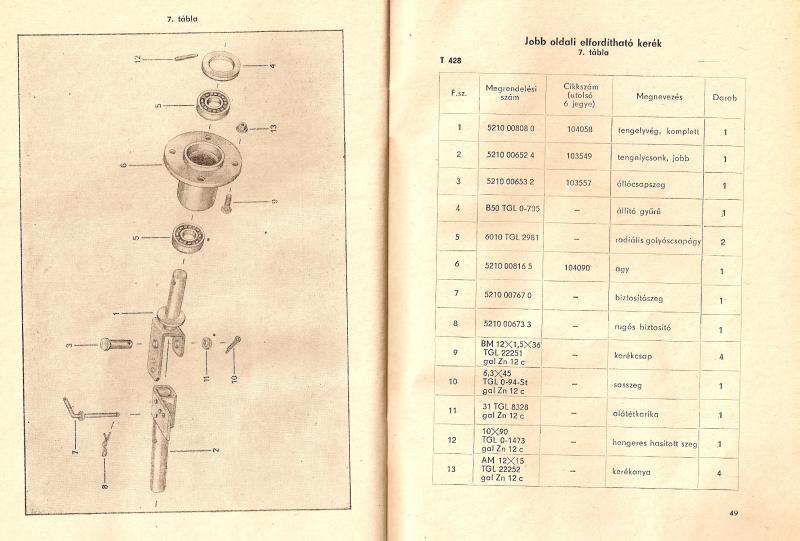

| 7 | 7. tábla jobboldali elfordítható kerék |  |

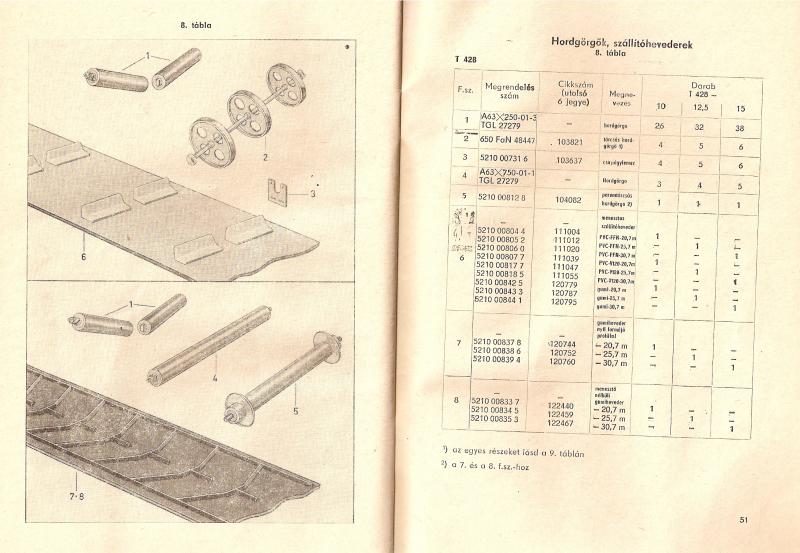

| 8 | 8. tábla görgők és a szállító heveder |  |
| 9 | 9. tábla tárcsás görgők | |

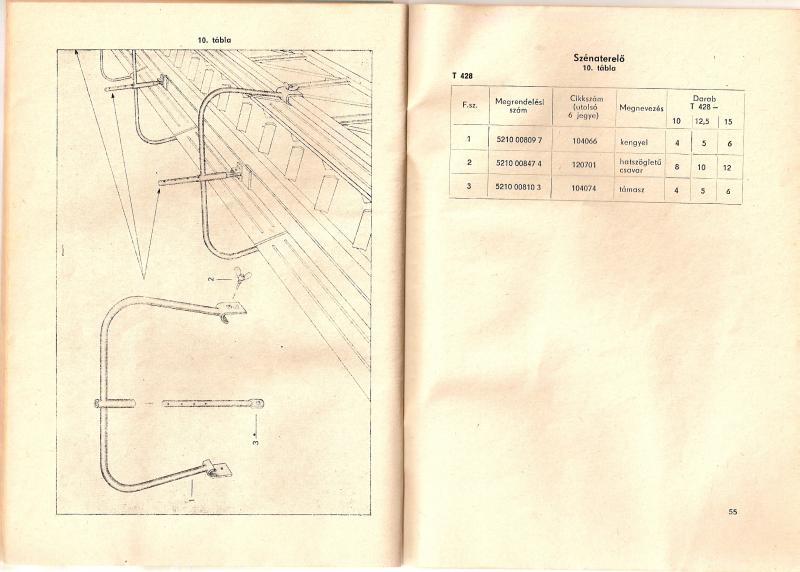

| 10 | 10. tábla szénaterelő |  |

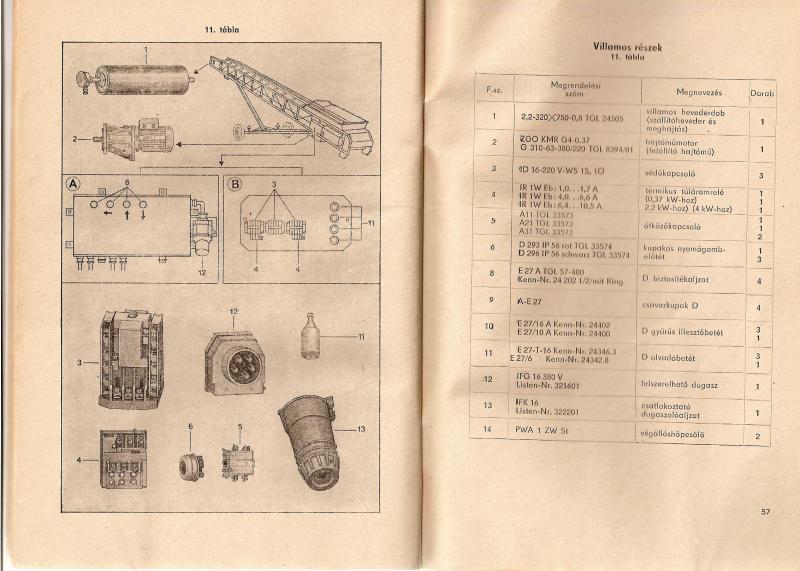

| 11 | 11. tábla villamos részek |  |
ALKATRÉSZEK
A T-428 típusú szállítószalag 10 m-es, 12,5 m-es és 15 m-es változatban létezik. A heveder hurokhossz változik, a többi alkatrészek megegyeznek.
| s.sz. |
Cikkszám/ méret/anyag |
Megnevezés | Ábra | Tétel |
Db/gép 10 m |
Db/gép 12,5 m |
Db/gép 15 m |
Egységár Ft/db, |
Kép |
| 1 | 2,2-320x750-0,8 TGL 24505 | Villamos hevederdob | 1 | 1 | 1 | ||||
| 2 | Terelődob tengellyel | 2 | 4 | 1 | 1 | 1 |
64.000 |
||
| 3 | Terelőtengely | 2 | 2 | 1 | 1 | 1 | |||
| 4 | Burkolathéj | 2 | 5 | 2 | 2 | 2 | |||
| 5 | A63x250 | Hordgörgő(rövid) | 8 | 1 | 26 | 32 | 38 |
6.000 |
|
| 6 | FAN-650 | Tárcsás hordgörgő | 8 | 2 | 4 | 5 | 6 |
16.000 |
|
| 7 | A63x750 | Hordgörgő (hosszú) | 8 | 4 | 3 | 4 | 5 |
8.150 |
|
| 8 | Műanyag | Osztott bordás heveder 20,7 m | 8 | 6 | 1 |
302.000 |
|||
| 9 | Műanyag | Osztott bordás heveder 25,7 m | 8 | 6 | 1 |
368.000 |
|||
| 10 | Műanyag | Osztott bordás heveder 30,7 m | 8 | 6 | 1 |
420.000 |
|||
| 1 | Gumi | Osztott bordás heveder 20,7 m | 8 | 6 | 1 |
275.000 |
|||
| 12 | Gumi | Osztott bordás heveder 25,7 m | 8 | 6 | 1 |
320.000 |
|||
| 13 | Gumi | Osztott bordás heveder 30,7 m | 8 | 6 | 1 |
352.000 |
|||
| 14 | Gumi | Ívbordás heveder 20,7 m | 8 | 7 | 1 | ||||
| 15 | Gumi | Ívbordás heveder 25,7 m | 8 | 7 | 1 | ||||
| 16 | Gumi | Ívbordás heveder 30,7 m | 8 | 7 | 1 | ||||
| 17 | ZG§ KMR G4-0,37 G 310-63-380/220 TGL 8394/01 | Hajtóműmotor ( felállító hajtómű) | 11 | 2 | 1 | 1 | 1 |
104.000 |
|
