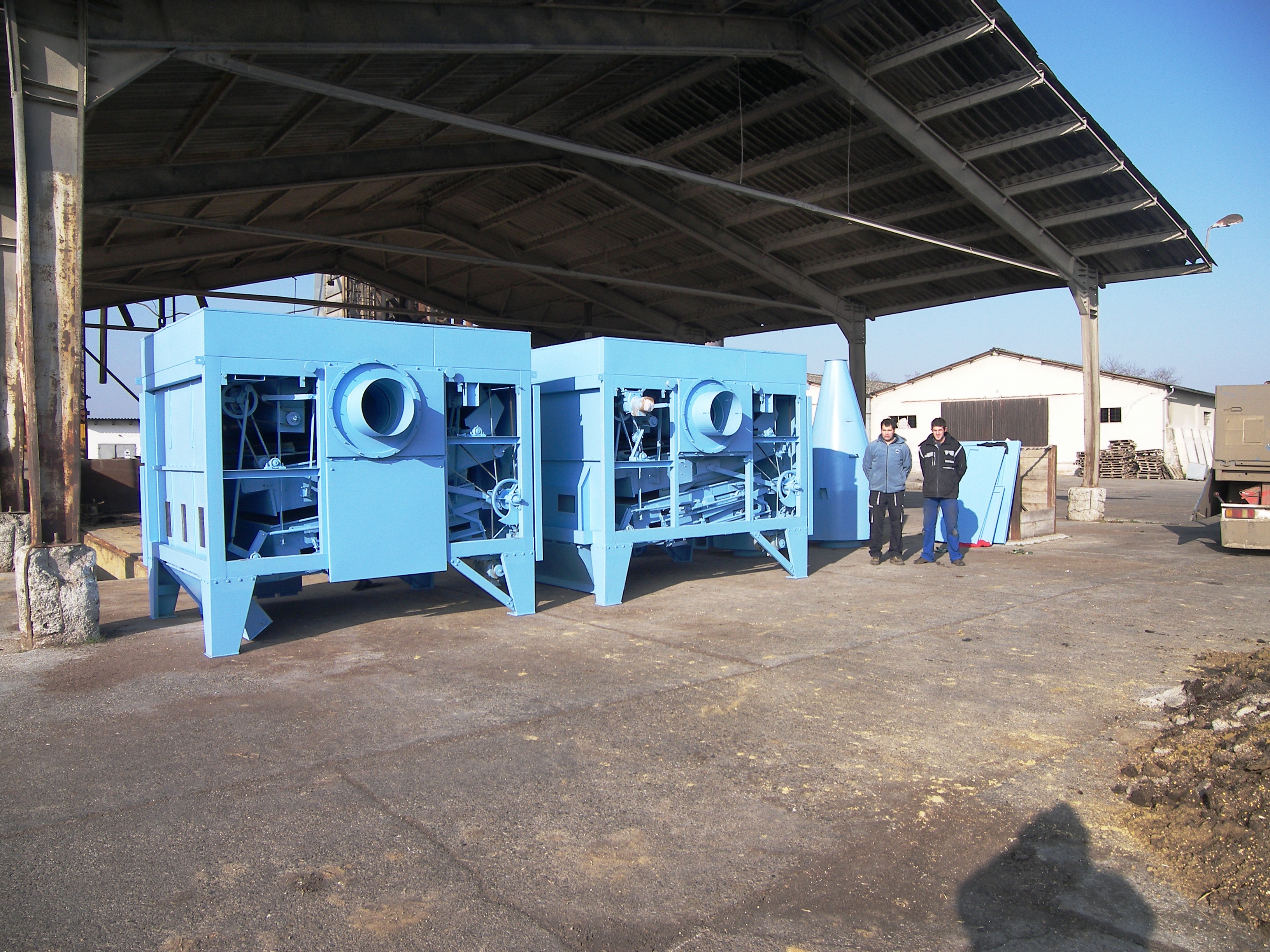

2.1. PETKUS K-525/K-527 magtisztító

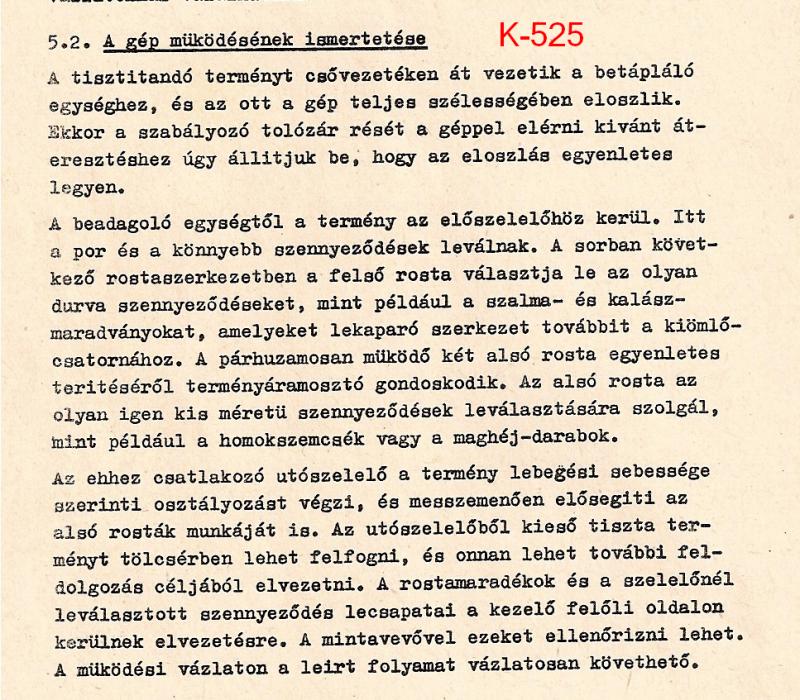

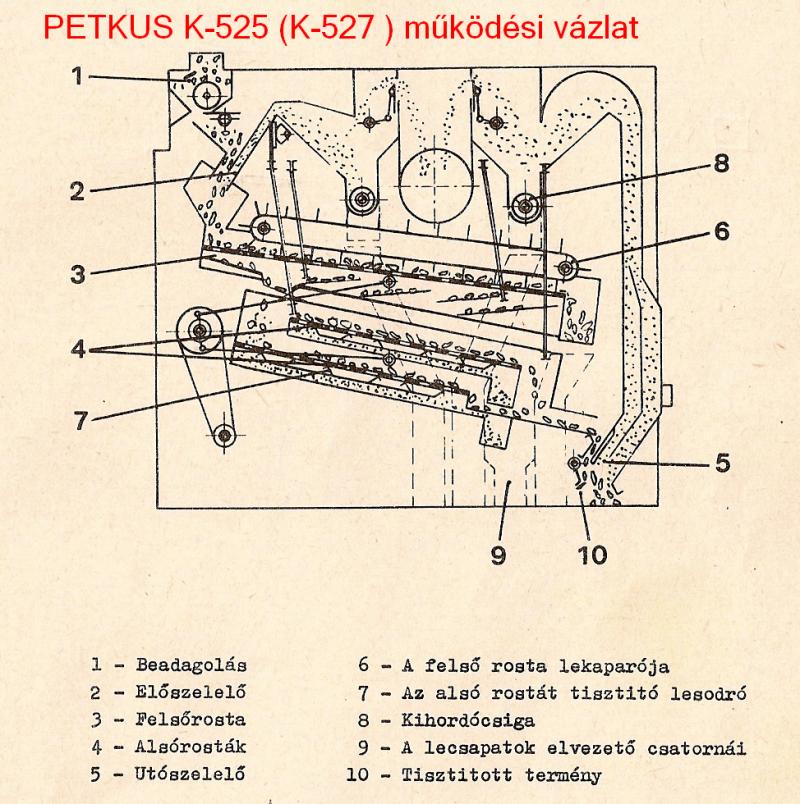

PETKUS K-525 magtisztító működése

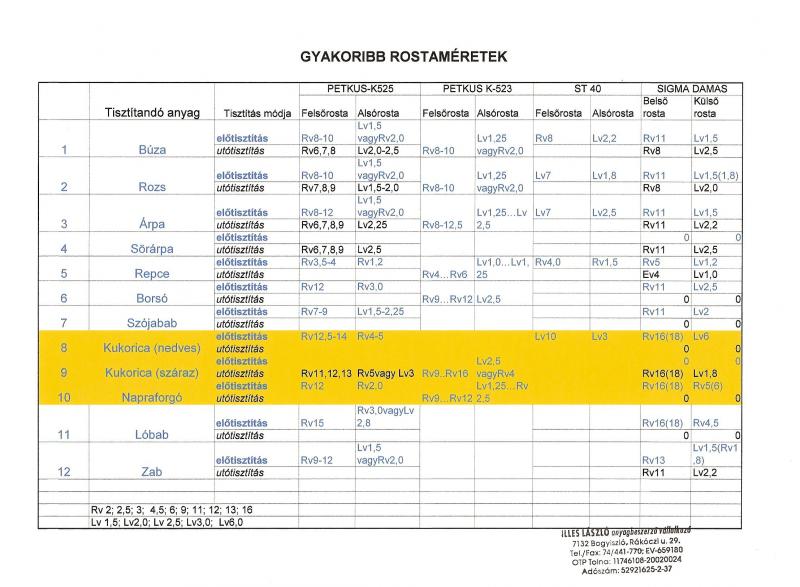

GYAKORIBB ROSTAMÉRETEK








PETKUS K-525 magtisztító , műszaki adatai

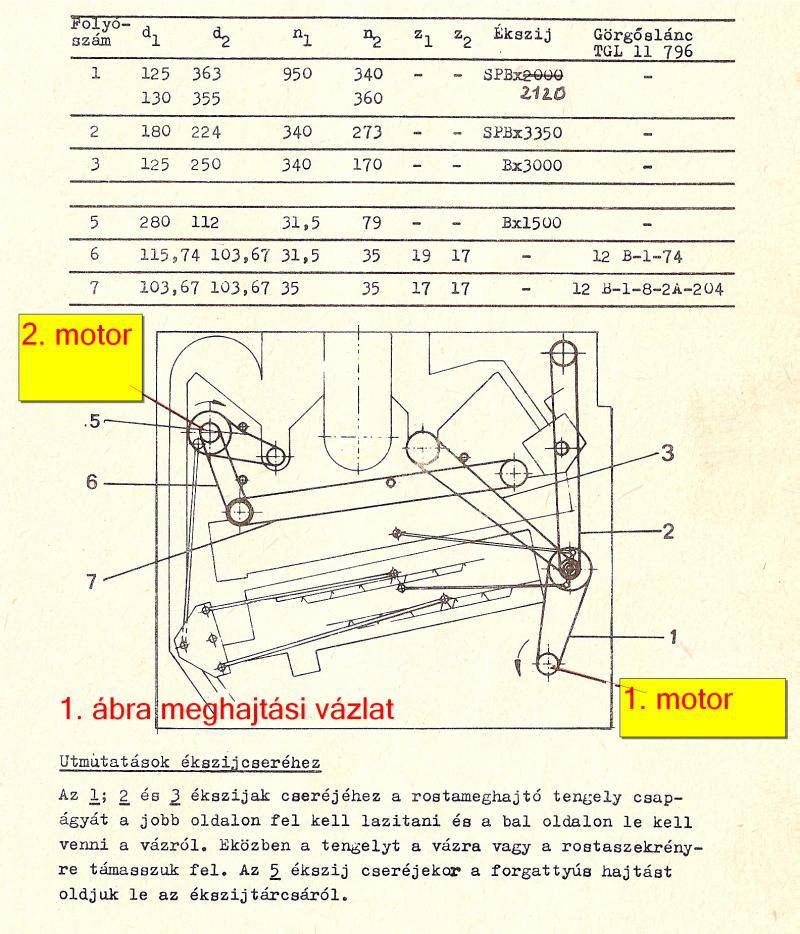

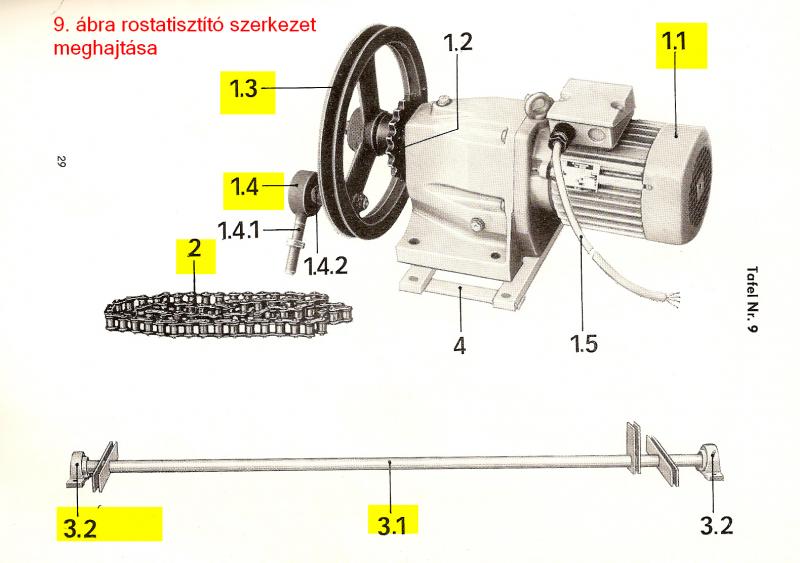

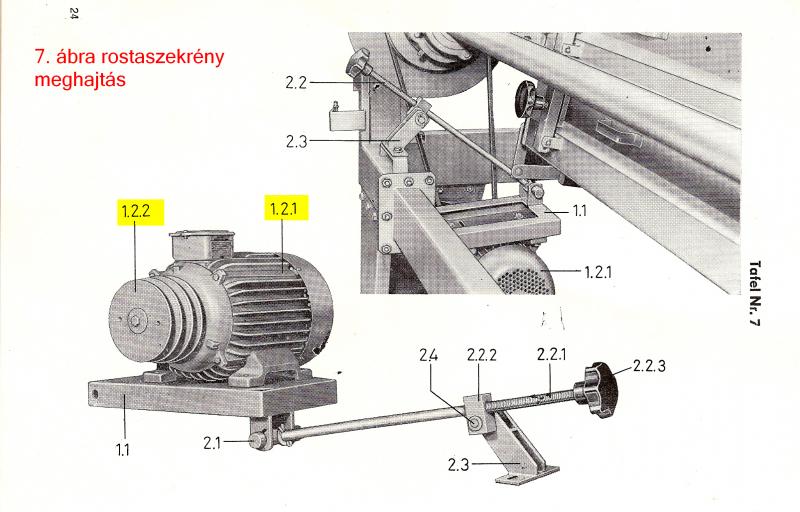

PETKUS K-525 magtisztító meghajtása (ékszíjak, villanymotorok)



 s.sz. Cikkszám  Megnevezés  Ábra  Tétel  db/gép

Egységár

Ft/db

Ár érvényes

-tól

Kép
02-02-02-01-01 17x2000 Li Ékszíj

5730

2023.06.04.
02-02-02-01-02 17x3350 Li Ékszíj

 1

8890

2023.06.04.
02-02-02-01-03 17x3000 Li Ékszíj

 1

8000

2023.06.04.
02-02-02-01-04 17x1500 Li Ékszíj

 1

4600

2023.06.04.
02-02-02-01-05 12 B1  Görgőslánc

  2020.06.04
02-02-02-01-06 12 B-8-2A-204  Füleslánc

37.700

2020.06.04.
02-02-02-01-07 K 21 R 100 L6 1,5 kW/960  Villanymotor

1.2.1

94.000

Tájékoztató jellegű ár. Kérjen árajánlatot.
02-02-02-01-08 ZG 2 DK 80 K4 0,55/31,5  Hajtóműves villanymotor

1.1

149.500

Tájékoztató jellegű ár, kérjen árajánlatot.
02-02-02-01-09 6525-0067:003/03  Ékszíjtárcsa (lépcsős)

1.2.2

35.000

2020.06.06.
02-02-02-01-10 6527-1400:005/02  Ékszíjtárcsa(küllős)

1.3

59.500

2022.06.04.
02-02-02-01-11   Kaparólánc meghajtó lánckerék ( a villanymotoron)

1.2

12.500

2020.06.04.
02-02-02-01-12   Hajtórúd fej , (az ékszíjtárcsához kapcsolódó ,balos)

 9

1.4

29.900

2020.06.06

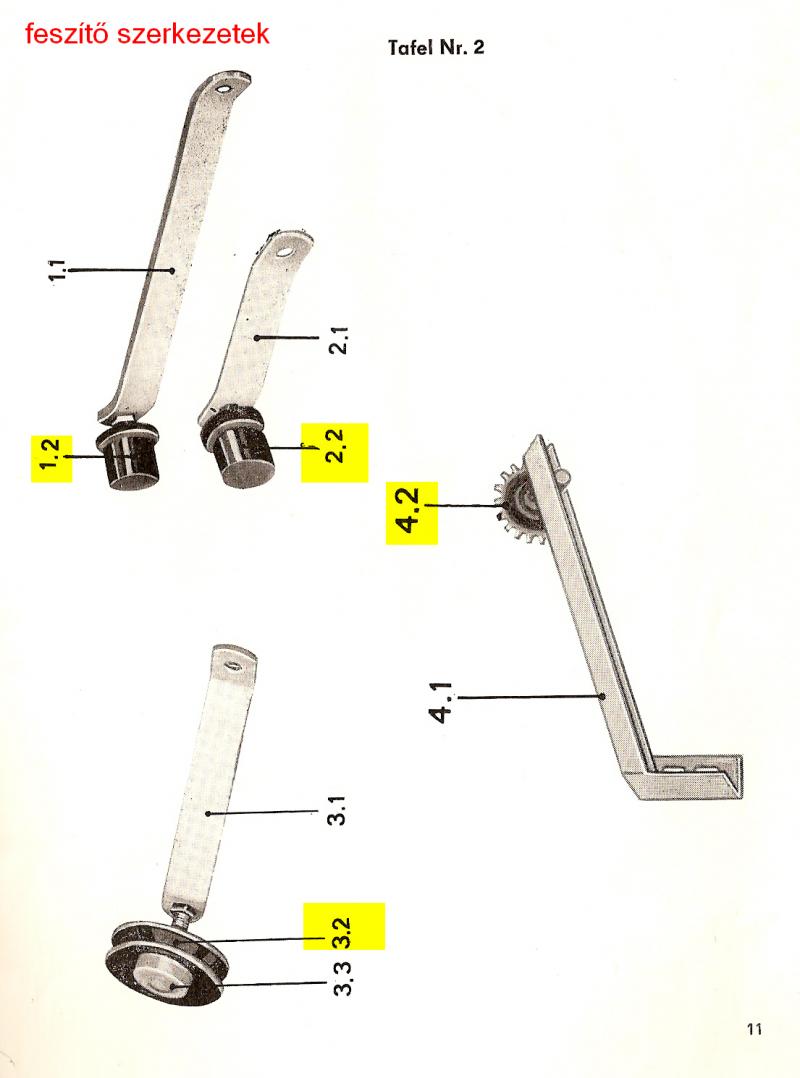

02-02-02-01-13  PeN 14501 Ékszíj feszítő görgő (külső)

1.2

10.300

2020.06.04.
 02-02-02-01-14  PeN 17716 Ékszíj feszítő görgő (belső

3.2

10.300

2020.06.04
02-02-02-01-15    Lánc feszítő

4.2

11.000

2020.06.04
02-02-02-01-16   Kefekocsi neghajtó tengely

3.1


02-02-02-01-17 SY 506  Csapágyház

3.2

  Márka függő
02-02-02-01-18 YET 206  Csapágy

3.2

  Márka függő

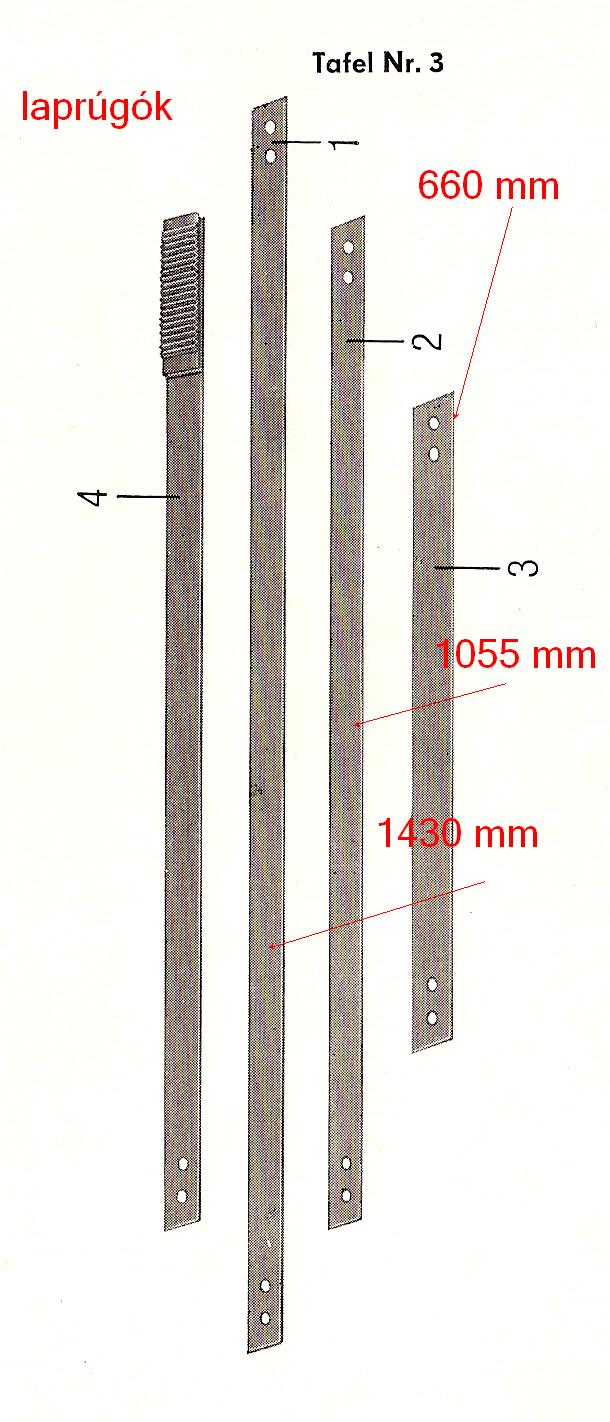

PETKUS K-525 rostaszekrények felfüggesztése ( laprúgók)



s.sz. Cikszám Megnevezés Ábra Tétel Db/gép

Egységár

Ft/db

Ár érvényes

-tól

Kép
1   Laprúgó 1430 mm 3 1 2

 7.500

2020.06.04


2   Laprúgó 1050 mm 3 2 2

 7.000

 2020.06.04
3   Laprúgó 660 mm 3 3 2

 6.000

 2020.06.04
4   Fogasléces laprúgó 3 4 2

 24.000

2020.06.04

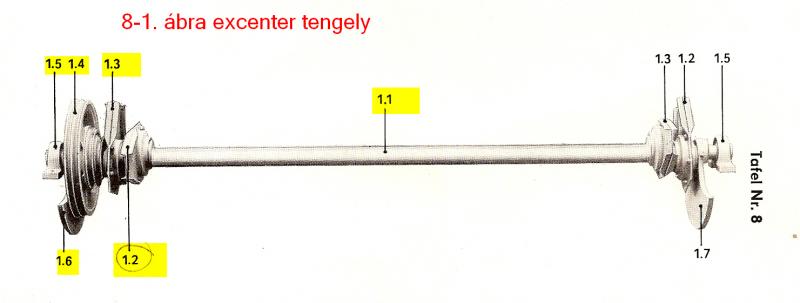

PETKUS K-525 rostaszekrény meghajtó tengely alkatrészei







s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

Egységár

Ft/db

Ár érvényes

- tól

Kép
02-02-02-24    Főtengely kompletten  8    1  660.000 2022.06.04
02-02-02-25 6525-0010:000/02 Tengely 8 1.1 1

 128.000

2020.06.04
02-02-02-26 6525-0065:011/01 Lépcsős ékszíjtárcsa (átmérő: ) 8 1.4 1

 95.000

2020.06.04
02-02-02-27 6525-0010:013/03 Ellensúly (balos) 8 1.6 1

 40.000

2022.03.09.
02-02-02-28 6525-0010:015/03 Ellensúly (jobbos) 8 1.7 1

 40.000

2022.03.09.
02-02-02-29

csapágy:1216

sim.: 80x100x10

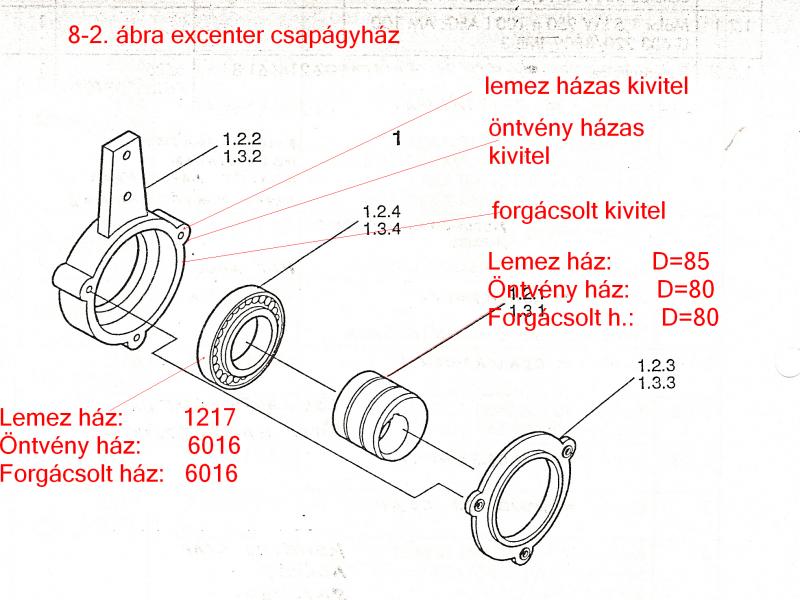

Excentercsapágy kompletten, önbeálló golyóscsapággyal (lemezházas ) 8 1.2 4

 46.000

2020.06.04
02-02-02-30 csapágy:6016 Excentercsapágy kompletten , mélyhornyú golyóscsapággyal( öntvényházas ) 8 1.2 4

 50.000

2020.06.04
02-02-02-31

csap.:1217

Excentercsapágy kompletten öntvény házas, önbeálló csapággyal 8 1.2 4

 62.000

2020.06.04
02-02-02-32 1216 Beálló golyóscsapágy 8.2 1.2.4 4
02-02-02-33 1217 Beálló golyóscsapágy 8.2 1.2.4 4
02-02-02-34 6016 Mélyhornyú golyóscsapágy 8.2 1.2.4 4
02-02-02-35 SY 509 Csapágyház 8 1.5 2
02-02-02-36 YET 209 Csapágy     2
 02-02-02-37  D=85  Excenter

 15.000

2020.06.04
 02-02-02-38 D=80 Excenter

 15.000

2020.06.04

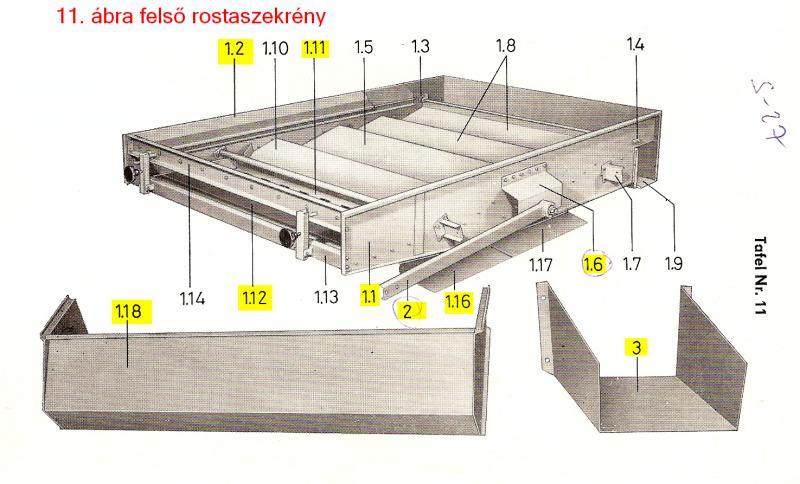

PETKUS K-525 felső rostaszekrény alkatrészei





s.sz. Cikszám Megnevezés Ábra Tétel db/gép

 Egységár

Ft/db

Ár érvényes

-tól

Kép
1

Felső rostaszekrény

(fuvardíj nélkül)

11 1 1

 480.000

2020.06.04
2   Oldalfal jobbos 11 1.1 1

 75.000

2020.06.04
3   Oldalfal balos 11 1.2 1

 75.000

2020.06.04
4   Hajtórúd 11 2 2

 32.000

2020.06.04
5

Silenblok

    2 7000 2020.06.03.
6   Talplemez 11 1.6 2

 32.000

2020.06.04.
7   Magelosztó 11 1.11 1

 84.000

2020.06.04
8   Kifolyóvályú 11 1.9 1

 96.000

2020.06.04
9   Fenéklemez     1

 76.000

2020.06.04
10   Rostakeret (füles) 13 1 2

 50.000

2022.06.04
11   Rostakeret (fületlen) 13 2 1

 50.000

2022.06.04
12   Rostakeret leszorító 13 3 1

 37.000

2022.06.04
13   Rostalemez (furatos)     15

 7.000

2022.03.09.

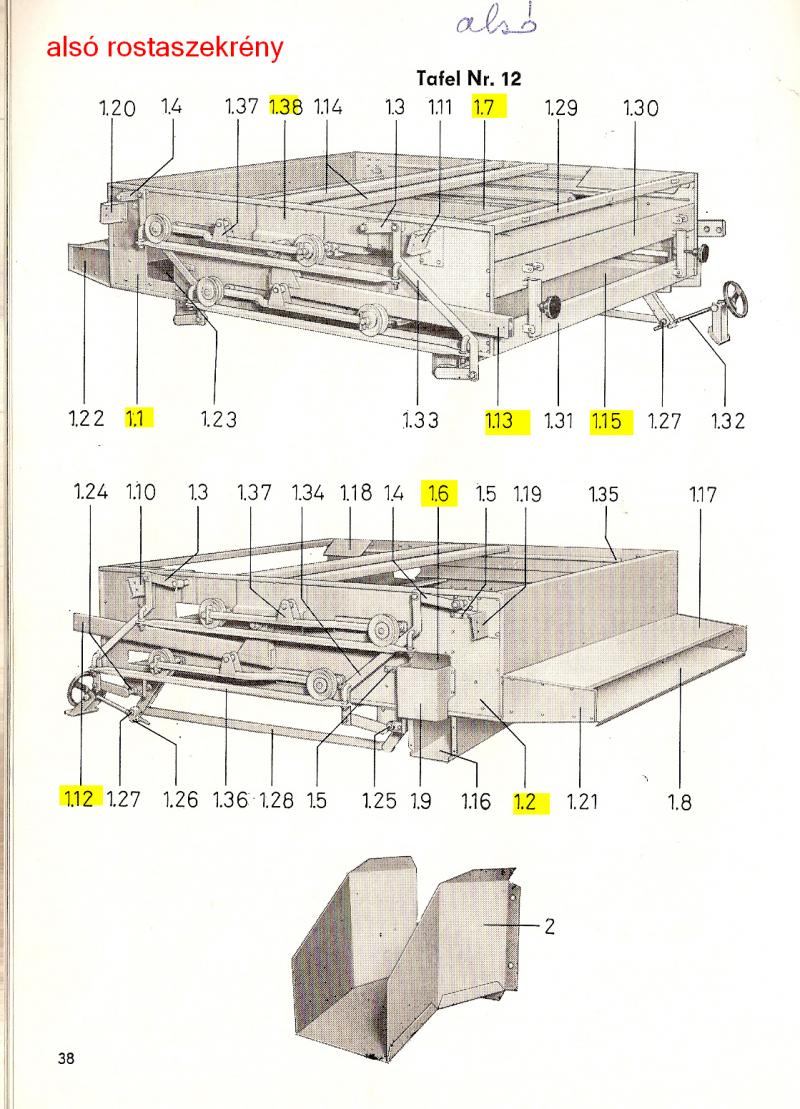

PETKUS K-525 alsó rostaszekrény alkatrészei



s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

 Egységár

Ft/db

Ár érvényes

-tól

Kép
1   Alsó rostaszekrény
üresen( fuvardíj nélkül)
12 1 1

 630.000

2020.06.04
     Alsó rostaszekrény (kaparólapokkal, görgőkkel, hajtórudakkal) fuvardíj nélkül 12   1 750.000  2020.06.04
2   Oldalfal jobbos 12 1.2 1

 70.000

2020.06.04
3   Oldalfal balos 12 1.1 1

 70.000

2020.06.04
4   Talplemez 12 1.38 2

 32.000

2022.06.04
5   Hajtórúd balos 12 1.13 1

 37.000

2020.06.04
6   Hajtórúd jobbos 12 1.12 1

 37.000

2022.06.04
7   Kifolyóvályú 12 1.6 1

 104.000

2020.06.04
8   Fenéklemez (felső rostasík alatti ) 12   1

 76.000

2020.06.04
9   Fenéklemez (alsó) 12   1

 76.000

2020.06.04
10   Rostakeret 14 1 4

 50.000

2022.03.09.
11   Rostakeret toldat 14 2 1

 28.000

2022.06.03.
12   Silenblok     2

 8.000

2022.06.03.
13   Rostakeret leszorító 14 3 2

 37.000

2022.06.04
14   Rostalemez (hasíték)     20

 8.000

2022.05.31

15

  Rostalemez (furatos)     20

 7.000

2022.05.09.


PETKUS K-525 felső rosta tisztítószerkezete



s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

 Egységár

Ft/db



Ár érvényes

-tól

Kép

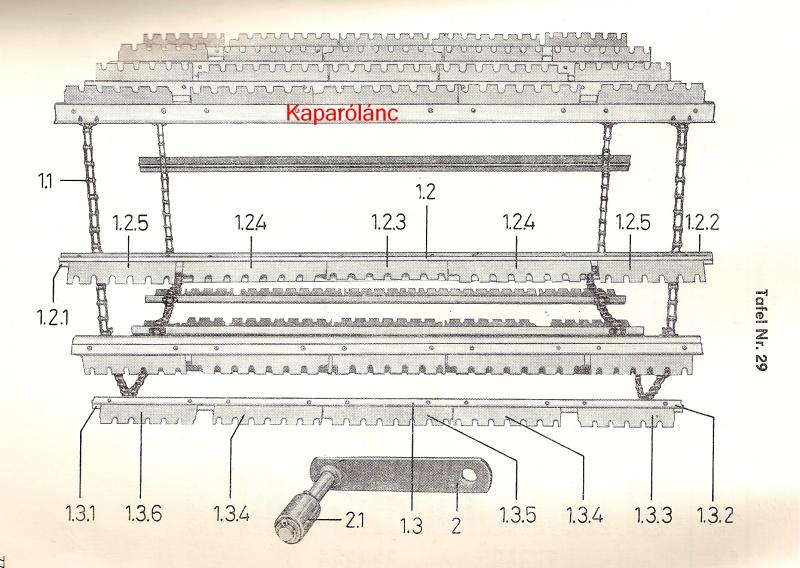

1   Tisztítólánc kompletten 29 1 1

 294.000

2022.06.04
2   Füleslánc 29 1.1 2

 37.000

2020.06.04
3   Csipkés kaparólap (1,4 m hosszú csík )     13

 3.700

2020.06.04
4   Csipkés kaparólap (280 mm hosszú)     65

 1.300

2023.03.04

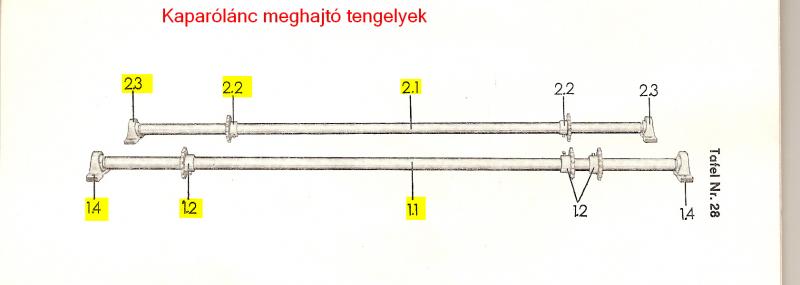

5   Hajtó tengely 28 1.1 1

 92.000

2020.06.04
6   Műanyag lánckerék 28 1.2 4

 7.500

2020.06.04
 7   Fém lánckerék(meghajtó)     1

 11.000

2020.06.04
8   Hajtott tengely 28 2.1 1

 94.000

2020.06.04
9 SY 506 Csapágyház 28 2.3(1.4)
10 YET 206 Csapágy 28 2.3(1.4)
11 6545-8800:020/04 Láncfeszítő 29 2.1

 11.000

2020.06.04
12


PETKUS K-525 alsó rosták tisztítószerkezete





s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

Egységár

Ft/db

Ár érvényes

-tól

Kép

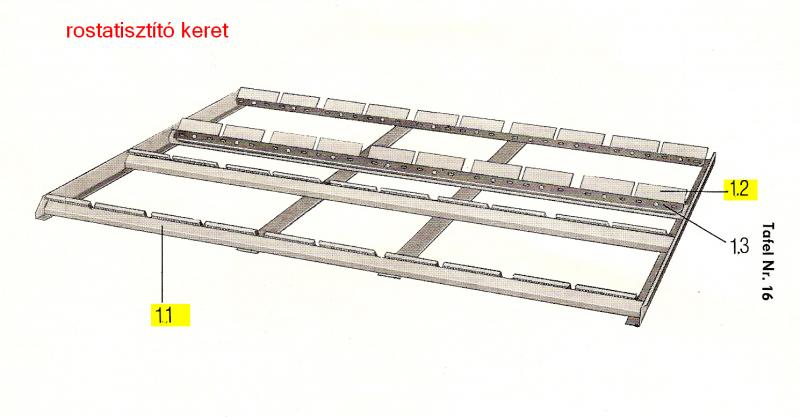

1   Tisztítókeret tisztítólapokkal 16 1 2

 108.000

2022.03.09
2

Tisztítókeret tisztítólapok nélkül

16 1.1

 52.000

2022.03.09
3   Tisztítólap 16 1.2 80

 900

2023.03.09
4

Tisztítólap tartó

16 1.3 4 6.000 2022.03.09

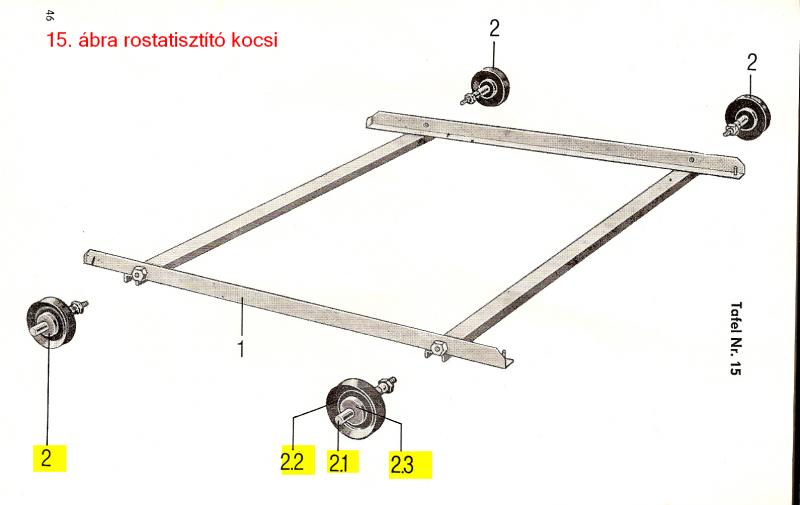

5   Tisztítókocsi (görgők nélkül) 15 1 2

 49.000

2020.06.04
6   Görgő kompletten hosszú tengelycsonkkal 15 2 4

 15.000

2022.03.09
7   Görgő kompletten rövid tengelycsonkkal 15 2 4

 15.000

  2022.03.09
8   Görgő tengely nélkül 15 2.2 8

 7.500

2022.03.09
9   Hosszú görgőtengely 15 2.1 4

 7.500

2022.03.09
10   Rövid görgőtengely 15 2.1 4

 5.000

2022.03.09
11   Porvédő 15 2.3 16

 400

2020.06.04
12   Görgő vezető sín 12 1.36 4

 7.500

2020.06.04

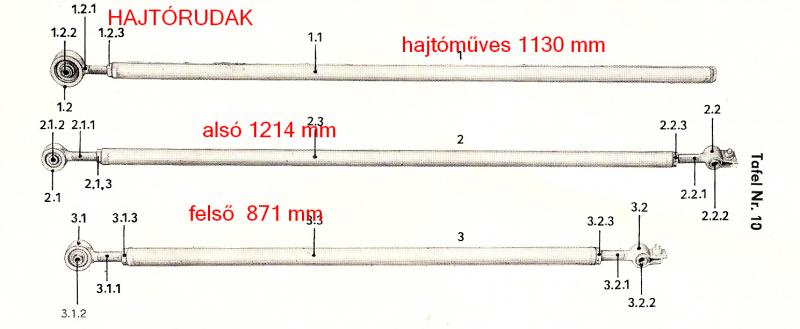

13   Hajtórúd kpl. (az ékszíjtárcsához kapcsolódik ) 10 1 1

 36.000

2020.06.04
14   Hajtórúd kpl. (1214 mm ) 10 2 2

 25.000

2020.06.04
15   Hajtórúd kpl. (871 mm) 10 3 2

 28.000

2020.06.04
16   Hajtórúdfej (nagy-jobbos) 10 1.2 1

 12.000

2020.06.04
17   Hajtórúdfej (kicsi) 10 2.1(3.1) 4

 8.500

2020.06.04
18   Silentpersely 10 3.2.2 4

 2.000

2020.06.04





PETKUS K-525 légtisztító rendszer alkatrészei







s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

Egységár

Ft/db

Ár érvényes

-tól

Kép

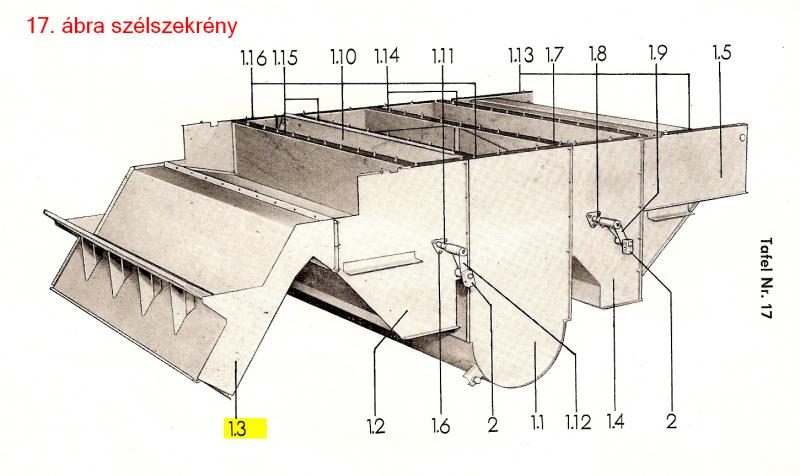

1   Előszelelő ház 17 1.3 1

120.000

2020.06.04

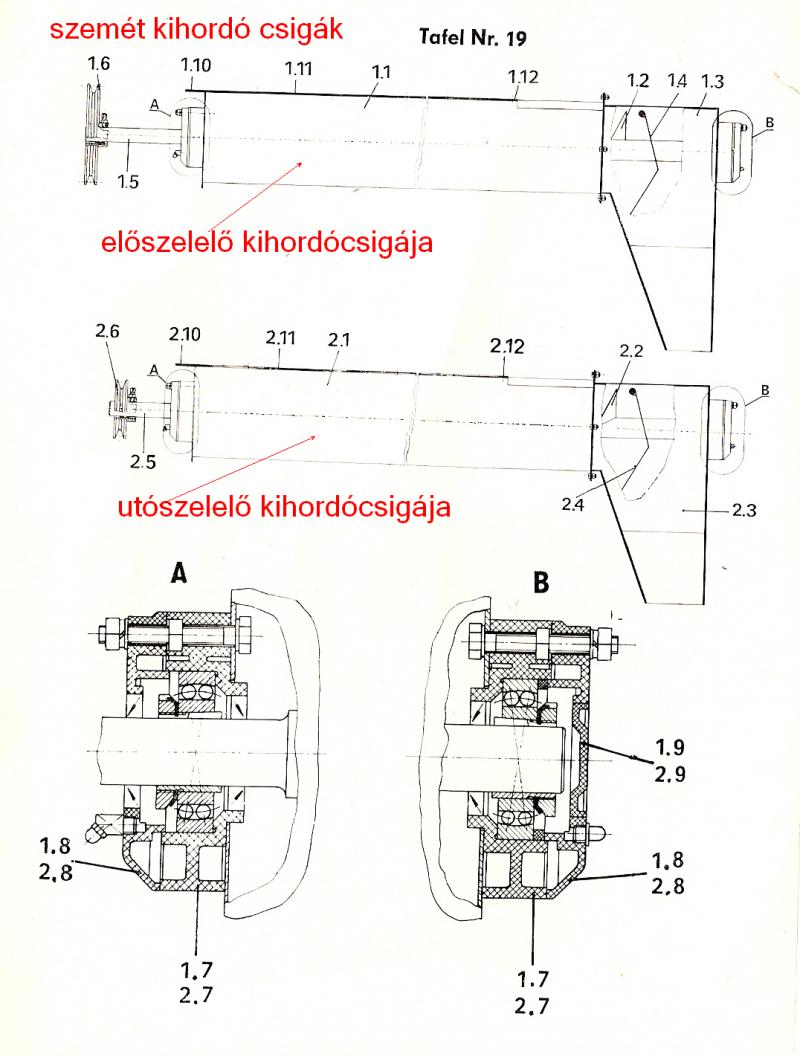

2   Előszelelő kihordócsigája 19 1.2 1

 110.000

2022.06.04
3   Utószelelő kihordócsigája 19 2.2 1

 110.000

2022.06.04
4   Ékszíjtárcsa B250x30 19 1.6 1

 38.000

2020.06.04
5   Ékszíjtárcsa B112x30 19 2.6 1

 23.000

2020.06.04

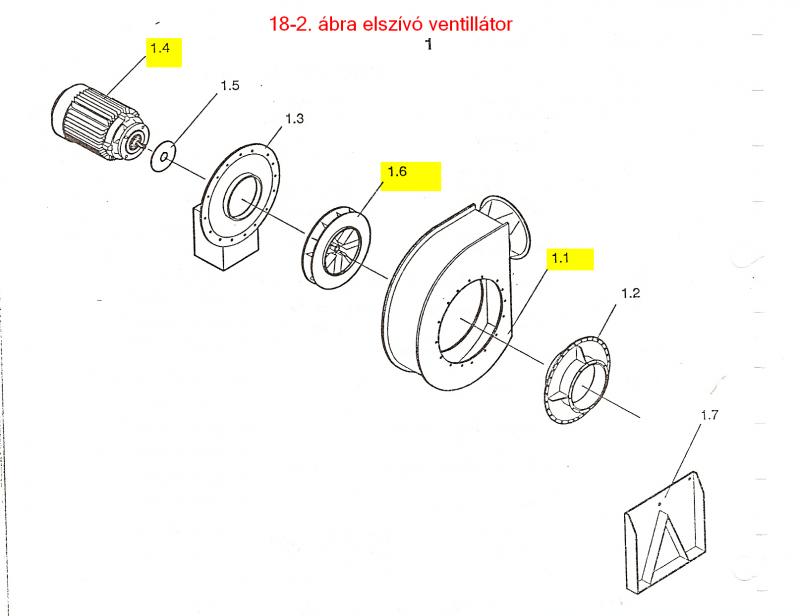

6 7,5 kW/1440 K-525 ventillátor meghajtó motor 18 1.4 1

 182.000

2020.06.04
7 KMR 132 M4 11 kW/1440 K-527 ventillátor meghajtó motor 18 1.4 1
8   Ventillátor ház 18 1.1
9   K-525 járókerék( 80 mm széles)     1 176.000 2022.03.09
10   K-527 járókerék (160 mm széles)     1

182.000

2020.06.04
11   Rezgéscsillapító műbőr (Ft/m2)

 4.000

2020.06.04
 12    Porleválasztó ciklon (fuvardíj nélkül)        416.000 2020.06.04





PETKUS K-525 adagoló és szabályozó szerkezetek





s.sz. Cikkszám Megnevezés Ábra Tétel db/gép

 Egységár

Ft/db



Ár érvényes

-tól

Kép

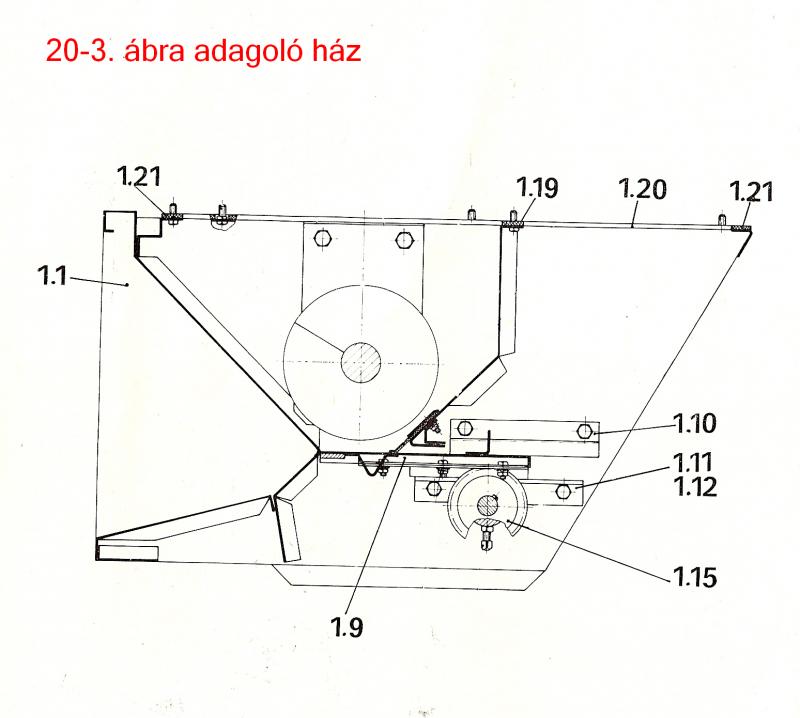

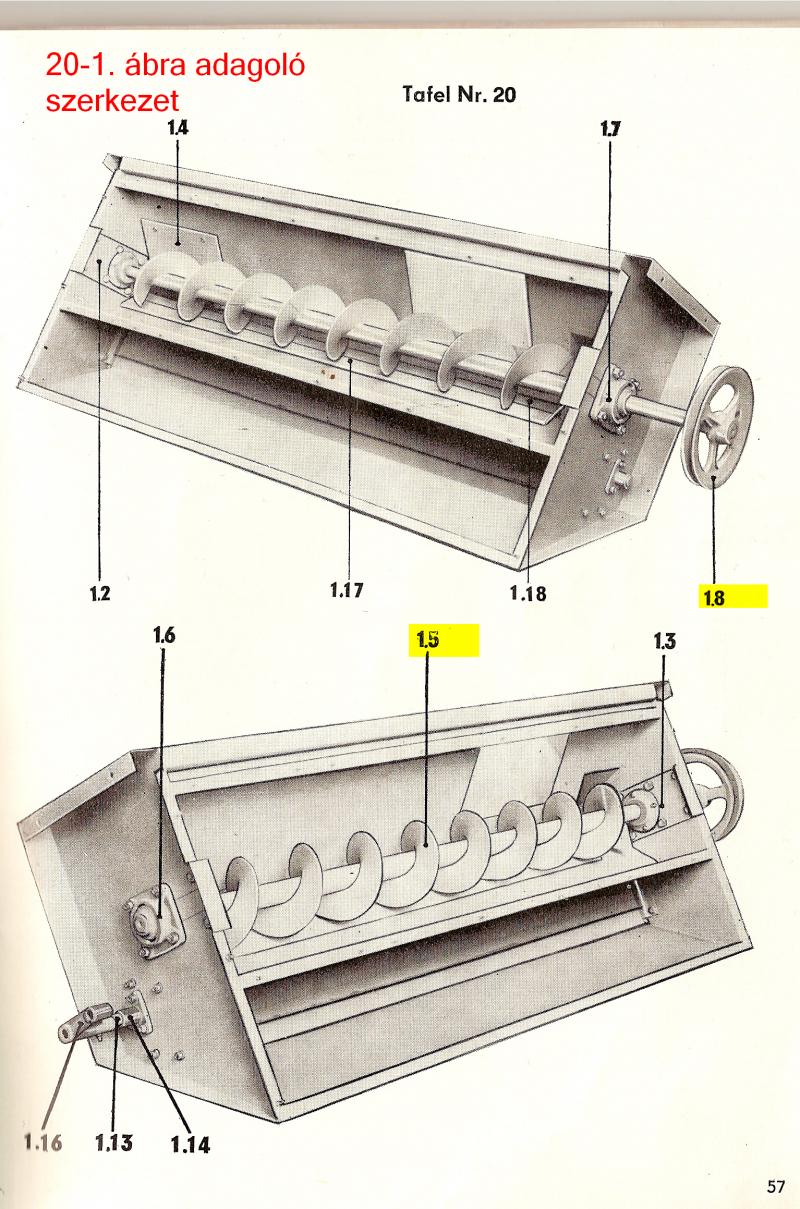

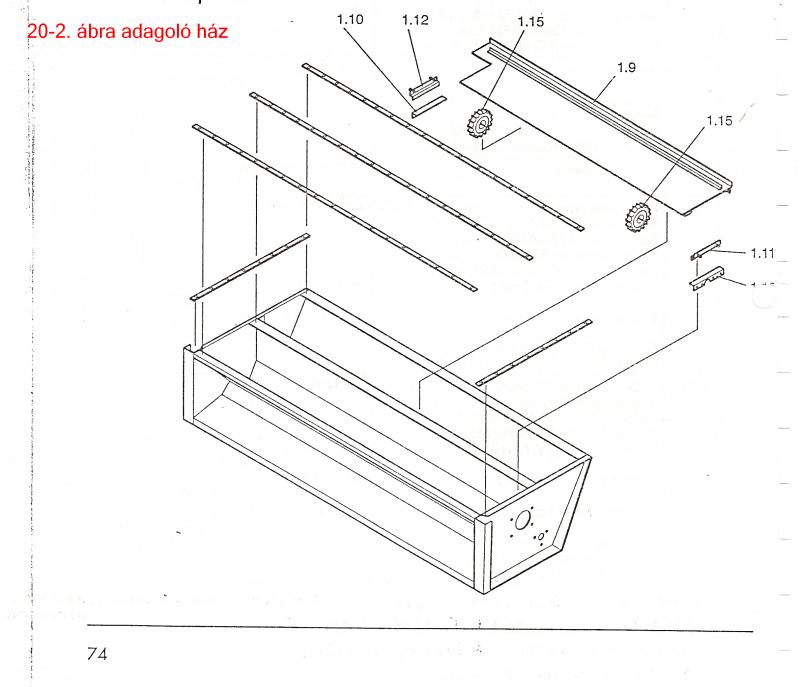

1   Adagoló ház(adagoló tengely nélkül) 20 1 1

 157.000

2020.06.04
2   Adagoló csiga 20 1.5 1

 104.000

2022.06.04
3 162/42/1500 Csigalevél (balos) 20 1.5 1

 28.000

2020.06.04
4 PeN 17502 Ékszíjtárcsa B 224x30 20 1.8 1

 34.000

2020.06.04

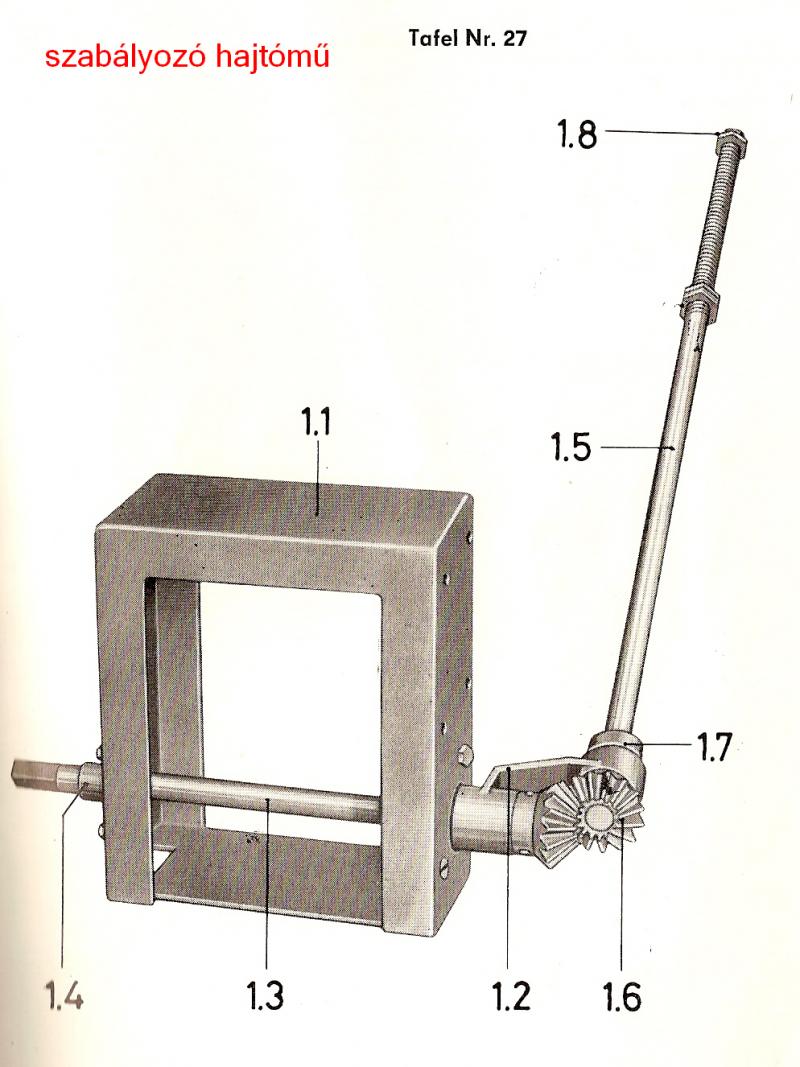

5   Műanyag kúpkerék (ékes) 27 1.6 4

 4.500

2022.06.04
6   Műanyag kúpkerék(lapolt)     4

 4.500

  2022.06.04

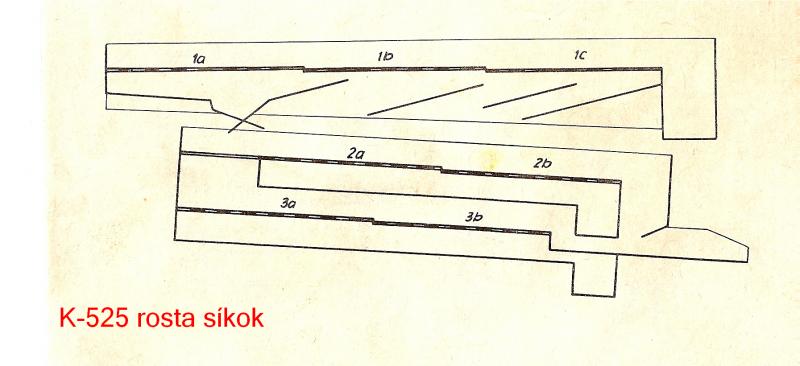

PETKUS K-525 rosták és rostatáblázatok

Rv- furatos rosta

Lv- hasíték rosta



s.sz. Cikszám Megnevezés Ábra Tétel Db/gép

Egységár

Ft/db

Ár érvényes

-tól

Kép

1   Hasíték rosta     20 7.000
2   Furatos rosta     15 6.000

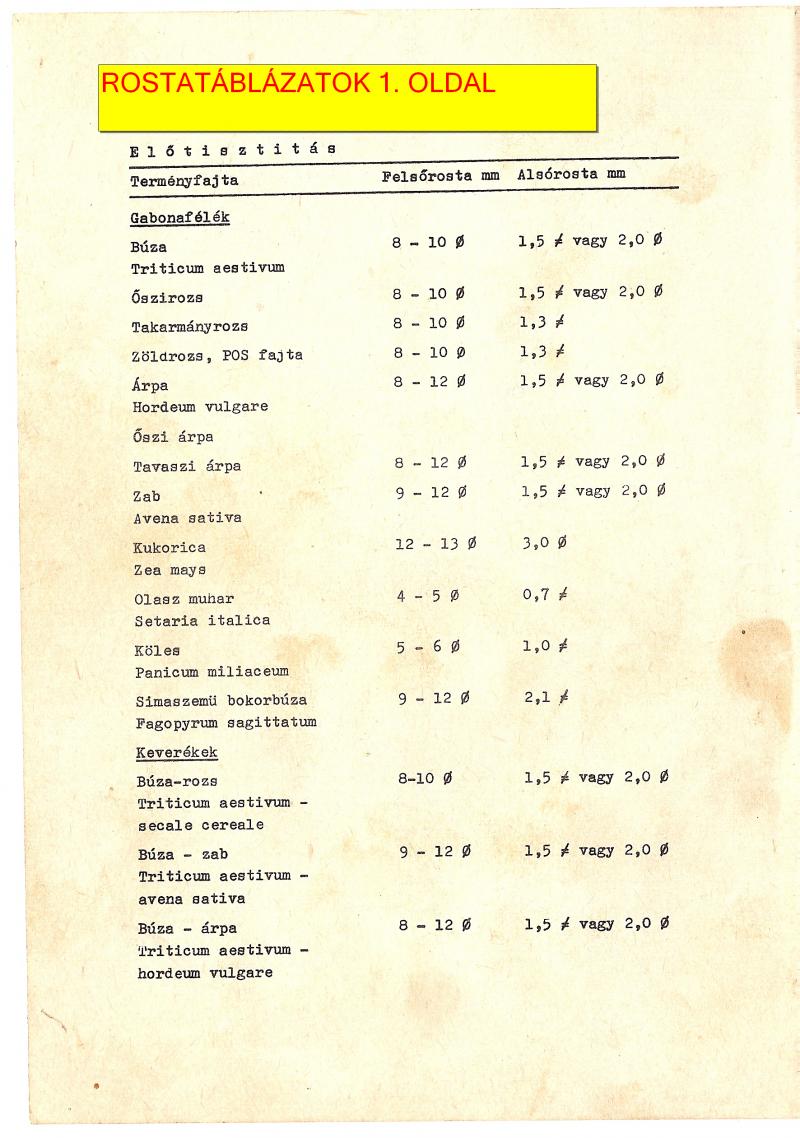

3   Rostatáblázatok 1. oldal

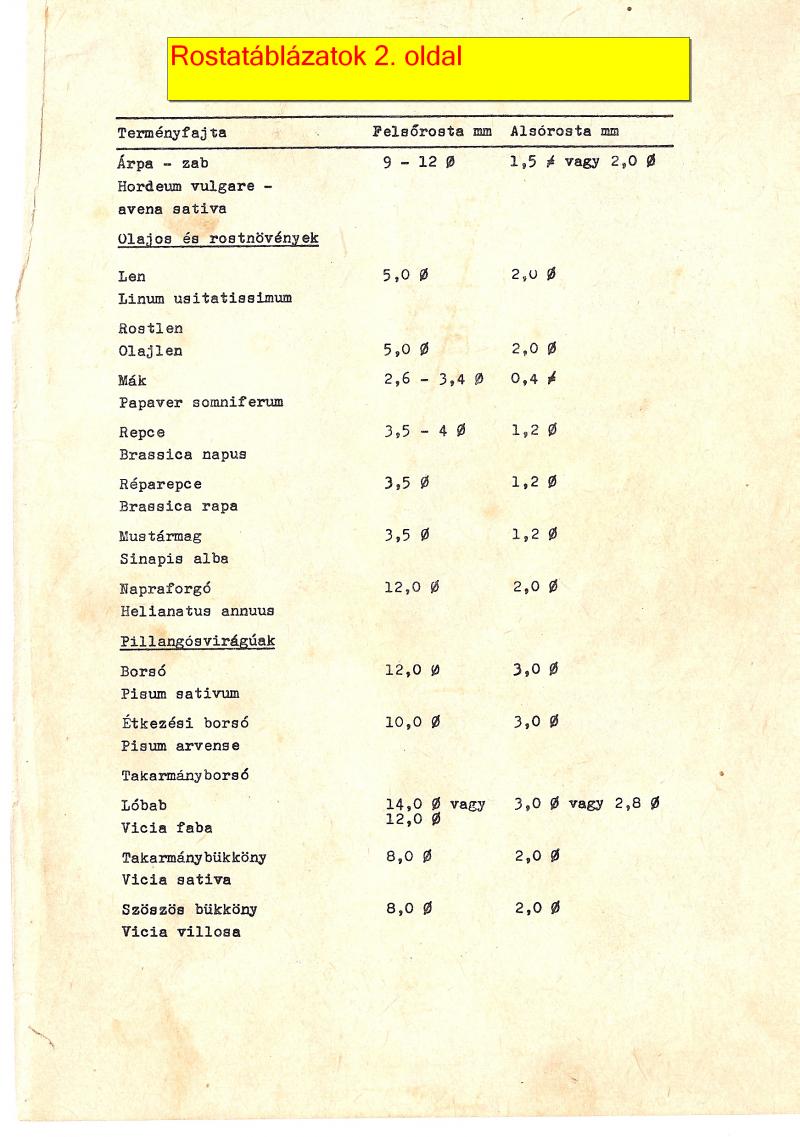

4   Rostatáblázatok 2. oldal

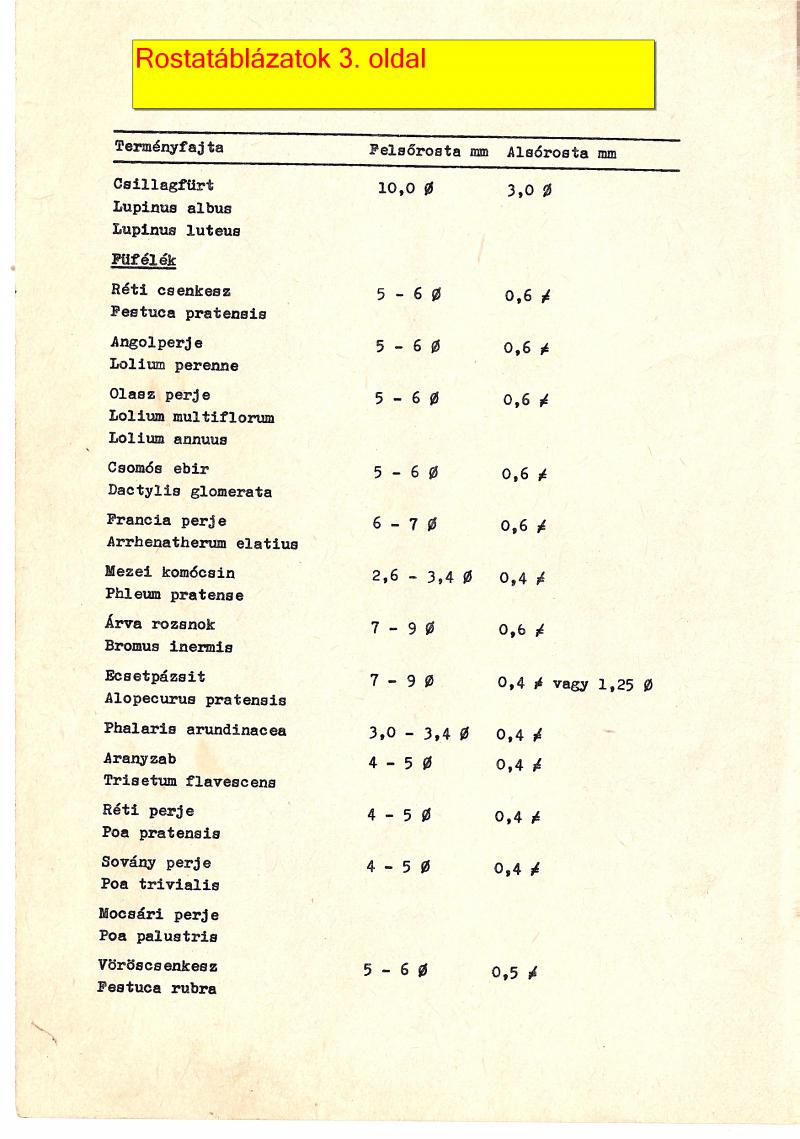

5   Rostatáblázatok 3. oldal

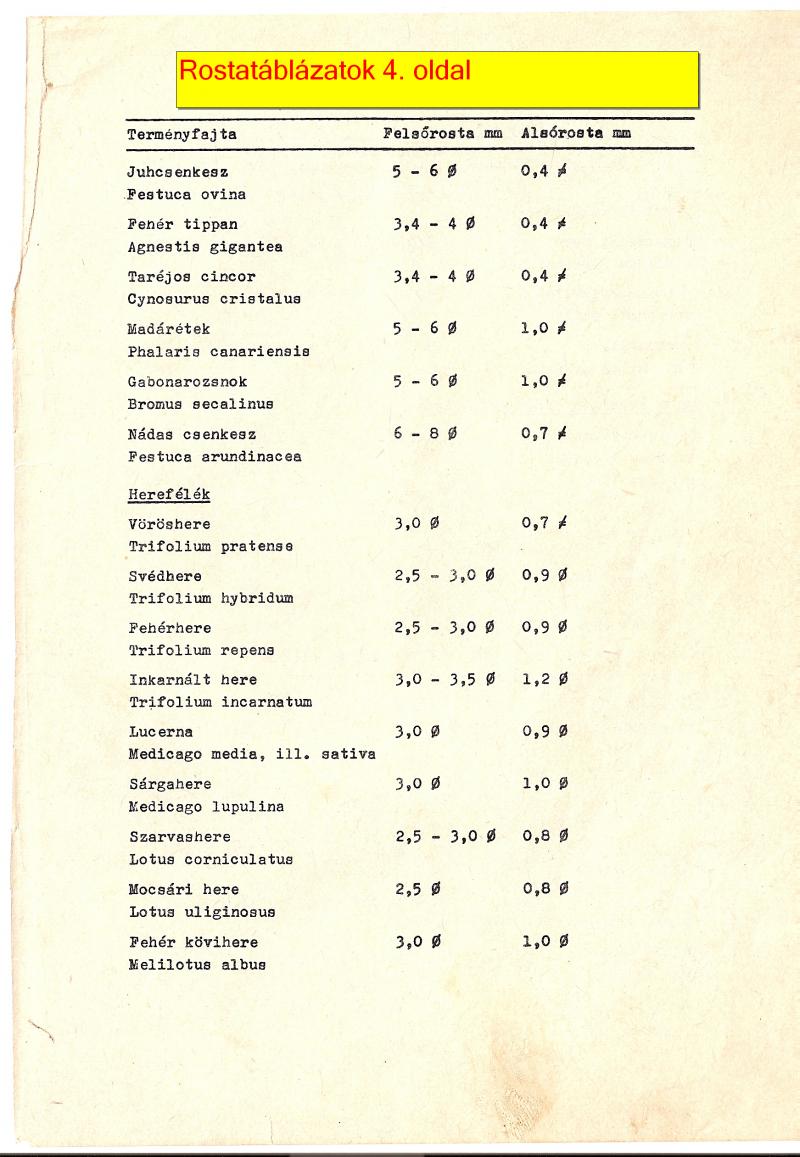

6   Rostatáblázatok 4. oldal

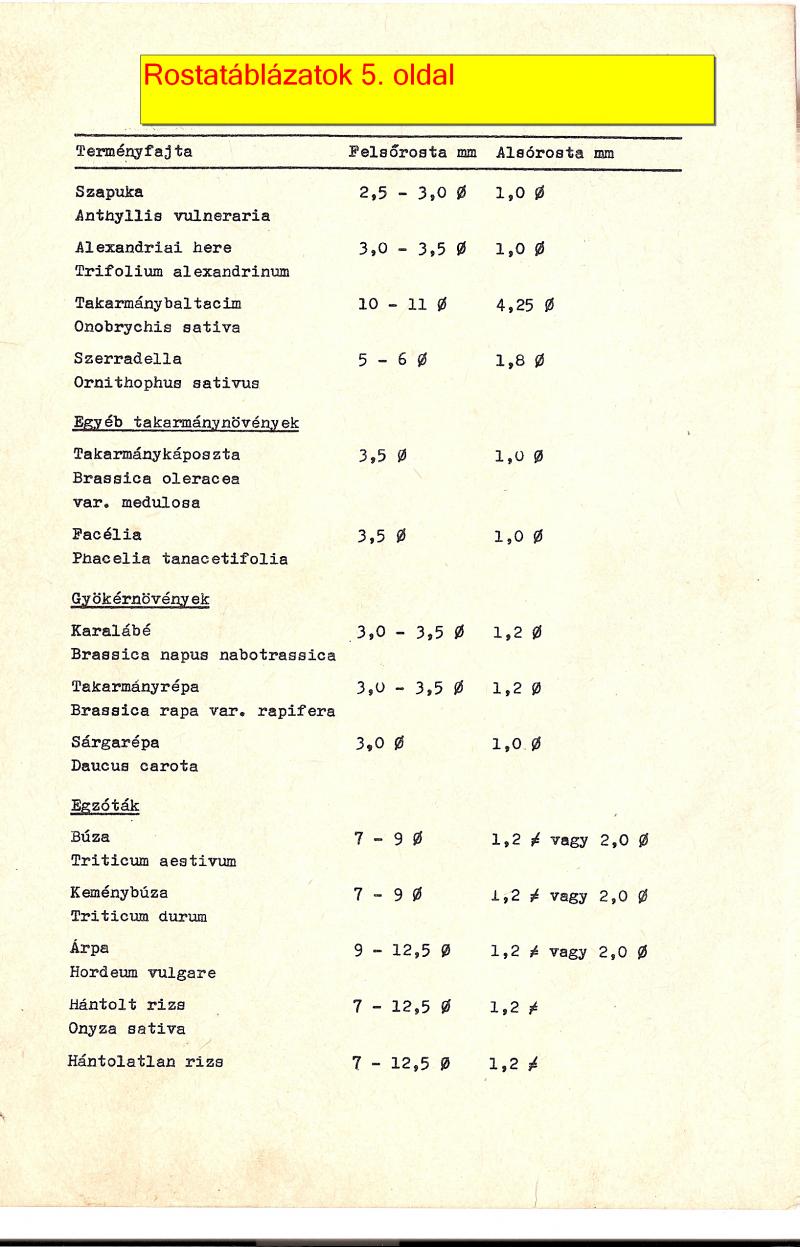

7   Rostatáblázatok 5. oldal

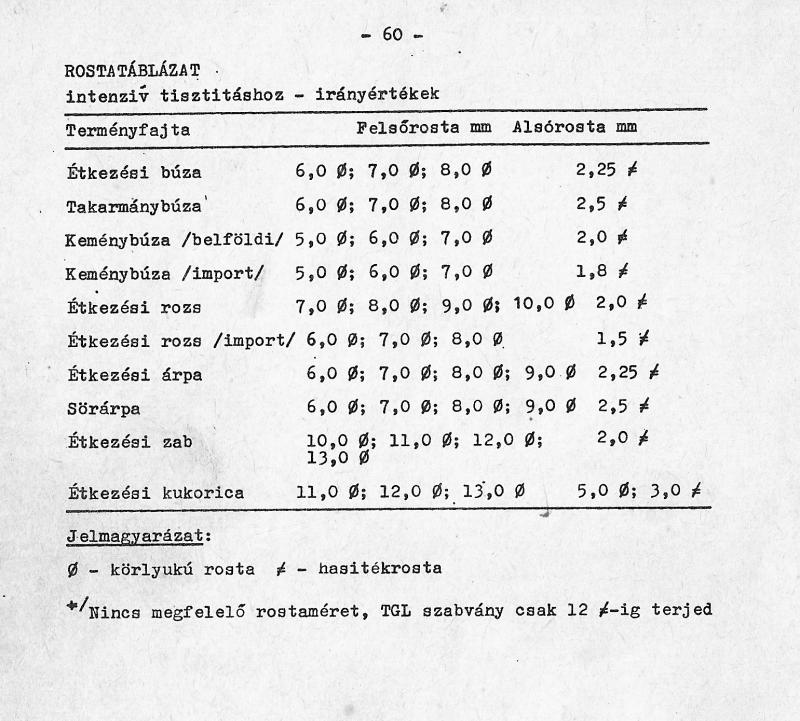

8   Rostatáblázatok 6. oldal
















Petkus K-527 kezelési utasítás

Petkus K-527 kezelési utasítás

(Segédlet a gép beépítéséhez)

Oldal

Megnevezés

Kép

7

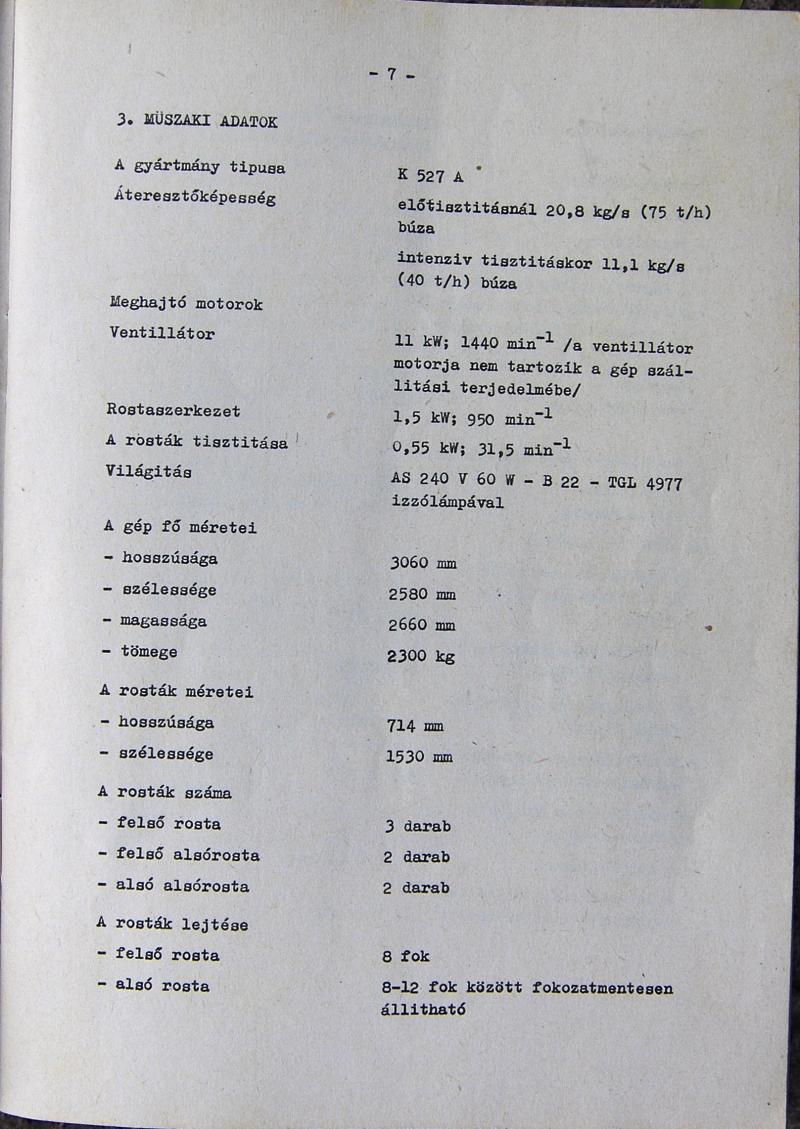

Műszaki adatok 1. oldal

8

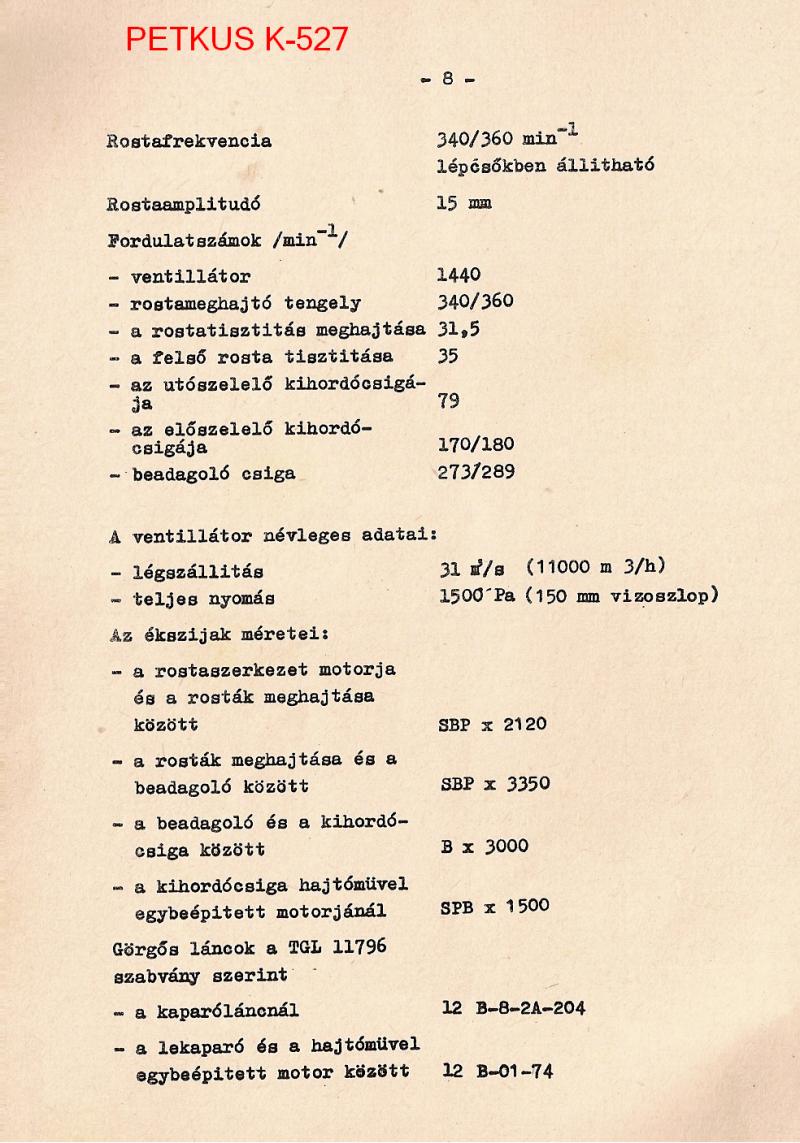

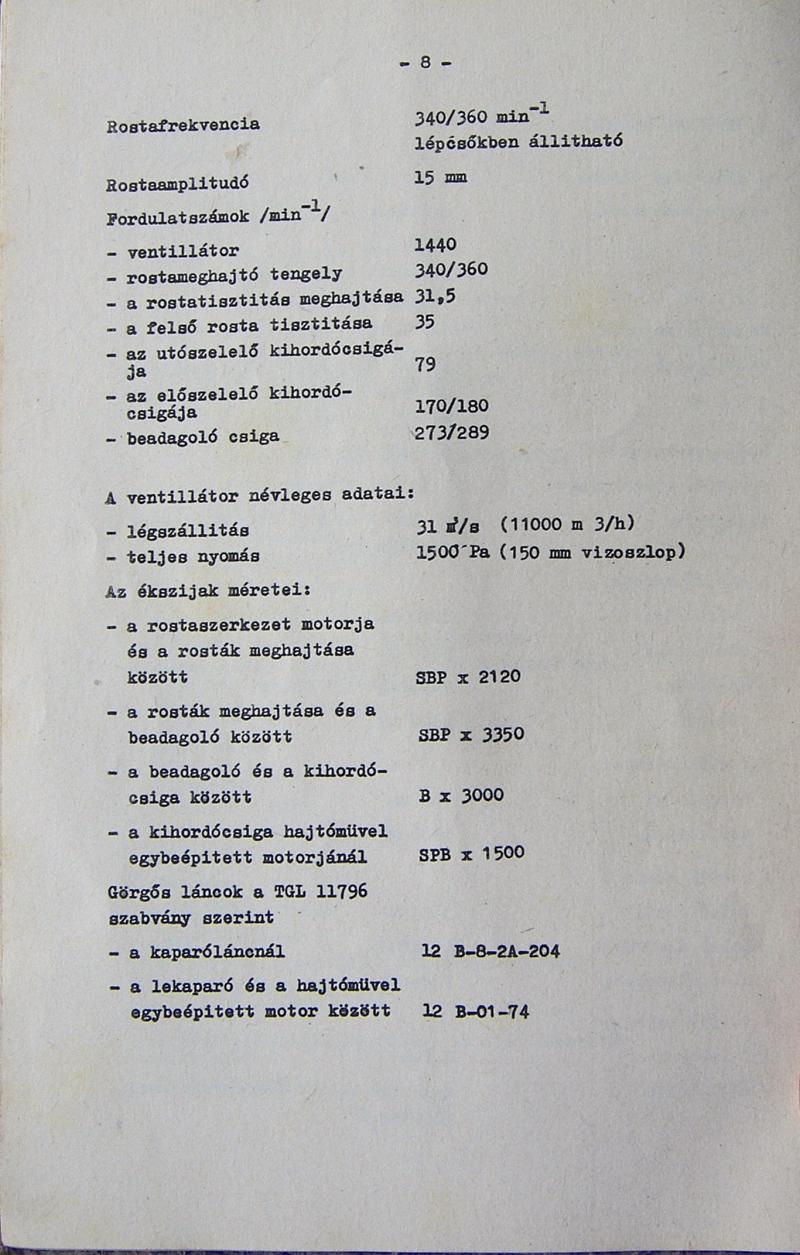

Műszaki adatok 2. oldal

28

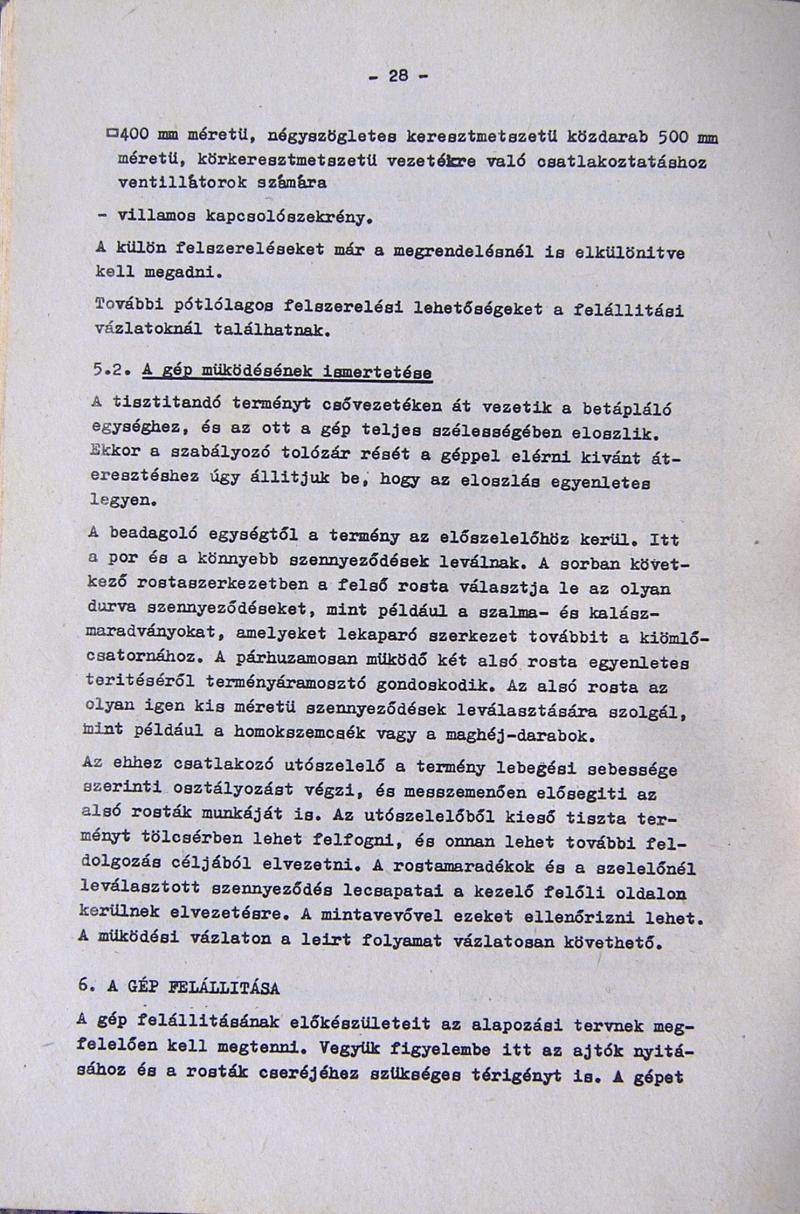

A Gép felállítása 1. oldal

29

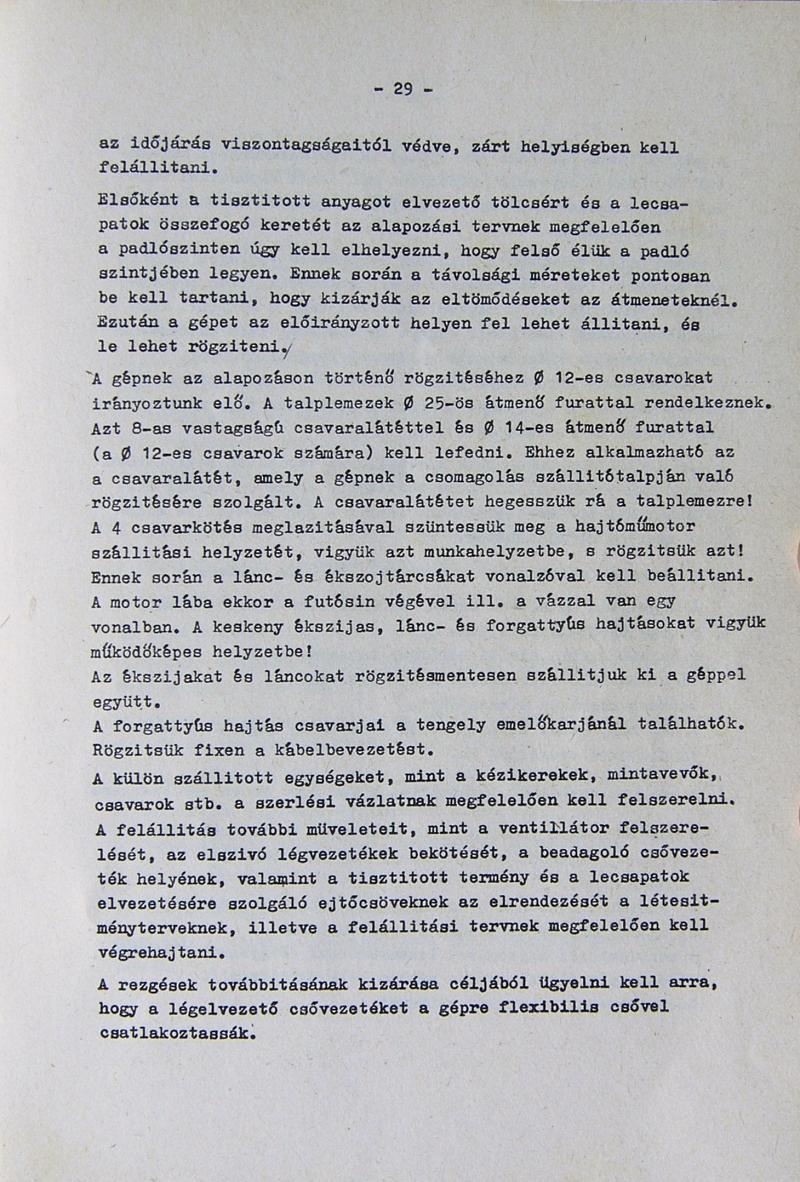

A Gép felállítása 2. oldal

30

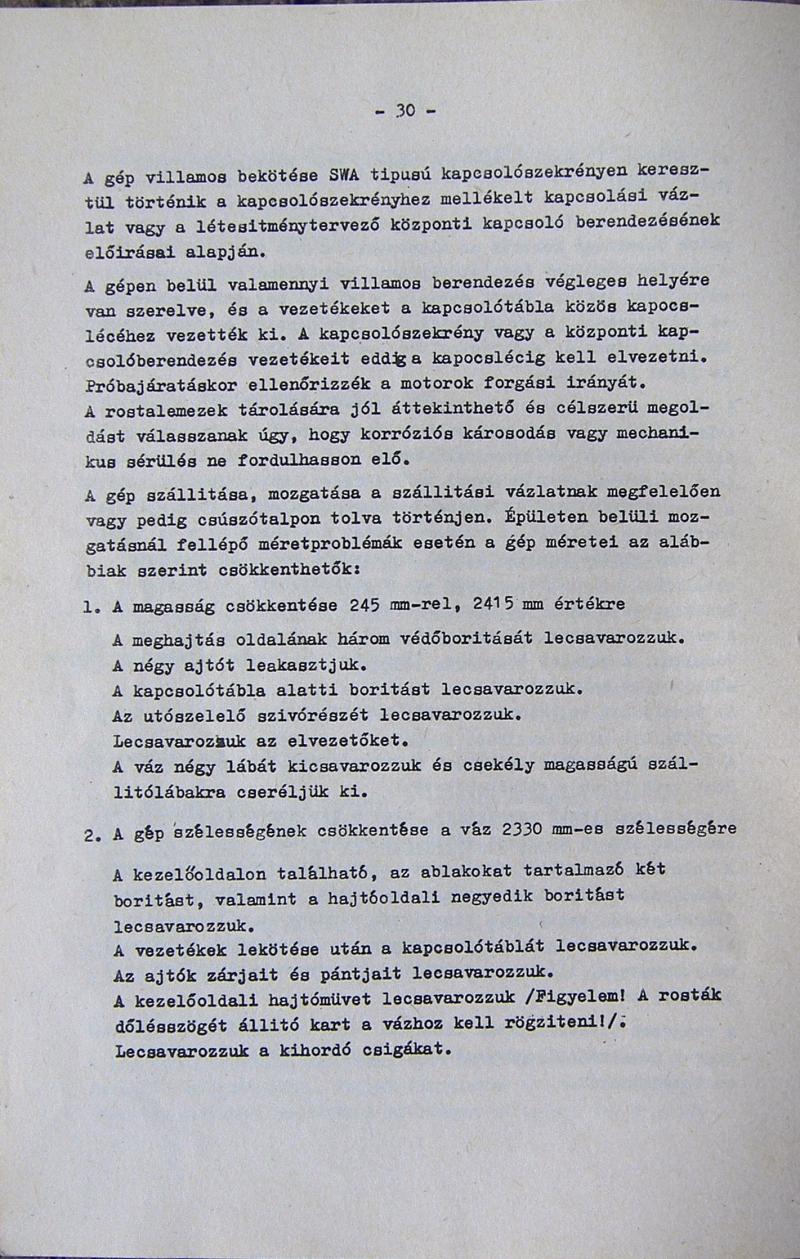

A Gép felállítása 3. oldal

31

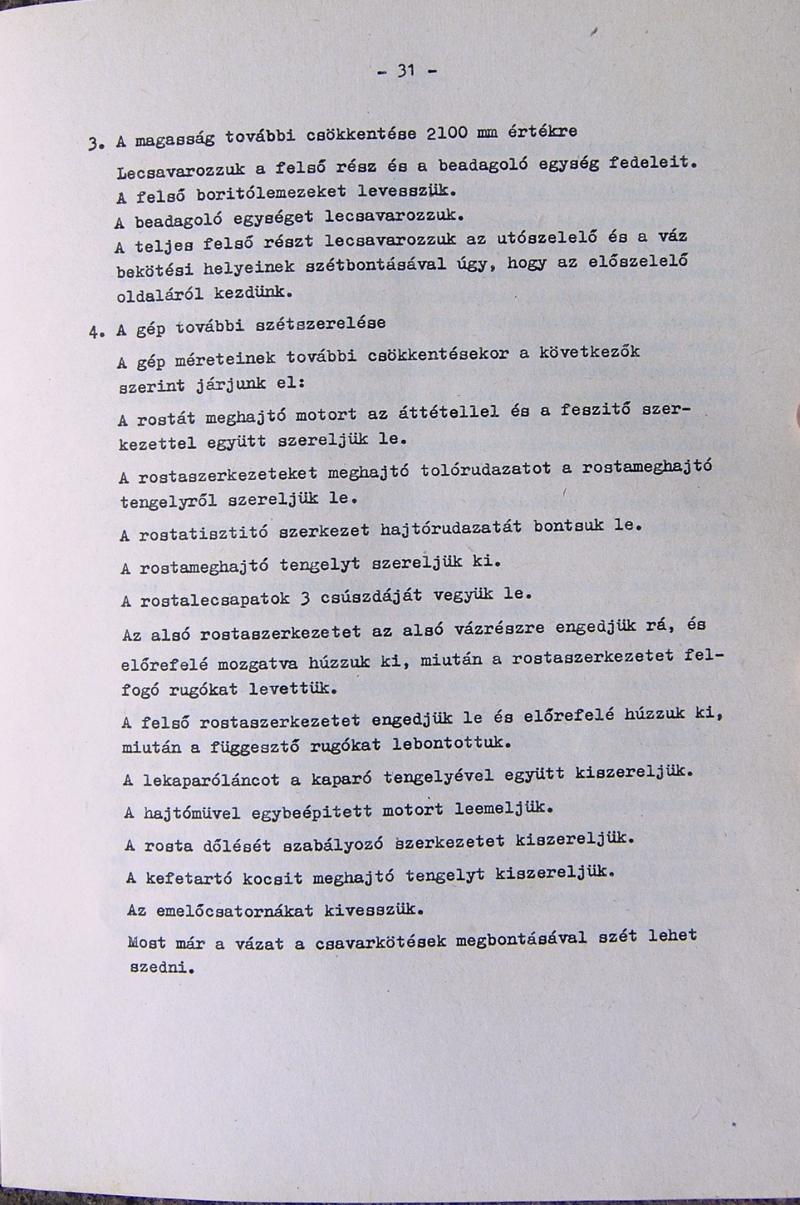

A Gép felállítása 4. oldal

40

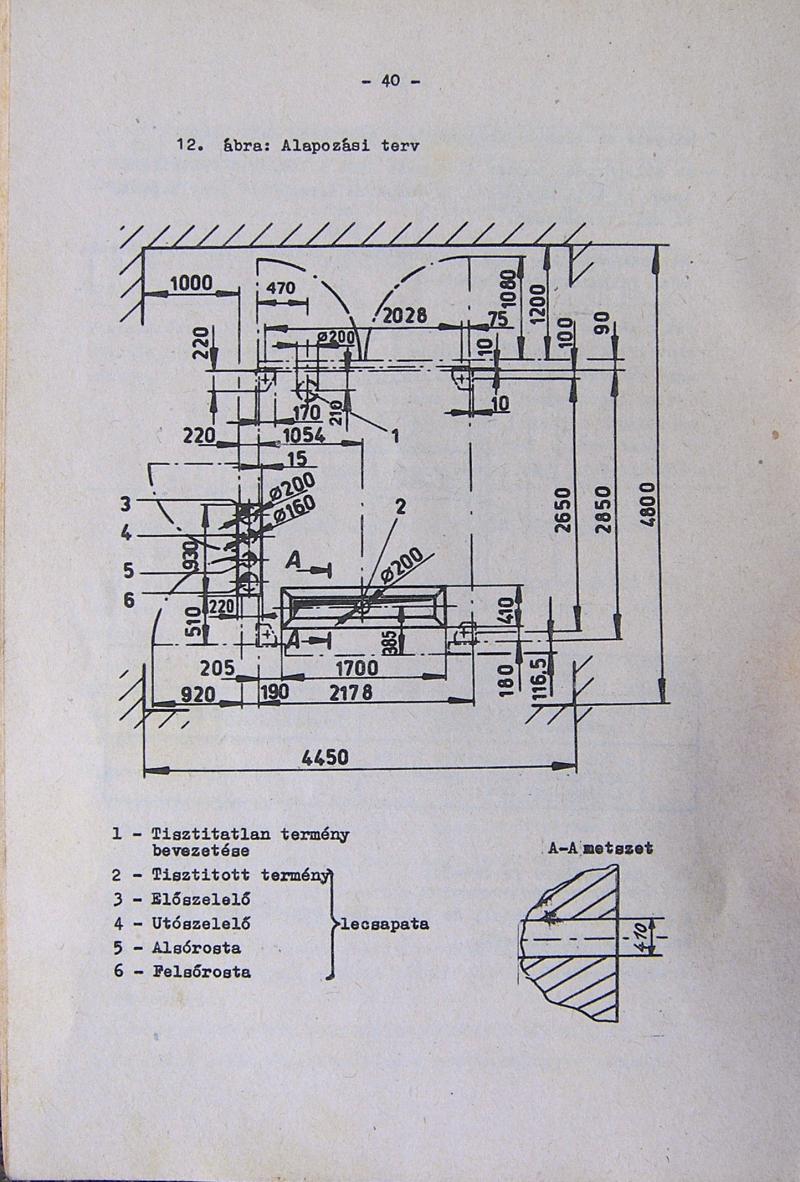

12. ábra alapozási Terv

43

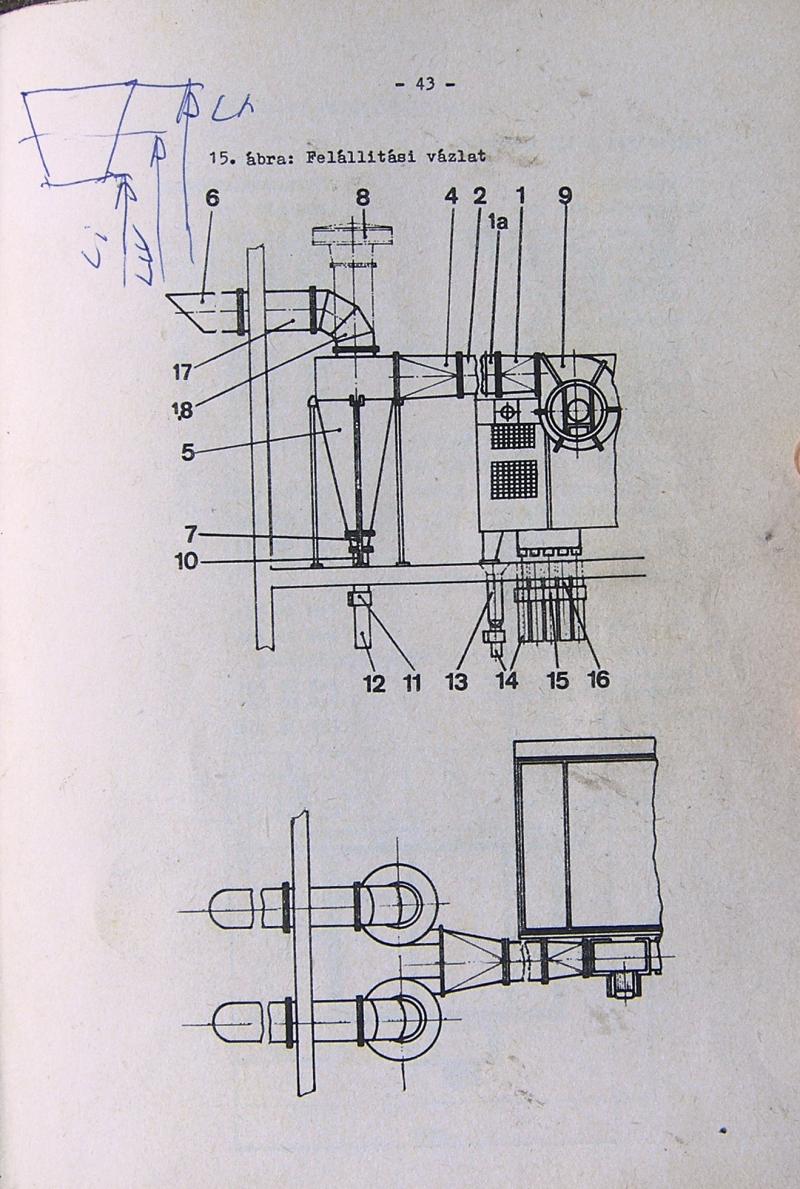

15. ábra felállítási vázlat

44

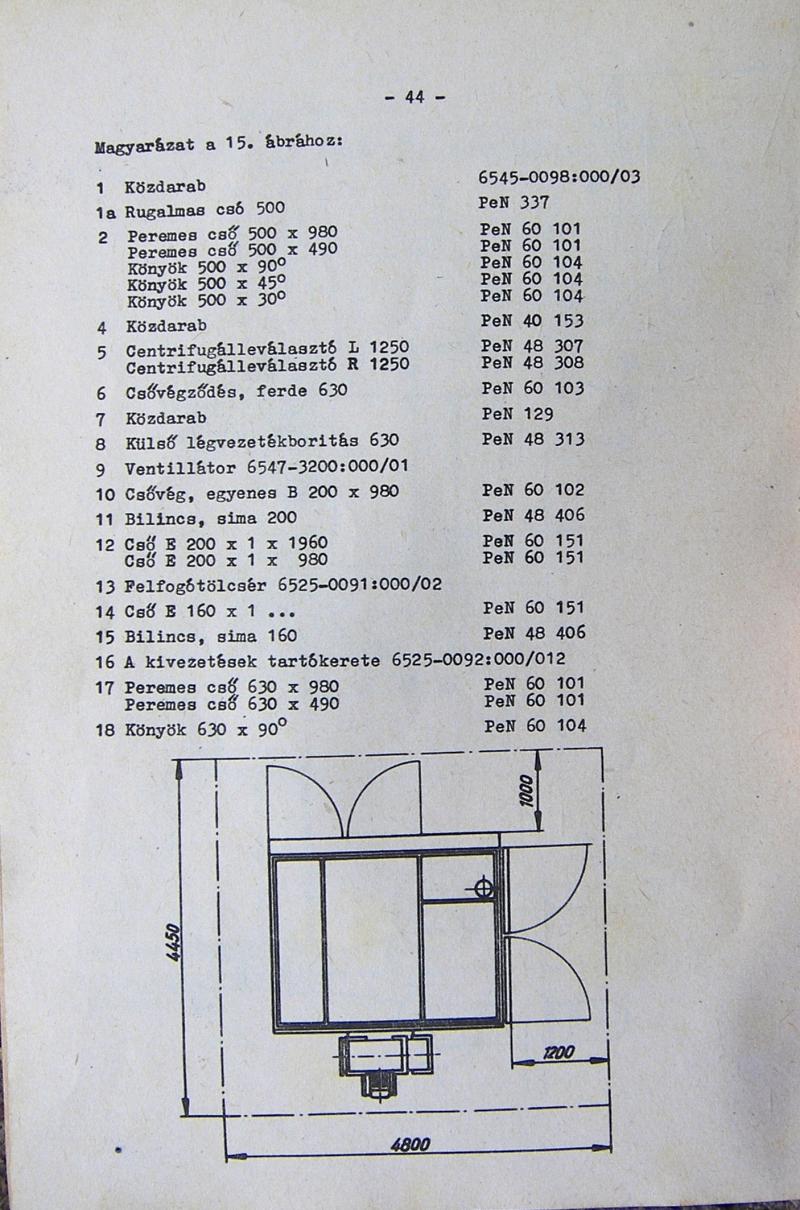

Magyarázat 15. ábrához

45

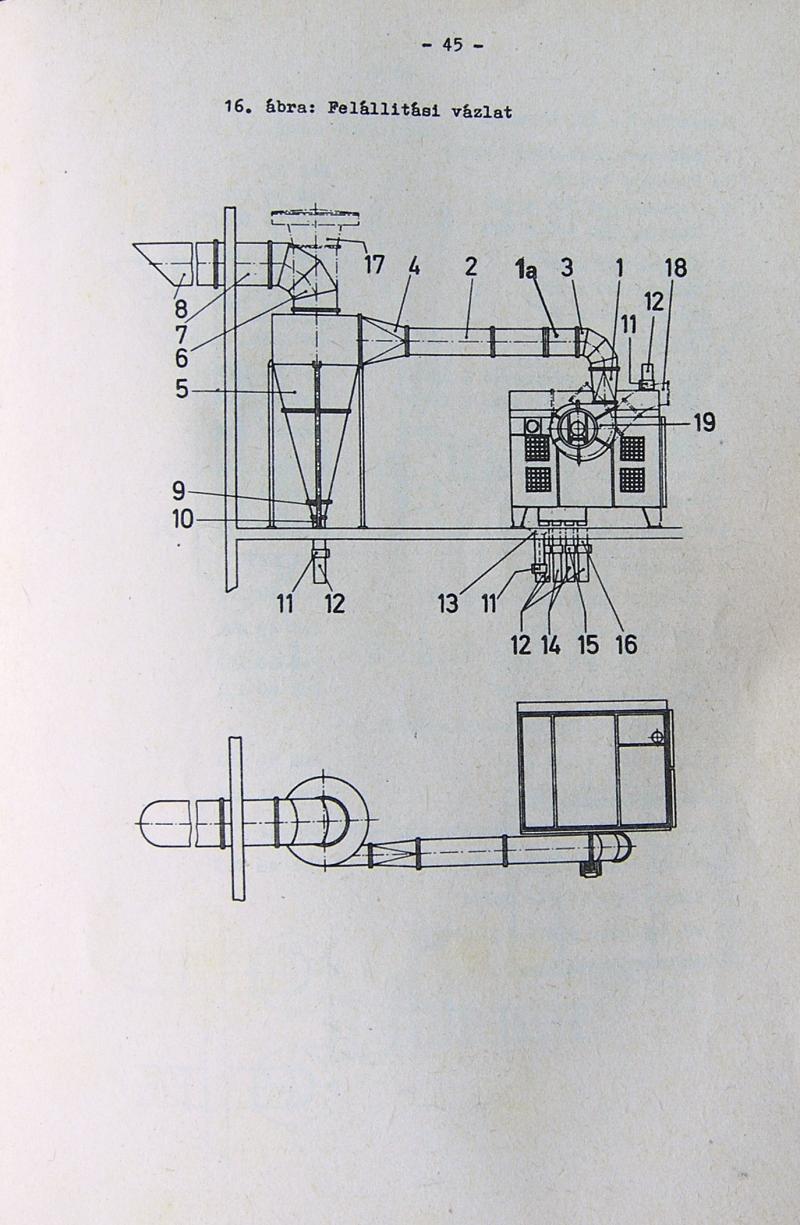

16. ábra felállítási vázlat

46

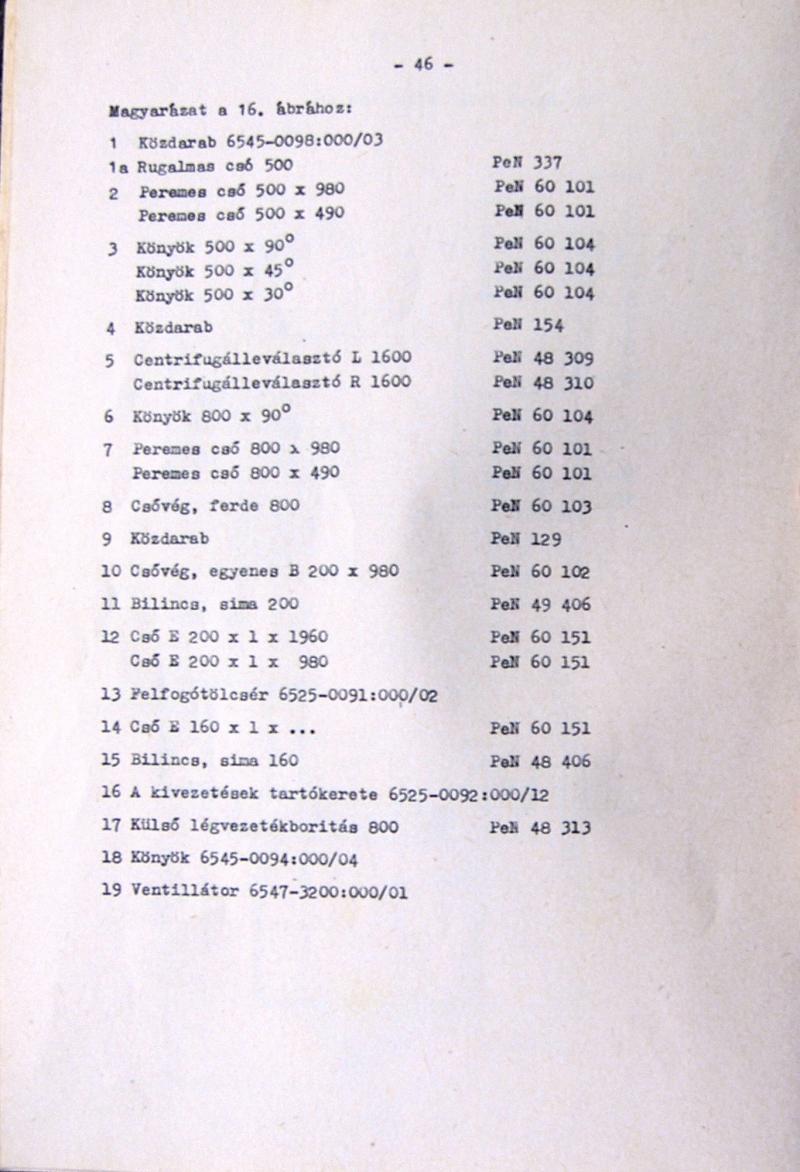

Magyarázat 16. ábrához

47

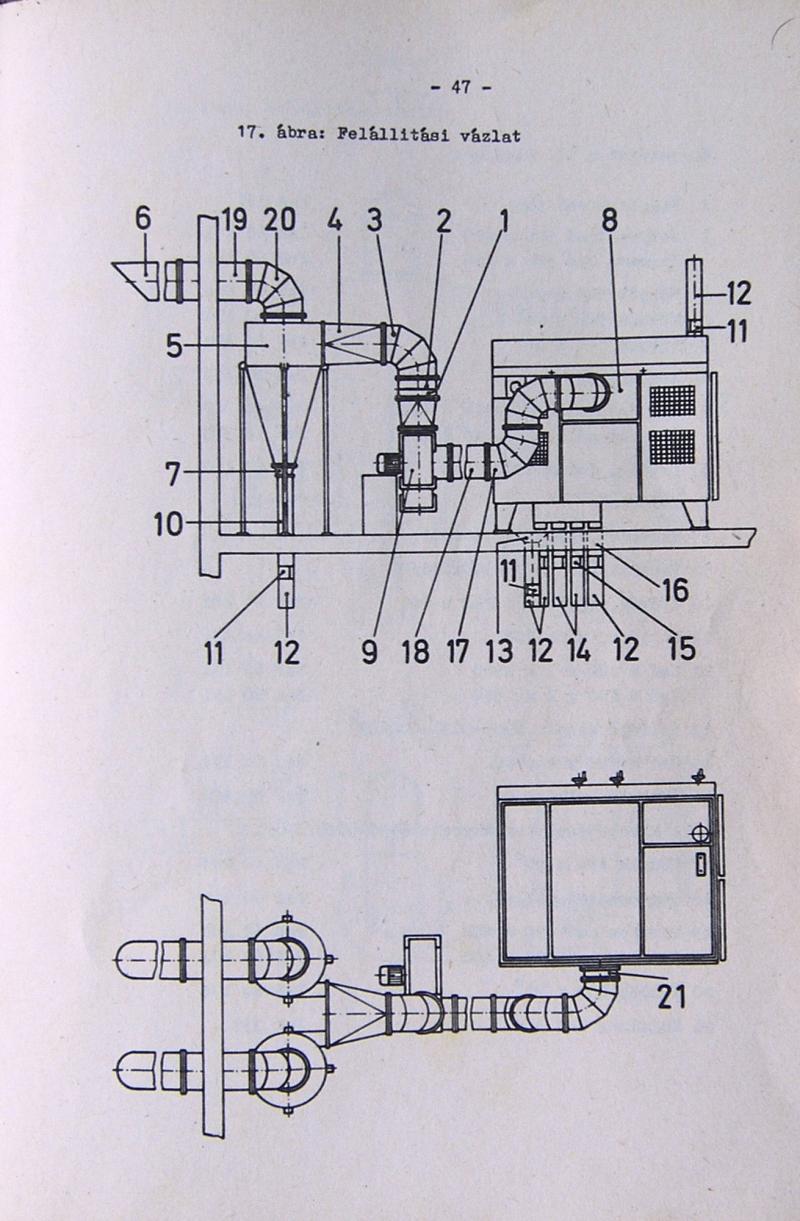

17. ábra felállítási vázlat

48

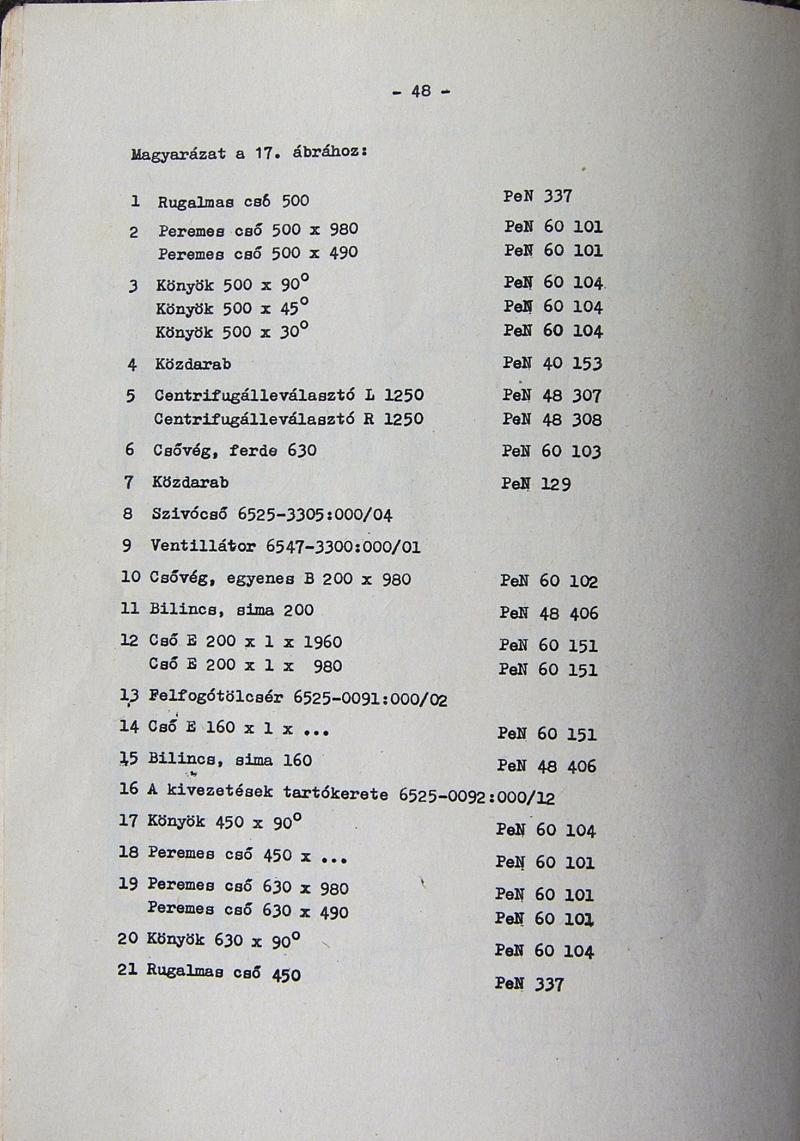

Magyarázat a 17. ábrához

49

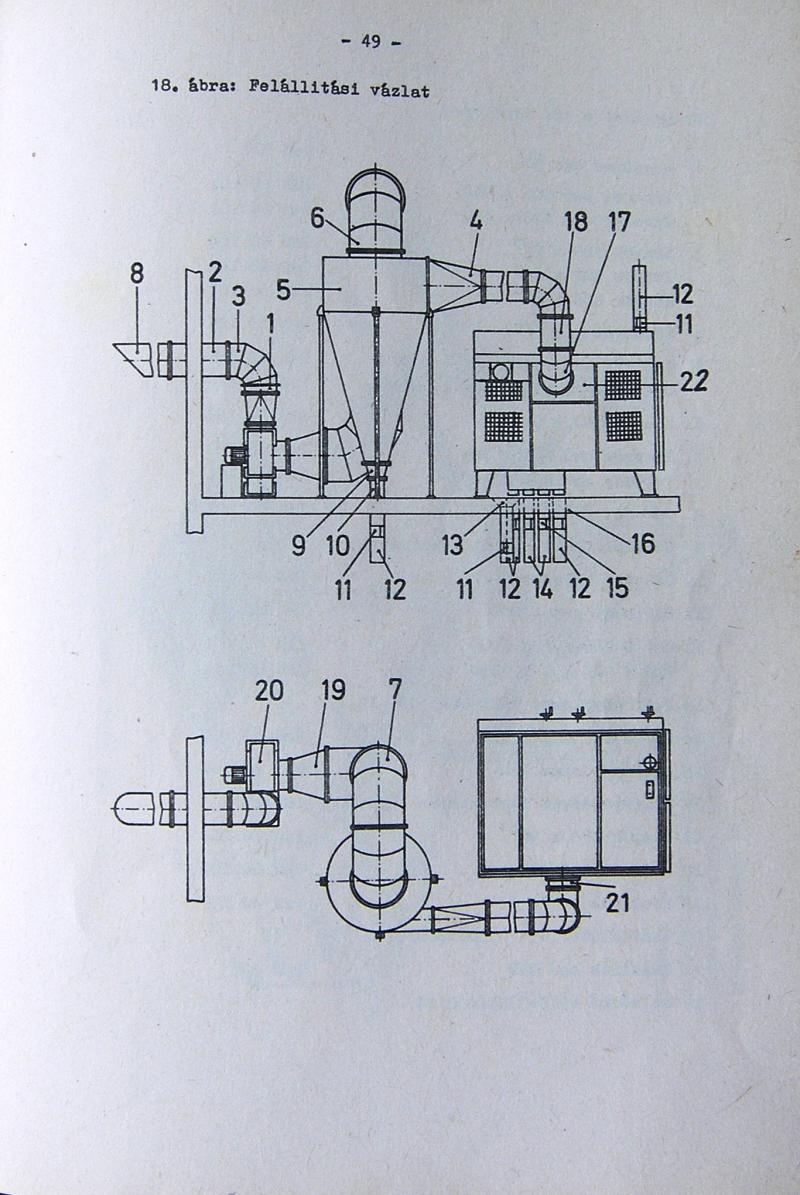

18. ábra felállítási vázlat

50

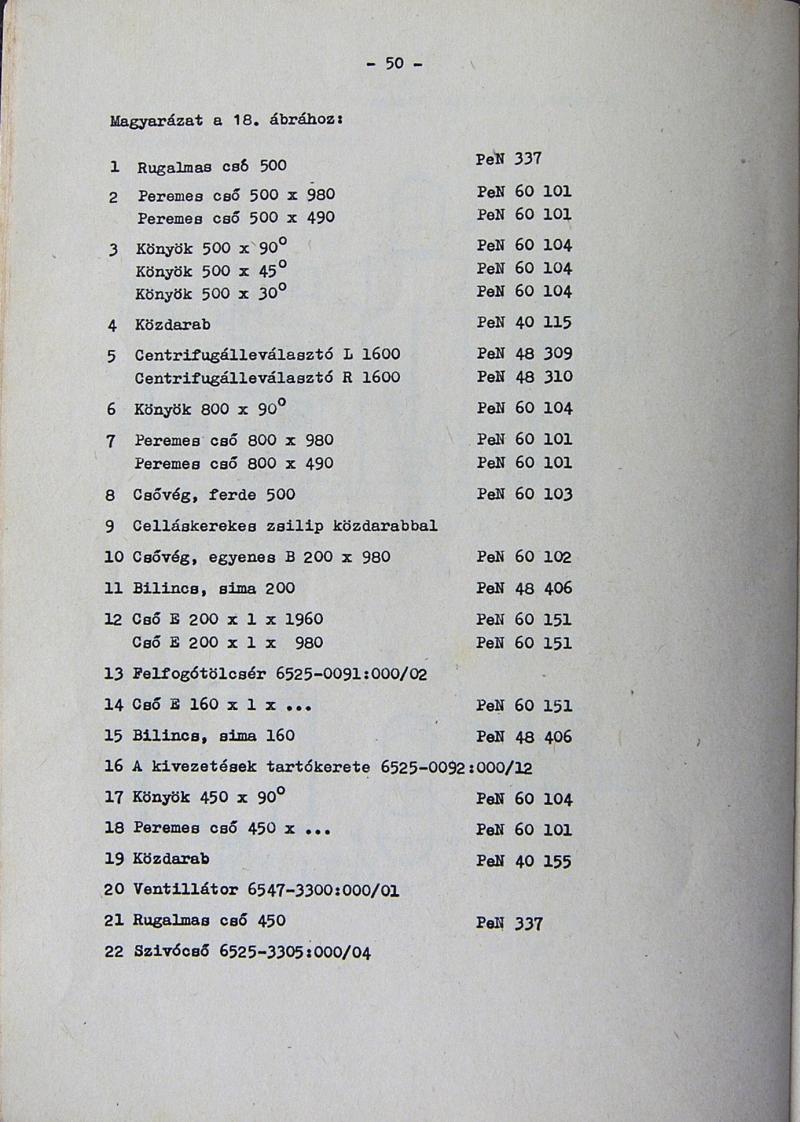

Magyarázat a 18. ábrához

51

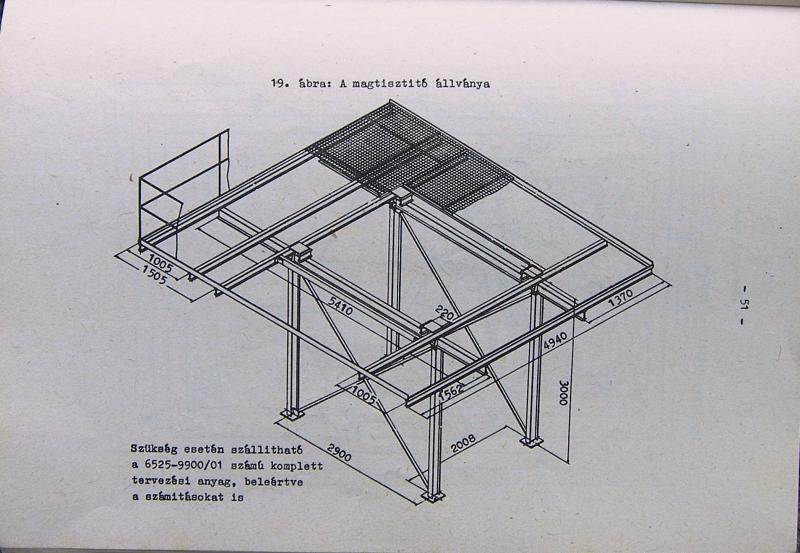

19. ábra a magtisztító állványa
