3.1. Szerszámok és anyagok szállítószalag hevederek javításához

Anyagok és szerszámok ragasztáshoz

ANYAGOK RAGASZTÁSHOZ

s.sz. Cikszám Típus




Megnevezés

 Egységár

Ft/db

Megjegyzés

 Ár érvényes

-tól


1525 2028
TIP-TOP SC 2000 Gumi heveder ragasztó 1- kg-os

 6.400

  2011.05.28
2
525 2011
TIP-TOP SC 2000
Gumi heveder ragasztó 0,5 kg-os

 4.500



2011.05.28

3
523 3270
PLASTIC CEMENT
Műanyag heveder ragasztó 0,5 kg-os

 4.500



2011.05.28

4
525 1036
UTR-20
Térhálósító folyadék 20 gr-os (0,5 kg ragasztóhoz)

 1.500



2011.05.28

5
525 1043
UTR-20
Térhálósító folyadék 40 gr-os ( 1 kg-os ragasztóhoz )

 2.600



2011.05.28

6
595 9022

Tisztító folyadék 800 ml-es

 3.500



2011.05.28

7
523 7025
1,5x100 x10.000 mm
Hullámos szélű gumi zárócsík

 48.000



2011.05.28

8





9

















SZERSZÁMOK RAGASZTÁSHOZ

s.sz. Cikszám
Megnevezés

 Egységár

Ft/db

Megjegyzés Kép


1
595 2067

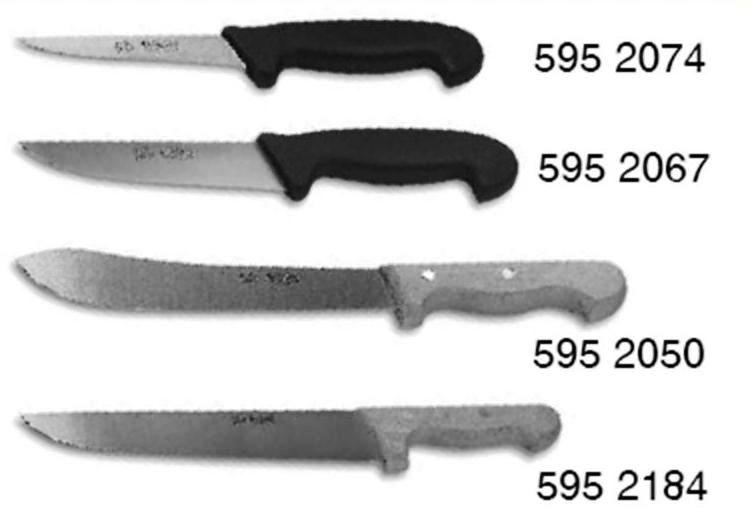

Gumivágó kés 6" (Solingen)

 7.150




2
595 2108
Betétvágó, állítható

 8.800




3 595 2146
Tartalék penge a betétvágóhoz

 2.750


4
595 0021
Kézi horzsoló

 6.850




5
595 0038
Tartalék szalag kézi horzsolóhoz

 1.380




6
595 1044
Kézi görgő 4 mm-es

 10.500




7
595 1123
Kézi görgő 12 mm-es

 14.000




8
591 2122
Betétbontó szerszám

 5.500




9
595 1219
Kétoldalas görgőző 800-as











Anyagok és szerszámok kapcsozáshoz

KAPCSOK

s.sz.

Cikkszám/

Méret

Megnevezés

Egységár

Ft/m

A végtelenítés

elkészítése

Kép 1 Kép 2
1ALLIGÁTOR 62 Végtelentő kapocs 2-3 mm vastag hevederekhez

 17.500

Készülékkel
2
ALLIGÁTOR 125
Végtelenítő kapocs 3-5 mm vastag hevederekhez

 20.000

Készülékkel


3
ALIGÁTOR 187
Végtelenítő kapocs 5-9 mm vastag hevederekhez

 22.000

Készülékel


4

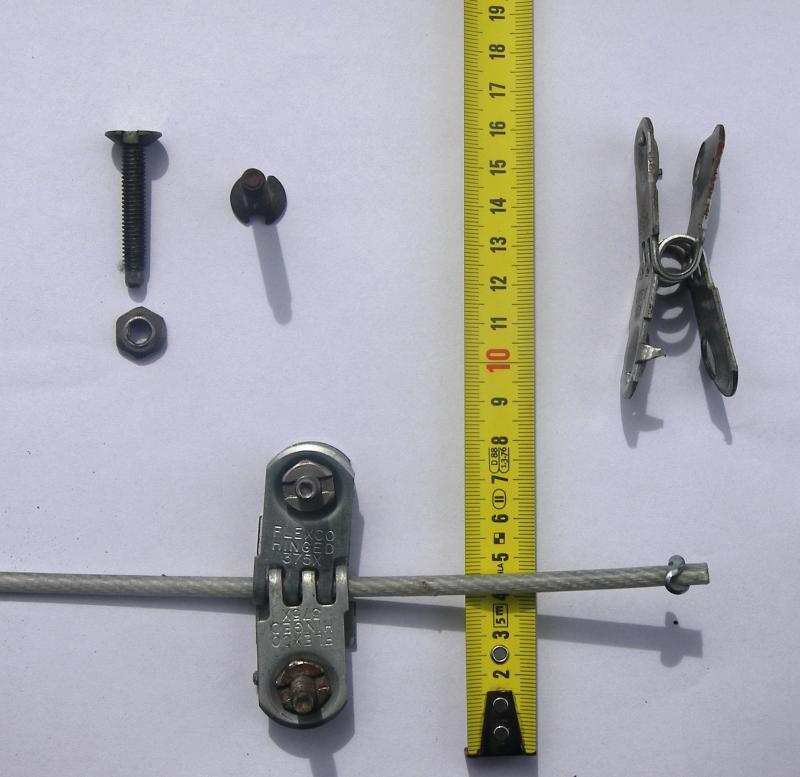

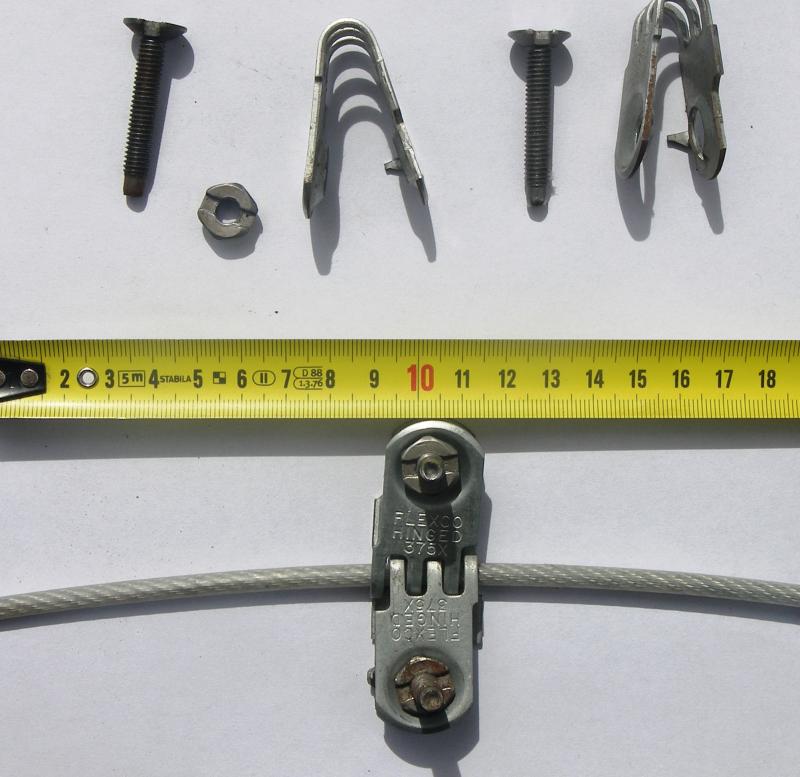

FLEXCO 375
Végteleítő kapocs 9-12 mm vastag hevederekhez

 25.700

A kapcsozás célszerszám nélkül elkészíthető. ( Átm. 6 bőrlyukasztó )


5

Kapcsozó készülék






Szállítószalag heveder végtelenítés ragasztással (technológia )



Szállítószalag hevederek végtelenítése kapcsozással (technológia )

Kapcsozás Alligátor RS 125 kapoccsal. A kapcsozható heveder 2 betétes gumi vagy műanyag heveder, max. 5 -6 mm vastag.

A kapcsozás technológiai lépései:

s.sz. Megnevezés
Ábra
1

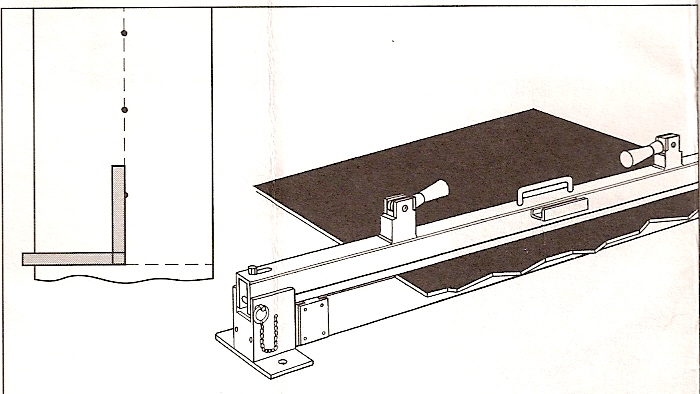

Méretre vágás

2

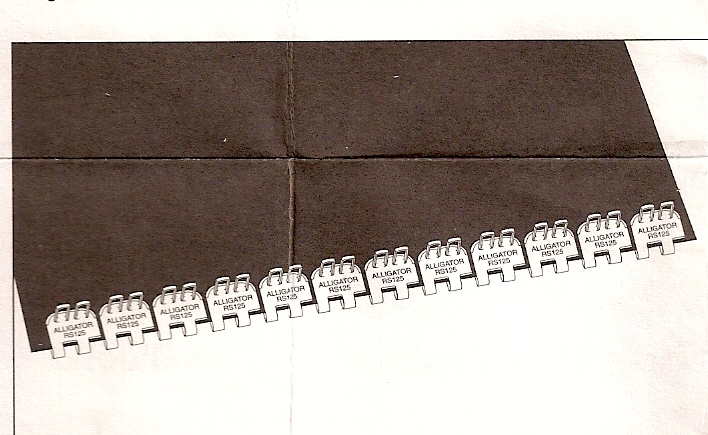

A kapcsok beigazítása

3

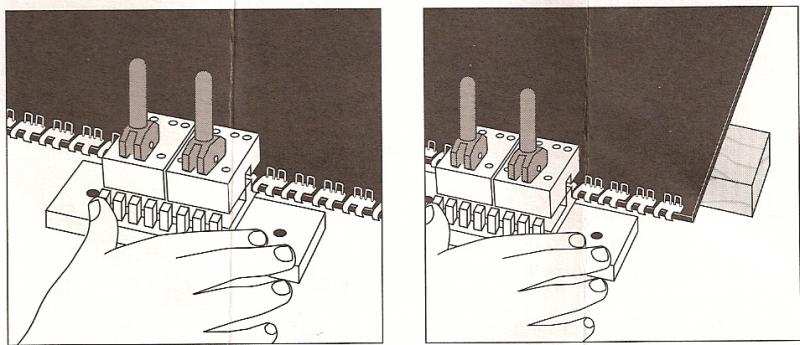

Készülék beállítás

4

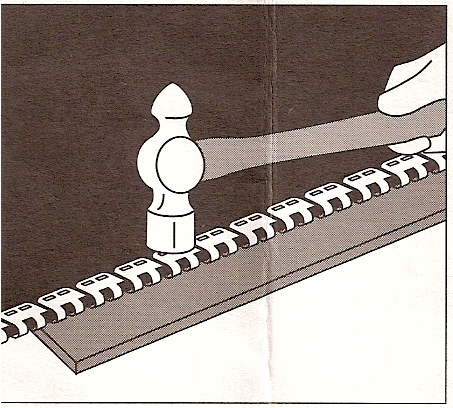

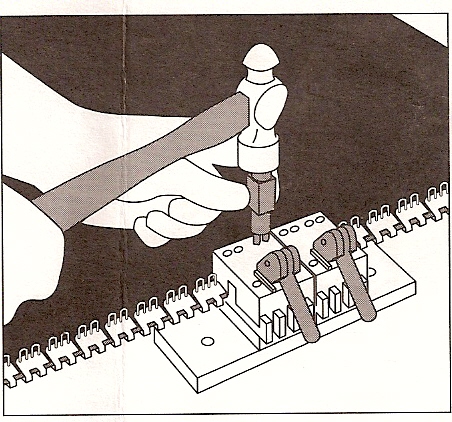

A tüskék átütése

5

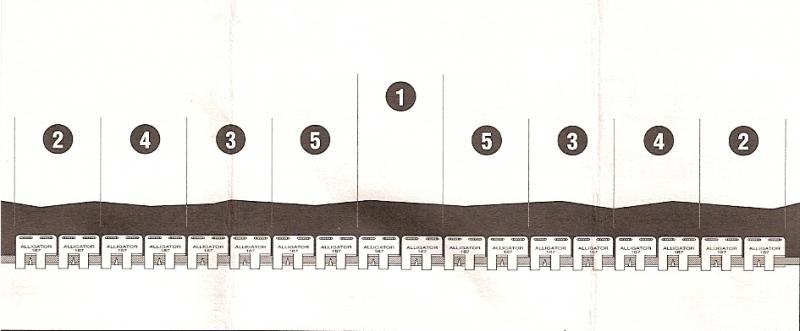

A sorrend

6
A tüskék elhajlítása a hátoldalon

7

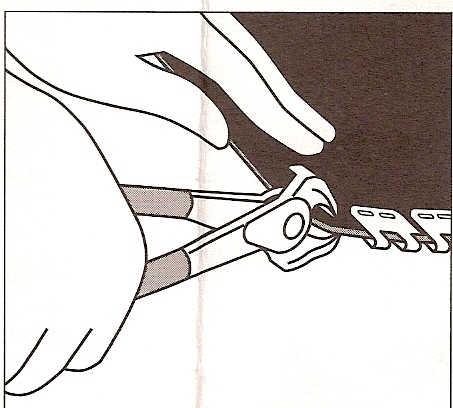

A sarkok lecsípése

8

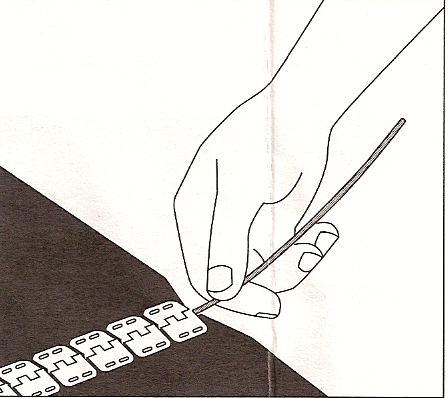

A bowden befűzése

9

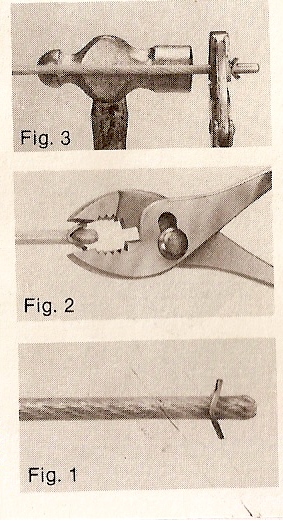

A bowdenvég lezárása átm. 4 alátéttel




Fényképek:

s.sz. Megnevezés
Kép
1

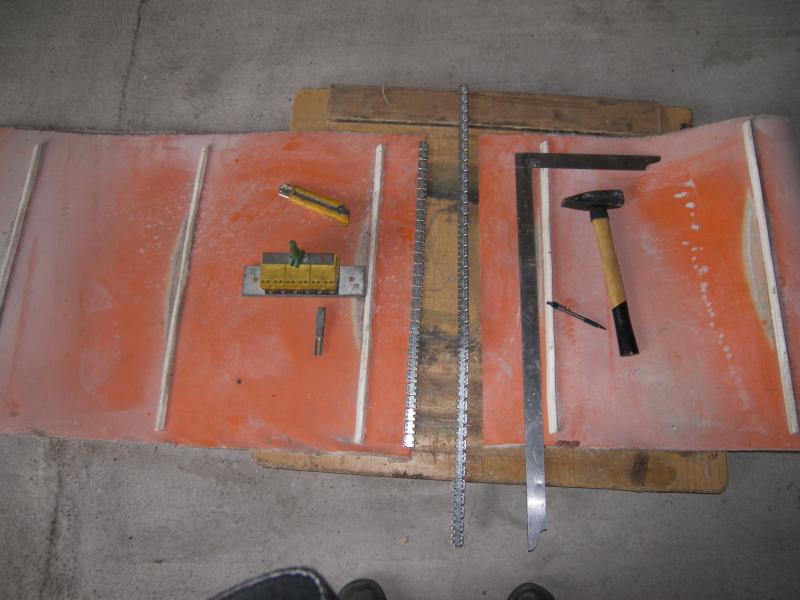

Az előkészítés

2

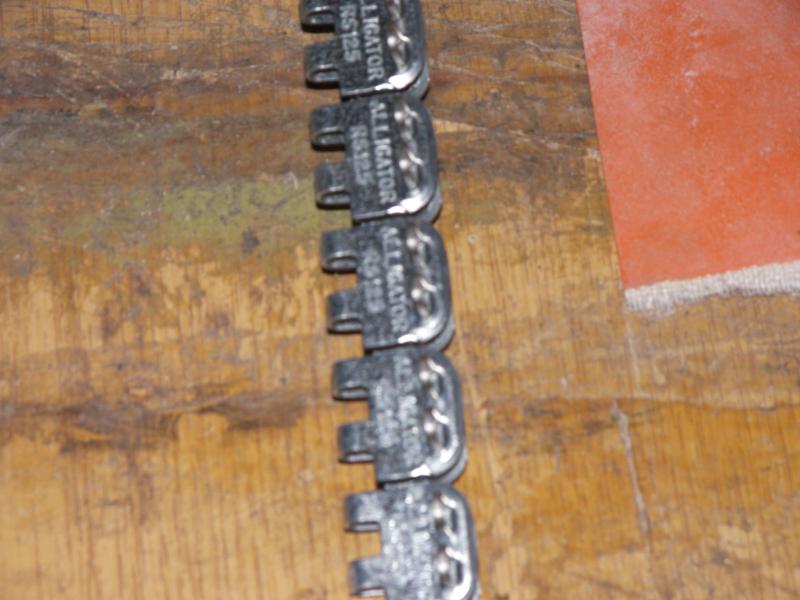

A kapocs közelről

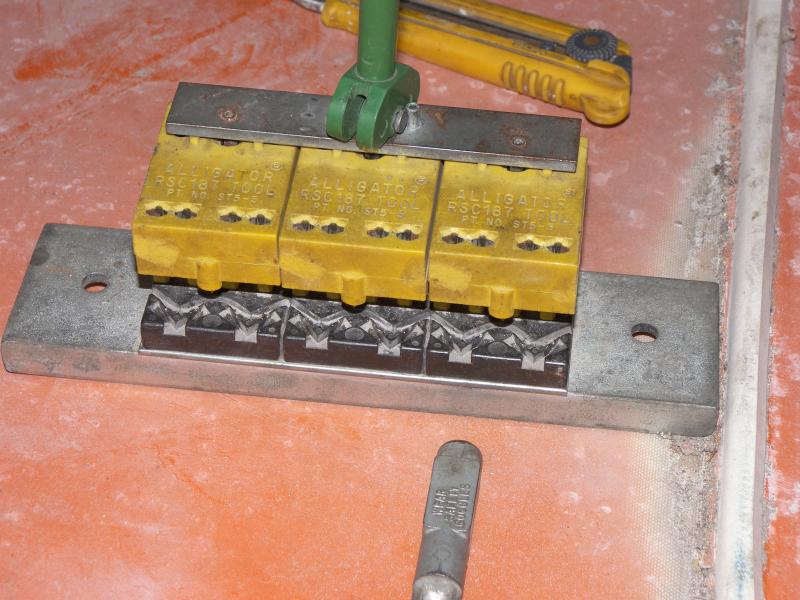

3
A készülék

4

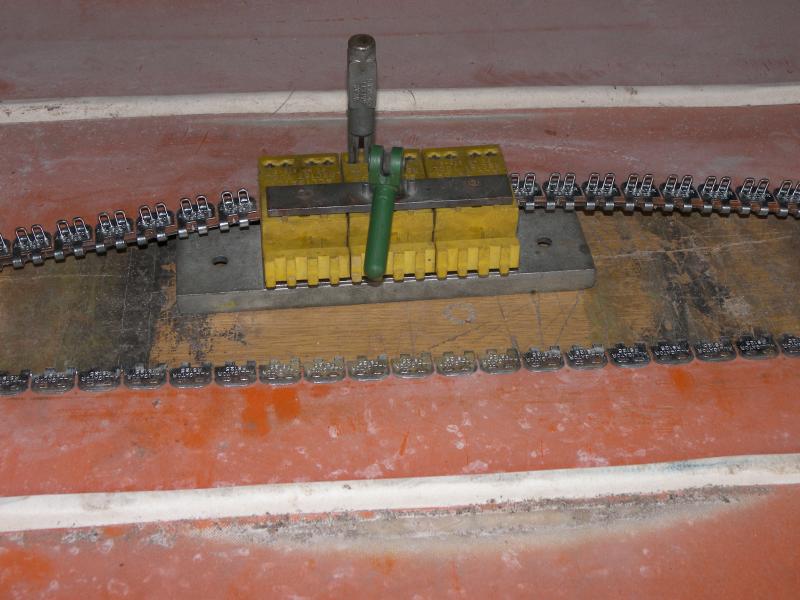

A készülék hátulnézetben

5

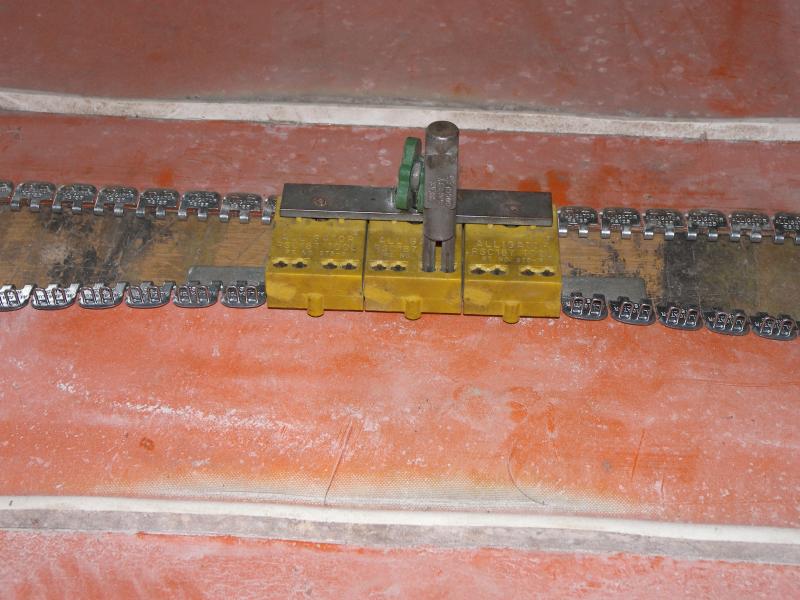

A készülék előlnézetben

6

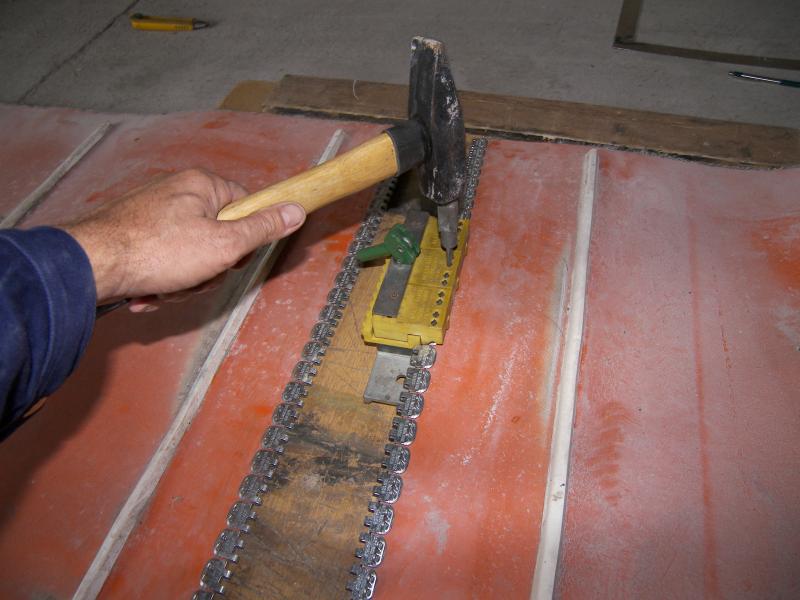

A tüskék átütése

Megjegyzés:

A kapcsozás (fokozott figyelemmel) készülék nélkül is elvégezhető. Ehhez egy segédeszközt kell készíteni.

Például egy keményfa deszkába a heveder szélességének megfelelő hosszúságú, kb. 4 mm széles és 7-8 mm mély hornyot kell marni és ezt kell a kapocssor alá tenni a tüskék átütésekor. A hátoldali visszahajlításkor ügyelni kell arra, hogy a tüskék a kapocsban kialakított mélyedésben eltünjenek.

A bowden végeinek lezárása átm. 4 alátét ráhajlításával történik a fenti ábra szerint.

A kapocs ára: 20.000,- Ft/m +ÁFA

Pl. Egy 650 mm széles heveder végtelenítéséhez 2x650mm= 1300 mm hosszú kapocs szükséges.

1,3 mx20.000,- =26.000,-Ft+ÁFA

Munkadíj: 10 Ft/ heveder szélesség mm.

Kiszállási díj: 50 Ft/km



Szállítószalag hevederek végtelenítése varrással

Bőr varrószíj:  15.000,- Ft/kg +ÁFA
