2.6. Petkus Gigant K-531/1
Petkus Gigant K-531/1
Fontosabb részek A GÉPKÖNYVBŐL
| S.sz. | Megnevezés | Kép |

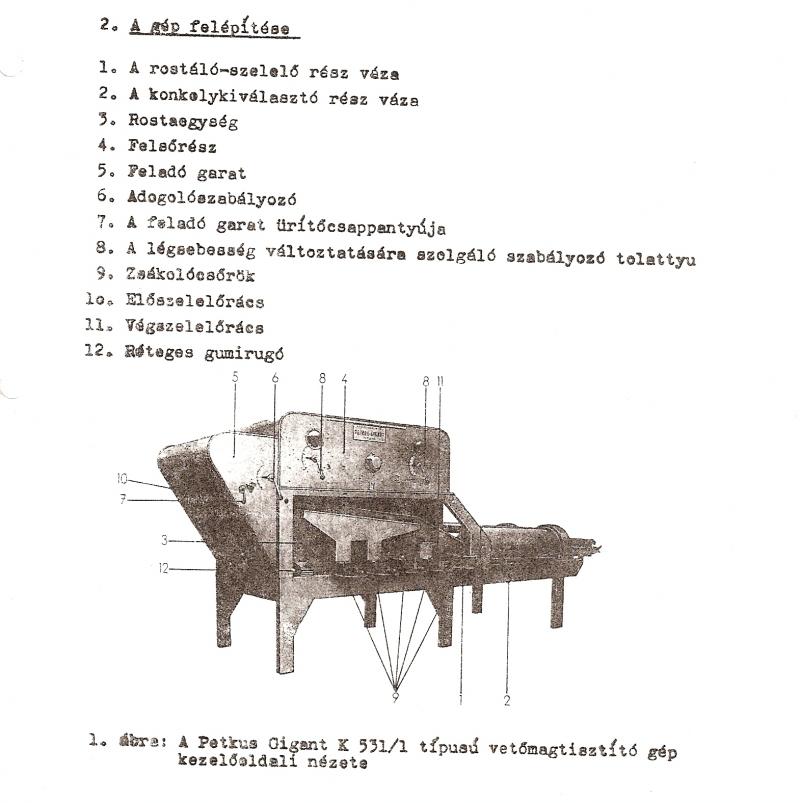

| 1 | A gép felépítése |  |

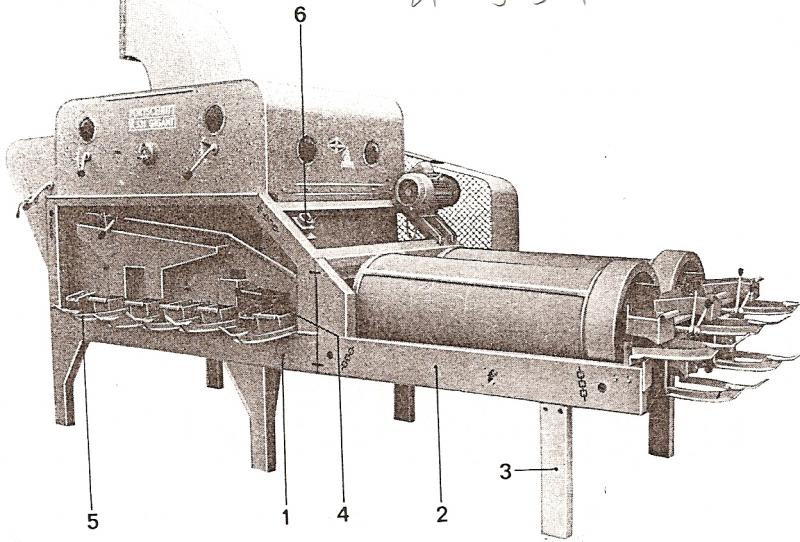

| 2 | Kezelőoldali nézet |  |

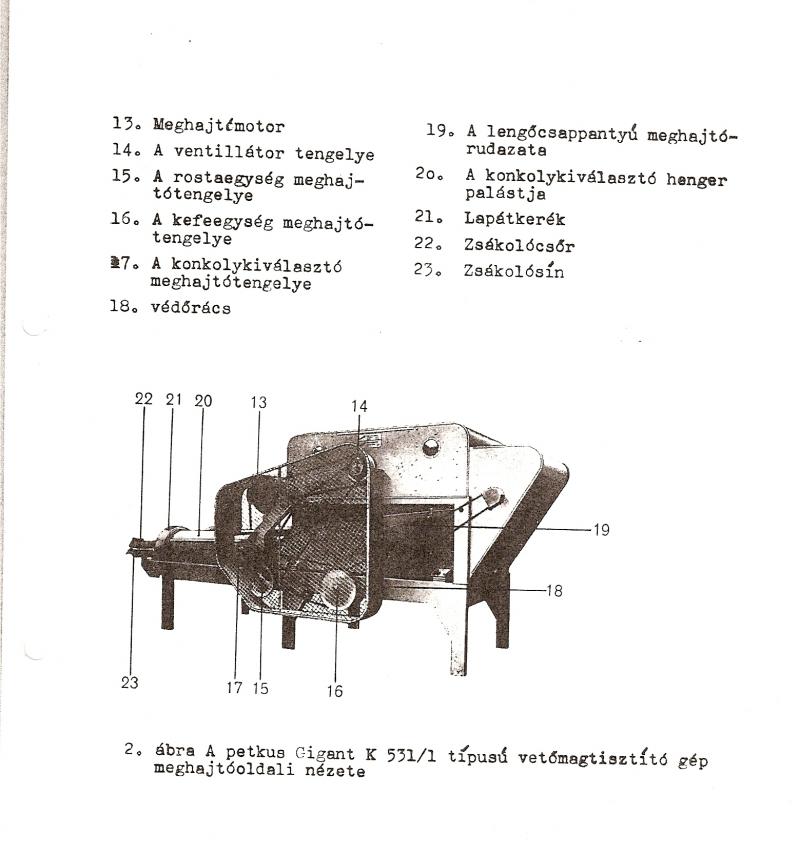

| 3 | Meghajtó oldali nézet |  |

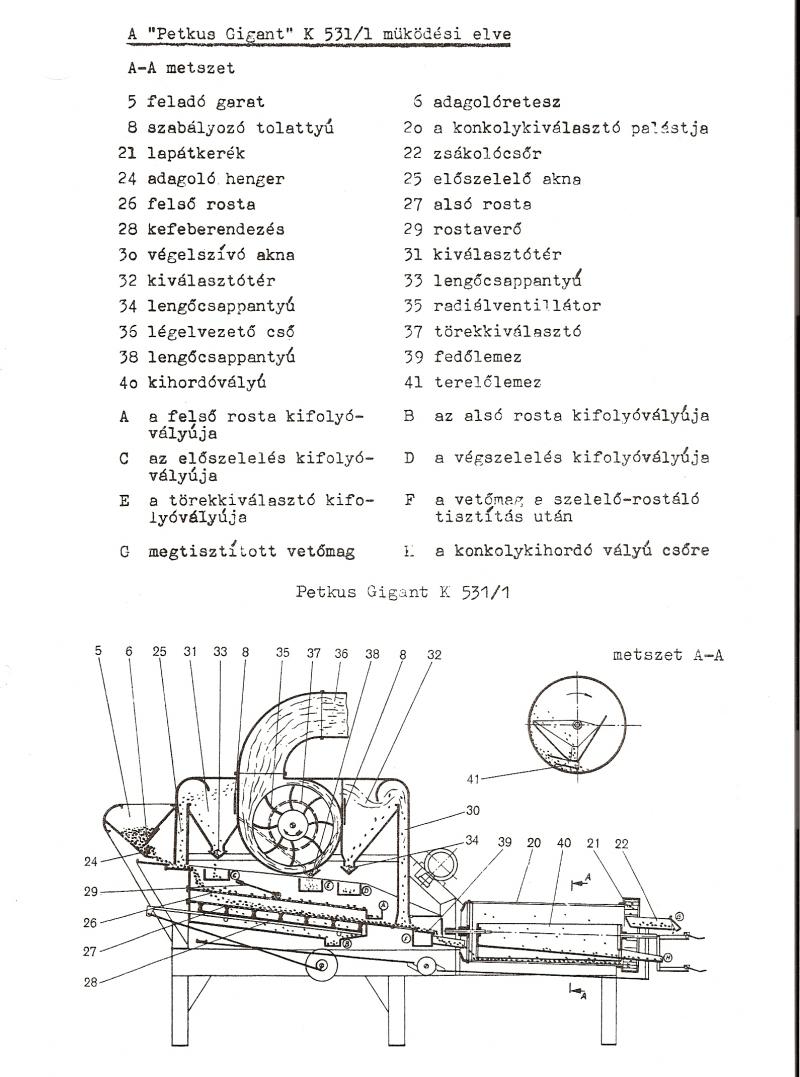

| 4 | Működési elv |  |

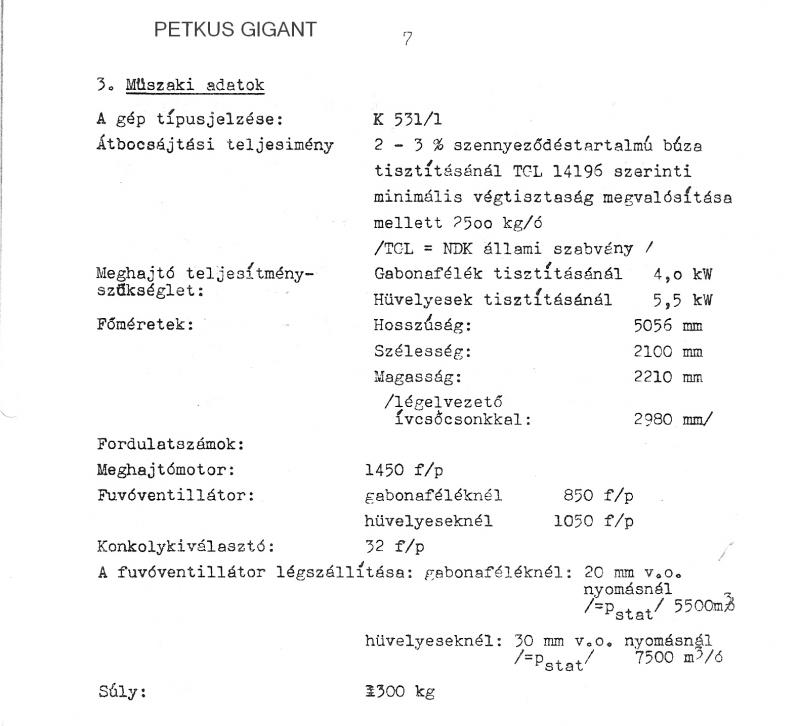

| 5 | Műszaki adatok |  |

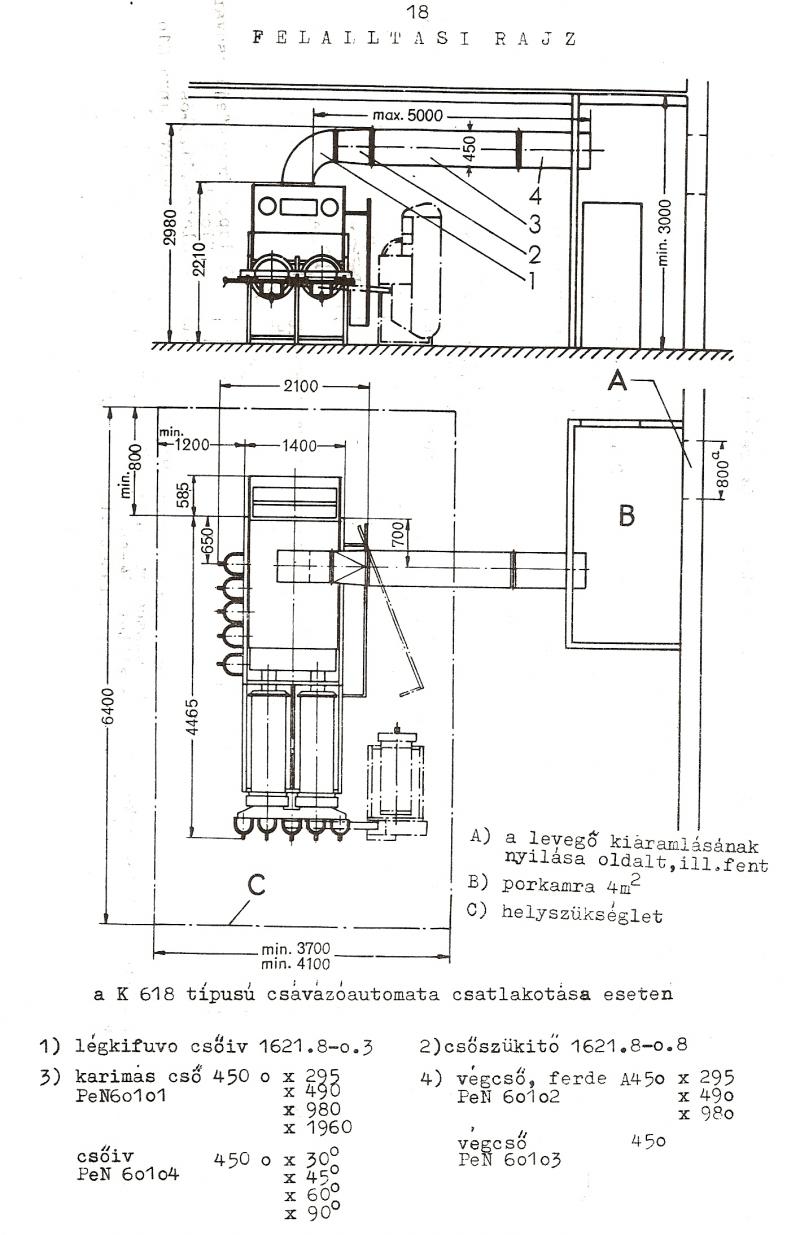

| 6 | Felállítási rajz |  |

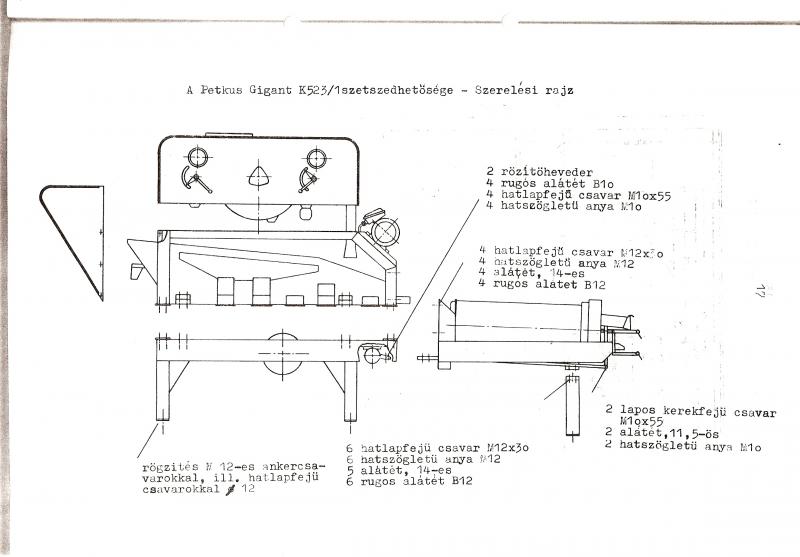

| 7 | Rajz Szerelési |  |

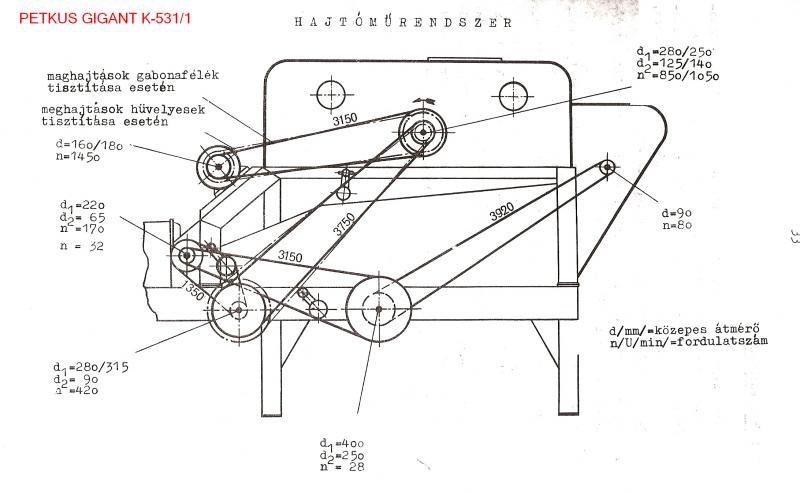

| 8 | Hajtásvázlat |  |
| 9 | Rostaszekrény 1 kép |  |

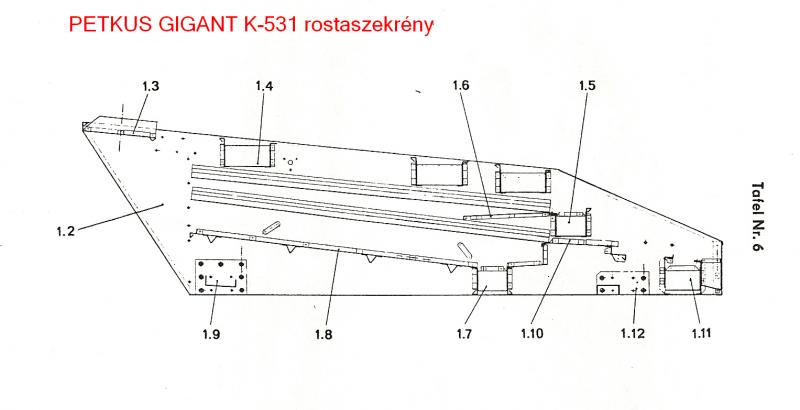

| 10 | Rostaszekrény 2 kép |  |

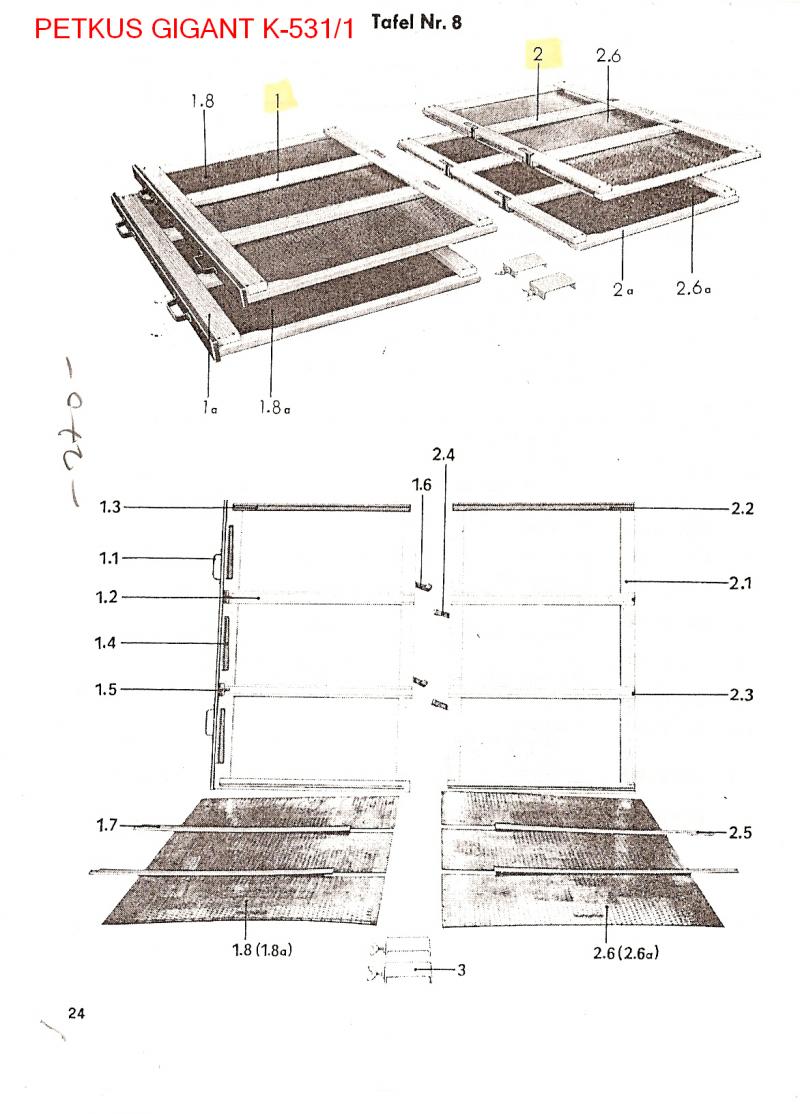

| 11 | Rostakeretek |  |

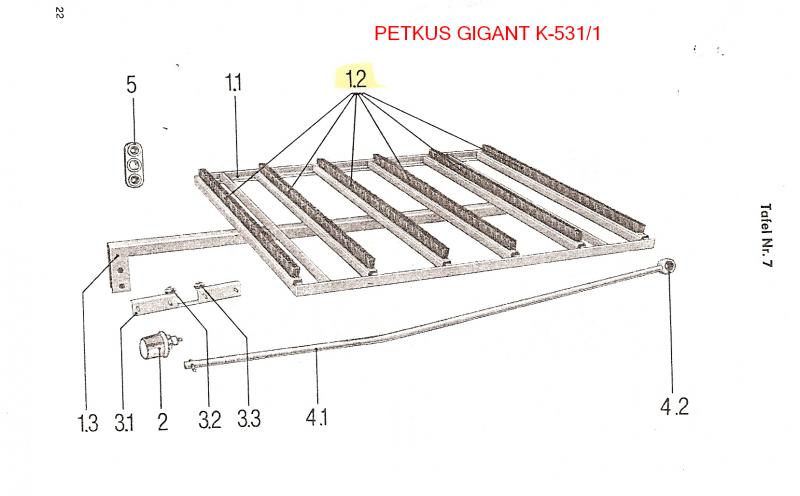

| 12 | Rostatisztító keret |  |

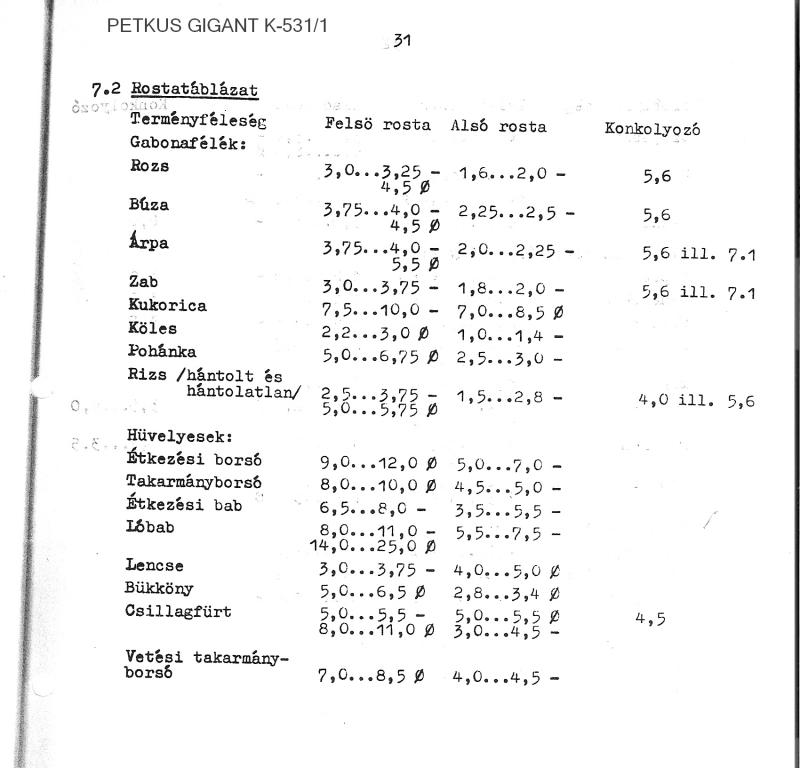

| 13 | Rostatáblázatok 1. oldal |  |

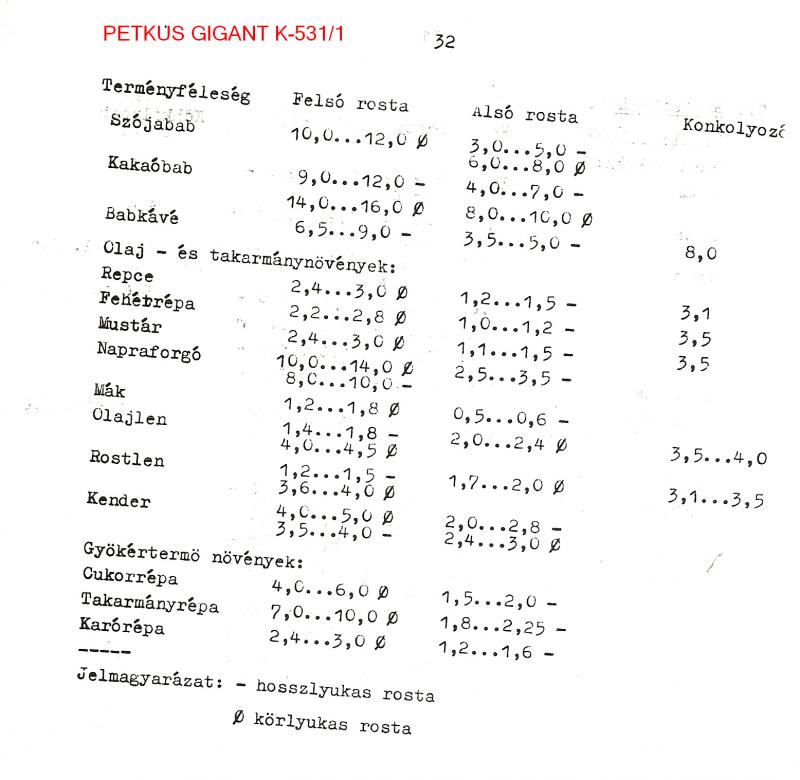

| 14 | Rostatáblázatok 2. oldal |  |
|
|

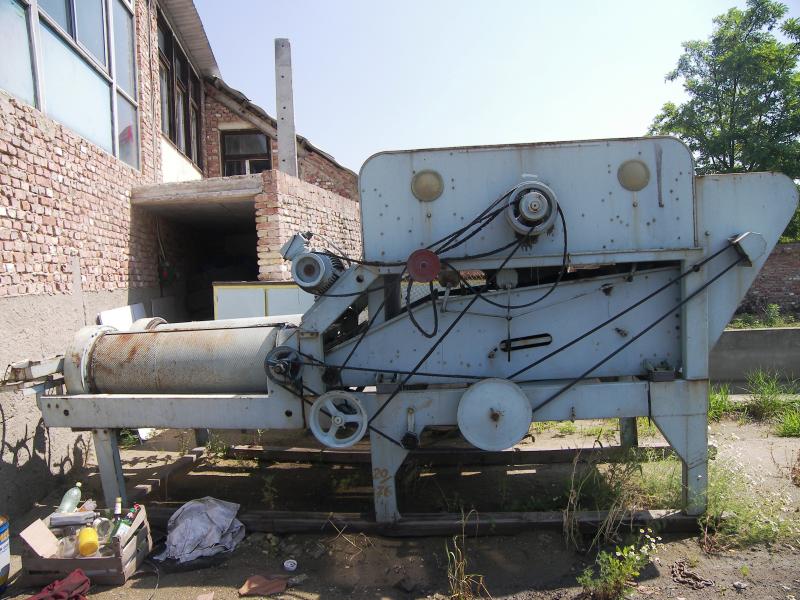

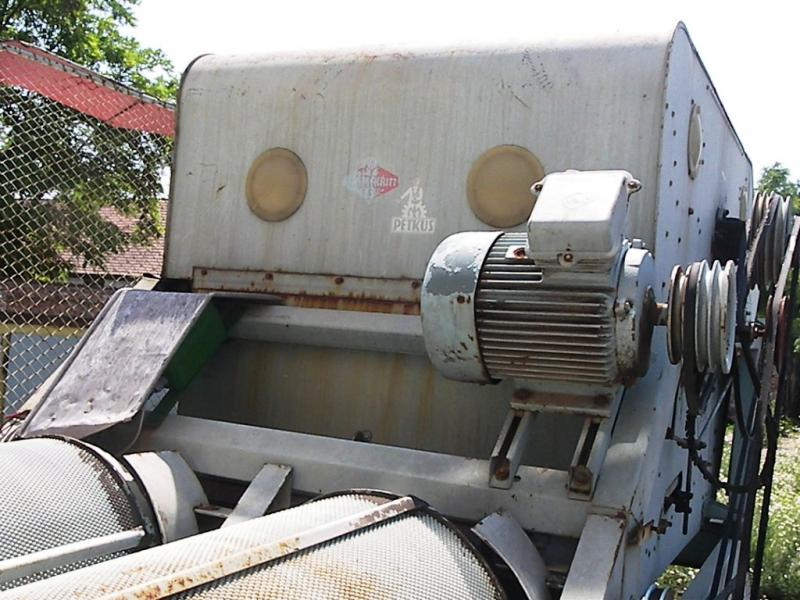

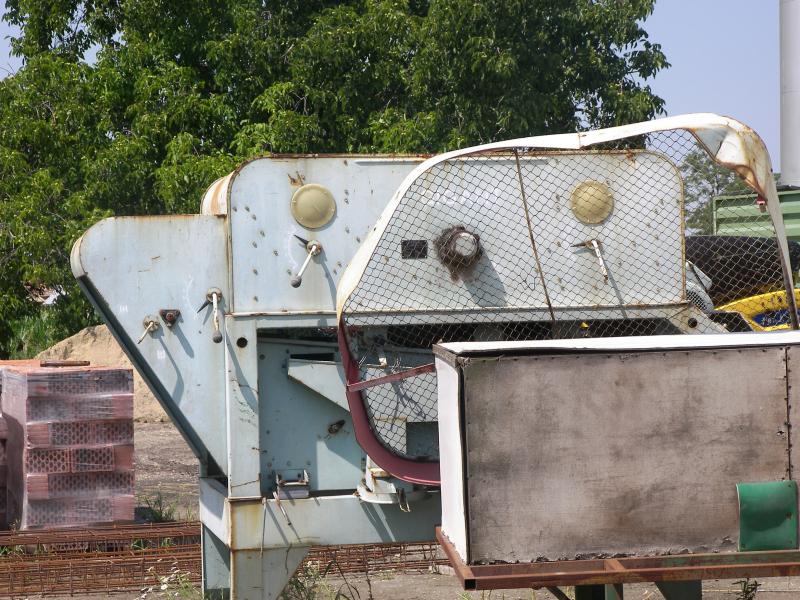

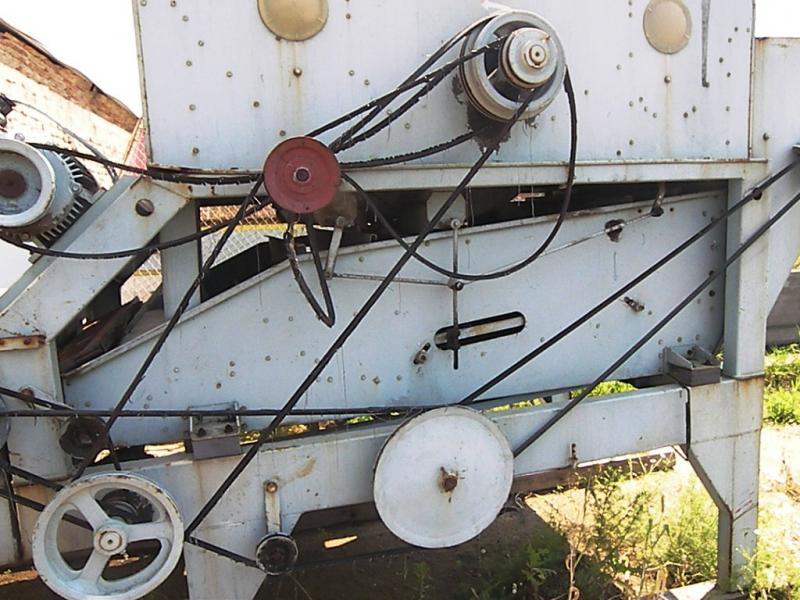

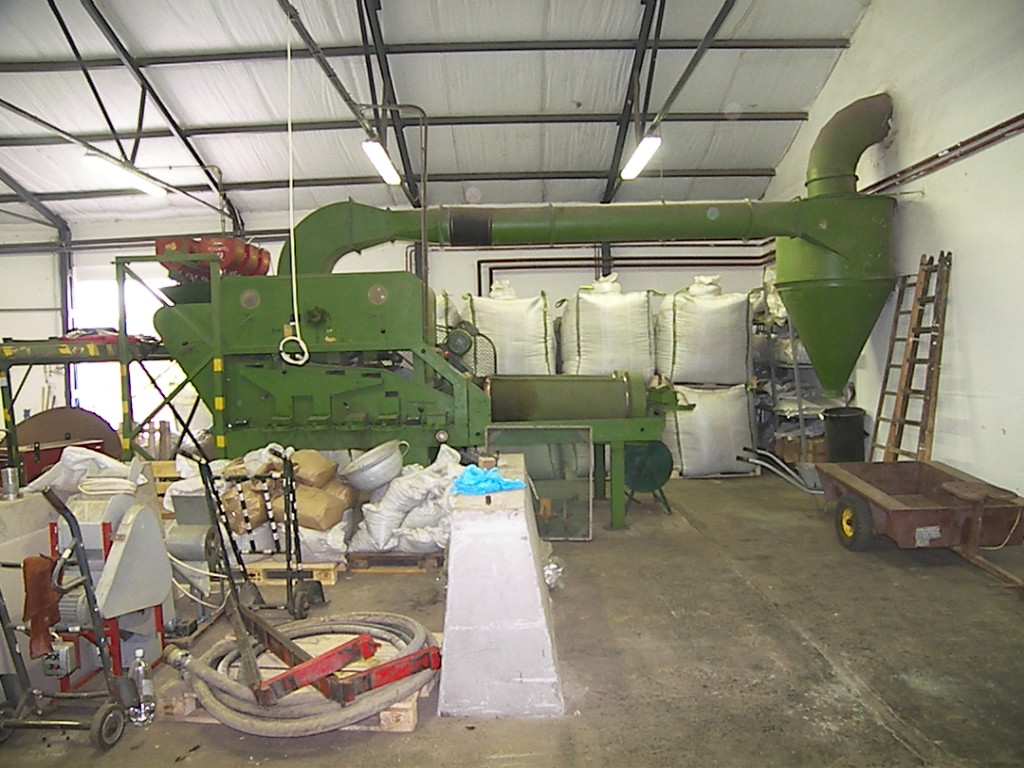

Néhány kép egy használt Giganról
ALKATRÉSZEK
|
S.sz. |
Kép Cikkszám kép kép |
Megnevezés |
Ábra |
Tétel |
Db / gép |
Egységár Ft / db. |
Kép 1 |
Ár érvényes -tól |
|
1 |
Alsó rostakeret |
17.000 |
||||||
|
2 |
Felső rostakeret |
17.000 |
||||||
|
3 |
Furatos rostalemez |
15.000 |
||||||
|
4 |
Hasíték rostalemez |
20.500 |
||||||
|
5 |
Gumi bak - |
9.000 |
||||||
|
6 |
Hajtó laprúgó |
12.500 |
||||||
| 7 | Léckefe | 3.800 |
