1.3. Anyagmozgató gépek kiegészítő egységei (surrantócsövek, csőidomok stb.)

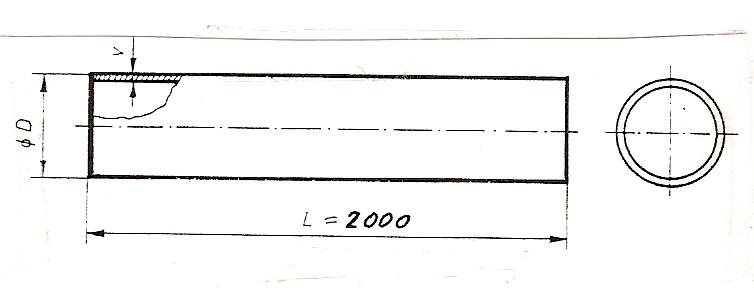

Surrantócsövek

A surantócsövek szinte minden szárítóüzemben megtalálhatók. Leggyakoribb a 200 mm-es átmérő, de a 150 mm és a 250 mm-es átmérő sem ritka. A falvastagság általában 2 mm, de aki ritkábban akarja cserélni, 3 mm-es falvastagságú csöveket épít be. A csővégek peremes, vagy sima csővéggel készülnek.

Az alábbi táblázatban a leggyakrabban használt, 200 mm átmérőjű, 2 mm falvastagságú csövek árai találhatók, a mennyiség és a szállítási távolság függvényében.

A szállítás 20 m-ig saját gépkocsival vagy valamilyen kereskedelmi szállítási megodással történik, 20 m felett kisteherautóval .





Szállítási táv.

km

10
20
30
4050 60
70
80
90
100

Mennyiség

m

Ft/m



Ft/m

Ft/m

Ft/m
Ft/m
Ft/m
Ft/m
Ft/m
Ft/m
Ft/m
1
10
9000
9300
9500
9800
10000
10.400
10.400
10.400
10.400
10.400
2
20
8.900
9.000
9.200
9.300 9.400 9.600 9.600 9.600 9.600 9.600
3
30
8.900
8.900
9.000
9.100 9.200 9.300 9.300 9.300 9.300 9.300
4
40
8.500
8.600
8.600
8.700 8.700 8.800 8.800 8.800 8.900 8.800
5
50
8.100
8.200
8.300
8.300 8.300 8.400 8.400 8.500 8.500 8.500
6
60
8.100
8.200
8.300
8.300 8.300 8.400 8.400 8.500 8.500 8.500
7
70
8.000
8.100
8.100
8.200 8.300 8.300 8.400 8.500 8.500 8.500
8 808.000 8.000 8.000 8.000 8.100 8.100 8.100 8.200 8.200 8.300
9 907.800 7.800 7.900 7.900 7.900 8.000
8.000 8.100 8.100 8.200
10 1007.800 7.800 7.800 7.900 7.900 8.000 8.000 8.100 8.100 8.200



A 3 mm falvastagságú surrantócső ára 30%-kal magasabb a 2 mm falvastagságú cső áránál.

A surrantócsöveket peremes csővéggel is tudom szállítani. Peremes csővég esetén ,előzetesen tisztáznunk kell a perem méreteit. Ára a fenti táblázatban szereplő áraknál 25 %-kal magasabb.

A csöveket alapozó festékkel festve szállítom.

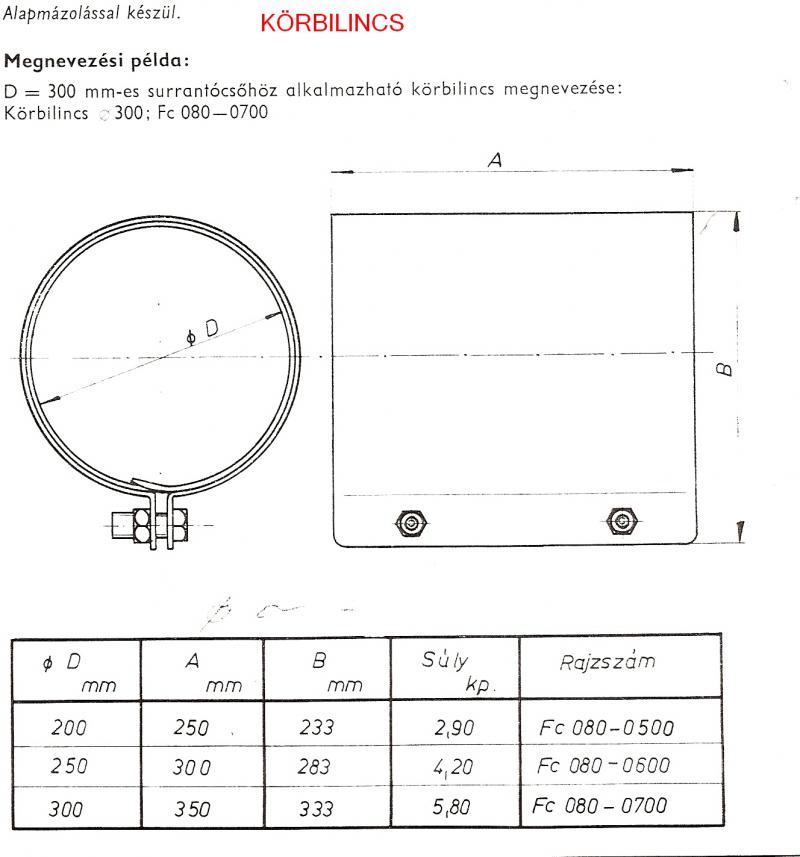

Körbilincs

Körbilincs segítségével a körkeresztmetszetű sima végű surrantócső darabolból, idomokból és más surrantócső szerelvényekből változatos rendszerek alakíthatók ki. Elég nagy szerkezeti hossza és a csavaros rögzítés miatt a surrantócső bilincsek közül a legmerevebb, legerőssebb kötést a körbilincs adja.



s.sz.

D

mm

Egységár

Ft/db



1150
3.100
2
200
3.800
32504.750

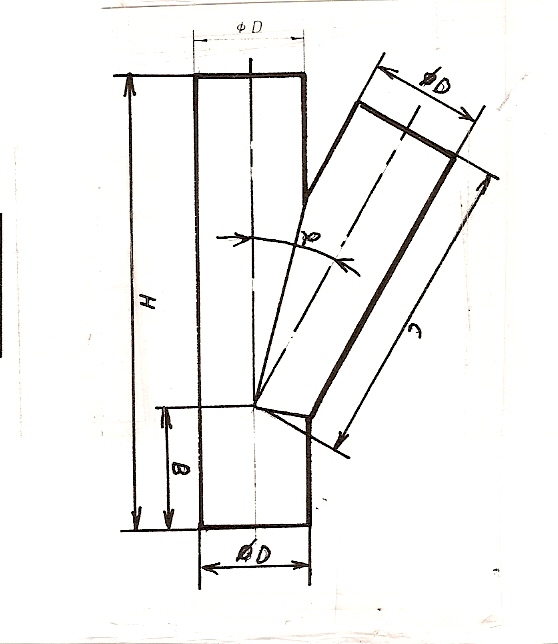

Elágazó idom

Ha két, vagy egymás után több surrantócső anyagát közösen kívánjuk tovább vezetni, vagy egy surrantóból több helyre kell elágazni, alkalmazható az előre gyártott surrantócső elágazó. Az elágazó csőcsonkok által bezárt szög 15 fokonként változik, így mindig a célnak megfelelő összevezetés vagy elágazás alakítható ki.

Megrendelésnél az elágazási szöget is legyenek szívesek megadni.

30
30
30
30
45
45
45

Egységár

Ft/db

D H
B
C
H
B
C
1
150
525
150
369
450
150
244
20.000
2
200
700
200
390
600
200
390
22.000
3250
800
250
450
700
250
450
27.500

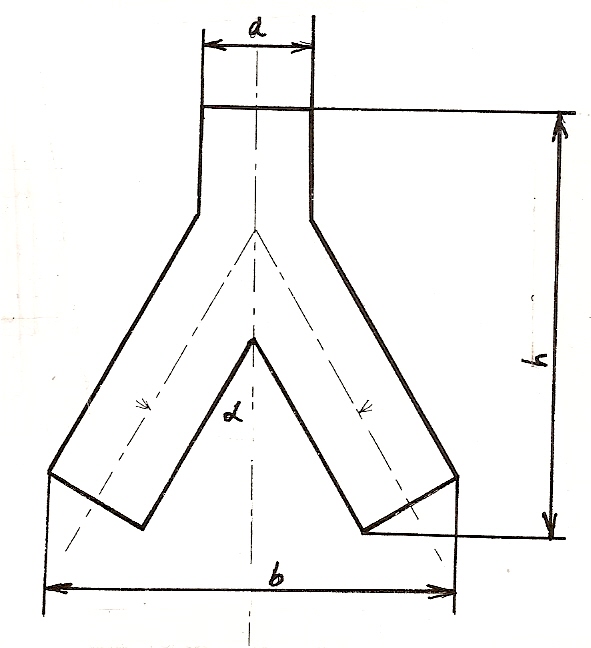

Y idom

s.sz. d
b
h

Egységár

Ft/db

1150
20.000
2
200


22.000
3
250


27.500

Y idom esetén is fontos a szög előzetes tisztázása.

Általában 60 fokos, de itt is hasonlóan az elágazó idomhoz ettől eltérő szögű Y idomok is vannak beépítve.

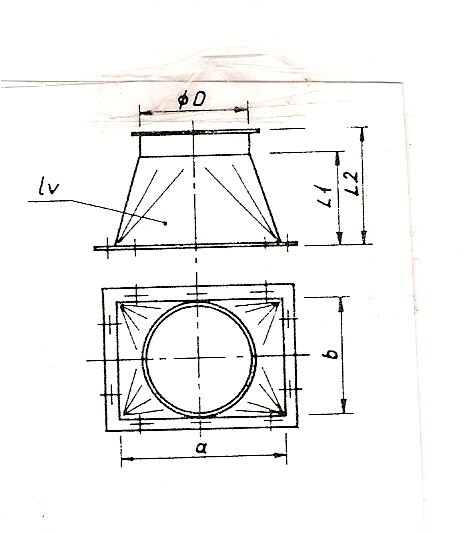

Átmeneti idom

Az átmeneti idom négyszög keresztmetszető és kör alakú csatlakozási pontok összekötésére szolgál. Egyik leggyakoribb eset serleges felvonó és surrantócső kapcsolódása.



s.sz

d

mm

b
h

Egységár

Ft/db

1150


15.500
2
200


19.500

Az átmeneti idomok esetében is tisztázni kell a méreteket. A négyszögletes karima furatait a helyszínen kell kifúrni, az ellendarabnak megfelelően.

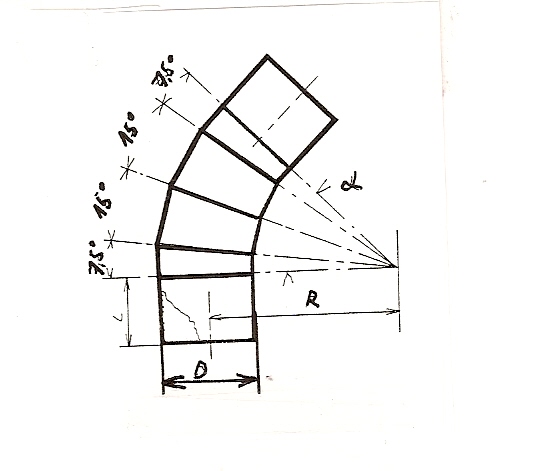

Könyökcső


A könyökcsövek 7,5 és 15 fokos szegmensekből vannak összeállítva.



s.sz. D mm
150
200


fok

Egységár

Ft/db

Egységár

Ft/db

1
15
1.950
3.500
2
30
7.700
9.600
3
45
10.500
14.500
4
60
13.500
14.800
5
75
16.400
23.000
6
90
19.500
26.500






Szegmens

A 7,5 és 15 fokos szegmensek, nagyon jól használhatók helyszíni szerelésnél, különböző szögállású könyök idomok készítésére.


Egységár

Ft/db

Egységár

Ft/db

Egységár

Ft/db

s.sz.
fok

D

mm

150
200
250
1
7,5
1.150
1.950
2.400
2
15
1.900
3.450
4.300
3
30
3.100
4.800
6.000

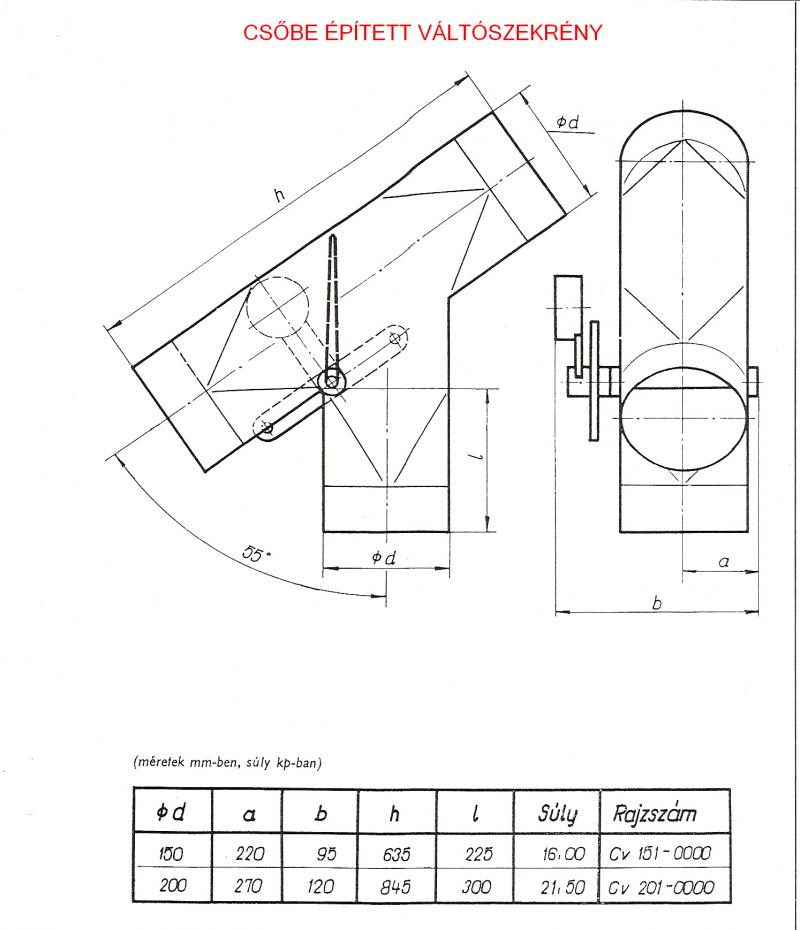

Csőbe épített váltószekrény

A csőbe épített váltószekrény ugyanazt a szerepet tudja ellátni mint a kétfelé-váltó szekrény. Miután a váltónyelv közvetlenül a surrantócső elágazásában helyezkedik el, a váltószekrény nem igényel többlet szerkezeti magasságot. Az átváltást a váltókar átbillentésével lehet elvégezni. A váltókar két végén található furatba huzal, vagy sodronykötél erősíthető és ezzel mechanikusan távvezérelhetővé válik a váltószekrény. Sima csővéggel készül, a surrantócsőhöz körbilinccsel, esetleg hegesztéssel kapcsolódik.


s.sz.

d

mm

h

mm

Egységár

Ft/db

1150
 63567.500
2
200
 84589.000

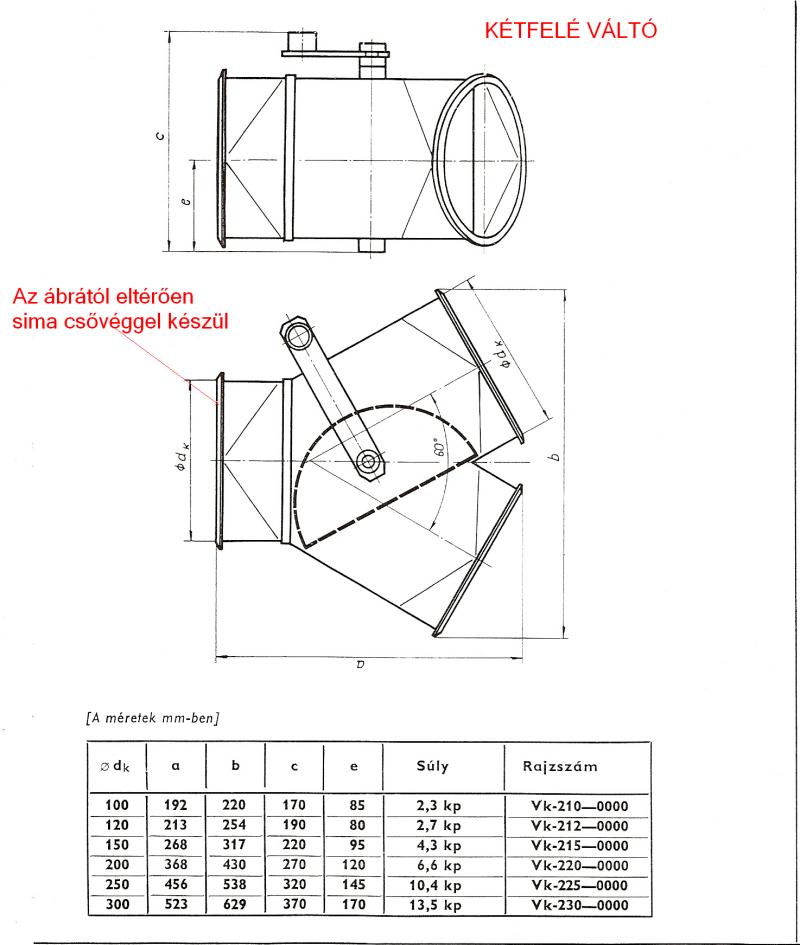

Kétfelé váltó

A (kétfelé) váltószekrény gabona, vagy más szemcsés anyag, liszt, dara vagy egyéb porszerű termék surrantócsövekben való vezetésénél alkalmazható anyag-terelésre, a szükséges felhasználási helyre való irányításra, átváltásra. A szerelvény acéllemezből készül, hegesztett szerkezettel, sima csővéggel. Be és kiömlő csonkjaihoz körbilinccsel lehet csatlakozni.

A váltószekrény 60 és 90 fokos szöggel készül. Megrendelésnél a szöget kérem megadni.

s.sz.

d

mm

Egységár

Ft/db

1 150
37.500
2
200
69.000
3
250
86.000

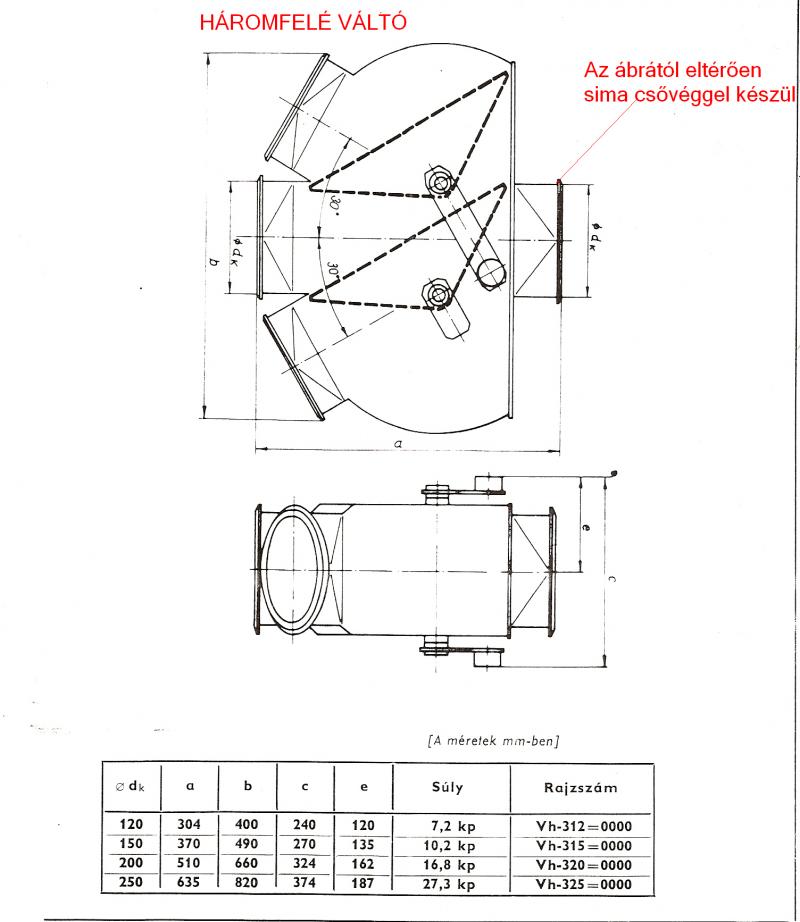

Háromfelé váltó

Gyakran előforduló technológiai követelmény, hogy az ayagvezetést kettőnél több helyre válthatóan kell kiképezni. E célra alkalmas szerelvény a háromfelé váltó szekrény. Szerkezete tulajdonképpen ugyanazt a funkciót képes ellátni, amit a két darab egymás fölé épített kétfelé váltó szekrény. Mindezt a kétfelé-váltó szekrénynél alig nagyobb magassági mérettel.

A váltónyelvek célszerű kialakításuknál fogva az átszóródást gyakorlatilag megakadályozzák. A be és kiömlő csonkok sima véggel készülnek.

Az átváltás két váltókar drótköteles működtetésével történik.



s.sz.

d

mm

Egységár

Ft/db

1 150
91.000
2
200
97.500
3
250
121.000

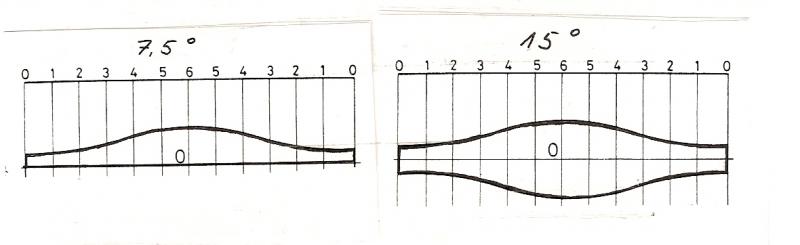

Sablon csővég-metszék készítéséhez

A surantócsövek szerelésénél nagyon jó szolgálatot tesz a sablon, amely tulajdonképpen egy szegmens palást. A csővégre felhelyezve könnyen elkészíthető az a ferde vágás, amelyhez a könyök csatlakoztatható.


Egységár

Ft/db

Egységár

Ft/db

Egységár

Ft/db

s.sz. fok

D

mm

150
200
250
1
7,5

700
1.000
1.500
2
15

1.000
1.200
1.800

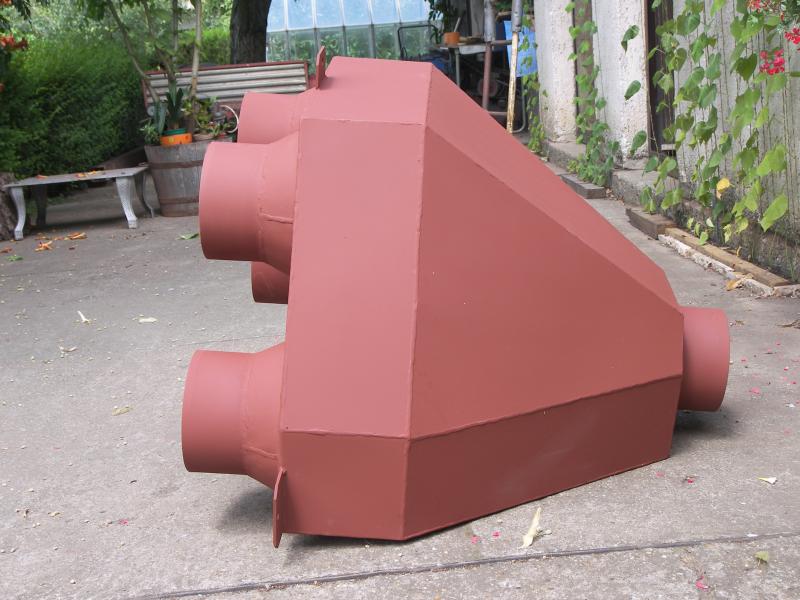

Forgócsöves elosztó

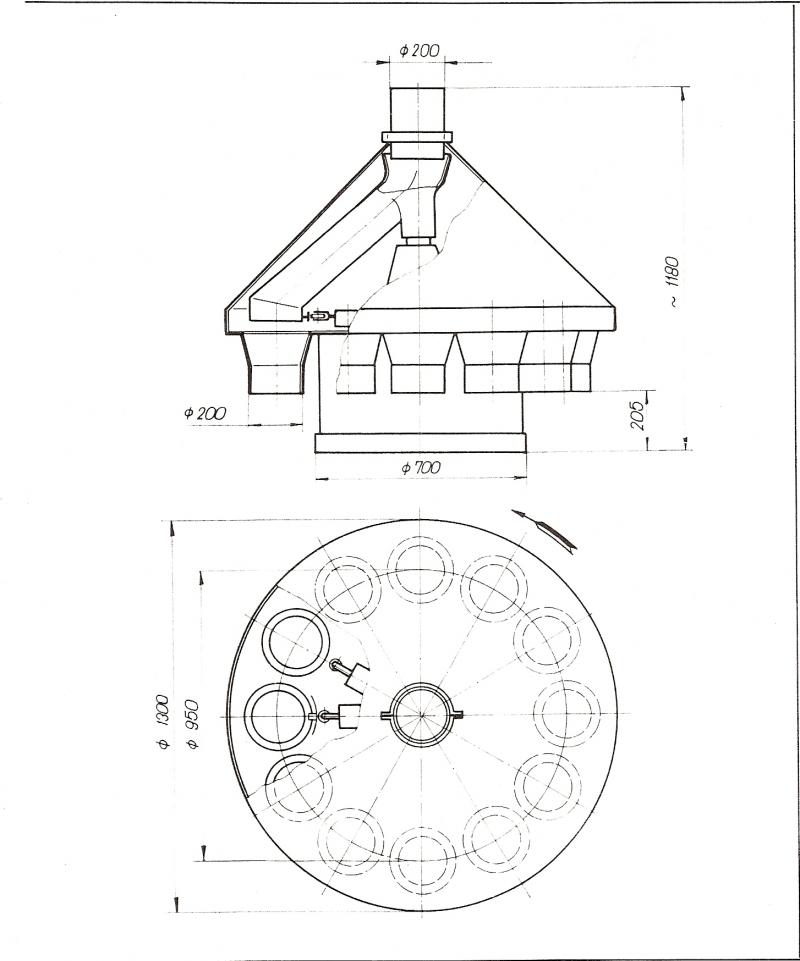

A forgócsöves elosztó az anyag sokfelé, az alábbi ábra szerinti esetben 12 felé váltásra szolgáló szerkezet. Általában a cellás tárolók, silócellák, takarmánykeverő előtároló cellák töltésére használható előnyösen. Beépítése több egymás fölé szerelt váltószekrény alkalmazását teszi feleslegessé, tetemes szerkezeti belmagasságot - egyben épületmagasságot- nyerve.

Szerkezete és működése a következő: Az érkező anyag a felső beömlőcsonkon jut az elosztóba és a ferdén álló forgócsőbe kerül, mely a mozgató szerkezet segítségével a kiömlőcsonkok bármelyike fölé beállítható. A kiömlőcsonkokról a csatlakozó surrantókon át a rendeltetési helyre kerül.

A forgócsövet csapágyazott függőleges tengely hordja. Meghajtása lehet motoros, vagy kézi megoldás.

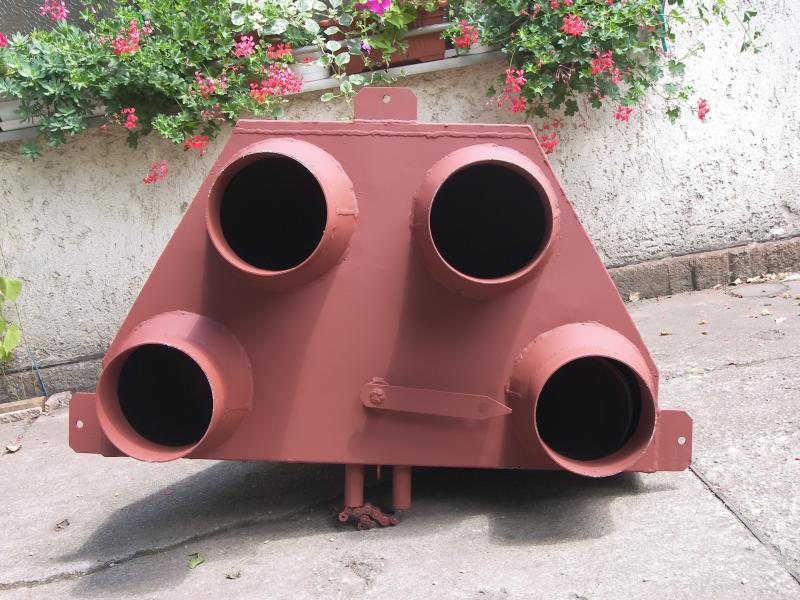

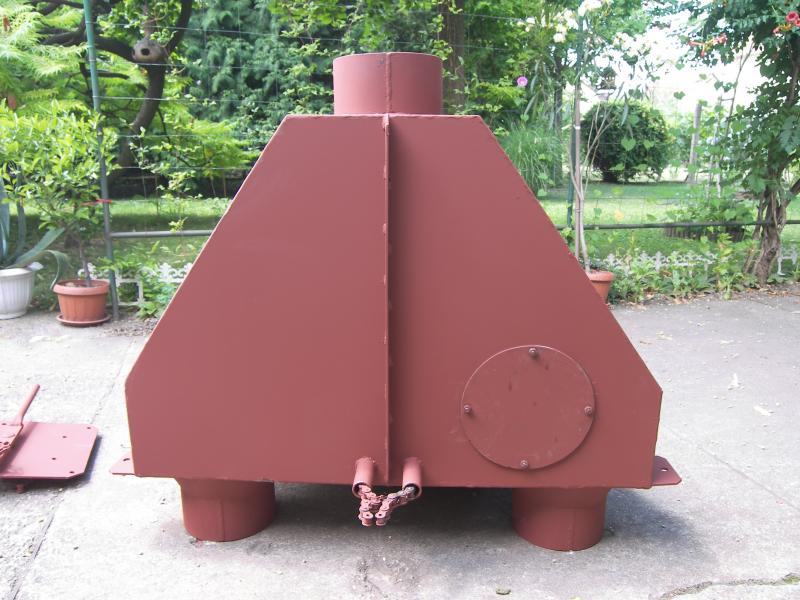

Az alábbi képeken egy négyfelé váltó forgócsöves elosztó látható.

Méretei:

- teljes magasság 950 mm

- legnagyobb szélesség: 1000 mm

Működtetése: kézi működtetés drótköteles megoldással.

Ára: 200.000,- Ft+ÁFA
